In alternativa puoi usare questo o simile, LINK per comandare un teleruttore che toglie Enel in ingresso in base alla tensione delle batterie allineata con i settaggi dell'inverter.

CITAZIONE (Claudio, 22/10/2020 12:26:57 )

Giampi se ti può servire anche il mio è un clone scheda di base di un Genius 5048 è simile all'Axpert Voltronic ma non uguale ho tra terra e neutro 80V e terra e fase 150V con Enel staccata, quando collego Enel i valori rimangono uguali se sono in isola
Hai verificato il parametro 38 che non modifichi lo stato senza grunding box

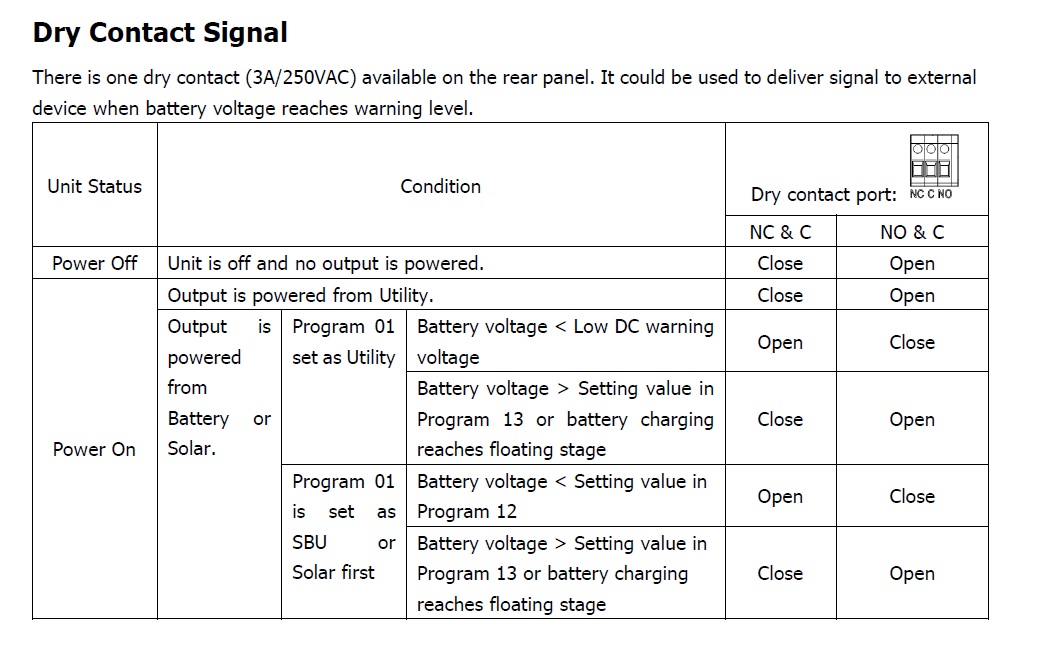

Il contattore è il medesimo dello schema e va bene, il contatto pulito dell'inverter cambia il suo stato quando le batterie raggiungono la tensione di CutOff, quindi va bene per comandare un relay, ma il problema è che la tensione massima a qui è configurabile il CutOff è 48V, perché non avendo Enel in ingresso viene ignorato il parametro 12, ritorno a Enel, se ti va bene è perfetto.

Immagine Allegata: Dry_Contact.jpg


CITAZIONE (Riccardo, 23/10/2020 10:46:53 )

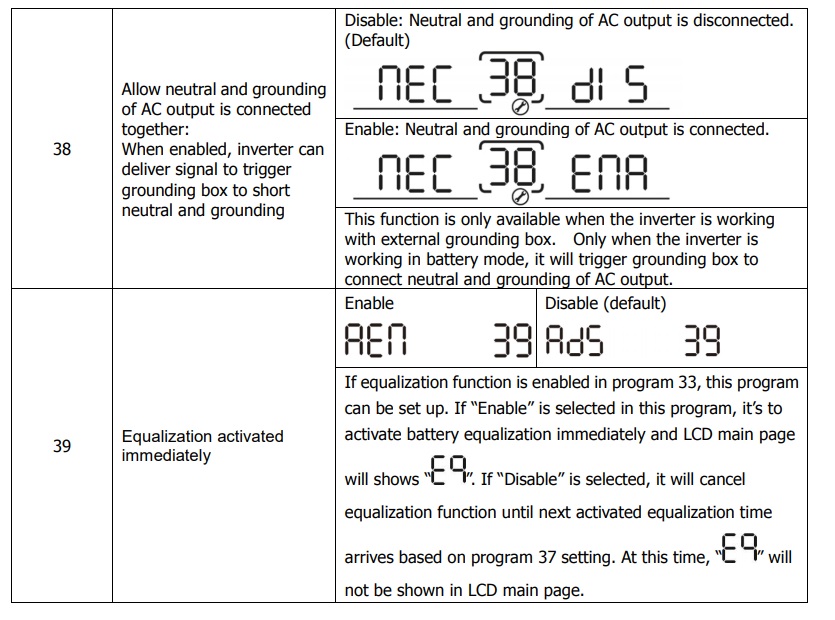

Hai verificato il parametro 38 che non modifichi lo stato senza grunding box

This function is only available when the inverter is working
with external grounding box. Only when the inverter is
working in battery mode, it will trigger grounding box to
connect neutral and grounding of AC output

Questa funzione è disponibile solo quando l'inverter è in funzione
con scatola di messa a terra esterna. Solo quando l'inverter è
lavorando in modalità batteria, farà scattare la scatola di messa a terra per
collegare il neutro e la messa a terra dell'uscita CA

La funzione 38 comanda la grounding box esterna attraverso il contatto pulito.

Immagine Allegata: 38.jpg

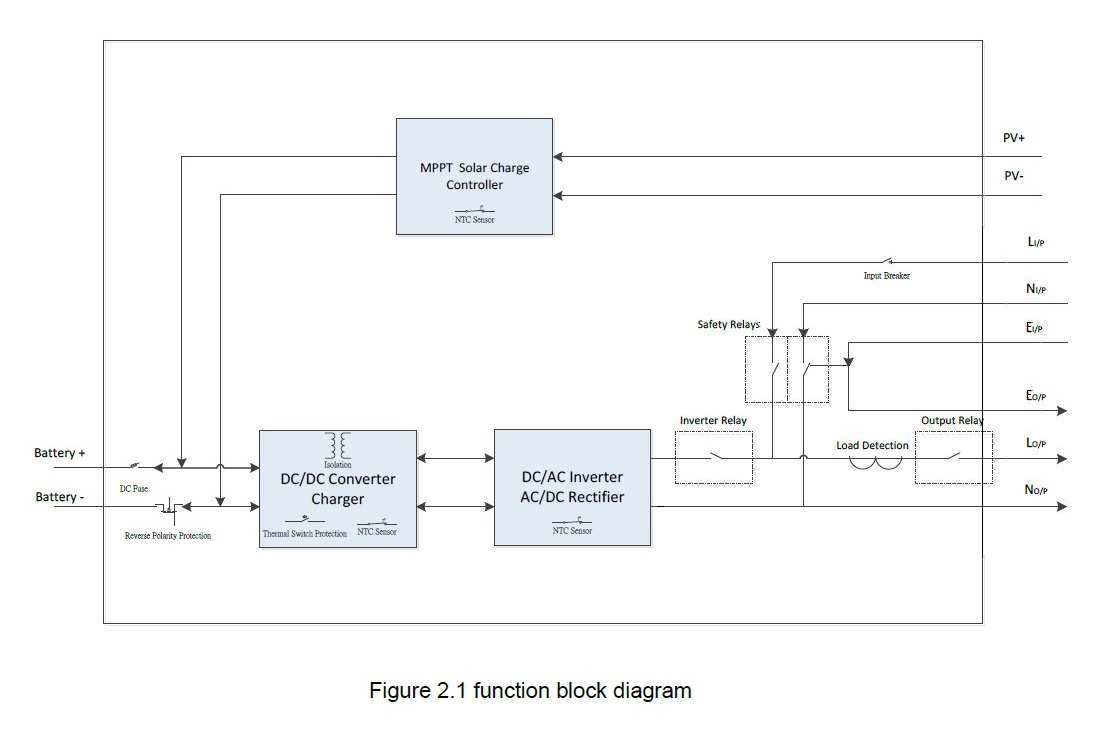

Io sono più del parere che il suo inverter lavori con questo schema.

Immagine Allegata: A terra.jpg


Si è probabile ma tra le schede di base ho visto che qualche differenza c è tra marche diverse. Pensavo che avessero inserito la possibilità di modificare la messa a terra della fase tramite software????

Sarebbe importante se qualcuno ha un inverter esattamente come il mio che è un SolarPower 24 potesse verificare il funzionamento per capire se è un problema del mio inverter oppure è generalizzato. Tra l'altro questo inverter acquistato 10 mesi fa dovrebbe essere coperto da garanzia.

Poi come mai da 230 sulla fase e 230 sul neutro?
Dovrebbe dare 0 o qualche volt sul neutro rispetto a terra

CITAZIONE (Claudio, 23/10/2020 11:12:56 )

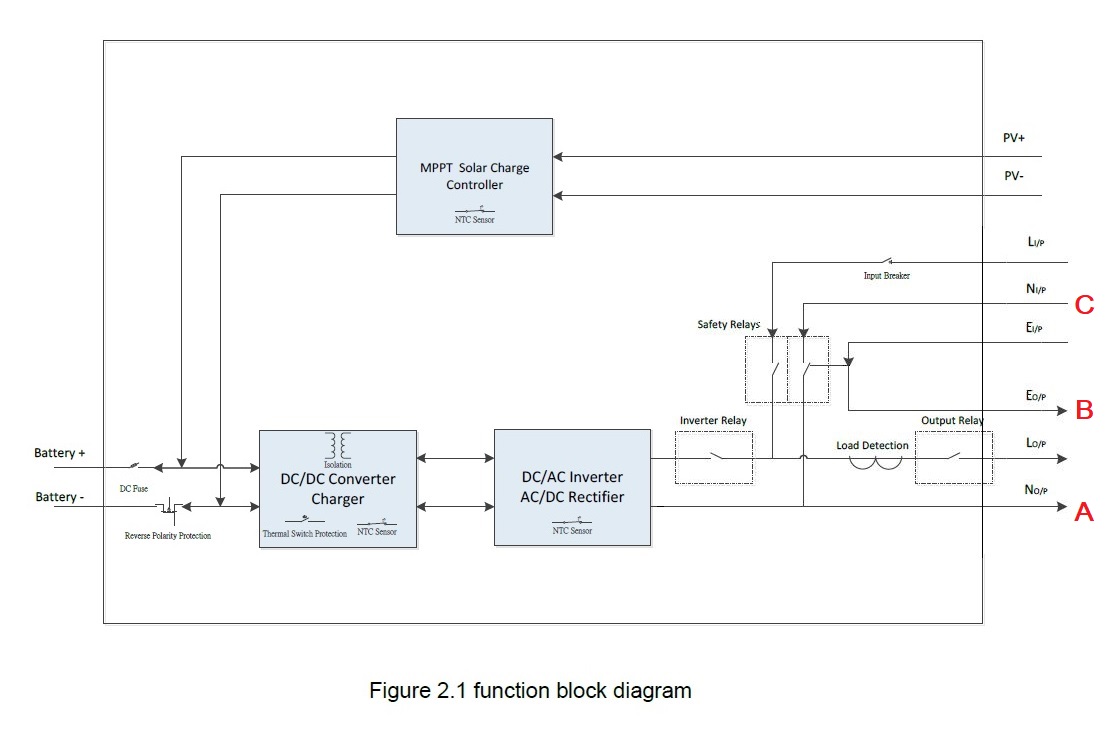

C'è un modo per verificarlo, misurando la differenza fra terra e neutro Enel.

A inverter spento e con IN e OUT AC sconnessi, misurare la resistenza fra A e B, poi fra A e C.

Se la misura fra A e B da zero Ohm e fra A e C da circuito aperto al neuro in uscita abbiamo la terra, se il contrario al neuro in uscita abbiamo il neutro Enel.

Immagine Allegata: A terra.jpg


Giampi però mi sembra di ricordare che hai detto che fino a che non colleghi il neutro Enel hai le due fare, ricordo bene?
