Buonasera a tutti sono un nuovo iscritto e vorrei porvi delle domande riguardanti il mio progetto.
Dunque, sto lavorando per la realizzazione di un impianto fotovoltaico mobile che mi servira´ ad alimentare utensili elettrici quali trapani, computer, attrezzi da giardinaggio es. motoseghe, decespugliatore ecc., nonche´ una pompa autoaddescante 24v per l´irrigazione di un piccolo orto. Il disegno da me realizzato rappresenta un impianto fotovoltaico a 36 volt costituito da 3 pannelli da 80 o 100 watt l´uno circa 2.63 Amper. Per le bs stavo pensando di utilizzare 4 batterie agm 12v da 120 amper l´una collegate in serie e parallelo, tensione a 24 volt. Il tutto collegato ad un inverter 24 volt 1500 Watt e 3000 W di picco. Vorrei avere il parere di voi esperti riguardo la fattibilita´ del progetto e se eventualmente dovessi apportare qualche modifica. Piu´ che altro non sono certo se i pannelli siano ben rapportati alla potenza delle batterie. Inoltre nutro dubbi riguardanti il regolatore di carica, non saprei su quale orientarmi.


Grazie del vostro aiuto e della vostra competenza!!!


Dario

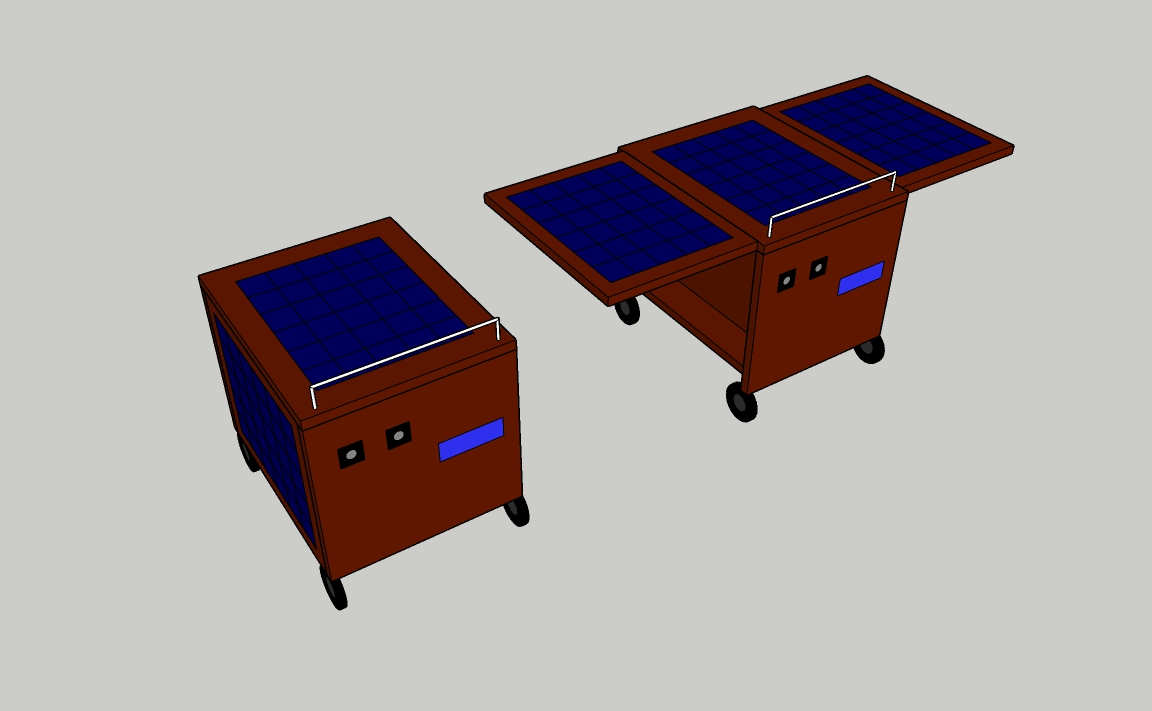

Immagine Allegata: impianto fotovoltaico.jpg

ForumEA/U/impianto fotovoltaico.jpg



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 18/01/2021 11:13:36

Ciao Dario87 benvenuto, il tuo progetto è interessante.

Riassumendo nel progetto avresti un FV teorico di 300W, un accumulo da 240A a 24V e un inverter in grado di erogare 1500W.

300W di FV a 24V = 12.5A di carica massima destinata alle batterie
1500W a 230V massimi prelevabili dall'inverter = 62.5A

Ammettendo che i pannelli in base all'orientamento possano produrre 300W i 12.5A per caricare 240A di batterie li vedo un po' pochini, se fossero scariche al 50% dovresti immettere un totale di 3000W per ricaricarle totalmente, considerando anche le perdite di ricarica, quindi ameno 10 ore, sempre che si possa contare su 300W di FV costanti, impossibile!!!

Passiamo ai consumi di 1500W, avendo 240A a 24V 1500W si traducono in 62.5A, un tale carico le batterie lo possono sopportare per 5 o 10 minuti, oltre potrebbero riportare danni irreversibili o usura accelerata, tieni presente che le AGM tutte sono delle C10 anche se te le vendono per C5, cioè carico massimo 10% della corrente totale, quindi 240A=24A=576W costanti prelevabili, i picchi da 1000W o 1500W con molta attenzione.

Per cosa metterci dentro lo vediamo in seguito.

In conclusione sei basso di produzione FV e ti aspetti troppo da solo 240A di batterie, non è male ma devi contenere le tue aspettative.

Tieni anche conto dei pesi nel realizzare il carrello, una batt. da 120A pesa 45Kg*4=180Kg un pannello da 100W 8Kg*3=24Kg inverter con regolatore 8Kg

Superiamo già i 210Kg di solo impianto, la struttura deve essere veramente solida e anche le ruote di buon dimensionamento.

Mio personale parere, poi le idee possono essere infinite.



Modificato da Claudio - 18/01/2021, 19:12:34


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Dario87
milliWatt


Utente
Msg:19

Stato:



Inviato il: 19/01/2021 04:10:00

Ringrazio per la veloce ed esaustiva risposta🤝
Quindi ricapitolando i pannelli risultano essere sottodimensionati rispetto alla potenza delle batterie inoltre queste ultime non offrono sufficiente tensione per gli scopi sopra elencati.(Non ho ben compreso il calcolo fatto che porta ai 62.5 Amper di carico)
Bé nel complesso le dirò che circa 600watt in continuo potrebbero andarmi bene ed anche le ipotetiche 10 ore per ricaricare al 50% le batterie mi sembrano un discreto compromesso dato che l'impianto non lo userei tutti i giorni. Sul fatto di non contare sui teoretici 300watt del FV ne ero a conoscienza, i miei calcoli si basavano su una ricarica netta di circa il 75% del dichiarato. Inoltre da quanto ho capito potrei tranquillamente ridimensionare l'inverter adottandone uno da 1500 watt di picco, 750watt di carico continuo,inutile rischiare di buttare le Bs sfruttandole piu' del dovuto. Riguardo il peso avevo considerato circa 250 kg di peso massimo considerando le assi di legno per la cassa e profili di rinforzo in metallo per il basamento. Ho visto che le agm da 120 ah pesano circa 26kg e non 45, possibile? Inoltre le 1200 cariche e scariche dichiarate dai produttori di agm, considerando di non scendere mai al di sotto del 30%, sono dati affidabili? Infine quale regolatore di carica mi consigliereste, essendo i tre pannelli collegati in parallelo, 36v ciascuno e le bs da 24V.
Mi piacerebbe postare qui sul forum i progressi del lavoro step by step.

Grazie

Dario



Biomass

Avatar
PetaWatt


Utente
Msg:19097

Stato:



Inviato il: 19/01/2021 07:11:19

Secondo voi è meglio inclinare i pannelli in modo che prendano più luce?
Piani così, la vedo dura.
Si sporcano facilmente e perdono molta luce.

Ps
Considerato il fattore furto possibile?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
<...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 19/01/2021 08:50:59

Dario, una batt. Da 120A se pesa meno di 40/45Kg non è da 120A, senza piombo l'energia non si produce.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



lupocattivo

Avatar
GigaWatt


Utente
Msg:3529

Stato:



Inviato il: 19/01/2021 09:46:21

Ciao, sarò prosaico...
3 Batterie AGM da 100Ah direi 600€ in totale
3 Pannelli 100W circa 250€
1 inverter onda pura per gli utensili... 200€

TOTALE 1`050€

Consumi tipici per generatori tipo GENERATORE 1,2kW Silenziato 49 dB (7 mt di distanza) - Prezzo 300€
Approssimando, un gruppo elettrogeno di media potenza consuma all'incirca 0,3 litri orari di combustibile per ogni kW prodotto (potenza elettrica).
Prezzo Benzina 1,5€ - Spesa per kW 0,50€

IPOTESI UTILIZZO MASSIMO
1° anno ELIOFANIA soleggiamento 2000 ore per 0,3kWh = 600kWh

Con GENERATORE 600*0,5= 300€ + 300€ acquisto

In 5 anni
Pannelli FV = 1050
Generatore 300 + 300*5 = 1`800

In base a questi valori indicativi, ora puoi farti un'idea sommaria delle due tipologie...

Se pensi che il Generatore pesa soltanto 15Kg e non ti costringe a laboriosi calcoli per l'autonomia residua 3 ore 1 litro puoi decidere con consapevolezza quale soluzione sia preferibile.

PS: Il generatore indicato e' "Silenziato" 49 db non sono molti, sempre che i produttori non siano eccessivamente ottimisti...



---------------





Dario87
milliWatt


Utente
Msg:19

Stato:



Inviato il: 19/01/2021 10:50:21

Il discorso si fa interessante!!!! Dunque l'inclinazione dei pannelli sarebbe teoricamente regolabile poichè entrambi i lati sono provvisti di una gamba interna incernierata ad un angolo; una volta aperto il lato quest'ultima viene estratta e va ad appoggiarsi a degli zoccoletti posizionati a scalare sulla parete interna trasversale. Nel disegno non sono presenti ma per come li ho immaginati ci sarebbero tre tipi di angolazioni.
Per quanto riguarda il peso delle batterie chiedevo delucidazioni poichè qui su ebay in germania,dove risiedo, nei dati tecnici viene indicato il peso di circa 26kg.
https://www.ebay.de/itm/401486891172
E adesso veniamo al discorso prezzo, convenienza, ecc...
Il progetto è un modo che utilizzere per fare pratica che mi servirà a breve poichè ho intenzione di acquistare casa in Italia e montare sul tetto un impianto fotovoltaico. Quindi diciamo che i motivi che mi porterebbero alla costruzione di cio' sono molteplci ed i vantaggi in termini economici nell'acquistare un generatore (che tra le altre cose e' nella lista della spesa), lasciano il tempo che trovano.
Dunque io avevo teorizzato:
Num. 4 batterie agm 120ah tot. 500 €
3 pannelli moncrist. 36V 100watt 190 €
Regolatore di carica 50 €
Cablaggi 30 €
Assi in legno, supporti, viti
Cerniere, isolante, vernice, ruote, ecc... tot. 250€
Inverter 1500 Watt 130 €


Tot. Circa 1150 €uri



Modificato da Dario87 - 19/01/2021, 11:00:32


Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 19/01/2021 12:26:25

120A 25.5Kg a 125€ non esiste, forse è una 90A forse.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Dario87
milliWatt


Utente
Msg:19

Stato:



Inviato il: 19/01/2021 12:41:42

Questa qui é da 200 Ah e pesa 46 kg.
E' un altro venditore ed un'altra marca.
https://www.ebay.de/itm/401193388782



emuland

Avatar
GigaWatt


Utente
Msg:4484

Stato:



Inviato il: 19/01/2021 13:04:45

Il primo link eBay é chiaramente una batterie da avviamento.

Boostbatterie



---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Ag...



Biomass

Avatar
PetaWatt


Utente
Msg:19097

Stato:



Inviato il: 19/01/2021 13:09:38

concordo con lupo

al limite, tagliasiepi e decespugliatore a batteria se c'è poca roba e a benzina se c'è tanta roba...



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
<...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 19/01/2021 13:23:35

CITAZIONE (Dario87, 19/01/2021 12:41:42 ) Discussione.php?216392&1#MSG8

Questa qui é da 200 Ah e pesa 46 kg.
E' un altro venditore ed un'altra marca.
https://www.ebay.de/itm/401193388782



Guarda non so cosa dire, le mie AGM da 100A pesano 35Kg e la medesima serie Fiamm FIT da 130A pesano 45Kg, e la 180A pesa 57.5Kg, va da se che una 200A vera, supera i 60Kg, probabilmente quella marca ha scoperto un segreto o ha fatto una magia.

Ricordiamoci che in Europa le batterie devono essere siglate esclusivamente come C10 o più e per o più vuol dire C5, una 100A in C10 diventa per magia 120A in C20 e 150A in C30

Purtroppo o fortunatamente, la capacità di un accumulatore al piombo va di pari passo con il peso.

FAAM 12V 200A 62.5Kg LINK

Se ti piacciono quelle vanno benissimo, ti sto solo dicendo che la capacità dichiarata per me, per la mia poca esperienza non è quella reale di una C10, poi decidi tu assolutamente.



Modificato da Claudio - 19/01/2021, 13:46:21


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Dario87
milliWatt


Utente
Msg:19

Stato:



Inviato il: 19/01/2021 13:43:09

Ok, diciamo che i dati non sono attendibili, opterei di prendere 2 agm da "200AH" teorici metterle in serie e vedere cosa esce fuori (ad aggiungerne altre si fa sempre in tempo). Ció che non capisco sono i cicli, alcune le danno per 600 altre per 800 ed in rete sento spesso parlare di piu' di mille cicli; cio' mi fa venire in mente le leggende narrate nella storia umana, veritá o finzione.....???
Non ho ancora compreso che tipo di regolatore acquistare? In rete ho trovato questo
https://www.ebay.de/itm/143752504436
Eventualmente potreste girarmi qualche link di regolatori anche in vendita in Italia, di modo da leggere i dati tecnici e potermi orientare meglio?

Merci

Dario



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 19/01/2021 14:00:07

I cicli, sempre per le piombo, seguono sempre quanta materie attiva all'interno hanno, quindi vale il discorso del peso, ma sono anche dipendenti dalla profondità di scarica.

Ogni accumulatore è composto da una ricetta chimica brevettata, i cicli sono strettamente legati a questo e alla profondità di scarica.

Se un accumulatore è dato per 800 cicli al 50%, diventano 1000 al 30% o 1300 al 20% o 400 all' 80%


Esempio.
LINK



Modificato da Claudio - 19/01/2021, 14:06:37


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 19/01/2021 14:02:42

Per il regolatore, quello del tuo link va benissimo per il sistema da te pensato, non serve impegnare di più per regolatori più performanti.

Ma se gradisci qualcosa di più performante questo va bene. LINK



Modificato da Claudio - 19/01/2021, 14:11:12


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...
