emuland non è la velocità di lettura ogni secondo o ogni minuto, è la quantità di dati per ogni interrogazione che Arduino deve processare, IN-OUT inverter IN-OUT cloud e se vuoi un grafico attendibile ogni secondo è indispensabile, con il FV in un minuto avviene di tutto da 0 a 1000 e se non lo catturi lo hai perso e hai un grafico quasi inutile, e a 2400 baud si fa quel che si può.

L'intenzione , almeno la mia , non è quella di creare grafici anche perchè servirebbero a poco ...ma è ampliare le funzionalità dell'inverter.

Faccio un esempio...il mio esempio: se c'è una giornata di sole invece di buttare energia perchè le batterie sono cariche mi piacerebbe far partire una pompa per riempire il serbatoio.
Quindi si dovrebbe intercettare la tensione delle batterie e se questa sorpassa una soglia potrebbe attivare un relè che fa partire la pompa.
Si potrebbe pensare di realizzare anche altro...il vantaggio è il costo decisamente ridicolo come ridicolo sarebbe l'assorbimento per fare una cosa del genere.

Potreste dirmi che c'è il contatto dry...ma quello è fesso e non mi piace per niente per come è stato implementato: li potevano mettere a disposizione qualche riga di codice interpretata per gli utenti...ma a quanto pare queste cose sono difficili da pensare e sopratto da realizzare!

Per questa cosa l'arduino va più che bene ...anzi una seriale a 2400 baud è fin troppo lenta...occorre solo saper interpretare i dati che passano...tutto qua.

CITAZIONE (emuland, 10/10/2021 20:41:03 )

CITAZIONE (Claudio, 10/10/2021 19:48:45 )

A quanto ho capito la modalità ECO non è gestibile come nei modelli MS ma è di default ON, negli MS era settabile ON-OFF e spegne la sola sezione inverter, per risparmiare batteria, se i carchi richiedono meno di 50W alimentandoli con Enel.

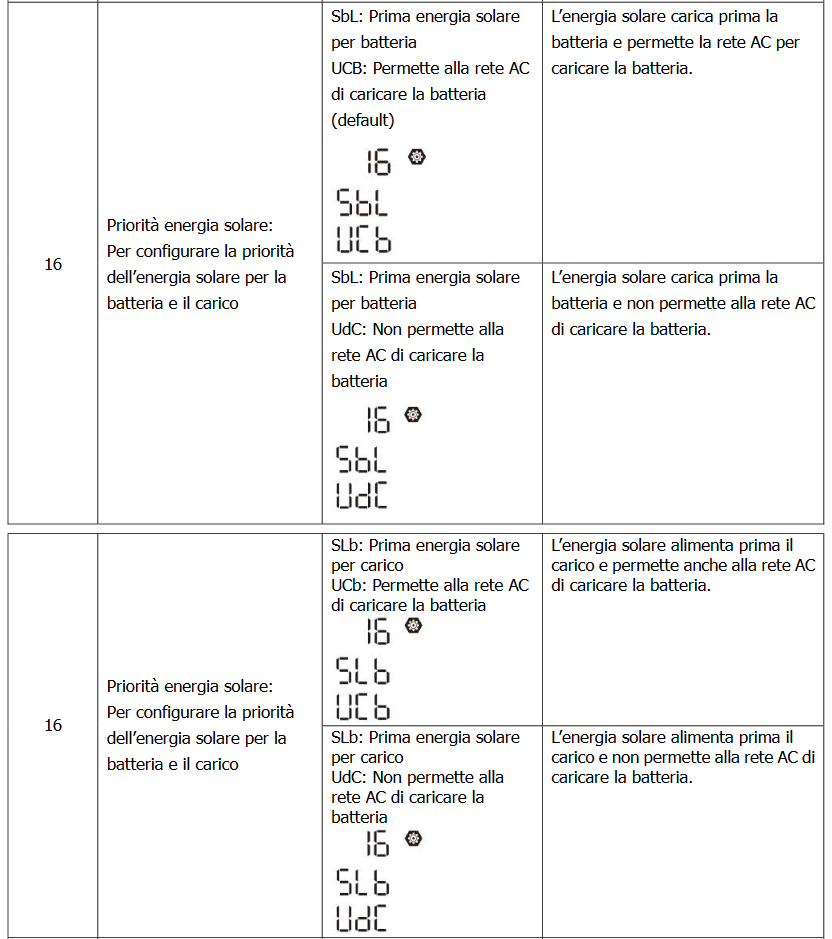

Per quanto riguarda il parametro 16.

S= Sole
L= Enel
b= batteria


U= Utility "enel"
C= Carica
d= Nega la carica
b= Conferma la carica

Io la interpreto cosi:

SLb

S=l'energia solare alimenta i carichi se ne avanza va in batteria in sua mancanza o se non sufficiente L Enel alimenta i carichi e la batteria b alimenta i carichi in mancanza di Enel.

SbL

S l'energia solare carica la batterie se ne avanza alimenta i carichi in sua mancanza o se non sufficiente le b batterie alimentano i carichi e a batterie scariche L Enel alimenta i carichi.

UdC

E' chiara non carica da Enel e siccome non specificano quando, io la interpreto "se c'è produzione FV"

Per il protocollo ti faccio un esempio di richiesta e risposta.

Alla richiesta di QPIGS, scritto maiuscolo, l'inverter risponderà una stringa

BBB.B CC.C DDD.D EE.E FFFF GGGG HHH III JJ.JJ KKK OOO TTTT EE.E UUU.U WW.WW PPPPP b7b6b5b4b3b2b1b0 QQ VV MMMMM b10b9b8

Per capire meglio gli ultimi 3 numeri della stringa nella foto, 110 corrispondono a b10b9b8 b10=1 batterie in fase di Float b10=0 batterie in fase di Bulk, nella foto le batterie sono in fase di Float essendo b10 a 1.

A cosa corrispondono i campi del QPIGS lo trovi al paragrafo 2.10 QPIGS: Device general status parameters inquiry

Il tuo programma dovrà andare a prendere i campi che ti interessano e gestirli.

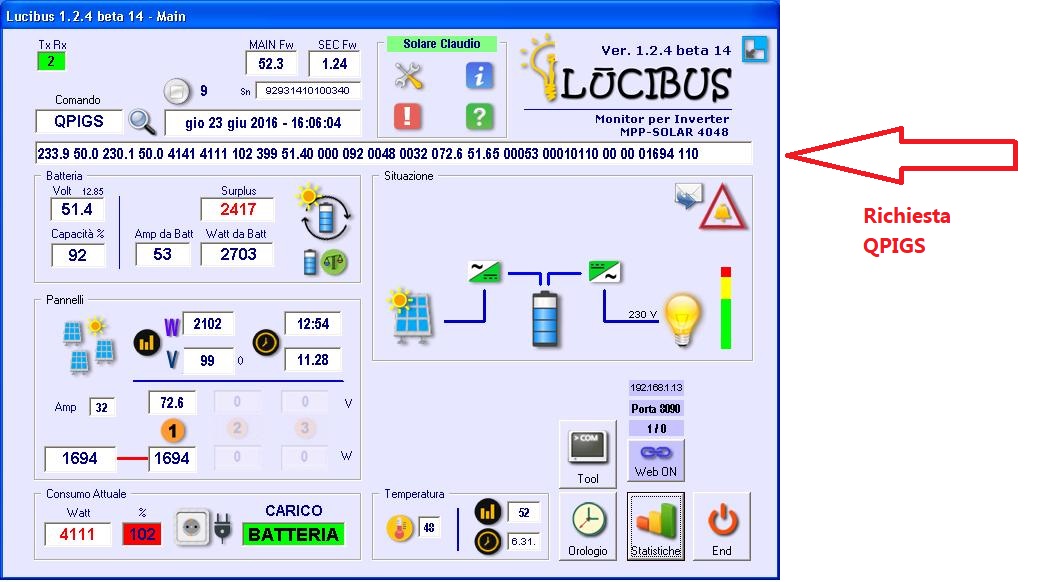

Foto di esempio di Lucibus prima versione.

Immagine Allegata: 4111.jpg


c'è il command tool per vedere i risultati.

comunque i comandi inviati e ricevuto sono tutti con crc 16 xmodem se ricordo bene.

tutti i comandi vanno mandati in byte convertiti, e aggiunto crc finale.

se vuoi qualcosa di già convertito fammi sapere.

per il discorso che fai, io l ho fatto via python/domoticz. forse anche savio fa qualcosa con la pompa. comunque il discorso arduino / grafici. dipende tutto da cosa vuoi farci.

io pure col pc non interrogo l'inverter cosi di frequente perchè tanto non mi serve. secondo me (parere personale) non è cosi indispensabile (ma io sto molto lontano dalle soglie massime di ogni cosa l'inverter possa fare, tanto è vero che ne dovrò prendere un altro, visto che i carichi che mi gestisce ora sono oltre i 1600w costanti)

CITAZIONE (Claudio, 10/10/2021 23:54:32 )

CITAZIONE (emuland, 11/10/2021 06:24:18 )

No Bolle l'inverter invia i dati solo su richiesta di uno specifico comando.

Ti metto un esempio.

All'invio del comando QPIGS lui risponde quella stringa, naturalmente al posto delle lettere ci saranno i numeri.

BBB.B CC.C DDD.D EE.E FFFF GGGG HHH III JJ.JJ KKK OOO TTTT EE.E UUU.U WW.WW PPPPP b7b6b5b4b3b2b1b0 QQ VV MMMMM b10b9b8

BBB.B=Vac-IN, CC.C=Aac-IN, DDD.D=Vac-OUT, EE.E=Aac-OUT

JJ.JJ=tensione batteria, UUU.U=tensione pannelli

E cosi via in base alle tabelle, vedi anche comando QPIRI

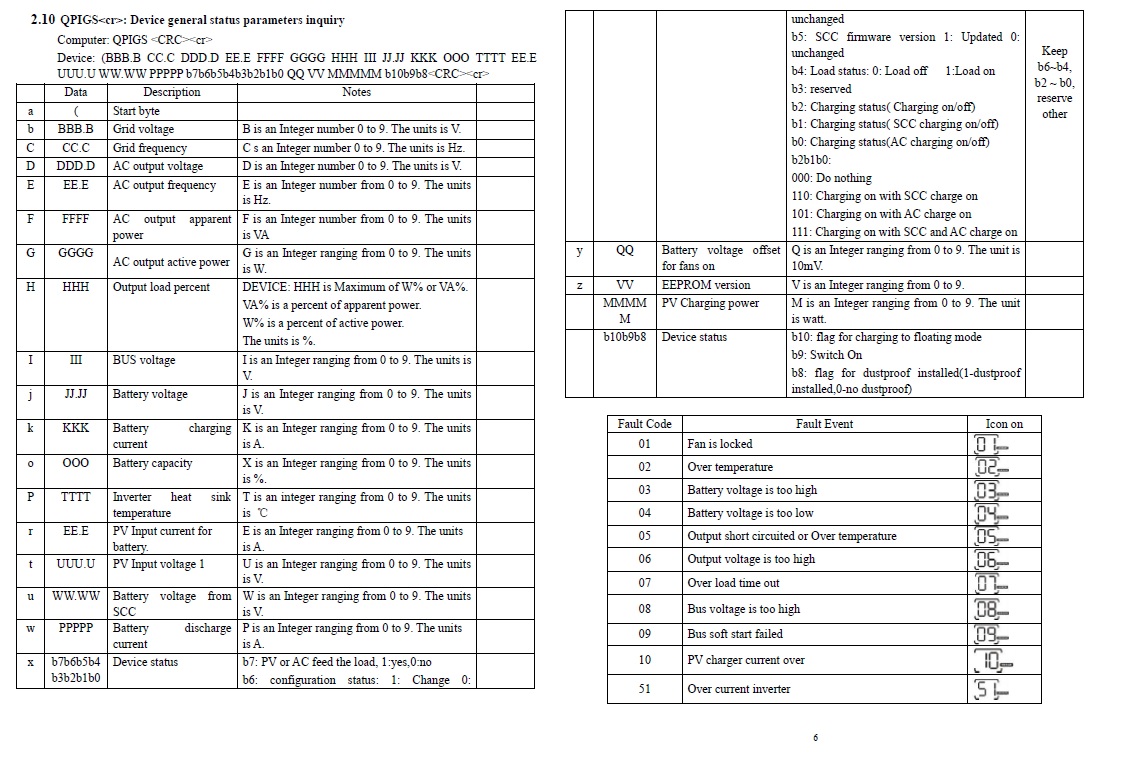

Immagine Allegata: QPIGS.jpg


Questo il QPIRI.

Devi leggerti tutto il protocollo, la prima parte dal paragrafo 2.1 al 2.21 è inerente alle interrogazioni, lettura dello stato, dal 3.1 al 3.34 è tutto dedicato ai comandi.

Se voglio modificare la priorità della sorgente che alimenta i carici, per capirci è il parametro 01 del tuo manuale.

Il comando è il POP
3.7 POP Setting device output source priority 00 for utility first, 01 for solar first, 02 for SBU priority

POP00 = for utility first
POP01 = for solar first
POP02 = for SBU priority

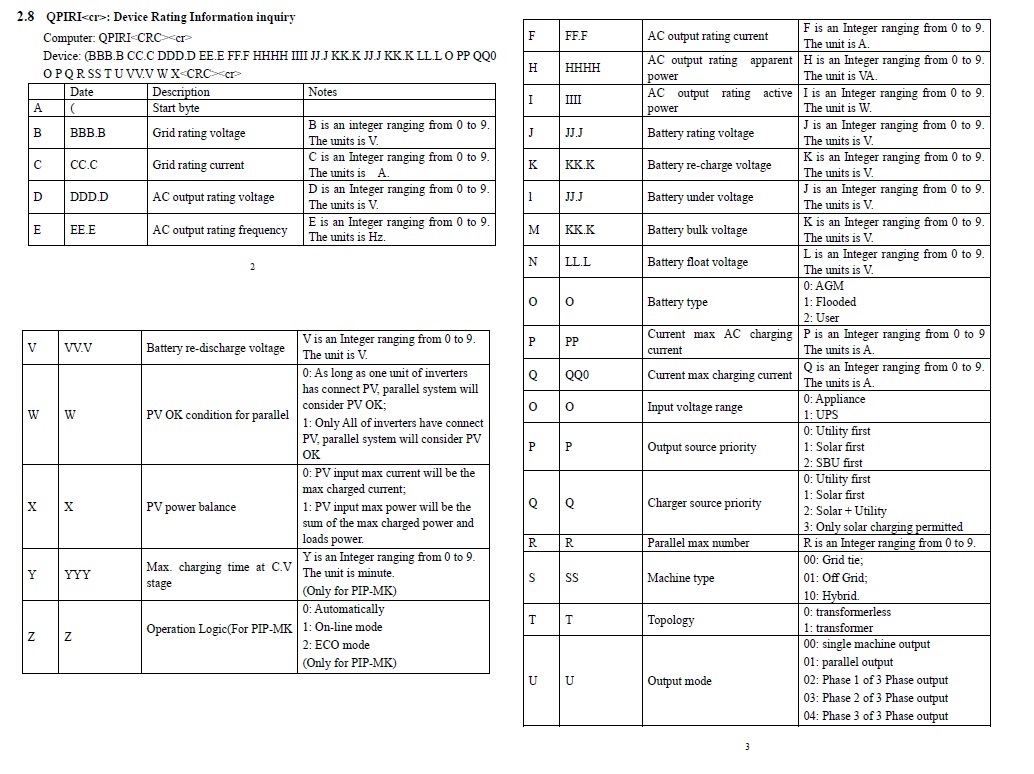

Immagine Allegata: QPIRI.jpg


In questo modo, alla richiesta del QPIGS lui risponde questa stringa e in base a ciò che ti serve vai a scegliere i vari campi.

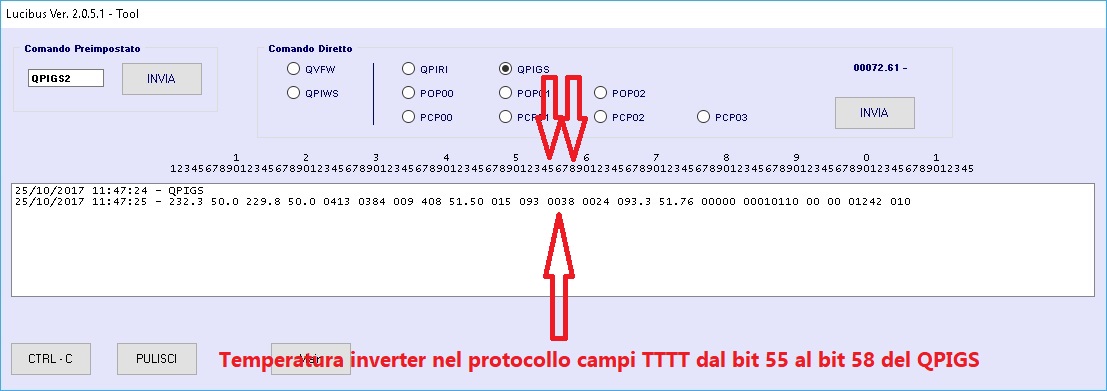

Immagine Allegata: Command-1.jpg


CITAZIONE (Claudio, 11/10/2021 11:47:53 )

porzione di codice
risposta al comando QPIGS
splittata nei vari campi con python (codice non mio, ma modificato e rimodificato)
-TOP CODE-
#CMD="230.1 50.0 230.4 50.0 1474 1444 036 395 50.20 000 080 0038 0007 081.0 50.34 00025 00010110 00 00 00357 010" all = str.split(CMD[0:]) self.grid_voltage = float(all[0]) #print (self.grid_voltage) #self.grid_frequency = float(all[1]) self.ac_output_voltage = float(all[2]) self.ac_output_frequency = float(all[3]) self.ac_output_apparent_power = int(all[4]) # print (self.ac_output_apparent_power ) self.ac_output_active_power = int(all[5]) #print (self.ac_output_active_power ) self.output_load_percent = int(all[6]) self.bus_voltage = float(all[7]) self.battery_voltage = float(all[8]) self.battery_capacity = int(all[10]) self.heatsink_temperature = int(all[11]) self.pv_voltage = float(all[13]) self.battery_voltage_scc = float(all[14]) self.battery_discharge_current = int(all[15]) self.pv_power = float(all[19]) ### 24v inverter modify to dumb programming of PIP self.battery_charging_current = int(all[9])
-BOTTOM CODE-

Ok, mi è tutto chiaro!
