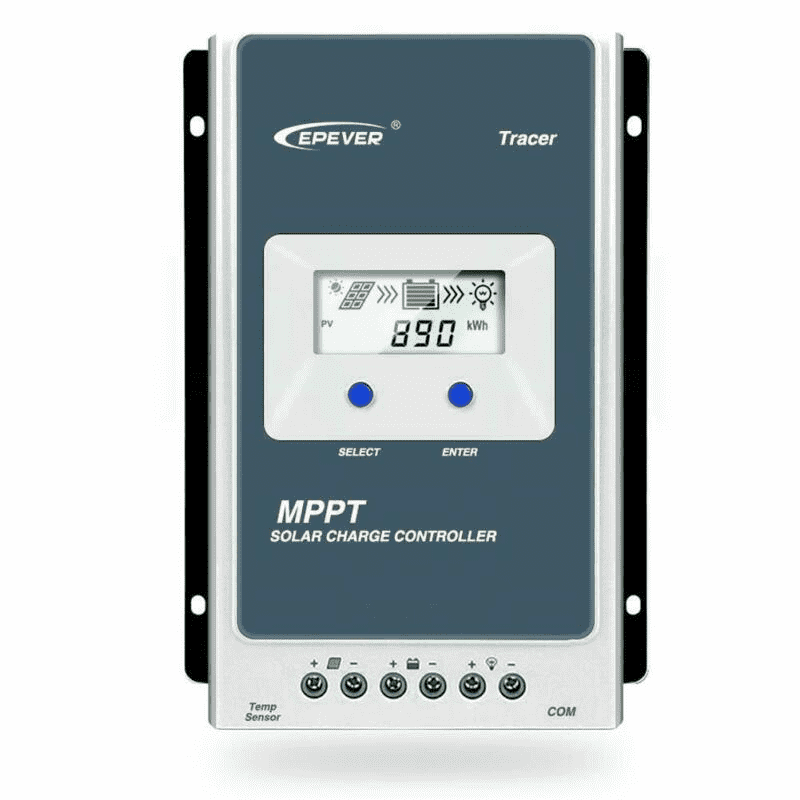

Buongiorno a tutti. Per cortesia, ho questo regolatore di 20a e due pannelli di 300w a 24v. Posso collegarli a questo regolatore in parallelo? Grazie

Immagine Allegata: epever.png


CITAZIONE (Antonio17@, 23/11/2021 12:51:36 )

Puoi collegarli come vuoi,diciamo che se hai un sistema a 12v in parallelo rendono lo 0,0001 percento in più,ma per comodità in serie è meglio per il semplice fatto che anziché scendere 2 coppie di cavi dal tetto ne scendi solamente una coppia

CITAZIONE (AlessandroT, 23/11/2021 16:28:04 )

Puoi collegarli come vuoi,diciamo che se hai un sistema a 12v in parallelo rendono lo 0,0001 percento in più,ma per comodità in serie è meglio per il semplice fatto che anziché scendere 2 coppie di cavi dal tetto ne scendi solamente una coppia

Perché da profano penso che le perdite di trasformazione siano maggiori se trasformi 70volt in 12 volt,anziché trasformarne 35 in 12, tu non pensi sia così??

Ma non ha scritto a che tensione vuole lavorare, la domanda è se può collegare due pannelli da 300W configurati in parallelo a un regolatore da 20A.

Se a 12V no 600/12=50A
Se a 24V ni 600/24=25A

Sappiamo che gli Epever non hanno il controllo di corrente in fase di carica quindi i 20A teorici vanno gestiti con la giusta quantità di pannelli.

In ogni caso supera la corrente che l'Epever sopporta.

I pannelli da 300W hanno una VOC di circa 45V e 8.7A di ISC, con VMP di 36.5V e IMP 8.2A, ma la corrente che conta è quella che andrà verso la batteria.

Da manuale LINK il Tracer2206AN ha limiti di VOC a 60V ma già a 25° scende a 46V

Questo ci dice già che due pannelli possono essere solo in parallelo.

La domanda da fare ad Antonio è, a che tensione vuoi far lavorare le batterie, a 12V o a 24V?

Se a 12V un solo pannello
Se a 24V due pannelli

Ma sei già oltre il limite del regolatore in tutte e due le configurazioni avendo lui questi limiti 260W/12V 520W/24V.

ma dove leggi il modello esatto Claudio?

io ho un modello simile e regge 100v

epever non limita la corrente, ma raggiunti i 20a non preleva più nulla dai pannelli

Antonio nelle sue vecchie discussioni nominava il 2210,quindi dovrebbe essere questo il suo regolatore. Emuland ha questo stesso regolatore da 40A al quale mi sembra che abbia agganciato 1500w di pannelli senza problemi.

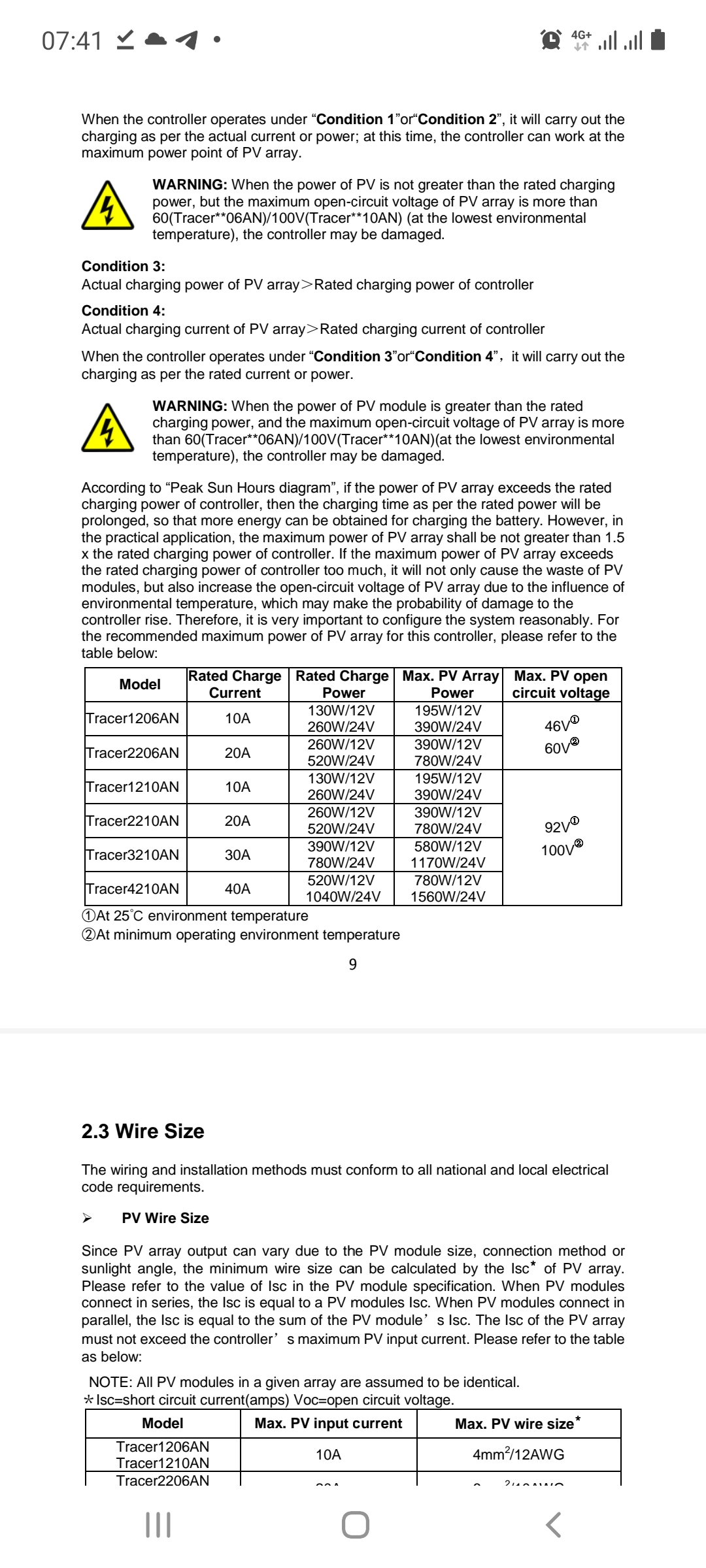

Ecco un estratto del datashet del regolatore dove dice che la potenza del parco fotovoltaico può essere superata del 33 percento in tutte le tensioni, da qui deduco che una qualche limitazione in corrente ci sia,ed effettivamente come dice emuland il suo lo fa.

Immagine Allegata: Screenshot_20211124-074149_Office.jpg


Ok ammettiamo sia quello da 100V di VOC ma ci deve collegare almeno 200A di batteria per non arrostirle in carica se collega i due pannelli da 300W.

CITAZIONE (Claudio, 24/11/2021 10:21:10 )

Claudio, vero. ma ha solo chiesto se può collegarli in parallelo. senza fornire altre info, gli si è risposto che può metterli in parallelo, ma forse anche in serie se il modello accetta i 100v (forse questa parte non si capiva molto)

aspettiamo che si rifaccia vivo.

CITAZIONE (AlessandroT, 23/11/2021 21:54:31 )

cari amici, perchè amici vi considero. Claudio e Ale, già li conosco su questo forum. Ora ho conosciuto te emuland ed è un piacere per me.

Si vero forse la domanda non è stata fatta da professionista, del resto non lo sono se no non facevo questa domanda.
Detto questo ho chiesto perché sto cercando di mettere un po' di ordine poco alla volta. Ho comprato infatti un po' alla volta i regolatori. Iniziando dal 10 ampere e sono arrivato al 30 a. Sul 30 ampere ho già collegato due pannelli da 300w. Ora su i 3 da 20 ampere vorrei collegare su ogni uno due pannelli da 300w. Facendo poi scomparire quello di 10a.
Su questi pannelli da 10 e 20 avevo collegati i pannelli da 100w cosi distinti. Uno su quello da 10 e due su quelli di 20. Ripeto ho chiesto perché devo togliere i pannelli da 100w e mettere tutti quelli da 300w.

Ho comunque 4 batterie da 135ah tutte collegate in serie. Diciamo che forse l'impianto potrebbe migliorare con un buon regolatore inverter Edison o simile per poi collegarci 10 panelli da 300w. Ma purtroppo lo devo fare un pò alla volta. Premetto che questo impianto non è collegato alla rete di casa per il momento. Lo uso solo per caricare la bici elettrica, per tenere accesi i faretti la notte per alimentare il pc, stampante e caricare telefoni ecc ecc.

Se in qualcosa non sono stato chiaro o avete consigli da darmi vi seguo con piacere. Grazie ancora a tutti voi.

CITAZIONE (AlessandroT, 23/11/2021 16:28:04 )

Puoi collegarli come vuoi,diciamo che se hai un sistema a 12v in parallelo rendono lo 0,0001 percento in più,ma per comodità in serie è meglio per il semplice fatto che anziché scendere 2 coppie di cavi dal tetto ne scendi solamente una coppia

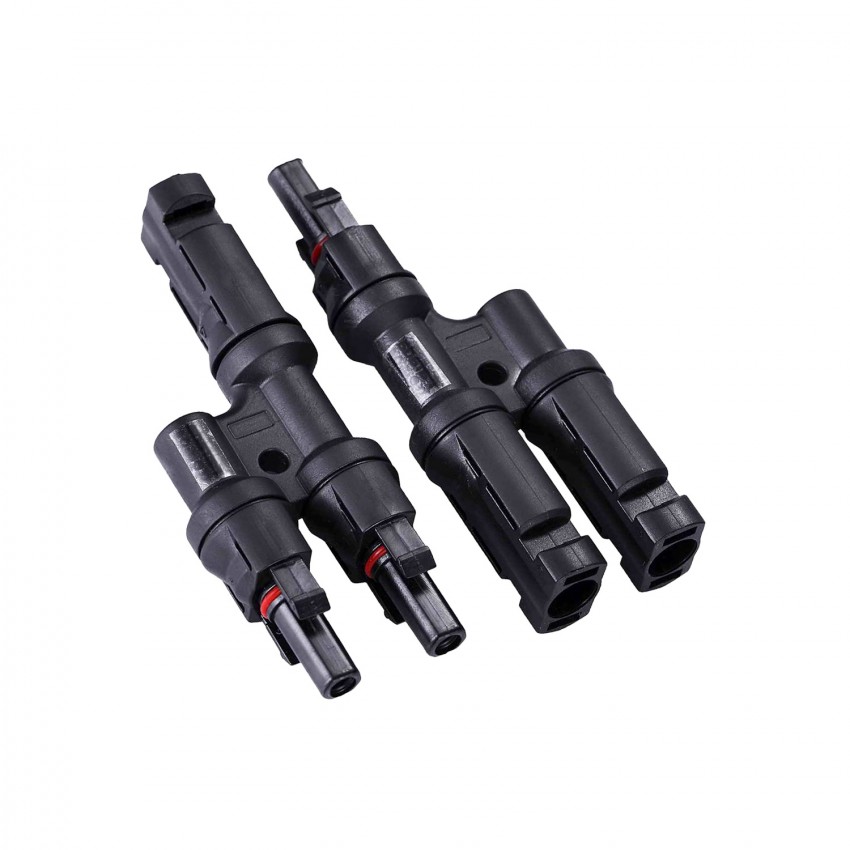

Immagine Allegata: connettore-multicontact-mc4-21-per-cavo-da-4-6mm2.jpg
