Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 13/05/2023 19:22:15
|
Grazie a chi risponderà,

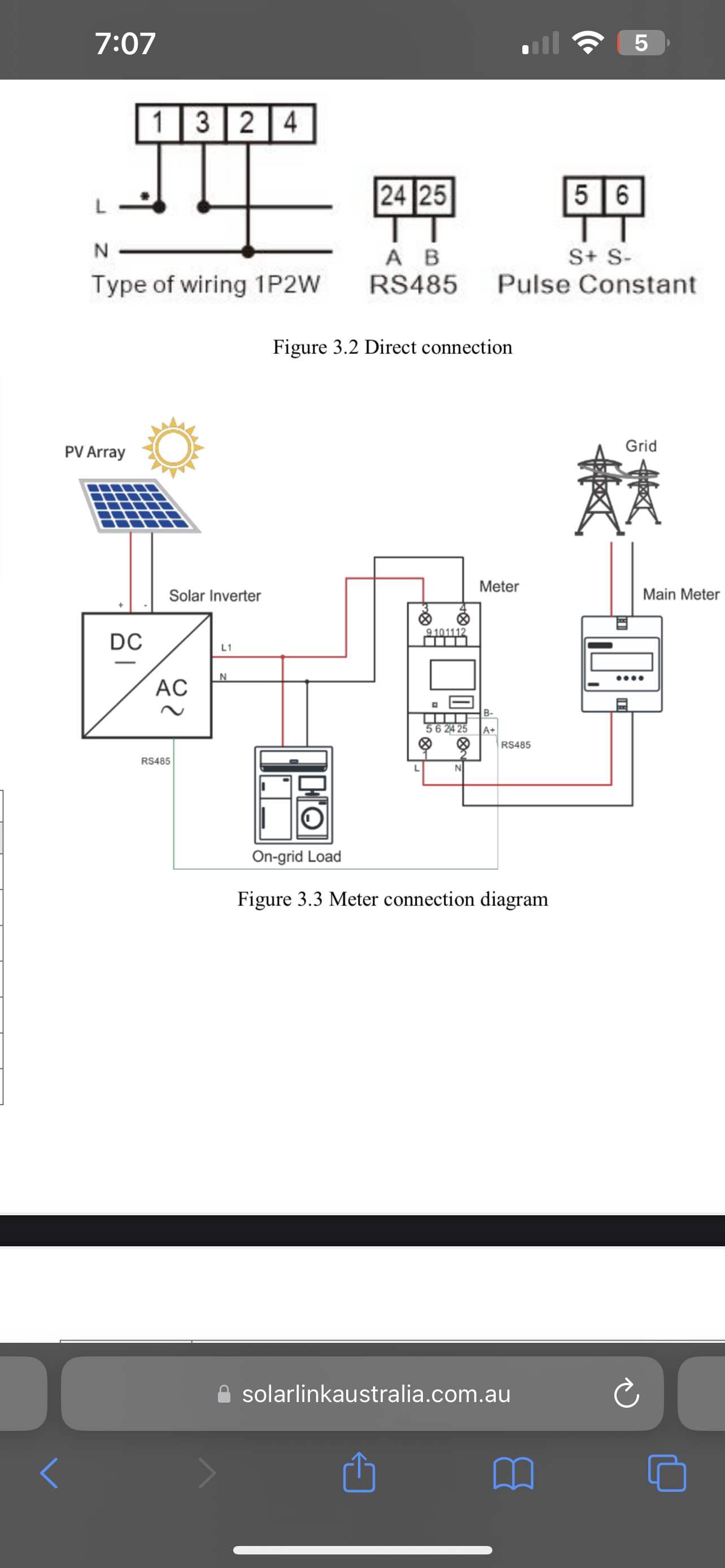

Ho collegato un meter ddsu666 a un inverter ZCS 1ph con uscita RS485 . Tutto funziona tranne per il fatto che tramite l app e anche tramite inverter risulta che quello che prelevo lo sto immettendo .. ovvero al contrario . Quindi essendo tarato 0 immissione non fa partire la produzione del solare, allego le foto di come ho collegato il meter
Immagine Allegata: C973374C-238F-4D9D-A652-F2E84E57E49D.png
|
|
| |
Riccardo
| Inviato il: 13/05/2023 21:19:35
|
Ciao prova ad invertire 1 con 3 se funziona inverti anche i neutri
Modificato da Riccardo - 13/05/2023, 21:59:58
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Riccardo
| Inviato il: 13/05/2023 21:57:57
|

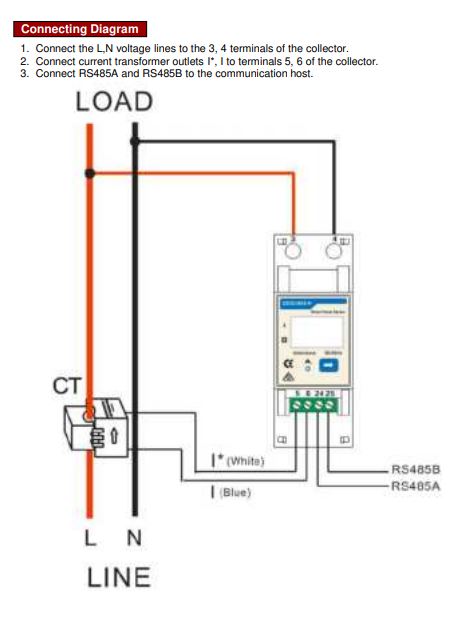

Ma quel dispositivo ha un sensore esterno è l'originale Huawei queste le istruzioni LINK
Sensore esterno pin 5-6
Lo schema delle connessioni che hai allegato era nella scatola del meter?
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 13/05/2023 22:09:14
|
CITAZIONE (Riccardo, 13/05/2023 21:57:57 )
Ma quel dispositivo ha un sensore esterno è l'originale Huawei queste le istruzioni LINK
Sensore esterno pin 5-6
Lo schema delle connessioni che hai allegato era nella scatola del meter?
No al momento è collegato senza CT perché guardando online avevo visto che poteva andare anche senza perché bidirezionale . Volevo evitare di montare il CT perché nel quadro ho poco spazio |
| | |
Riccardo
| Inviato il: 13/05/2023 22:14:09
|
Non so cosa hai trovato su internet ma dalle istruzioni va solo con il CT esterno
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Riccardo
| Inviato il: 13/05/2023 22:15:07
|

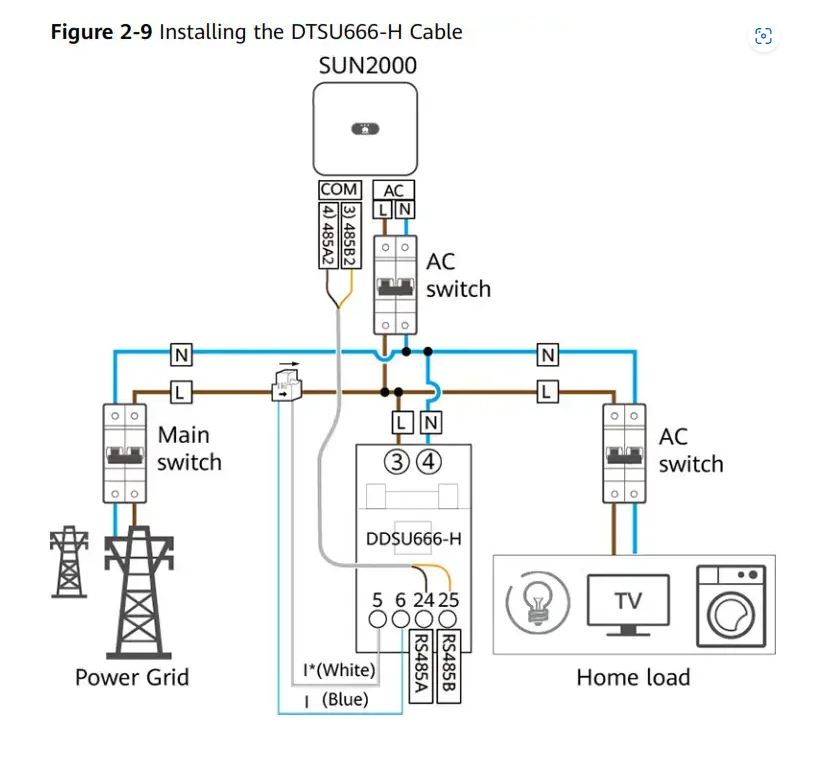

Questo è lo schema che ti serve
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 13/05/2023 22:33:41
|
CITAZIONE (Riccardo, 13/05/2023 22:15:07 )
Questo è lo schema che ti serve
Questo è un esempio di collegamento senza CT
LINK

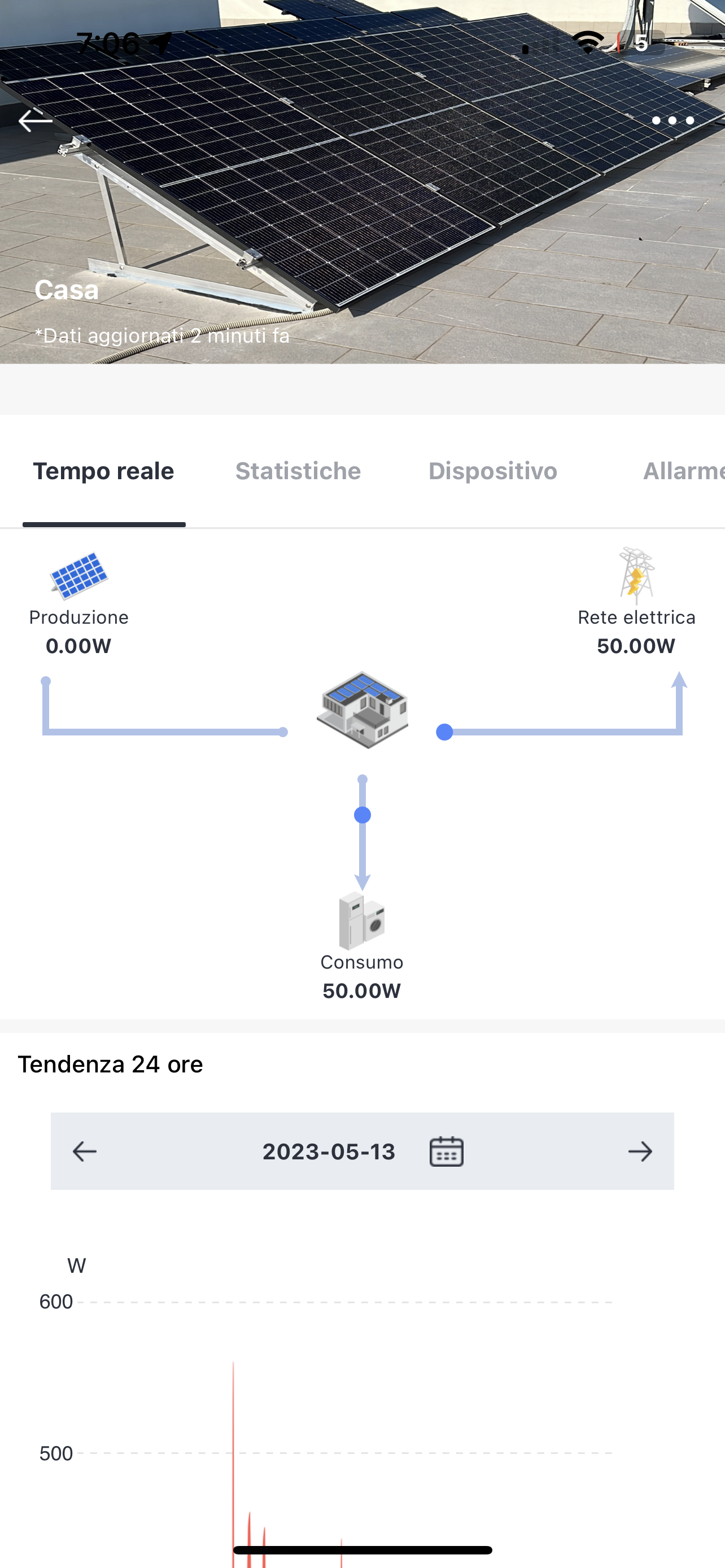

Comunque utilizzando l app SOLARMAN viene visto il meter e mi da i consumi l’unico problema è che mi dice che sto consumando 100w e 100w immetto anche se il fotovoltaico è fermo .
Dalla foto non si vede ma il pallino si muove verso la rete come quando immetti .
A prova della cosa L inverter legge l’immissione e ferma a 0 la produzione
Modificato da Gianluca93 - 13/05/2023, 22:37:21
|
| | |
Riccardo
| Inviato il: 13/05/2023 22:40:54
|
Ma allora la potenza quando hai un carico importante la legge come consumata o come immessa?
Quello del video è il modello senza H finale
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 13/05/2023 22:44:10
|
CITAZIONE (Riccardo, 13/05/2023 22:40:54 )
Ma allora la potenza quando hai un carico importante la legge come consumata o come immessa?
Quello del video è il modello senza H finale
Non ho provato con un carico importante, il consumo al momento della prova lo leggeva come immissione verso rete |
| | |
Riccardo
| Inviato il: 13/05/2023 22:49:22
|
Devi capire se il sensore legge correttamente la direzione della corrente. Per fare questo devi usare un grosso carico in modo da evitare le eventuali imprecisioni della taratura. poi c è una procedura per tarare il sensore.
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Riccardo
| Inviato il: 13/05/2023 22:55:17
|
LINK
Ne avevo vista un' altro ma ora non la trovo
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 13/05/2023 22:57:12
|
Domani provo il carico e vediamo che succede, ora controllando sul display del meter effettivamente ho 0.85kw su import e 0.0 export quindi tecnicamente sta leggendo bene . Però non capisco perché su app no . Prima di montare il meter avevo collegato solo la sonda CT senza meter e da app era tutto corretto |
| | |
Riccardo
| Inviato il: 13/05/2023 23:05:26
|
Non di so dare informazioni sul motivo della differenza tra i due sistemi. Forse Claudio ti può aiutare, comunque una piccola immissione l'hanno anche con la sonda un pò tutti questi inverter nel vedere cosa scrivono sul forum
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...
|
| | |
Gianluca93
milliWatt
Utente
Msg:11
Stato:
| Inviato il: 14/05/2023 18:29:15
|
Alla fine ho rimontato il sensore CT da quello che ho capito forse il software non riesce a leggere i dati dei consumi e non fa partire L inverter . Con solo sensore CT collegato alla presa CT dell inverter invece tutto regolare .
Purtroppo con il sensore la lettura su solarman è accurata fino ai 400w dopo di che se applico un carico di 1kw mi dice che sto prelevando 5kw /6kw 😪 è un peccato mi sfalza tutti i dati .
Non so se c’è una soluzione a questa cosa . |
| | |
Claudio
| Inviato il: 14/05/2023 23:47:18
|
CITAZIONE (Gianluca93, 14/05/2023 18:29:15 )
Alla fine ho rimontato il sensore CT da quello che ho capito forse il software non riesce a leggere i dati dei consumi e non fa partire L inverter . Con solo sensore CT collegato alla presa CT dell inverter invece tutto regolare .
Purtroppo con il sensore la lettura su solarman è accurata fino ai 400w dopo di che se applico un carico di 1kw mi dice che sto prelevando 5kw /6kw 😪 è un peccato mi sfalza tutti i dati .
Non so se c’è una soluzione a questa cosa .
ma che modello ZCS è il tuo inverter?
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
|
| | |
|
