Il WaterFall del EArthQQUAKE è il grafico che rappresenta le frequenze e l'intensità del segnale proveniente dal sensore.
Il software del sismografo,in tempo reale, elabora una scomposizione del segnale in armoniche fondamentali e le visualizza nella finestra del WaterFall.

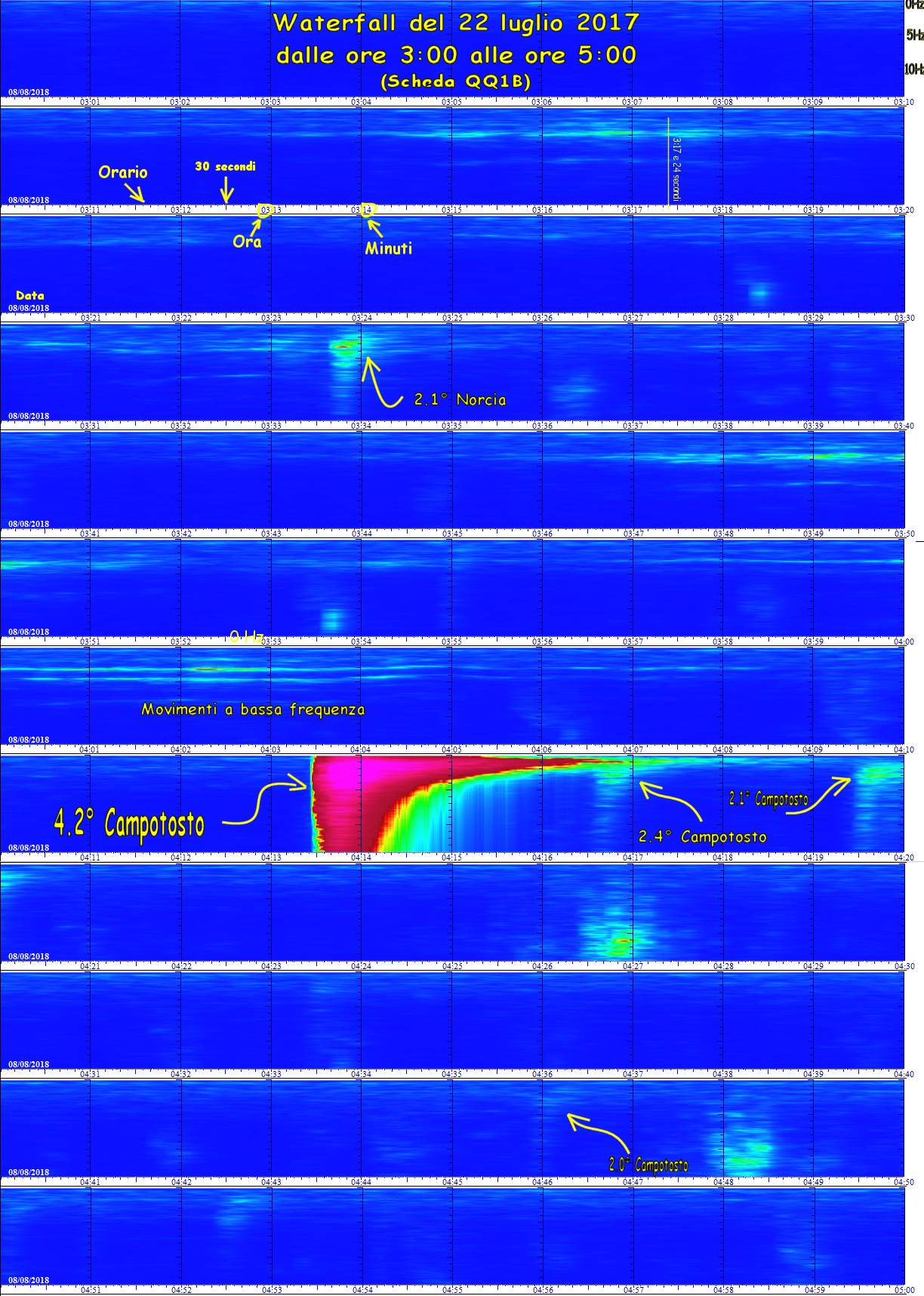

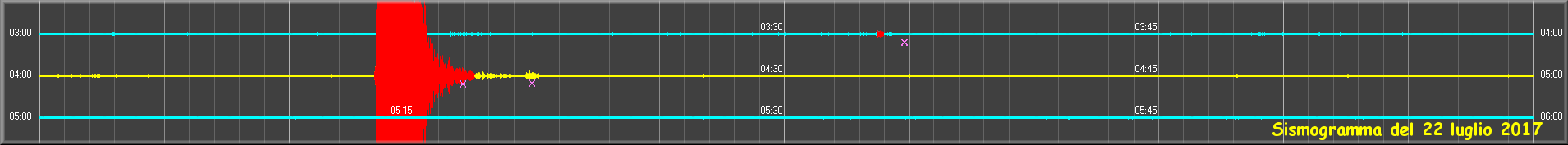

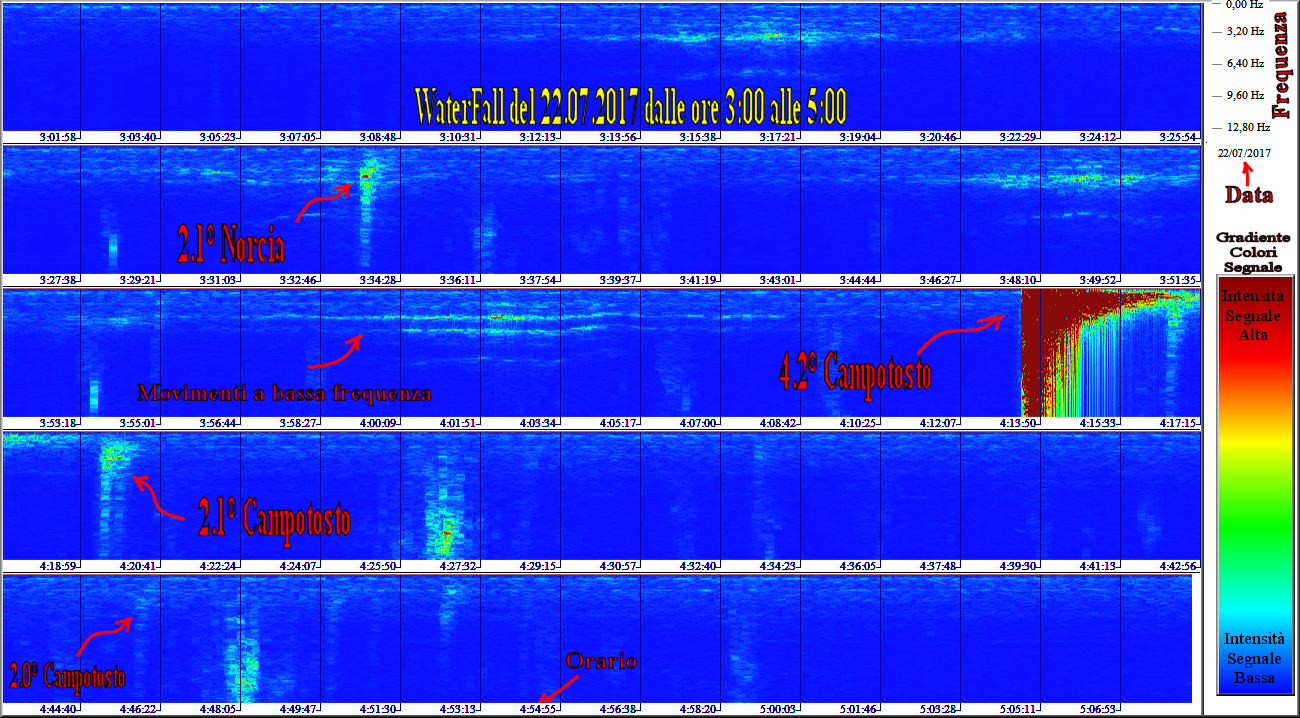

Il grafico scorre a righe dal basso verso l'alto tracciando l'orario che passa. Il tempo è sull'asse delle ascisse mentre le frequenze sulle ordinate. Le basse frequenze si trovano in alto e le altre in basso e ad ogni tacca corrisponde ad 1 Hz. A destra nella riga più in alto sono presenti i valori delle frequenze. Il grafico visualizza l'intensità della frequenza mediante un gradiente di colori:il blu rappesenta l'assenza di segnale, mentre il viola rappresenta il massimo. Sotto riportiamo due ore di Waterfall con il relativo sismogramma.


E' evidente che il Waterfall possiede molte più informazioni del sismogramma (Vedi la vecchia presentazione )

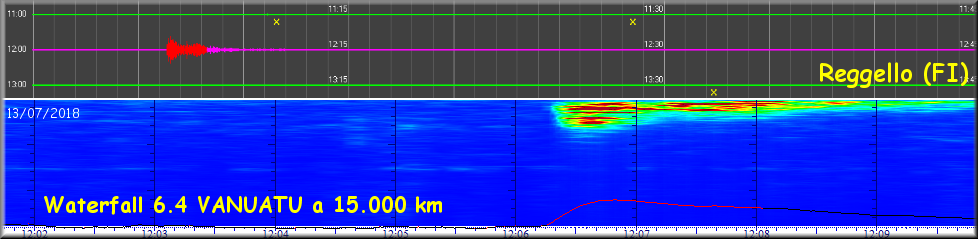

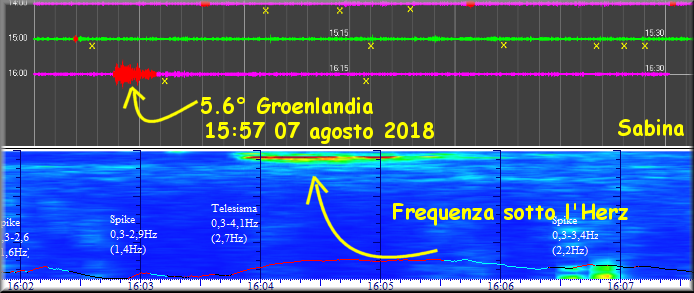

Esempi di telesisma visualizzato dal WaterFall

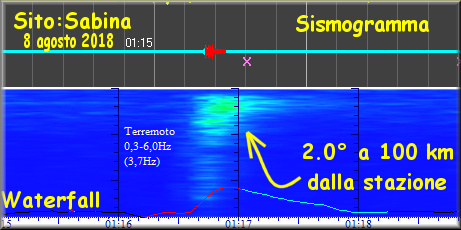

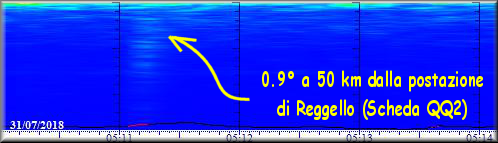

Esempi di terremoti locali molto piccoli




Il Waterfall permette di rilevare terremoti molto piccoli non rilevabili dal sismogramma



Waterfall a bassissima frequenza (1,5mHz-0,25Hz)

Con la versione ADVANCED del Sismografo EArthQQUAKE è possibile ottenere, sempre in tempo reale,
il waterfall a bassissima frequenza,nonostante si utilizzi un geofono da 4.5Hz.



ATTENZIONE
I dati, i grafici e tutte le informazioni dedotte o ricavate dalla geoantenna e/o sismografi fanno parte di un progetto di ricerca e possono essere soggetti ad errori.
Per i dati ufficiali occorre far riferimento agli organi preposti.
