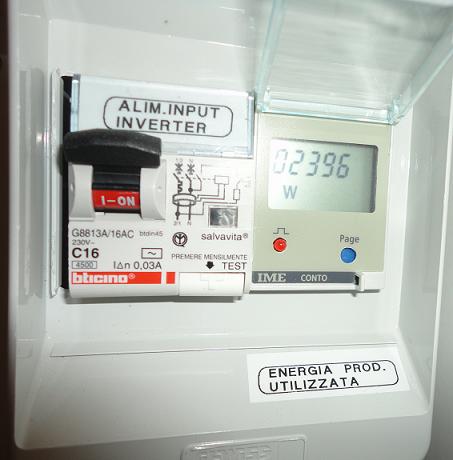

Centralina con differenziale a protezione dell'ingresso Inverter!Il contatore sta visualizzando l'energia che sto utilizzando in quell'istante!Sto provando un carico fisso"stufa alogena 1200 watt"+ apertura portone automatico, il resto e' la casa ed i suoi servizi esclusi forno etc. !

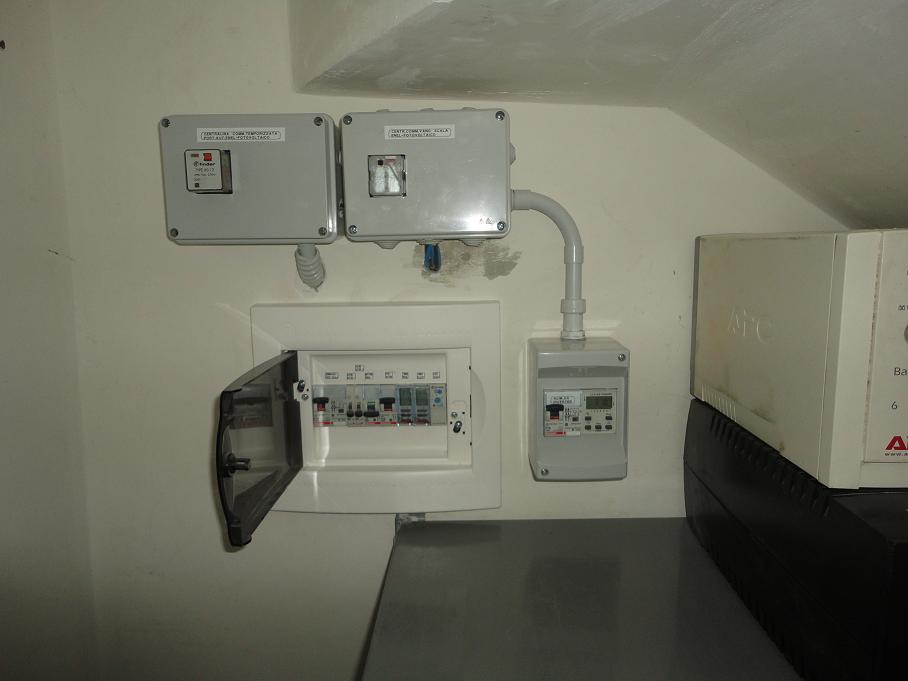

Immagine Allegata: Centralina con conta watt + Differenziale

Questo e' l'impianto ancora in fase di assemblaggio,in vista L'inverter Kema con l'impianto in tutto,conto di sistemarlo un po'.Il quadro generale di stringhe con i suoi amperometri che misurano la corrente che sta passando in quell'istante!

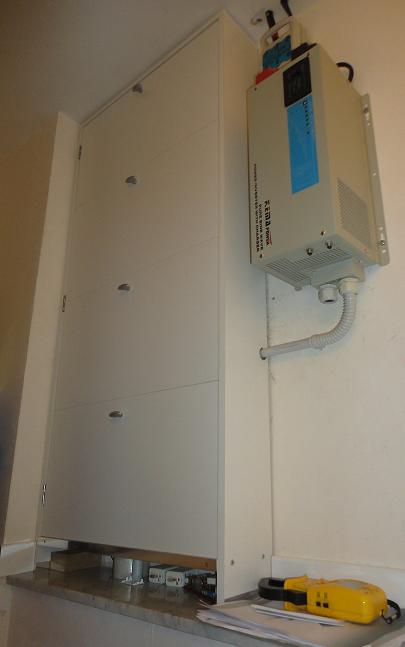

Immagine Allegata: INVERTER KEMA POWER 24 VOLT 3000 WATT

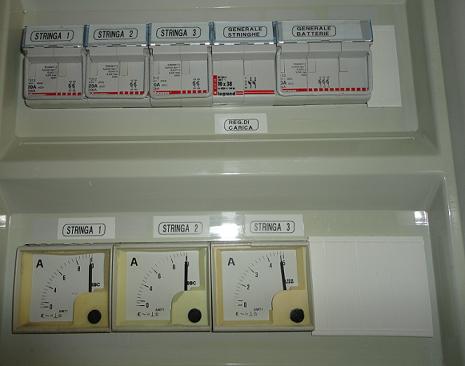

Quadro generale di stringhe.

Immagine Allegata: Quadro stringa.

Centraline di commutazioni Enel/fotovoltaico Che servono ad alimentare tutto il vano scala,metre l'altra e' temporizzata tramite Programmatore che serve per il portone automatico'questo quando c'e' la massima produzione dell'impianto nelle ore che vanno dalle 9,30 alle 15,00.

Immagine Allegata: Centralia commutazione vano scala

Centralina con programmatore per inpianto scala!Quando avviene la commutazione ad inverter il differenziale che e' presente con enel viene bypassato,quindi sulla alimentazione proveniente da inverter bisogna aggiungere un interruttore differenziale a protezione delle persone e dell'impianto.

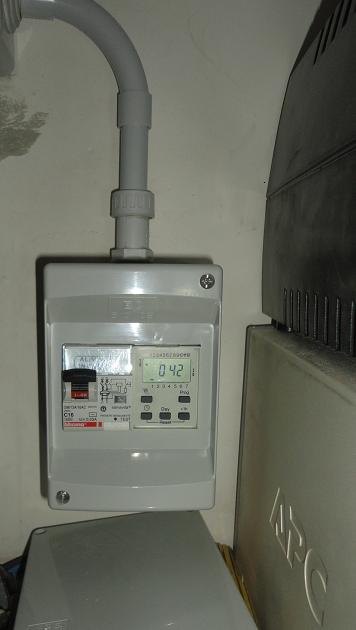

Immagine Allegata: Centralina con programmatore.

giofaro mi potresti dire come e dove hai collegato il contatore di energia prodotta grazie

scusa ho visto ora l'altra discussione,ma perche non metti un secondo misuratore all'entrata dell'inverter e dopo fai la differenza tra le due letture?

Ho utilizzato un contatto pulito "normale aperto " nel rele' che da' priorita' all'inverter,quindi a riposo la fase che alimenta lo strumento e' assente,quando si attiva il rele' "grazie al regolatore di carica faccio attivare il rele'"mando la fase allo strumento che inizia a leggere la potenza utilizzata.

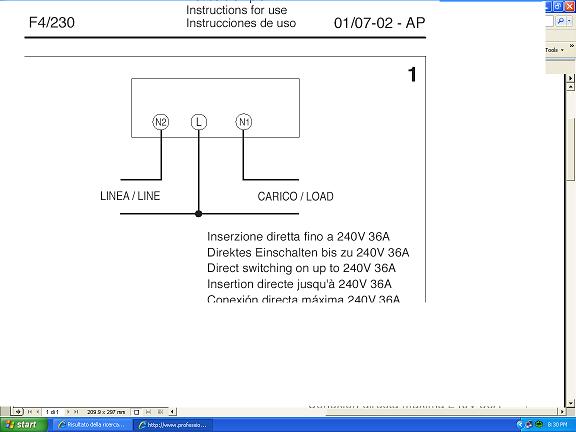

schema collegamento contatore.

Immagine Allegata: schema collegamento contatore.

schema unifilare di massima.

Immagine Allegata: schema unifilare di massima

credevo che bastasse togliere la tensione all'inverter e poi commutasse lui . Invece dallo schema l'inverter resta sempre alimentato e fai tutto lo scambio con il rele r1 comandato dal regolatore di carica ho capito bene o stò dicendo una vac...

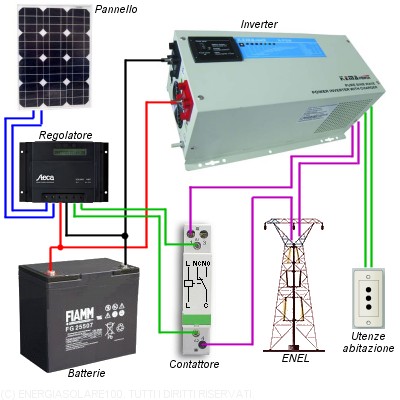

Benissimo,questo e' lo schema!

Immagine Allegata: Schema.

spero tu abbia pazienza
ma se lo schema giusto è questo perchè hai fatto lo scambio con il relè doppi contatti enel inverter?

Ciao,ho dovuto fare lo scambio con il rele' solo per il vano della scala che e' servito da un'altra linea,sempre dal mio contatore ma essendo una scala condominiale lo lasciata tale!

Immagine Allegata: Posizione definitiva inverter Kema + portafusibile

ok capito
bel lavoro,
il regolatore di carica che hai usato è un mppt o tradizionale e perchè?

No!il regolatore e' pmw da 25 amp.Ho iniziato tanto per caso,e' adesso sto provando a implementare l'impianto.Conto di acquistare un regolatore della serie tristar sempre non mppt perche' troppo costoso, e anche perche' a me non serve per il tipo di impianto che ho' assemblato!

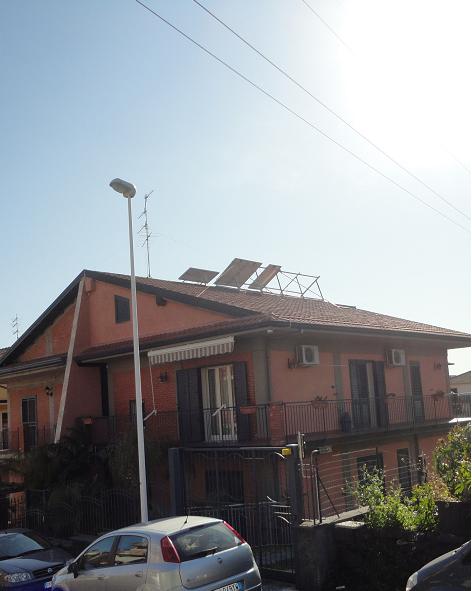

Immagine Allegata: Staffaggio Pannelli fotovoltaici
