Ok grazie allora non servono a niente fusibili e magnetotermico .Metterò 4 magnetotermici con funzione di sezionatori della stringa.

CITAZIONE (inventoreinerba, 26/06/2016 21:56:33 )

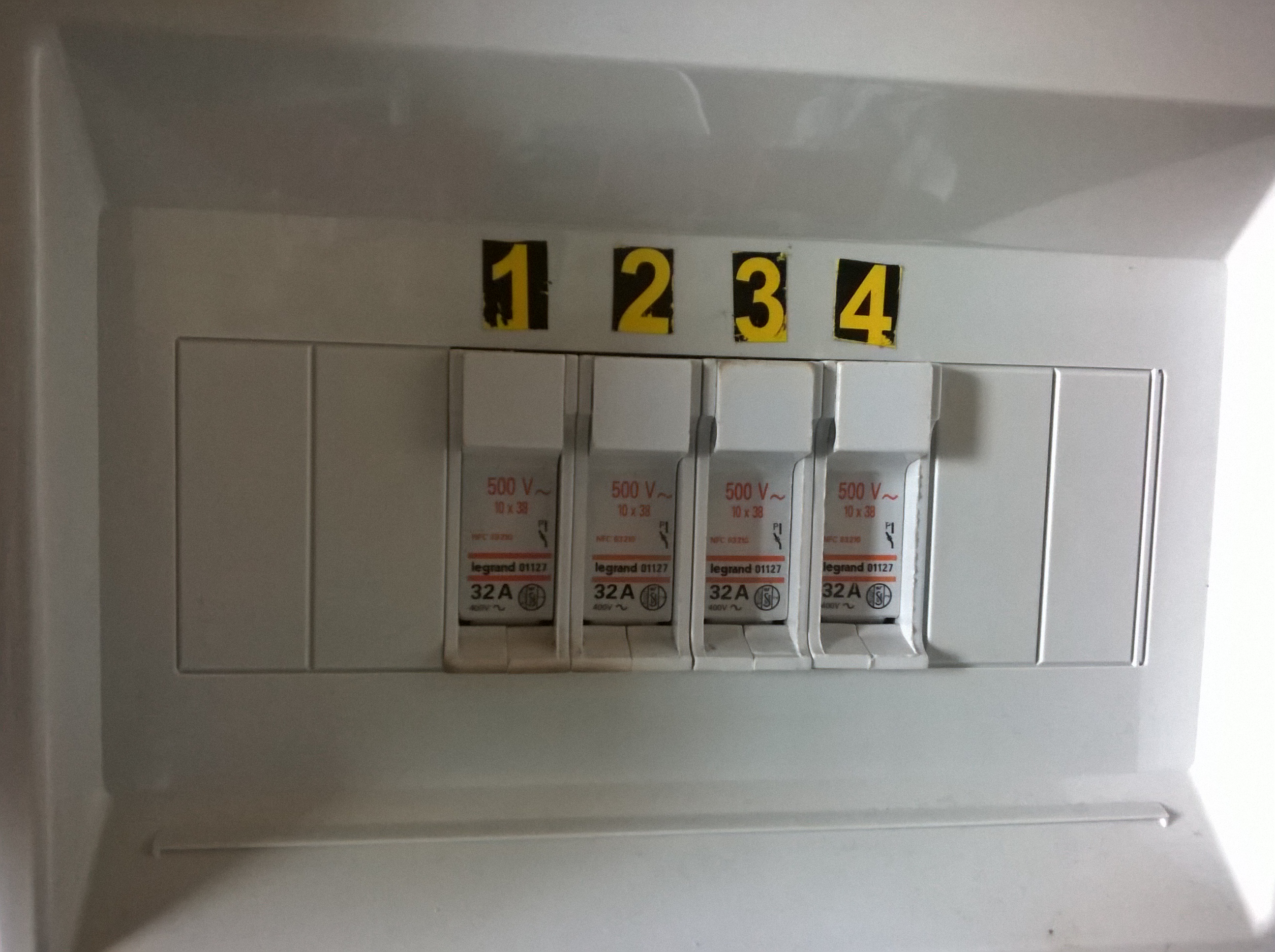

Non metterei magneto ma portafusibili a sezionare.

Immagine Allegata: Fisibili PV (1).jpg

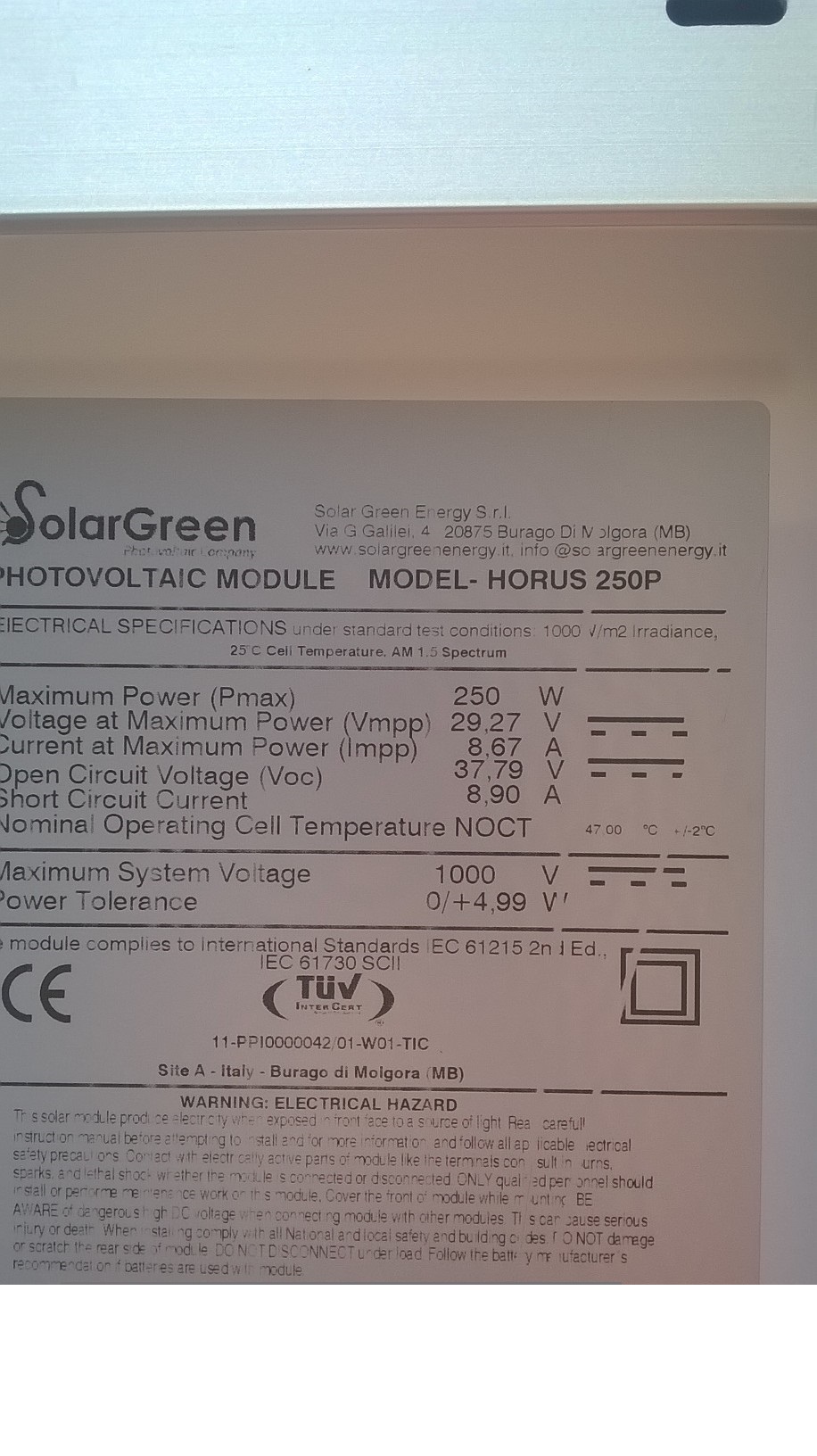

Per la scelta dei fusibili è sufficiente guardare la targhetta dei pannelli, se corrente di cortocircuito 8,9A scelgo un fusibile da 10A

Immagine Allegata: Etichetta pannelli.jpg

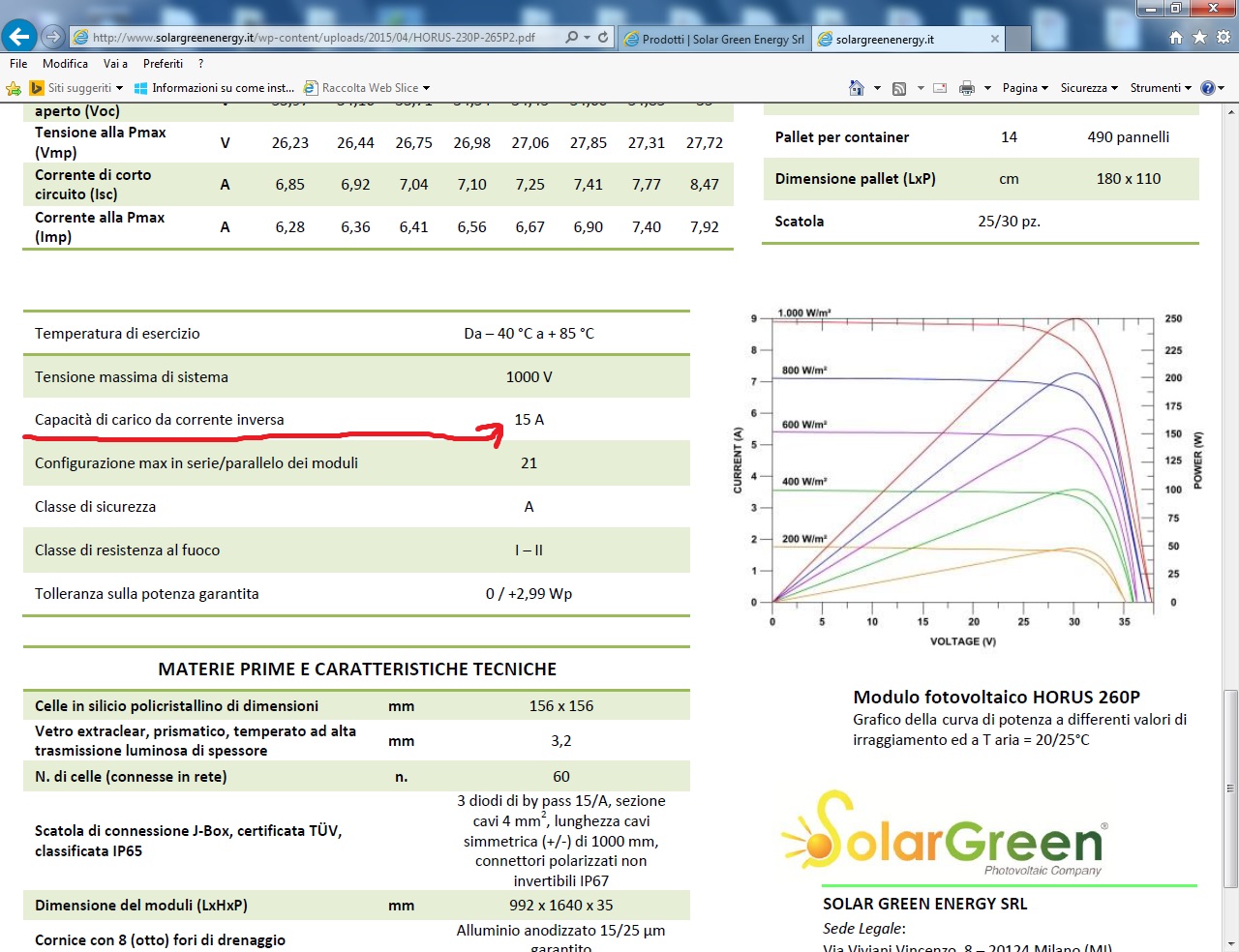

Se poi hai sottomano le caratteristiche complete dei pannelli vedrai anche a che corrente inversa possono resistere.

Immagine Allegata: 1.jpg


se uno proprio non si sente sicuro senza i fusibili può sempre metterli.
si potrebbero fare dei fusibili da interporre negli spinotti.
ma negli impianti fotovoltaici i fusibili di solito ci sono?

Si sugli impianti fotovoltaici sono sempre presenti scaricatori e sezionatori con portafusibile.
Io ho preferito i magnetotermici perche li avevo comodi e perche li pagavo meno della accoppiata fusibile/sezionatore. tutto li

Luca

Gli scaricatori servono per i fulmini.Allora sì che abbiamo delle correnti alte! in questo caso però non so se va bene far passare queste correnti dentro degli armadietti.

Ma dei diodi per eliminare totalmente il problema di corrente di ritorno in caso di una stringa in corto per i più disparati motivi NO!

Master Digit

Se un fulmine, disgraziatamente, cade sui pannelli fotovoltaici, o nelle immediate vicinanze, non ci sono ne scaricatori o fusibili che possono salvare inverter, regolatori di carica, interruttori magnetotermici, sezionatori. Un buon impianto di terra, con una resistenza di terra inferiore ai 18 ohm, riesce a proteggere tutto il sistema da correnti vaganti. E forse a salvare l'impianto FT.

salve a tutti, ho espanso il mio sistemino iniziale con alcuni pannelli recuperati usati ma in ottime condizioni , ma da un paio di gg ho un problema , inspiegabilmente ho perso 100/120 watt di potenza prodotta in piena insolazione, il sistema e' composto da un mppt tracer da 30A e 4 pannelli , 2 da 12v 36celle cad. poly in serie e 2 da 24v ,il primo da 230w 60 celle poly e il secondo da 185w 72 celle monocristallino, (tutto in parallelo) consapevole che un 60 celle abbassa la tensione generale ho provveduto a inserire 1 bel diodo di protezione da 10A per ogni pannello sul postivo .

ho controllato tutto : cavi, contatti , diodi etc... ed isolando i pannelli e usando solo il pannello da 185w scopro che produce un inezia di 25/40w, circa, non so a cosa ricondurre il problema ..si e' forse guastato il pannello ? nutrivo qualche dubbio sul pannello da 60 celle , che in teoria comportandosi come carico resistivo poteva danneggiarsi (senza diodo) ,ma qua (sembra) si sia guastato il 72 celle da 185w! ....non capisco, chi mi aiuta? grazie (potrebbe essere un problema di alte temperature pannelli ??)

dettaglio panneli :

Pmax (Potenza Massima) : 185W
Vmp (Tensione alla Massima Potenza) : 36,0 V
Imp (Corrente alla massima potenza) : 5,14 A
Voc (Tensione di circuito Aperto) : 43,2 V
Isc (Corrente di cortocircuito): 5,76 A
Vsys : 1000V

Pmax (Potenza Massima) : 235W
Vmp (Tensione alla Massima Potenza) : 31,20 V
Imp (corrente alla massima potenza) : 7,53 A
Voc (Tensione di circuito Aperto) : 37,26 V
Isc (Corrente di cortocircuito): 7,97 A
Vsys : 1000V

module type ico-spc-100w (2 pezzi in serie)
max pw 100w
pw toll 3%
max pw v 18v
max power current lm 5.55a
open circuit volt.21.6
short circuit current 6.11a
cell numer 36 (4x9)

Ciao. Provo a dire la mia. Se hai a disposizione pannelli fotovoltaici di uguale tensione ma di diversa potenza, si possono collegare in parallelo. Se invece i pannelli fotovoltaici sono sia di potenza che di tensione diversa, allora non è possibile il collegamento in parallelo, in quanto il pannello con tensione più bassa si comporterebbe come un carico, ed inizierebbe ad assorbire corrente, anzichè produrne con le relative conseguenze.

..come scritto solo 2 identici sono in serie , il resto e' tutto in parallelo, ed ho inserito i diodi su tutti i pannelli quindi correnti di ritorno non ce ne sono ...e neppure sul pannello a voltaggio inferiore , difatti il sistema ha funzionato perfettamente per un lungo periodo....e con amperaggio vicino al max fornito da ciascun pannello

e' vero che usare il 60 celle in mezzo ai 72 non e' cosa buona , ma purtroppo avevo questi pannelli a disposizione , il mio problema sta altrove

Prova a scollegare i pannelli da 100watt e vedi come reagisce il sistema. Se l'anomalia rimane, il "guasto" è da ricercare sugli altri pannelli.

come ho scritto e' una prova gia' effettuata , il colpevole e' il pannello da 185w....
