Ciao Eneo,
la mia prima parte era riferita al fatto che il circuito l'ho progettato io e non vorrei passare per quello che vuole difenderlo ad ogni costo...Tutto qui.

Se non ricordo male il tuo è un sistema a 12 Volt, quale sarà la capacità totale (Ah) delle batterie che andrai a installare? Farai un parallelo di più batterie?

Saluti
Paolo

miracolo......
oggi sono tornato a casa, e gia' per strada vedevo che le pale giravano senza mai fermarsi...ho pensato ecco fatto si e' rotto qualcosa. entrando a casa dal quadretto di controllo ho notato che le batterie erano cariche, ho accesso l'inverter e luce fu'....nessun cambiamento le batterie mantenevano tensioni stabili, l'alternatore che caricava le batterie.... e di nuovo corrente gratis. eppure ieri pomeriggio ho controllato tutto, mi faceva lo stesso come la prima volta che l'ho collegato senza carico....infatti per prima cosa ho controllato i morsetti delle batterie e la tensione delle stesse anche al variare della carica, tutto a posto....ho controllato la tensione che leggeva il regolatore, se qualche animale o insetto avesse messo in corto qualche componente ma niente....gira e rigira non ho trovato nulla che mi facesse pensare nient'altro che alle batterie rovinate.
non so spiegare il perche'.... ma ora funziona, tutto l'impianto luci, ho aggiunto l'alimentazione del citofono e piu' in la anche i televisori e impianti come decoder video e dvd....che sono a basso consumo.
per paolo non avevo capito, si il sistema e' a 12v e sono due batterie da 40 e una da 60 prese usate al demolitore....l'unica cosa sento il rele' del ventilatore che stacca e attacca parecchie volte anche senza il raggiungimento della soglia di intervento del regolatore ovvero i 13.8V.....
ti chiedo scusa, ma ieri ero proprio demoralizzato, tanto tempo perso senza ottenere niente, stavo quasi smontando tutto e venderlo.....comprando dei semplici pannelli....

Ciao Eneo,
a parte le scuse che non accetto , semplicemente perchè non vedo perchè dovresti scusarti, non ho capito cosa non funzionava nel tuo impianto?!?!??!

Per il relè, se non hai collegato la ventola non è assolutamente un problema, se scatta comunque vuol dire che anche per un tempo a te impercettibile il regolatore ha raggiunto la tensione di soglia (es 13,8 Volt)....

Saluti
Paolo

Ciao a tutti.
Per fortuna che esistono questi forum.
Non so per quale motivo, ma non riesco a vedere le immagini che avete postato degli schemi o almeno non tutti.

Ho un generatore da 24V 450W con uscita trifase alternata. La centralina che mi è arrivata non ha mai funzionato a dovere. Innanzitutto scaricava le batterie molto velocemente e poi, leggendo i post di Eneo, penso saltasse qualche componente che frenava le pale e le faceva girare sempre molto lentamente. L'ho fatta sostituire ma dopo un mesetto si è ripresentato il problema.

Volevo chiedervi un favore enorme...è possibile avere lo schema del vostro regolatore adattato a questa mia pala?

Ciao e grazie

ciao tutti, finalmente una settimana per testare tutto il circuito..
il problema che citavo sopra, ovvero il regolatore mandava subito in corto l'alternatore, era dipeso dalle batterie scariche, questo problema non si ripresentava piu' appena dopo mezzora di carica, stessa cosa quando le batterie erano stracariche.
il regolatore ha fatto egregiamente il proprio lavoro mantendendo una corrente di carica costante, (sembra che le batterie sono leggermente rinate) appena superava la soglia una parte della corrente veniva dissipata dai mosfet fino a quanto con venti forti lo metteva praticamente in corto.
la scheda ha iniziato ad avere un po' di muffa bianca e verdognola, questo penso sia dovuto un po' all'umidita e all'esalazione delle batterie, ma tra un po' il problema verra' eliminato perche' ho quasi ultimato un cassoto in muratura a due piani separati, uno inferiore per l'allogio batterie e l'altro superiore per i componenti elettronici...
con venti forti il led rimaneva abbastanza acceso per parecchi secondi....
con un amperometro digitale ho fatto alcune misure tra il regolatore e il pacco batterie, gli ampere non superavano i 5-6 A
a presto faro' altri esperimenti cambiando i collegamenti trifase.....

Si è rotto il regolatore di carica del mio eolus 300, ma avevo già deciso di sostituirlo in quanto non soddisfacente come freno. Vorrei costrure uno di quelli che ha realizzato Eneo.
Chiedo quindi al diretto interessato cosa mi consigli tra l'eomos o quelo di paolosport? Per l'eomos non ho visto neanche lo schema in quanto non riesco a trovarlo ma ne ho sentito parlare bene in diversi post. Quello di paolosport è su questa stessa discussione...Se il tuo consiglio è per l'eomos puoi linkarmi dove trovarlo o farmi avere lo schema? Ti ringrazio.
.

Ciao frandi, l'eomos presumo che sia il regolatore di carica realizzato da elektron ed e' del tipo dissipativo puoi chiedere a lui tutte le informazioni a riguardo, cmq ,non qui, ci sono gli schemi elettrici basta cercare....
per quanto riguarda la scheda di paolosport il regolatore e' un classico con i mosfet, non ho lo schema originale perche' ho richiesto alcune varianti che poi si potevano fare anche a meno, tra cui un led che si accende quando il regolatore devia la potenza e un piccolo rele' che attaccava una ventola di raffreddamento.
il regolatore a vuoto, stando dal mio strumento consuma sui 0.02A circa 0.2-0.3 w, basta fare la scheda e poi aggiungere i mosfet in base alla potenza richiesta, proprio per questo penso si possa adattare a qualsiasi tipo di fonte alternativa e di potenza, basta aumentare i mosfet e i diodi a barriera.....
ho avuto alcuni problemi iniziali dovuti allo stato delle batterie e non al regolatore.
attualmente e' ancora funzionante e i quattro mosfet collegati fanno benissimo il proprio lavoro anche su 500w, infatti la potenza dissipata e' solo per pochi secondi......
non posso consigliarti tra i due perche' l'eomos non l'ho provato, ma penso che tutti e due possono svolgere adeguatamente il proprio lavoro...

Mi accingo a costruire il paolosport. Ma qualcuno o Paolo stesso mi sa dire dove sono le reisstenze R3 R4 R9 indicate nella lista e non presenti sullo schema? Grazie.

ciao frandi non ti prometto quando.... ma vedo se riesco a postare le foto del regolatore con i componenti.....cosi riesci a capire il tipo di resistenze...

Ciao Frandi,
riguardando i post mi sembra di vedere che ho commesso qualche errore nella lista componenti...i componenti sono solo quelli che vedi nello schema elettrico...Lo schema finale è quello postato nei post presenti nella penultima pagina + o -

Saluti
Paolo

Ciao Paolo ti ringrazio per la precisazione, utile anche a chi si accinge a costruire il regolatore. Avrei però alcune domande da farti sul circuito e sul funzionamento in generale. Premetto che ho solo infarinatura di elettronica e come hobbysta ho montato diversi circuiti ma sempre seguendo le spiegazioni per cercare di capire qualcosa ma non sono all'altezza di progettare qualcosa di mio, quindi scusami per le imprecisioni.
Ho provato a costruire il circuito anche se con i componenti che mi trovavo in casa molto simili a quelli dello schema e il tutto sembra funzionare, ma nelle varie prove mi sono venuti alcuni dubbi (alternatore trifase da 300 w circa) e prima di passare alla versione definitiva volrrei chiarirmeli con il tuo aiuto:
1. la funzione di freno mi rallenta le pale ma non me le blocca, togliendo la R13 ho bruciato un paio di mosfet, insomma a batteria semi scarica con il vento fortissimo di questi giorni dovrebbero bloccarsi le pale e poi subito ripartire? Il mosfet quando conduce mette a zero perfetto il D-S?
2.con vento medio che carica ma non ancora interviene il freno, come avviene il blocco della carica nel caso venga raggiunto il massimo? (14 volt), cioè funziona anche da regolatore di carica il circuito e in tal caso in che modo?
3. anch'io come Eneo vorrei mettere un altro elemento di sicurezza nel caso qualcosa si brucia rischiando di far male ai vicini con qualche pala che vola (ce l'ho sul tetto!), ad esempio un relè che mette in corto ( meglio prima del ponte o dopo il ponte?), ci fai un esempio di un possibile circuitino? Adesso realizzo il corto manualmente quando si alza il libeccio....
Scusami se ho detto delle sciocchezze e se puoi chiariscimi un pò di atroci dubbi. Grazie, Frandi.

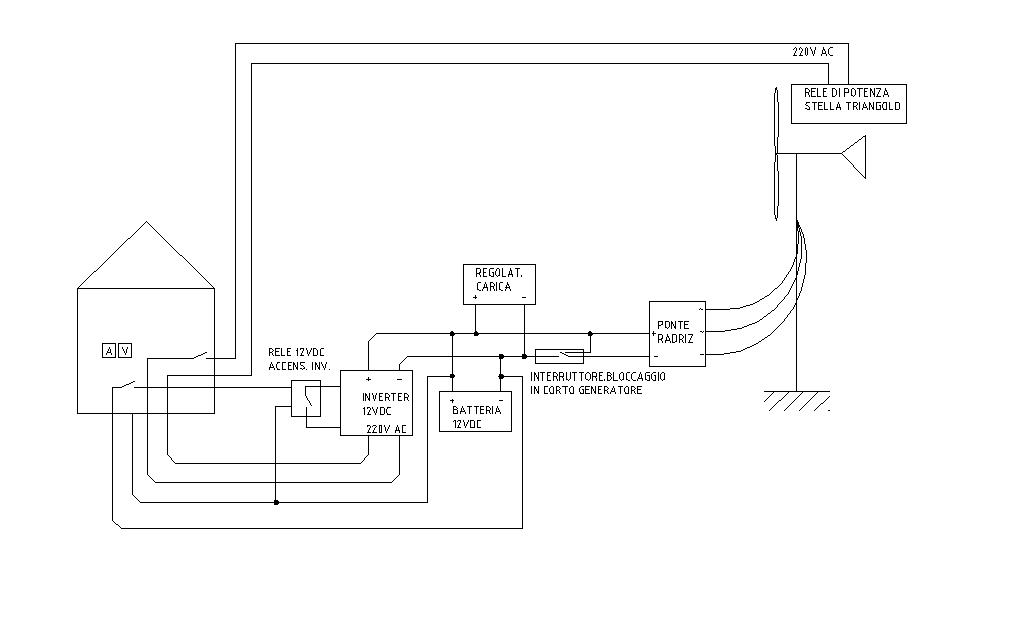

Ciao a tutti, ciao frandi se posso esserti di aiuto questo e' lo schema che attualmente utilizzo.

Grazie Eneo, gentilissimo. Ho però due domande da farti:
1.l'interruttore bloccaggio in corto generatore è dato dal mosfet?
2.Il relè di potenza stella triangolo cosa sarebbe? Forse un corto manuale da casa per ulteriore sicurezza, ma non poteva essere messo subito prima del ponte? e cosa vuol dire stella-triangolo? So cos'è il collegamento in oggetto ma che relazione c'è con il relè?
3. il regolatore (penso sia quello di paolo) regola anche la carica della batteria?
Grazie e scusami se ti rubo tempo...

di niente...
le domande cmq sono tre eheheh.
1 - l'interruttore di bloccaggio del generatore viene attivato manualmente ed e' posto nel quadro sotto il palo del generatore, si potrebbe fare anche con un grosso contattore ma a me non piace sperperare l'energia.
2 - il rele' di potenza sarebbe un rele' che fa lo scambio tra stella-triangolo o delta, lo comando io da casa quando ho venti forti....serve per diminuire o aumentare la tensione-corrente in base al vento che ho durante la giornata, piu' vento piu' velocita' delle pale e percio' collegamento a triangolo, poco vento meno velocita' collegamento a stella.
non puo' essere messo prima del ponte perche' lavora sulle uscite delle fasi in alternata.
3 - piu' che regola blocca la carica al raggiungimento della tensione della batteria impostata dal trimmer ovvero 13.8V.

mi correggo al punto 2 non e' un rele ma un doppio contattore per lo scambio stella triangolo, lo modificato utilizzando i due contatti nc per l'eolico....ciao
