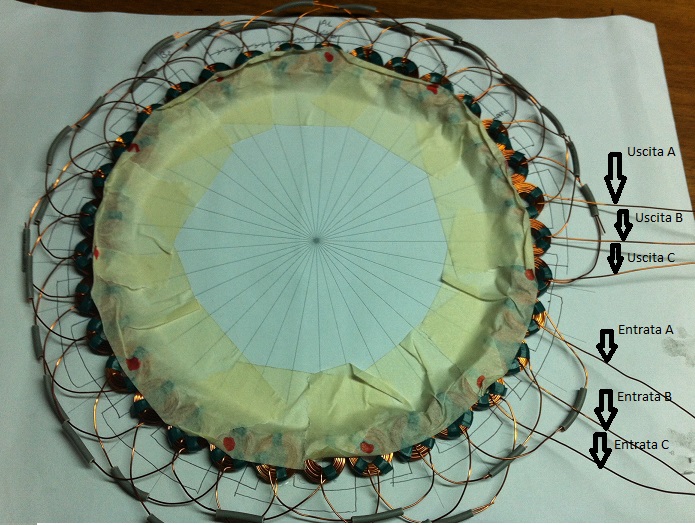

Volevo mostrarvi i collegamenti che farò in base alle notizie che ho appreso, ho fatto già precedenza dei generatori trifase, ma i fili li mettevo tutti collegati sulla morsettiera, adesso vorrei portarmi fuori solo 6 fili, 3 che andranno collegati fra di loro, e tre le fasi in uscita, le mie perplessità sono queste, se notate la foto i fili in uscita dalle bobine si accavallano per fare i collegamenti, è normale? ho posso evitarlo tipo lo schema righetz, poi mi è venuto un dubbio, visto che le calamite sono state messe a verso alterno (positivo negativo, negativo positivo ecc ecc) capiterà che il verso del flusso della prima bobina sarà inverso al flusso della della quarta!!! vi metto una foto dei collegamenti (provvisori) che ho fatto

Immagine Allegata: IMG_7028.JPG

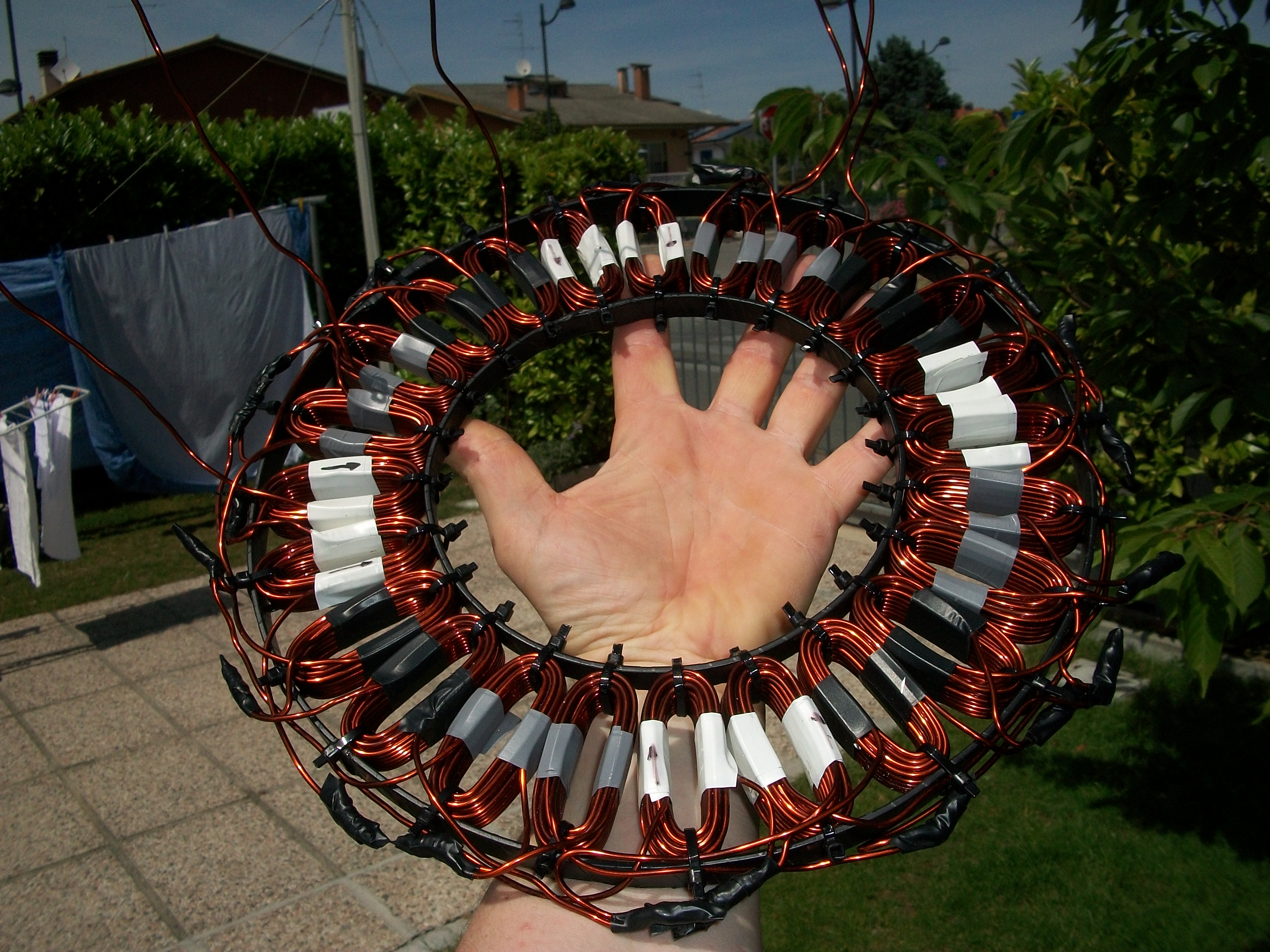

Che si accavallino è normale, guarda che casino che ho fatto su di una mia realizzazione....

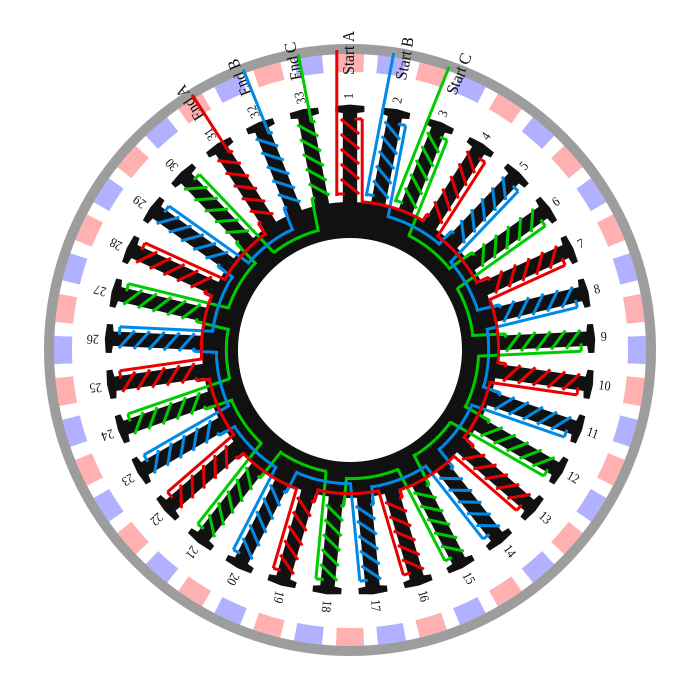

Complimenti bellissimo progetto, Grazie mi hai tolto anche i dubbi che avevo sul verso del flusso infatti come si nota dal tuo disegno Start A Bobina 1 si trova in posizione con il polo rosso e riceve lo stesso verso di flusso della bobina numero 4 (e così via) perché salta 5 magneti e non 4 come io erroneamente avevo pensato.
Quindi procedo nelle saldature mi confermi lo schema del disegno che ho fatto? ma poi quali sono i fili che vanno a cortocircuitarsi? quelli in uscita o quelli in entrata (guardando il mio disegno)?

Metti in comune quelli in uscita per semplice convenzione.
In realtà non cambia nulla.

Grazie righets, faccio i collegamenti e posto i valori prima di sigillare il tutto.

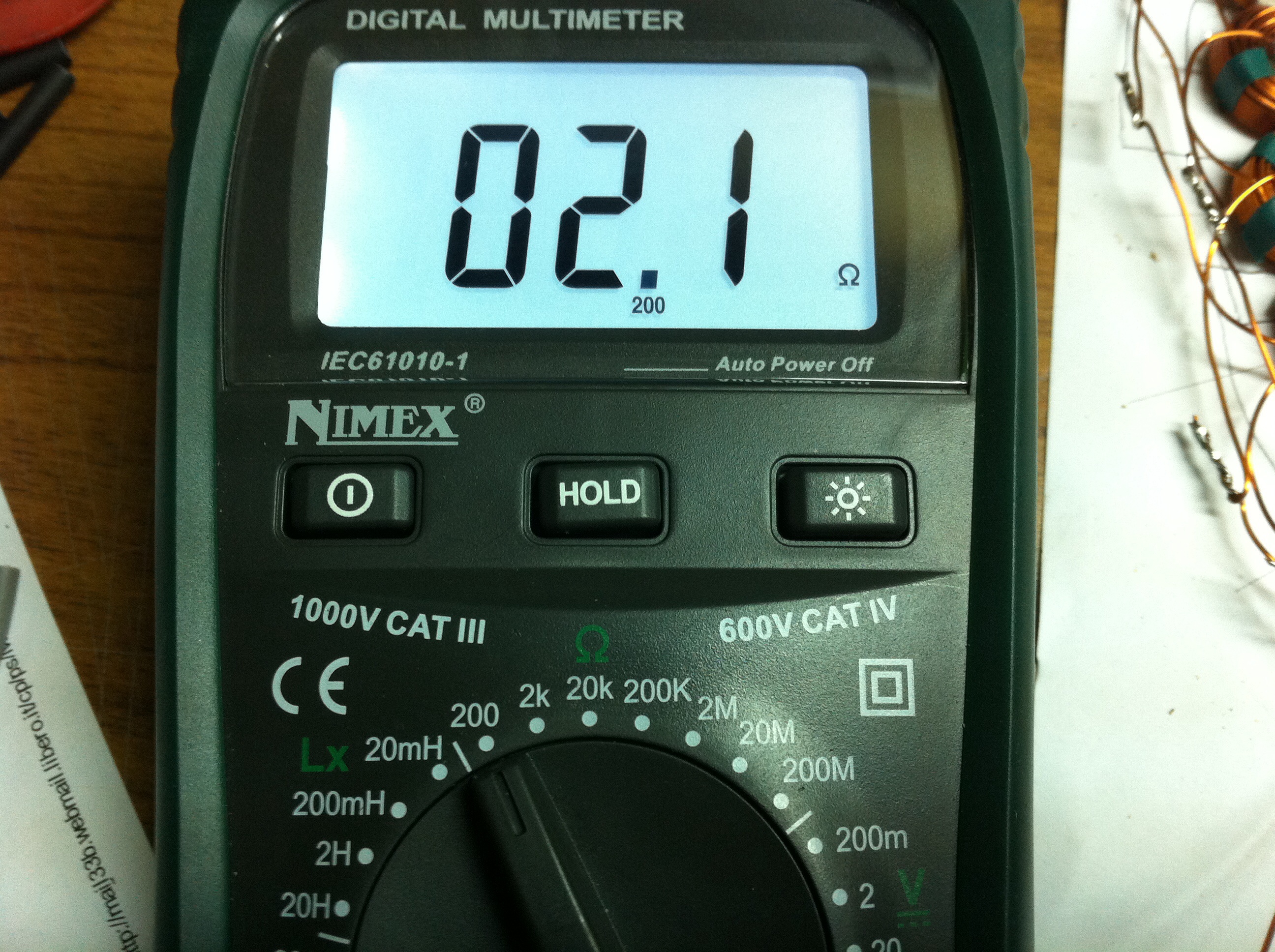

Giusto x sicurezza le misure sono tutte e tre 2,1ohm allego foto xché questo tester non lo capisco, ero abituato a quello analogico ice

Immagine Allegata: image.jpg


Ok, come resistenza è altina ma non eccessiva.
Attendiamo le prove.
Misura quanti volt riesce ad erogare una singola fase entrata fase A uscita fase A. Poi iul resto è matematica.
Una misurazione la fai con le tre uscite ABC unite e misuri il voltaggio tra due cavi, la verifica con dei calcoli matematici sarà la nostra prova del nove.

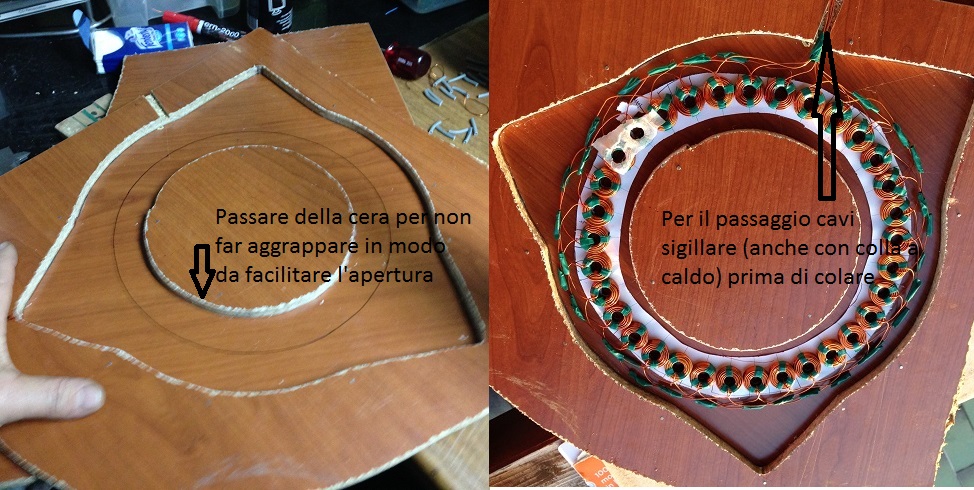

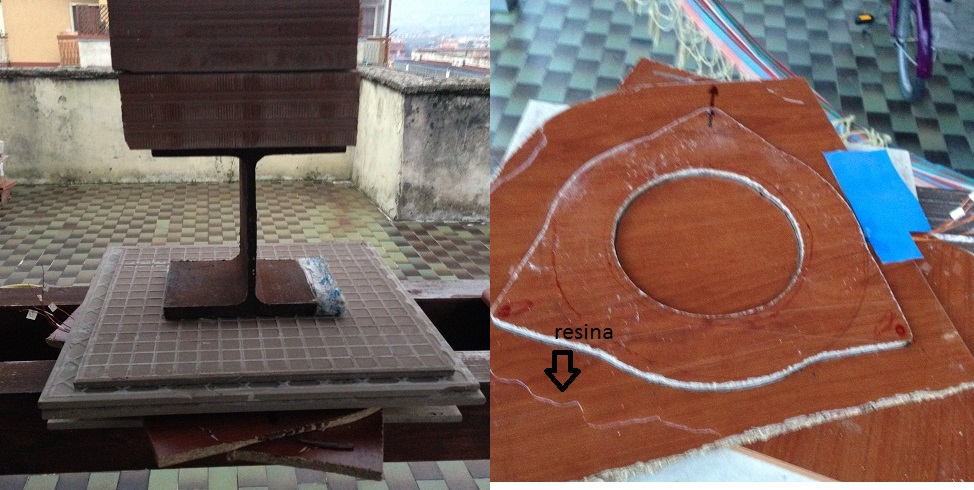

Allora: giusto per tenere traccia di tutto il lavoro fatto e dare dei consigli ad altri che affronteranno questo lavoro, inserisco delle foto dove si evidenzia la struttura fatta con legno (truciolato riciclato) per lo stampo, poi l'inserimento delle bobine, la pressa creata al momento, e lo stampo con la resina che fuoriesce, ho usato una resina trasparente per visualizzare le bobine all'interno in modo tale che se devo potenziare il campo magnetico foro all'interno dei magneti e ci colo della limatura di ferro, lateralmente ai tagli ho passato della cera (una candela va bene) x non far incollare la resina, ha, cosa molto importante, livellare la base di appoggio in un'altra colata che ho fatto lo stampo e uscito storto proprio perché non avevo livellato il piano di appoggio.
Appena si e ben indurita la resina apro e metto altre foto.

Queste sono le foto

Altre foto,
Volevo ringraziare tutti per l'aiuto datomi senza nessuna pretesa, adesso devo completare perché ho acquistato altri magneti per un nuovo progetto da fare insieme se vi fa piacere.

Immagine Allegata: PressaRresina.jpg


vedo che la creatura sta prendendo forma, appena tutto sarà pronto passiamo ai test veri e propri.
Soddisfazioni ci attendono


CITAZIONE

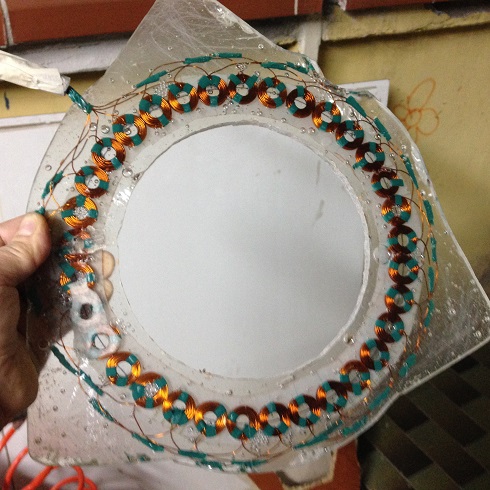

Lo stampo dello statore non è venuto un gran che, ma fortunatamente non ho rotto nessun filo ed è recuperabile, tre sono stati i fattori che hanno determinato il risultato, il primo la fretta, poi non ho calcolato che la pressione comunque avrebbe spinto la resina nei pori del truciolato anche avendoci messo la cera come protezione, e per togliere lo stampo dal legno ho fatto dei tagli laterali e ho dato un colpetto che ha portato via anche qualche pezzo di stampo, magari potevo farne di più, per le bolle che si sono fatte nello stampo non saprei come evitarle.

Immagine Allegata: Statore.JPG


I miei primi stampi ad aprirli era una epopea di sofferenze.
Poi ho imparato la lezione evitando materiali porosi come il trucciolare e l'MDF.

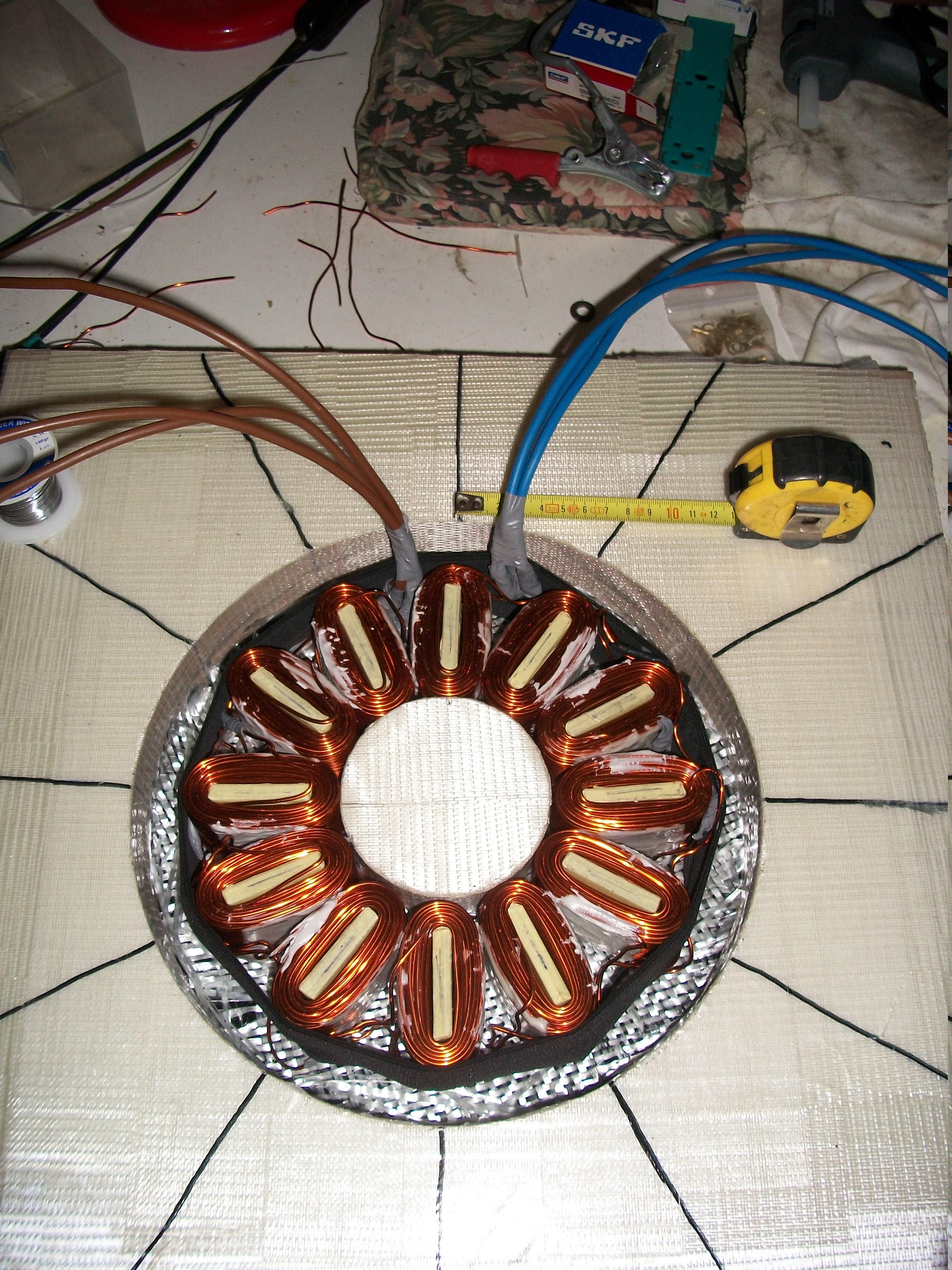

Servono superfici lisce e per motivi economici se si dispone dei materiali che ho descritto sopra si procede con un bel rivestimento di nastro adesivo in pvc tipo quello per imballo vedi foto, la resina non attacca nemmeno pregandola e una volta solidificata con un mazzuolo in gomma estrai il pezzo senza fatica. Ovvio che non le devi massacrare di botte se troppo sottile si spezza.

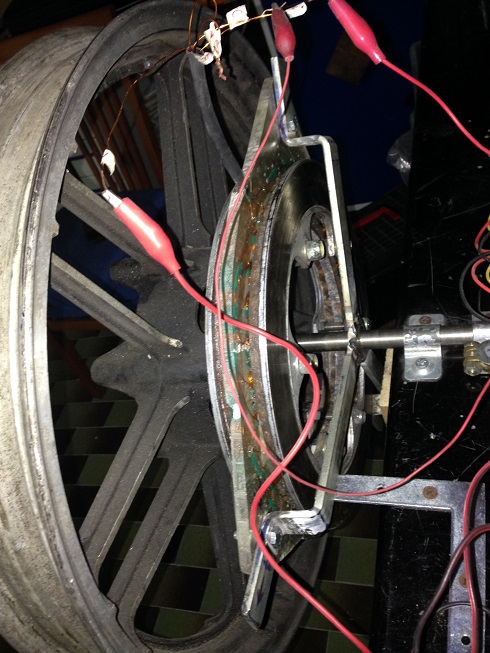

Sono riuscito finalmente a creare il supporto di sostegno dello statore le tensioni in uscita sono un bel 12 volt..... non male volevo misurare la corrente come faccio metto il tester in serie alla lampadina?

Righetz scusami ma x quanto riguarda il nastro adesivo in pvc va bene sia quello trasparente che quello marrone classico?

Immagine Allegata: IMG_7106mod.jpg


CITAZIONE
