Motore a Vapore : VaporAgo
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 18/01/2016 20:35:19

CITAZIONE (agolui, 18/01/2016 00:02:42 ) Discussione.php?212966&18#MSG259

Un saluto a tutti

Con il vecchio alternatore quando tirava 1KW girava sui 130-140 giri


Azz... motore a 130-140 giri.... e la moltiplica stile ciclista (53-11) a rapporto lungo a quanto faceva girare l'alternatore?
Quel alternatore credo sia stato realizzato con soli 4 poli per flangia. Per quel motivo servivano moltissimi giri per produrre tanti watt.
Credo che dovremmo spostare la progettazione dell'alternatore in una nuova discussione per non sviare dal tema principale.



---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 19/01/2016 22:40:55

CITAZIONE (agolui, 18/01/2016 00:02:42 ) Discussione.php?212966&17#MSG259

Un saluto a tutti

Con il vecchio alternatore quando tirava 1KW girava sui 130-140 x 5,5 giri
Pignone e corona 1-5,5

Un saluto Agolui



Modificato da agolui - 13/02/2016, 21:30:47


---------------
Tra il dire e il fare c'è di mezzo il l'oceano



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 30/01/2016 23:43:16

Un saluto atutti

Stiamo fermi ancora per qualche giorno, stò rifacendo l'alternatore, accendere senza poter attaccare un carico non avrebbe senso

Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 02/02/2016 23:47:39

Un saluto a tutti

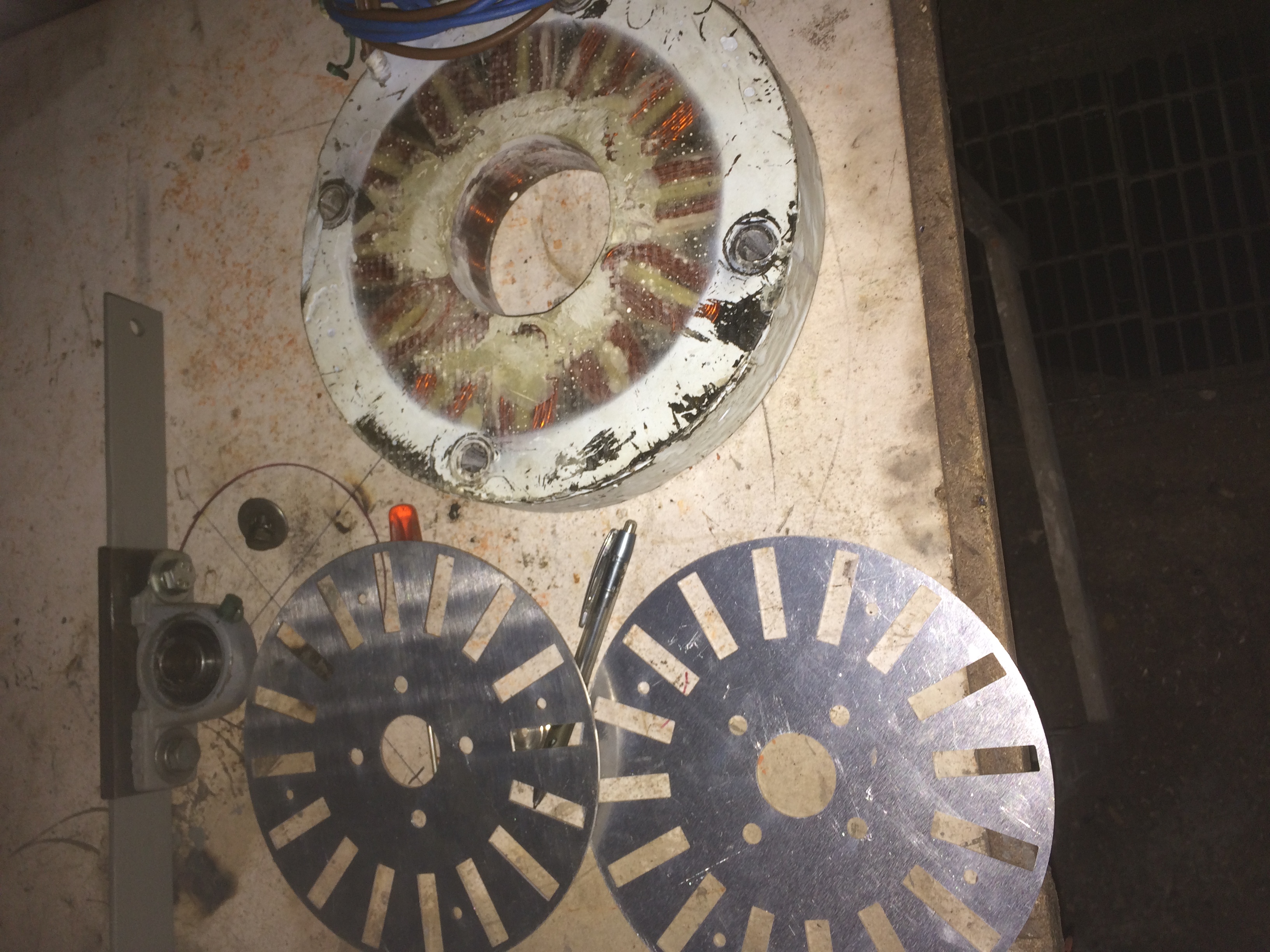

La meccanica è finita ora è da verniciare e montare e poi ricominciano le prove.

http://www.energialternativa.info/public/newforum/ForumEA/H/IMG_0307_1.jpg

Statore RIGHETZ

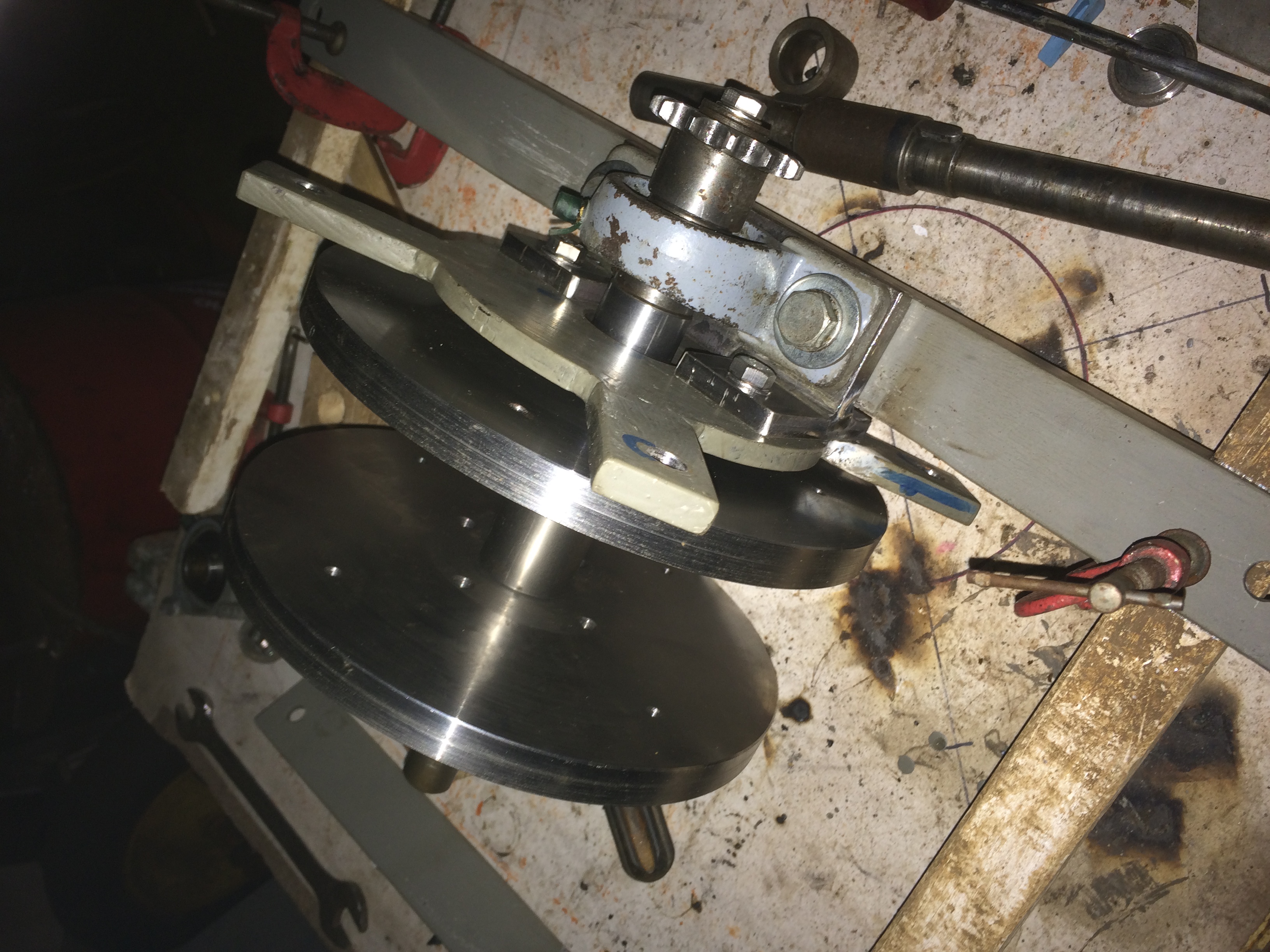

http://www.energialternativa.info/public/newforum/ForumEA/H/IMG_0311.jpg

Un saluto Agolui



Immagine Allegata: IMG_0307.jpg

ForumEA/H/IMG_0307_3.jpg



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 03/02/2016 19:21:17

Ciao Agolui,
quando lo statore sarà all'opera spero solo che faccia la sua bella figura



---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 11/02/2016 23:40:37

Un saluto a tutti

X righetz

Perdonami ma mi sono rinfognato nella batteria, poi c'è la complicazione qui da noi i giorni durano solo 24 ore e che
ho solo due mani:P

A parte gli scherzi spero che al massimo l'inizio della prossima settimana di accendere

Un salutone Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 12/02/2016 01:17:23

beato te...da me i giorni durano 12 ore...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/02/2016 18:17:29

Tranquillo Agolui, stai andando come un treno....
a me i giorni servirebbero da 72 ore e ancora sarebbero scarse Faccine/roll1.gif



---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 13/02/2016 21:27:53

Un saluto a tutti

Se domani mattina non piove accendiamo il VaporAgo, è tutto pronto devo dar solo fuoco alla miccia.
a dire il vero devo fare il collegamento a stella sul raddrizzatore,

X Righetz

A stella perchè non ho potuto cambiare il rapporto perchè non'ho ritrovato gli accessori per allungare la catena percui i giri saranno attorno ai 600 al minuto
Se piove mi ............... Faccine/badmood.gif

Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/02/2016 09:51:36

Azz.
600 rpm a stella sono troppi. Incrociamo le dita.
Facci sapere come è andata.

P.S. aggiornando i dati del foglio di calcolo l'alternatore con un rapporto di 1:5.5 con una rotazione del motore a 120 rpm si hanno all'alternatore 660 rpm.
A questo regime di rotazione mi risulta che la Voc in corrente continua è di circa 130 volt.
Il valore è confermato?



Modificato da righetz - 14/02/2016, 13:49:55


---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 14/02/2016 22:55:11

Un saluto a tutti

Ciao Righetz quel generatore è una bestia
appena attaccato mi ha bruciato 840W di lampade (io pollo)dopo
ho misurato la tensine e dava 150V in continua, in alternata 100V
per fase
Ora necessita di cambiare i rapporti per rendelo più docile

Un saaluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/02/2016 23:03:38

sapevo che spingeva parecchio quel "coso" ma non mi aspettavo valori così elevati.
Di solito il valore calcolato è sempre sovrastimato in questo caso era
il contrario.
Mi dispiace per le lampade.
Di solito come prima prova è sempre meglio fargli fare qualche giro azionandolo manualmente e rilevare con il tester i valori di tensione. In base a quello che esce si fanno le valutazioni.
Pensare che quella volta l'ho scartato perchè non mi soddisfacevano le prestazioni.

Aggiornamento:

facendo delle verifiche con collegamento a stella e al massimo 350 rpm generi circa 750 W con una tensione di 70 volt in dc occhio sempre valori sottostimati.

Se il collegamento viene fatto a triangolo la tensione scende di parecchio ma sale la corrente.
Sempre a 350 rpm si hanno circa 40 Volt dc con una potenza massima di 1670 watt, ovviamente sempre valori sottostimati.
Il calcolo l'ho fatto con i magneti che utilizzo io che sono 40*10*5 N42 quelli utilizzati nella tua realizzazione sono 40*10*10 N42 e sono leggermente più potenti dei miei. Questo fa si che la tensione sia maggiore di quella calcolata.



Modificato da righetz - 14/02/2016, 23:22:28


---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 18/02/2016 22:30:00

Un saluto a tutti

Oggi ho cambiato i rapporti, sull'albero corona da 27 denti sul generatore Righetz, pignone 16 denti, collegamento a triangolo.
Ingresso libero, la bruschetta è sicura, i risultati da verificare

Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 18/02/2016 22:54:04


CITAZIONE

la bruschetta è sicura


Ciao Agolui,
per bruschetta cosa intendi?
L'alternatore eroga ancora valori di tensione alti con rapporto ridotto?
Con un rapporto di 27:16= 1,68 si dovrebbe domare "la bestia".
Sento che la prossima accensione darà delle belle soddisfazioni.



---------------
Chi non si indebita fa la rabbia degli usurai



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 19/02/2016 22:51:05

Un saluto a tutti

Dicasi bruschetta pane fatto con lievito madre tagliato a fette alte circa 1,5, 2 cm di spessore abrustolito sulla brace su tutte e due le facce, una volta abrustolito il pane strofinare aglio crudo e innaffiare abondantemente con olio extravergine di oliva (auto prodotto è buonissimo anche quello regalatomi da un amico Sabino)Faccine/Smileys_0161.gif
Ci fà difetto un pò l'alito ma è un sacco bono
Un saluto Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano
