Ciao ragazzi, oggi giornata pesante: ho rimontato la pompa nel pozzo !!!

Devo ammettere che è stato tutto molto più semplice, la pompa scendeva da sola

So che alcuni di voi storceranno il naso ma a me piace sperimentare e imparare dai miei errori, quindi non ho seguito alla lettera tutti i vostri consigli

Partiamo dal cavo: ho fatto qualche simulazione con il file excel per il calcolo delle perdite dei cavi di un impianto fotovoltaico che io stesso ho realizzato e messo a disposizione del forum qui e considerando una corrente nominale di 5 A su 150 metri di cavo da 2,5 mmq si ha una caduta di tensione di circa 5 volt (su 380) e una potenza persa sul cavo di circa 25 W (su 2.200): mi sembravano dei valori abbastanza accettabili, quindi ho usato un FG7OR4G2,5 (3 x 2,5 + Terra).

- Ho sostituito il motore della pompa: € 330,00
- Ho utilizzato una muffola in resina per unire cavo motore con cavo FG7: € 50,00
- Ho sostituito la fune che la sosteneva perchè era giuntata al centro: €38,00
- Ho sostituito la valvola di ritegno (trafilava acqua, la pompa buttava aqua su e la valvola la faceva tornare giu nel pozzo...!) più la raccorderia del tubo in PE: € 25,00
- Ho sostituito il cavo FG7 perchè rovinato in vari punti: circa € 120,00
- Ho acquistato una palina ramata di terra, un pozzetto 30 x 30 per la giunzione del cavo, una cassetta stagna e altri accessori per un totale di circa € 30,00

Arrivato sul posto ho steso tubo, corda, cavo FG7.

Ho sostituito valvola ritegno e raccorderia quindi innestato tubo PE.

Legata al corda al motore e al trattore, abbiamo iniziato a calare la pompa nastrando ogni tanto Tubo, Corda e Cavo insieme.

Calata tutta la Pompa nel Pozzo ho raccordato il tubo in PE con quello che andava verso lo stabile, quindi ho fissato la corda alla barra di ferro e fissata sul bordo del pozzo.

Ho scavato una buca vicino il tombino del pozzo per inserire la nuova pozzetta 30 x 30 dove fare i collegamenti e portato il vecchio corrugato più uno nuovo (dal tombino del pozzo) nel nuovo pozzetto.

Nel nuovo pozzetto ho praticato vari fori sul fondo e in uno di questi ho inserito la palina di terra.

Al centro del pozzetto ho fissato una tavola con sopra una scatola di derivazione con coperchio trasparente (mi sono ripromesso che tra qualche mese vado a controllare cosa succede !) e all'interno i cappellotti per la giunzione dei cavi.

La scatola dei collegamenti è stagna ma ho praticato dei forellini sul fondo per far uscire eventuale acqua di condensa.

Da notare che se anche il nuovo pozzetto si riempisse di acqua piovana, l'acqua dal nuovo pozzetto, tramite il corrugato, scorrerebbe nel vecchio pozzetto quindi giu nel pozzo: a meno che il pozzo non straripi il nuovo pozzetto non può in nessun caso riempirsi d'acqua !

Infine ho alimentato la pompa che ha funzionato subito senza alcun intoppo.

Chiuso tutto, risistemata la terra scavata (il nuovo pozzetto è circa 5 cm sotto terra), radunato gli attrezzi e, finalmente, ho completato il lavoro !

Di seguito qualche foto:

Bravo bel lavoro, complimentoni.

Bel lavoro , tutto con mani pilite , al pozzetto , se posso darti un consiglio fagli qualche foro con una punta lunga x permettere all'acqua piovana di defluire sotto terra , altrimenti se piove copiosamente le scatole ip 66 con pressacavi potrebbero ricevere comunque acqua ( se si riempie il pozzetto ) , e non rilasciarla mai piano piano si potrebbe riempire ..non sono fatte per l, immersione.

Non ho capito come hai risolto il problema della messa a terra.

Questa immagine in 3D rappresenta l'installazione fatta:

Quindi prima mancava la messa a terra?

Si nei post sopra dice che non c'era.

Esatto, prima niente terra... e vi dirò di più: ho domandato ad un paio di elettricisti, ad un paio di rivenditori, all'officina che riavvolge i motori e a qualche amico e sapete cosa ho scoperto ?

Qui nella mia zona semprerebbe che la terra alla pompa del pozzo non si usa !!!

Mi hanno risposto tutti più o meno la stessa cosa: "la pompa sta nell'acqua, sta già a terra, più terra di quella cosa cerchi ?

Onestamente il dubbio che tra palina e pompa quella che ha una resistenza verso terra più bassa sia la pompa mi è rimasto, ma se le pompe sono dotate di terra devo presupporre che va collegata...

Inoltre ho scoperto un'altra cosa che mi ha lasciato davvero sconcertato: nella mia regione (Molise) per avere un pozzo va pagata una concessione annuale di circa 200,00 € in più va montato un contatore per misurare l'acqua consumata dal pozzo che si paga sia come consumo di acqua che come acque reflue !!!
Praticamente se avessi un pozzo credo che lo richiuderei immediatamente !

Ma come, uso l'acqua del pozzo per irrigare e, tu Stato, al posto di premiarmi mi fai pagare di più ???
Ti risparmio l'onere di gestire un impianto idrico comunale più grande perché provvedo autonomamente a procurarmi parte dell'acqua per il mio fabbisogno e al posto di premiarmi mi fai pagare di più ???

Ma chi le pensa queste leggi ???

Mah...

Elix

Non ci si può fidare di usare l'acqua come dispersore. La resistenza potrebbe essere elevata e non sufficiente per non parlare del l'altissima pericolosità di avere più impianti di terra

CITAZIONE (lasalute, 15/08/2015 02:24:53 )

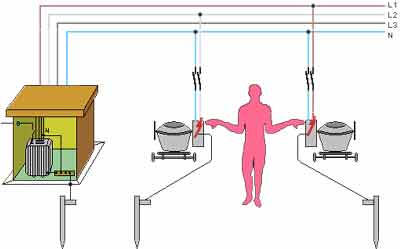

Sto parlando della possibilità di toccare due parti conduttive che dovrebbero essere allo stesso potenziale e che invece potrebbero non esserlo. Nel caso specifico potrebbe essere la tubazione metallica oppure l'acqua che arriva dalla pompa e il quadro elettrico o qualcosa di elettrico vicino servito dall'impianto di terra vecchio. Vedi la foto:

Immagine Allegata: img51.jpg


Siamo sudditi in questo Regno!!!

Quando metteranno una tassa sulla corrente autoprodotta io andrò in galera , perchè non risponderò delle mie azioni .......

@ Elix, l'acqua d'irrigazione non paga la tassa nè come consumo nè come acqua reflua, qui da noi, ma probabile che dalle tue parti siano più esosi, visto che si sono fatti la legge sulle loro pensioni ad hoc.
P.S. sto usando linux mint, ma non mi segnala errori ortigrafici come mai?
