Righetz è tanto che non ci sentiamo, come procede l'impianto elettrico, hai fatto delle nuove prove o sei momentaneamente fermo, io continuo e ti aggiorno su quello che ho fatto.
Oggi ho installato il contagiri sulla trafila e sto facendo delle prove
per capire se e come i giri incidano sulla variazione del diametro del filo anche in funzione della temperatura e del peso dello stesso che aumenta con la lunghezza.
Per ovviare all'inconveniente ho installato, vicino all'ugello una ventolina che raffredda il filo, una leva "sente" ed aziona un motore che lo traina.
Il sistema funzionicchia, ora farò un traino con due o tre coppie di rulli per guidare il filo nell'avvolgitore finale
Ti saluto ed auguro a tutti buona Pasqua
Ciao neto
per

Ciao Neto,
se non altro almeno tu hai la possibilità di sperimentare nuove cose.
Per il momento sono fermo per mancanza di tempo
Tanto per cambiare anche domani sono inchiodato al lavoro full time!
Quindi altro fine settimana che se ne va.....

Speriamo per la prossima settimana, nel frattempo Buona Pasqua a tutti!

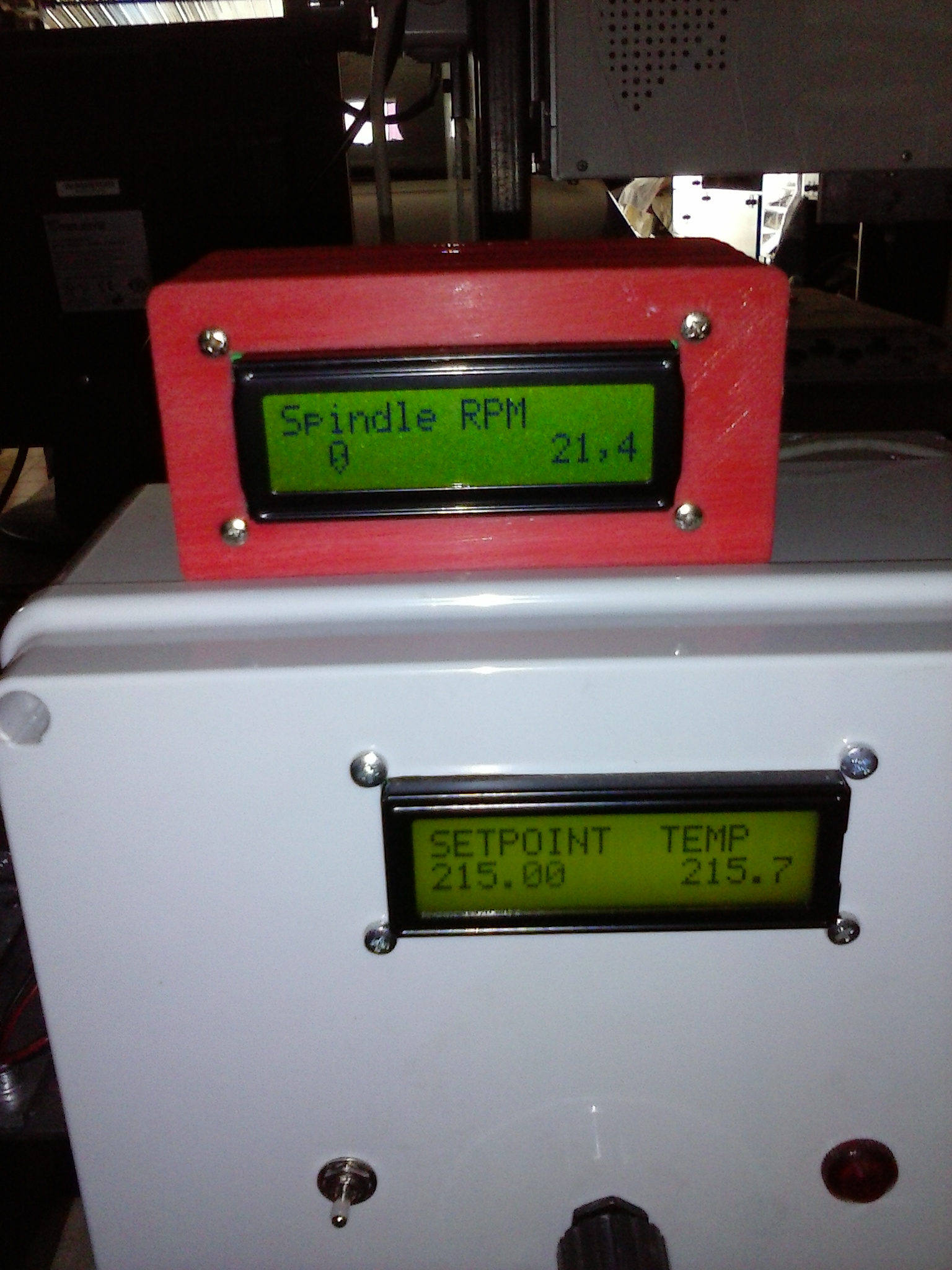

Buona sera Righetz ti mando la foto del contagiri che ho installato sulla trafila, la scatola di colore rosso che vedi l'ho stampata con la mia stampante artigianale. Sicuramente, per quello che ho visto, con la stampante che stai costruendo sistemerai anche l'impianto della tua trafila. Adesso che le giornate si sono allungate spero che troverai anche del tempo per i tuoi lavori
Ciao Neto

Immagine Allegata: CAM00493.jpg

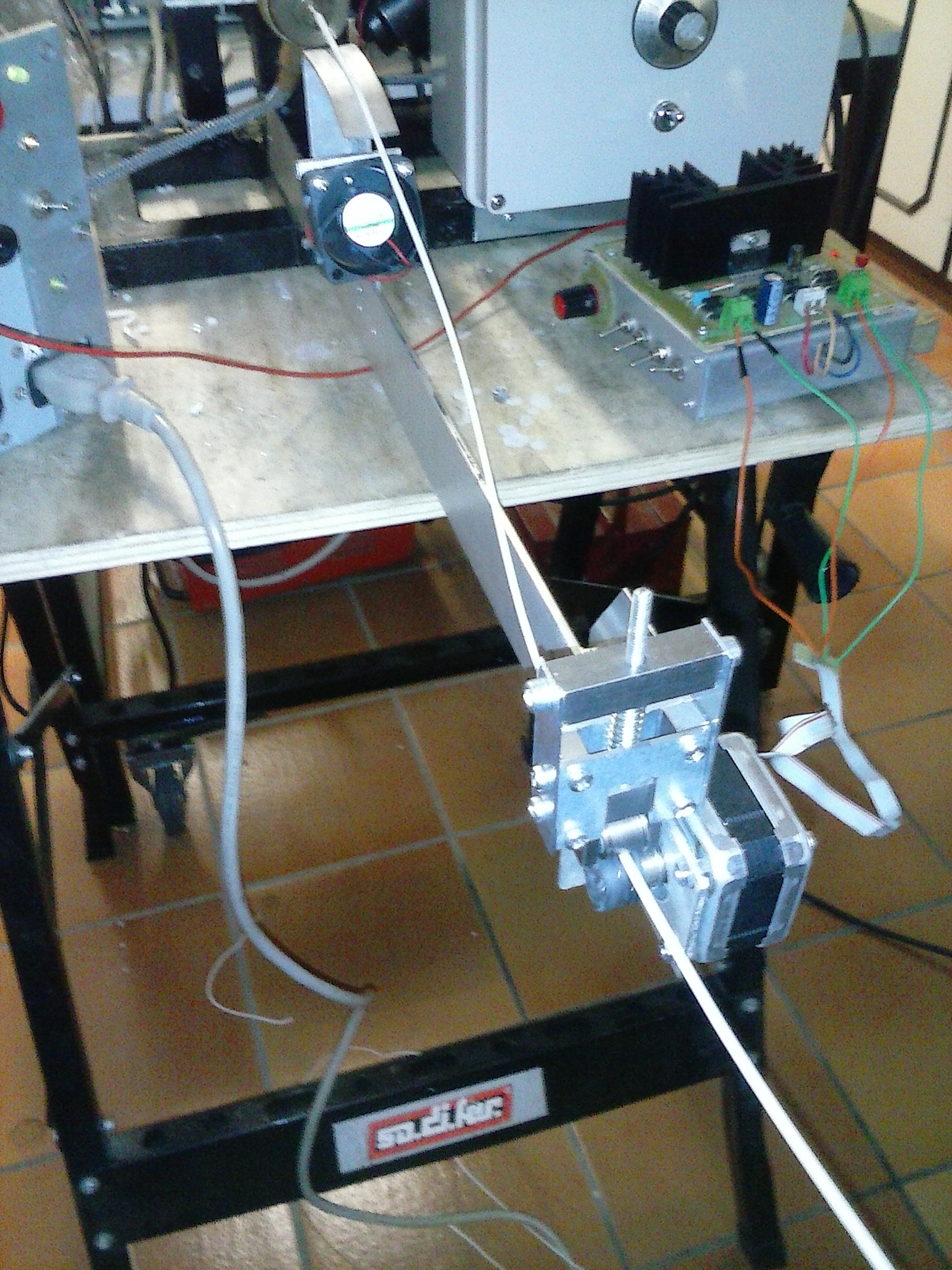

Ti mando la foto delle prove che ho fatto con raffreddamento e traino del filo

Immagine Allegata: CAM00487[1].jpg


Ciao Neto,
posso solo complimentarmi per il lavoro e la realizzazione spettacolare.

Questo fine settimana spero di ritagliare 1 o 2 ore di tempo per iniziare a saldare la schedina con tutti i collegamenti per il display con una mini schield arduino nano.
I cablaggi tutti a scomparsa sono pronti da qualche giorno, almeno quelli sono riuscito a farli
Nello scatolotto sono riuscito a sistemare i componenti provvisoriamente ma ancora migliorabile la disposizione.
Sono qui che fremo dalla voglia di provare la nuova configurazione.

Nelle tue prove vedo che con questo nuovo sistema di traino il fino esce bello e uniforme

Nel frattempo sto raccogliendo tappi di bottiglia di vari colori.....

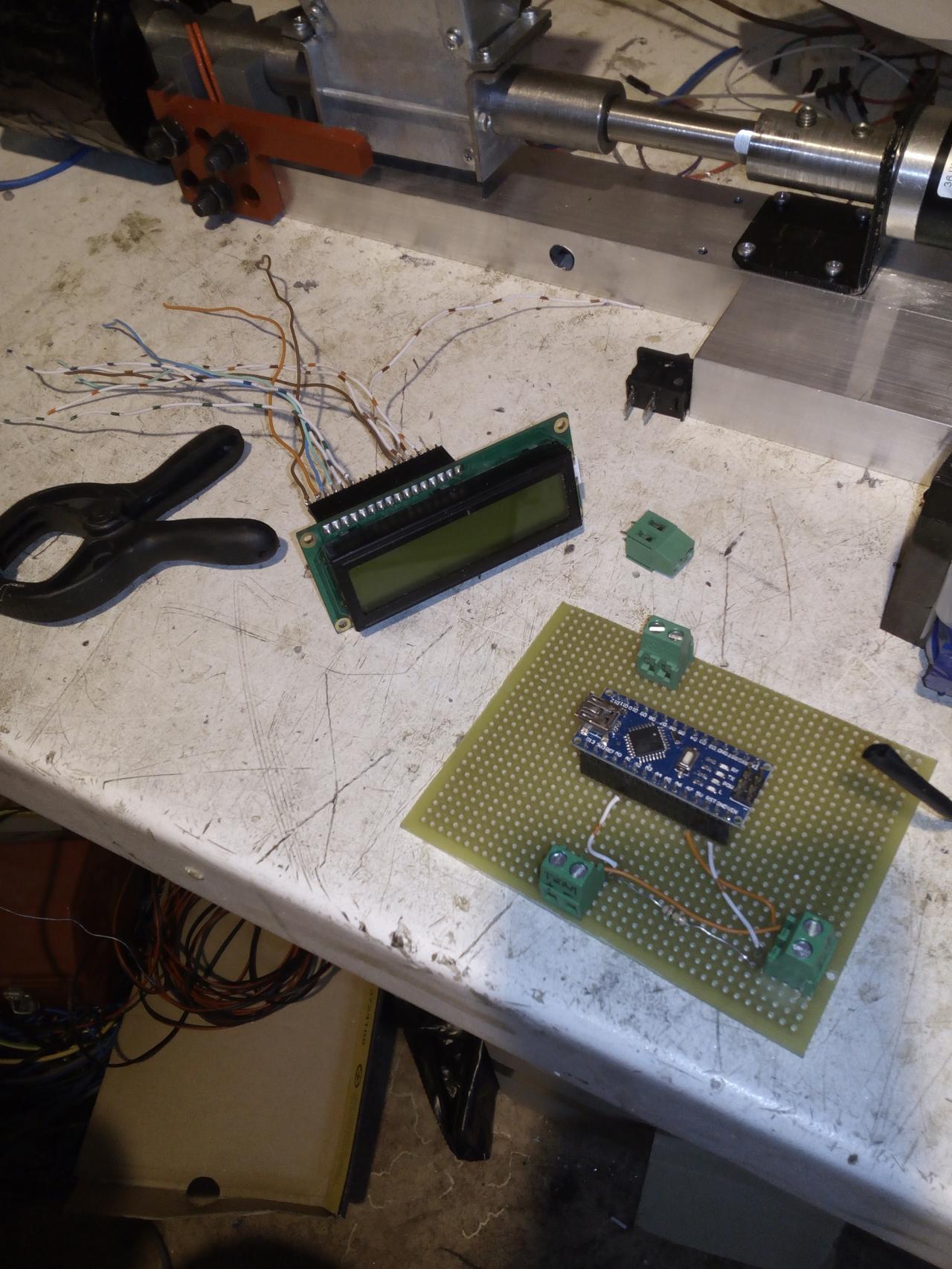

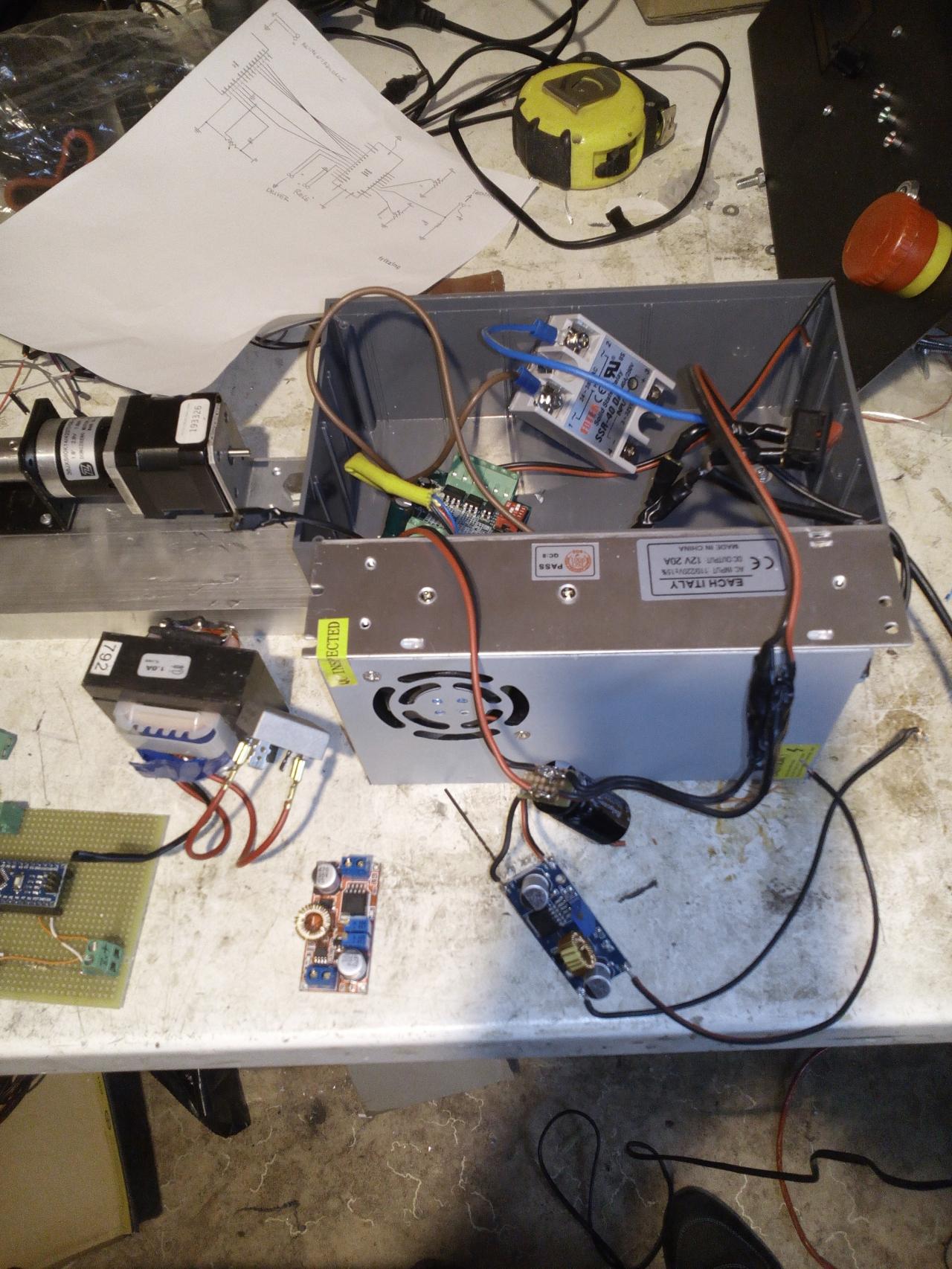

Si procede lentamente, prime saldature sulla millefori:

Bene Righetz vedo che per l'alimentazione hai adottato lo switching a 12 volt, è la soluzione più rapida ed efficiente, cosi puoi velocizzare il cablaggio del resto
Buon lavoro Neto

Fatta la prima prova di accensione, per ora niente fumo nero
Ora vado a collegare gli ultimi cavi per il driver e resistenza di riscaldamento testina. Incrociamo le dita.

Collegamenti e molti fili "volanti" primo test di rotazione clochea e qualcosa ancora da migliorare.



Ora provo ancora una configurazione vediamo se riesco ad aumentare i giri

Bene Righetz fammi sapere quando hai finito come procedono gli esperimenti ciao Neto

Righetz sbaglio o si è grippata la vite, prima di collegare il motore, la vite girava bene o con difficolta, se si non doveva bloccarsi, controlla che tutto sia in asse..ora vado a nanna domani ti leggo ciao

Non è grippata, sono le vibrazioni del motore passo passo.
Sto alimentando il driver con una tensione dimezzata rispetto al valore nominale.
Servono almeno 24 volt e ho L'alimentatore da 12

Oggi ho provato la trafila con il driver TB6560, questo se alimentato a 12 volt non da forza al passo passo, gli serve almeno 24 volt.
Ho messo un driver L6203 con alettatura maggiorata, visto che è parente stretto del L298N.
Con l'alettatura maggiorata le temperature raggiunte sono tollerabili.
Il filo è uscito bello liscio e con diametro costante, leggermente grigiastro, prende il colore dall'asse della punta che ha una specie di verniciatura a polvere.

Il grosso inconveniente è che solo dopo 30 minuti di lavoro il passo passo era bollente e il driver aveva qualche difetto su alcune saldature alla PCB in quanto bastava muoverlo per metterlo in crisi e bloccare il motore.

Mi sembra strano che il motore solo per ruotare senza un carico eccessivo diventi rovente. Il materiale una volta fuso è morbido come il budino. L'unico sforzo meccanico è la contro spinta all'indietro della punta che lavora in compressione.
Mi sa che Grysogeno aveva ragione
Sto già pensando alla soluzione alternativa.... martedì arriva un nuovo componente e si procede con un aggiornamento della struttura portante, per il resto non si cambia.

Da quello che ricordo il passo passo è sempre alimentato, sia da fermo che in movimento e il suo assorbimento dovrebbe variare poco in funzione del carico... ma sono ricordi molto vecchi, potrei sbagliarmi... Ma sicuro che è da 24 volt ???
