Spero che le saldature non siano tutte definitive.

Adesso é tutto chiaro..... Devo solo vedere come fare visto che molte saldature sono definitive... Grazie per il tempo speso per aggiustare i miei pasticci

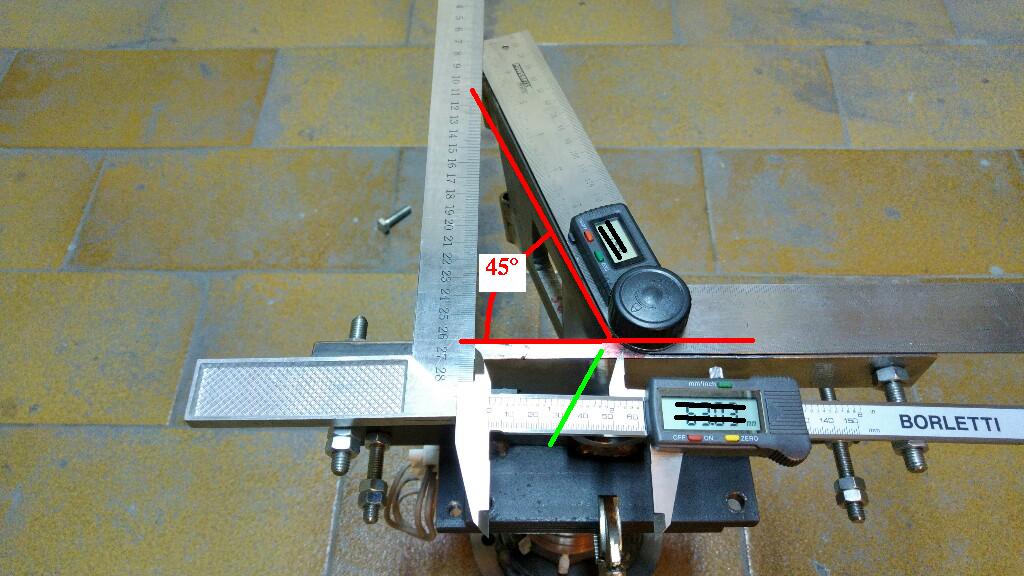

Un piccolo pasticcio l'ho fatto anche io....... la linea verde l'ho disegnata rovescia, deve stare inclinata verso destra guardando la foto

Prima di continuare con i miei errori vorrei un chiarimento... Come si vede dalla foto ho spostato di 15millimetri la piastra del rotore rispetto all asse verticale.

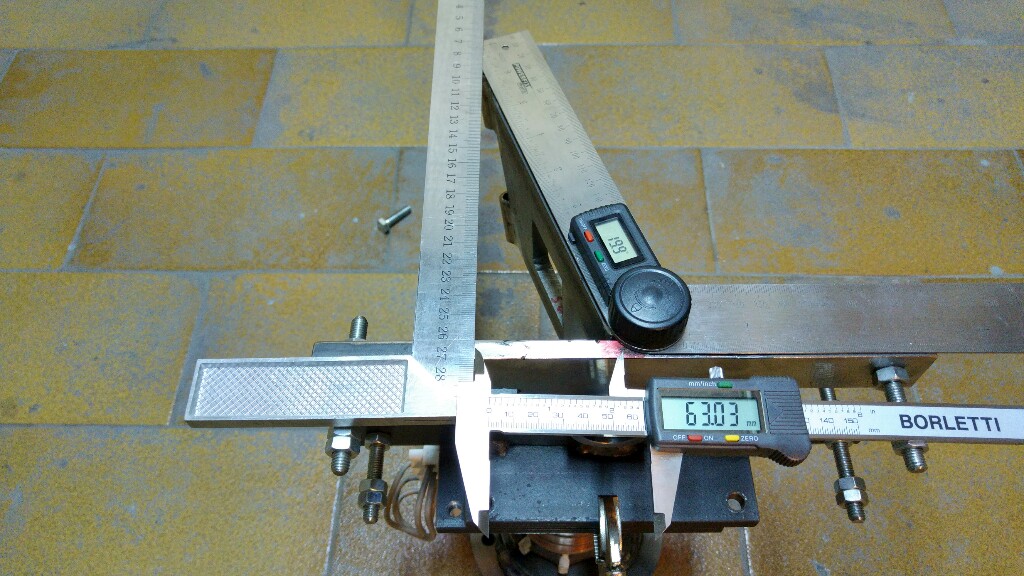

Poi dal centro del rotore delle pale ho pogiato la piastra di supporto della coda a 20 gradi però noto che all estremità dove sta la cerniera c'é un disassamento di 63 millimetri circa... Ora mi chiedo che misure rispettare?i 20gradi con disassamento cerniera 63 mm oppure devo sempre avere un disassameto di 15millimetri anche per la cerniera della coda?

Immagine Allegata: 20160625_152636_HDR-1024x576.jpg

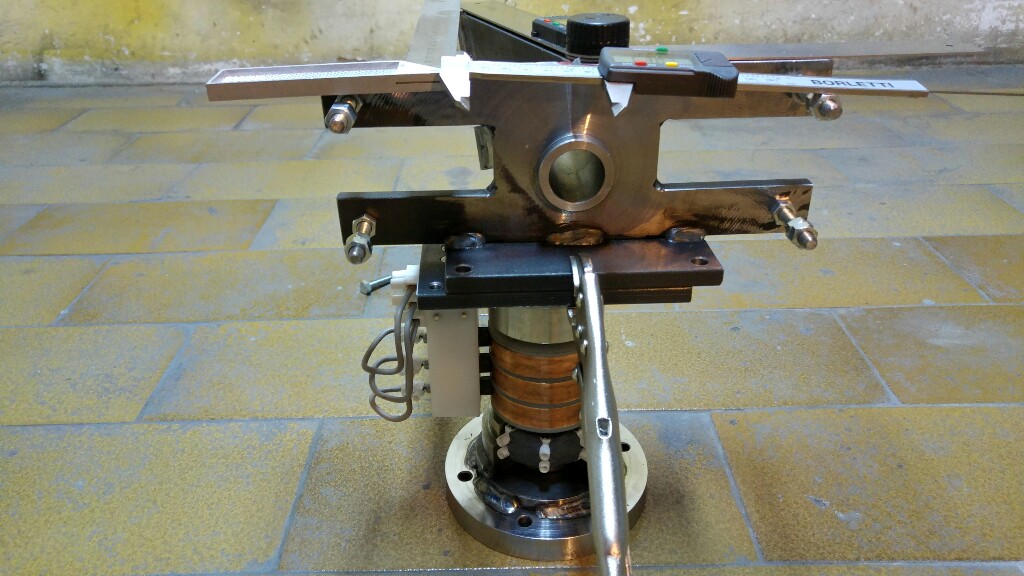

Frontale si nota il disassamento di 15millimetri tra le piastre

Immagine Allegata: 20160625_152617_HDR-1024x576.jpg


Adesso ho notato che hai modificato la foto guida ma la cerniera sta in asse con il rotore ?
... Cambio disposizione e ti metto una foto

la misura è ininfluente, l'effetto leva si sviluppa sui 15 mm.

L'angolo dei 45° è riferito al punto di saldatura del braccio della cerniera si vede anche nel disegno che avevo allegato in precedenza LINK

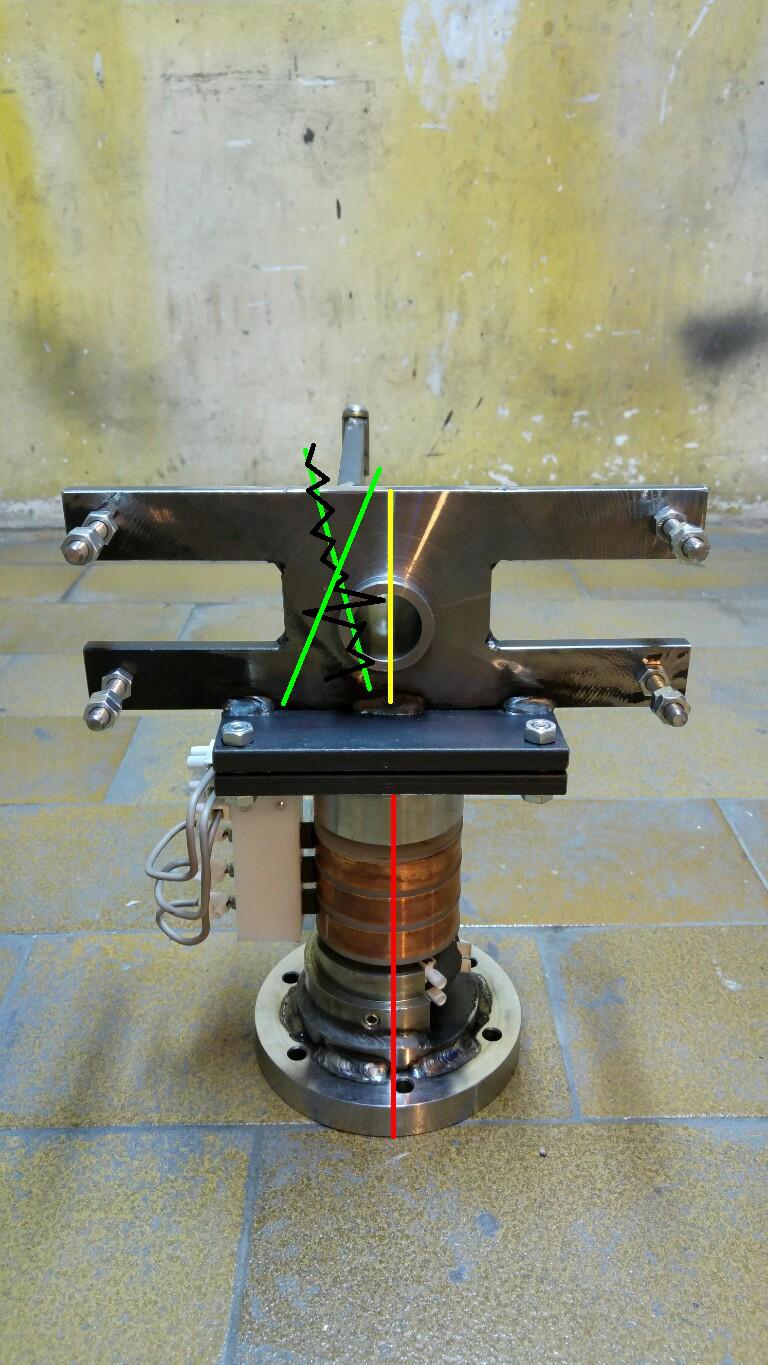

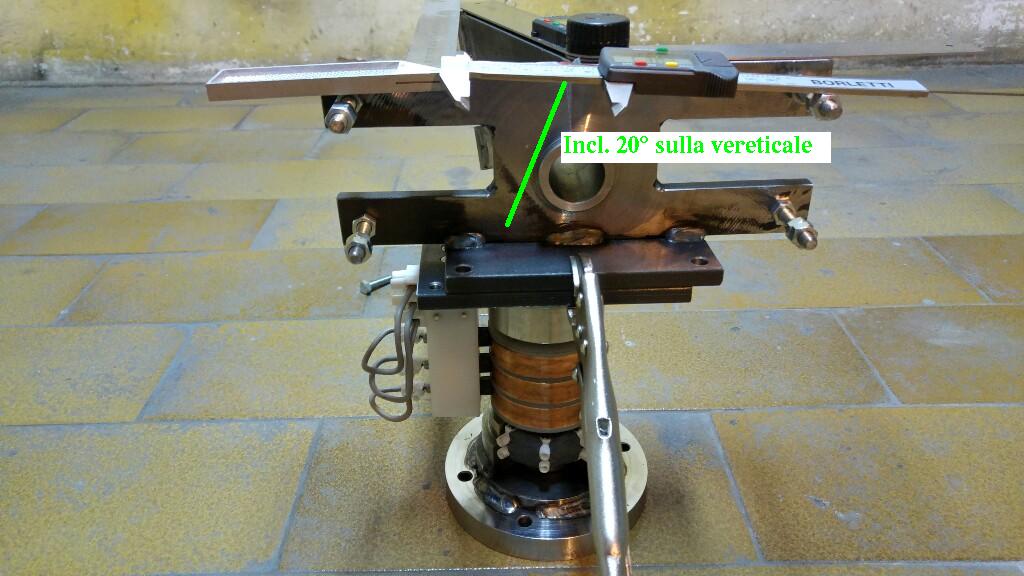

gli manca l'altra inclinazione di 20° sulla verticale quella disegnata in verde.
E' un sistema incasinato ma funziona

Quindi devo avere un angolo di 45gradi in orizzontale e allo stesso tempo fare un angolo di 20gradi in verticale?

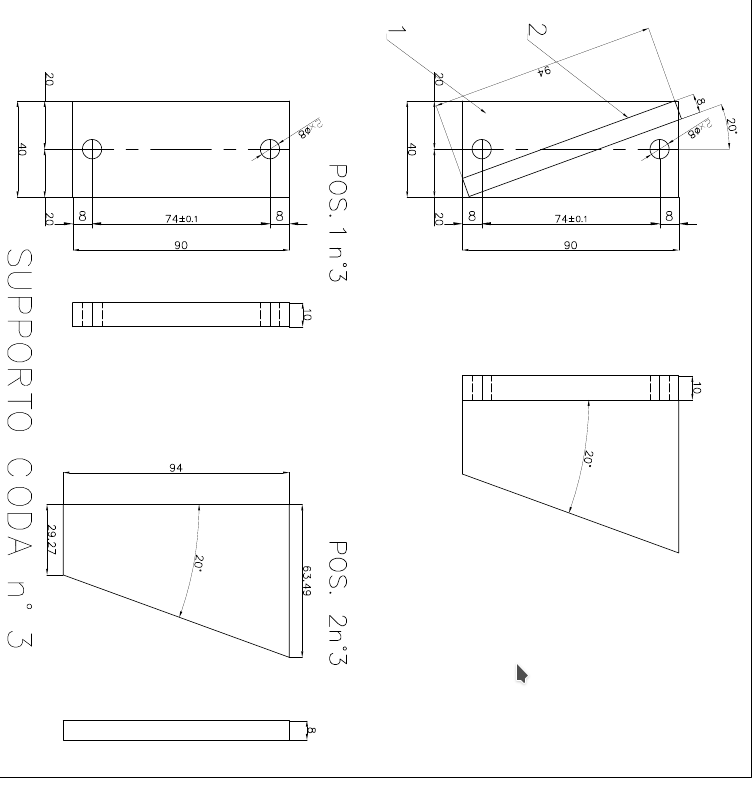

Questo è il disegno del supporto della mia coda, stessi angoli.
attaccato all'asse verticale a 45° vedi link precedente con le piastre inclinate di 20 ° sia sulla verticale che sul lato cerniera saldata.

CITAZIONE (donato, 25/06/2016 15:50:25 )

Quindi devo avere un angolo di 45gradi in orizzontale e allo stesso tempo fare un angolo di 20gradi in verticale?

Ho capito il mio problema va avanti l'angolo di 45 gradi lo riesco a fare il problema sorge per quello a 20 gradi in verticale ...
Guarda il mio supporto dietro e vedi che non ho come ancorare la piasta della coda e rispettate tutte quelle misure.
Però una mezza idea mi sta venendo sempre se posso allontanare il punto dove saldare il supporto della coda...

É un po difficile da spiegare.... Vedo di riprodurlo.... Poi ti mando la foto

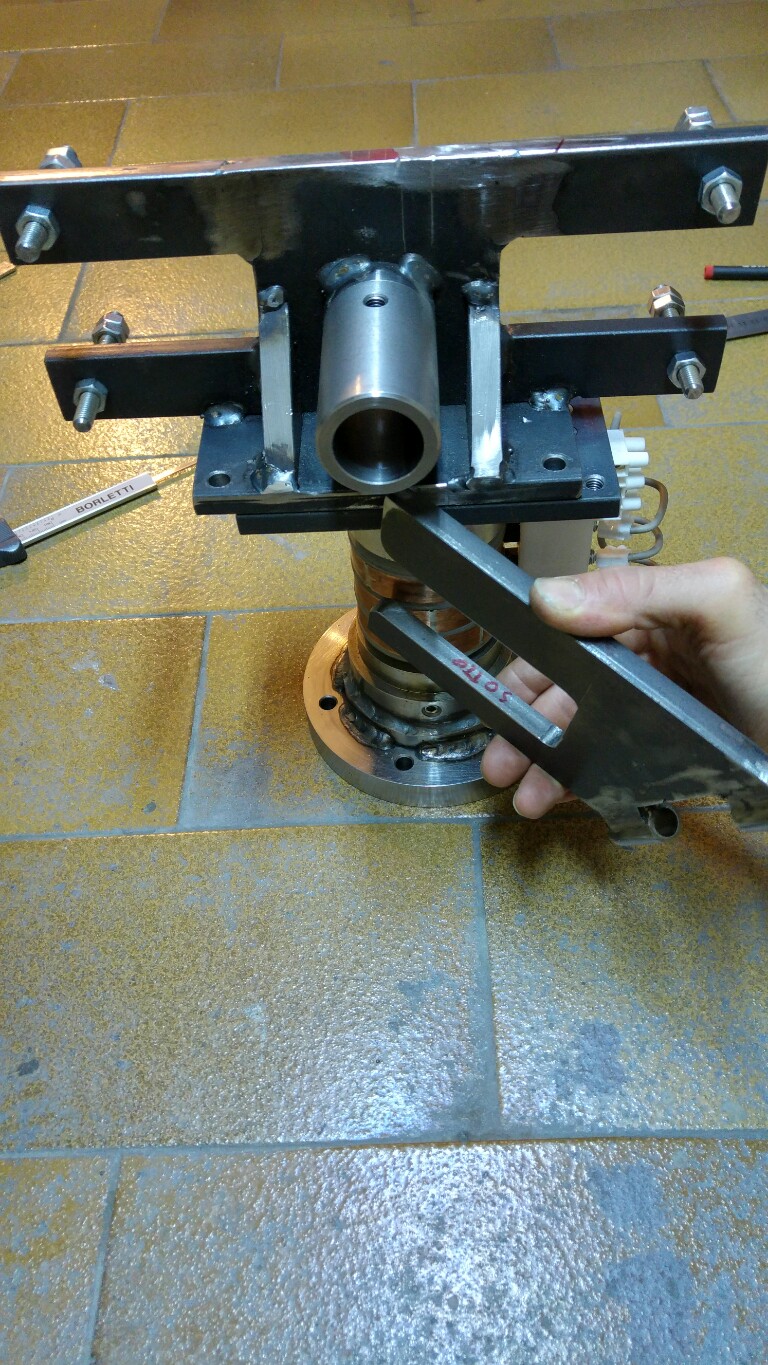

Per carirci posso allontanare il punto d'aggancio del supporto della cerniera stando sempre sullo stesso asse orizzontale ma variando l'aggancio sull asse verticale?

Immagine Allegata: 20160625_161134_HDR-768x1365.jpg


Pensi che il cilindro porta mozzo possa interferire con la piastra di supporto della coda? LINK

Tieni presente che la coda non sarà molto pesante per via che hai optato per un disassamento molto piccolo. la parte che si vede sembra una asola molto ampia, riesci ad allargarla e passarci con il cilindro in mezzo senza interferire?

Ha capito benissimo la situazione non posso inclinare la piasta. Sulla verticale proprio per questo motivo

Si può fare!

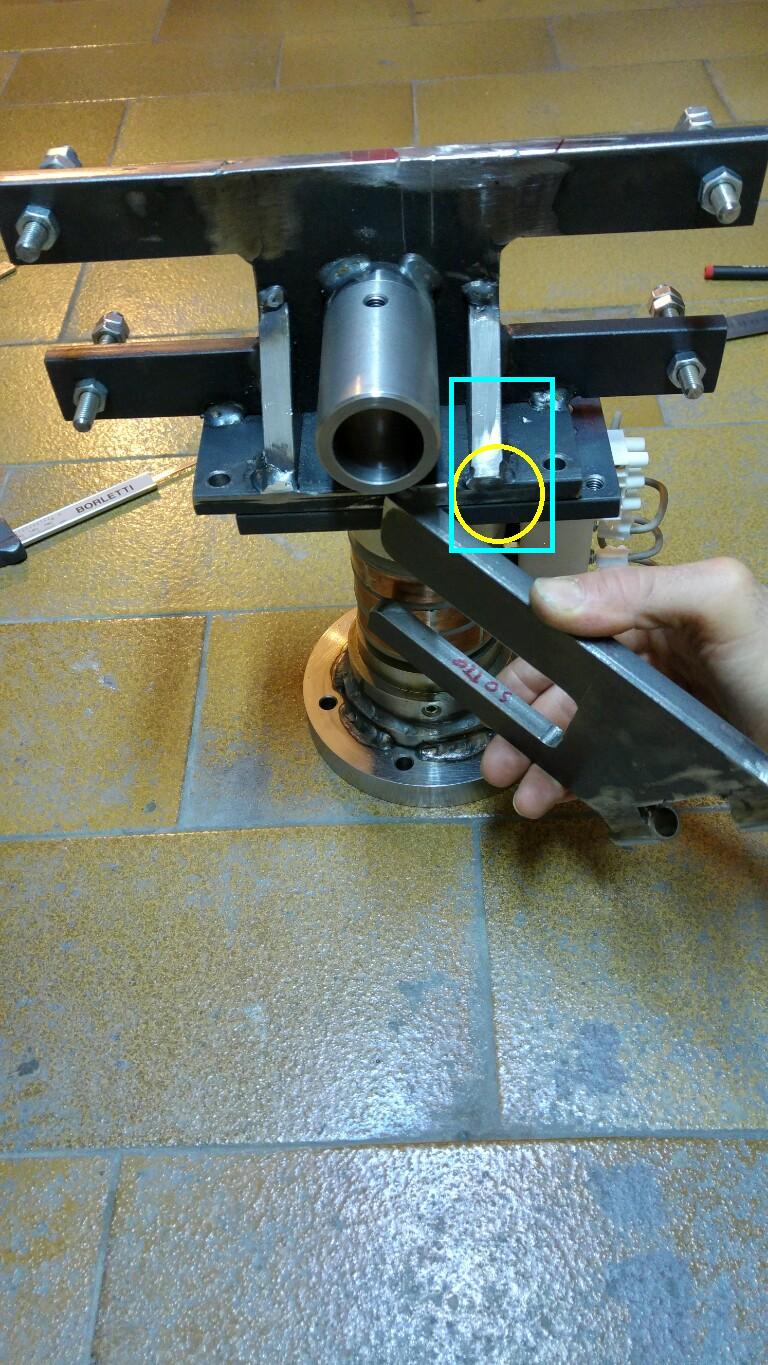

Il punto di ancoraggio lo vedo bene evidenziato dal cerchio giallo.
Non credo che in quel punto ci siano problematiche particolari.
Visto che con la saldatrice vai alla grande, crei una piastra non molto grande alta 6 cm e larga 3 cm e la saldi creando il basamento vedi quadrato azzurro. La utilizzi per saldare il supporto coda.
Può essere una soluzione valida?
