Come procedono i lavori?

Nel frattempo ho provato le pale simili alle tue che ho preso su e-bay.
Sul mio generatore non ce la fanno a spingere sotto carico.
Sono adatte per generatori con poca coppia tipo il tuo.... senza carico prenderanno tanti giri da far paura

Ciao!i lavori stanno procedendo mooolto lentamente per questione di tempo... Ma la cosa importante é che procedono...ho finito il supporto prolunga cerniera in modo definitivo e sto iniziandi a dare una mano di fondo alle parti finite

Per quanto riguarda le pale io non so ancora come si comporteranno con il mio generatore e a che velocità di vento inizieranno a girare ma cmq io prima di montare il tutto gia mi preparerò il mozzo sia per 3 che per 5 pale poi bisogna solo provare...non vedo l'ora

Ciao ragazzi é da un po che non scrivo causa svariati impegni ma comunque sono andato avanti nel progetto . ho dato una mano di fondo e una di bianco a tutte le parti ormai completate e ho fatto tutte le saldature che prima erano provvisorie e pian piano sto montando il tutto... Domani tempo permettendo provo un po a bilanciare il tutto sull'asse verticale aggiungendo il peso della coda a un tot di distanza... Appena possibile metto una foto del lavoro quaaasi ultimato

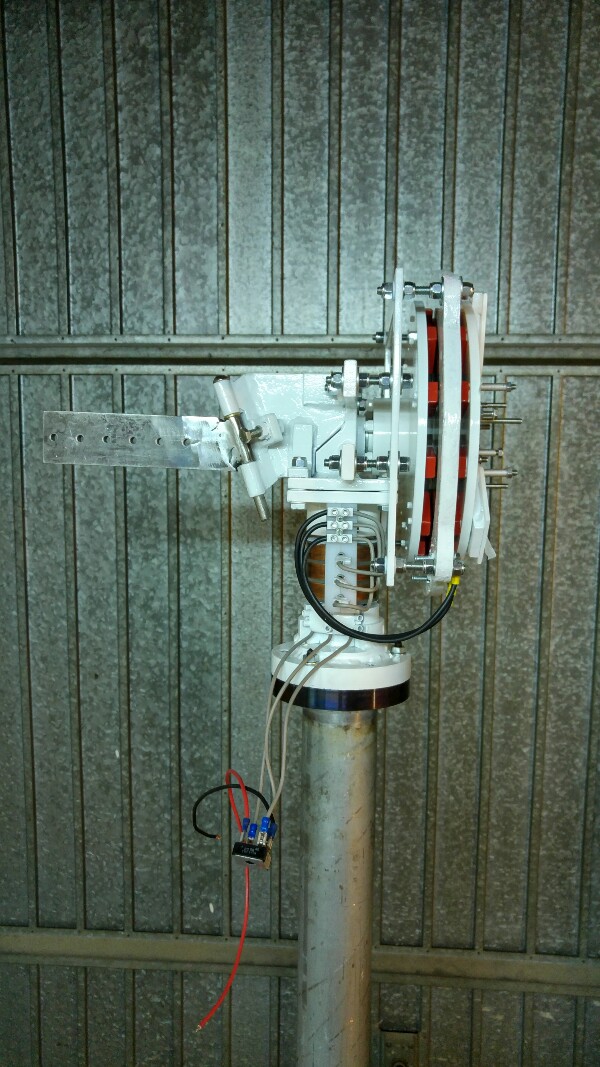

Ed ecco che prende forma

Immagine Allegata: 20160723_180223_HDR-600x1067.jpg

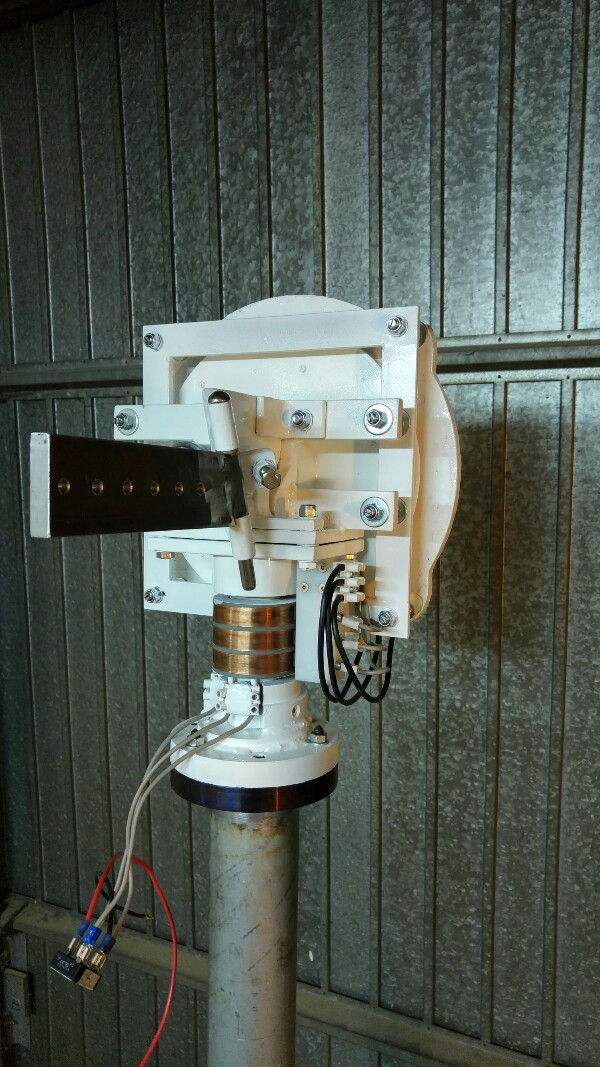

Vista da dietro...
La cerniera della coda sia a destra che a sinistra non va oltre un angolo di 90gradi in modo che la coda non tocchi mai il rotore

Immagine Allegata: 20160723_180242_HDR-600x1067.jpg

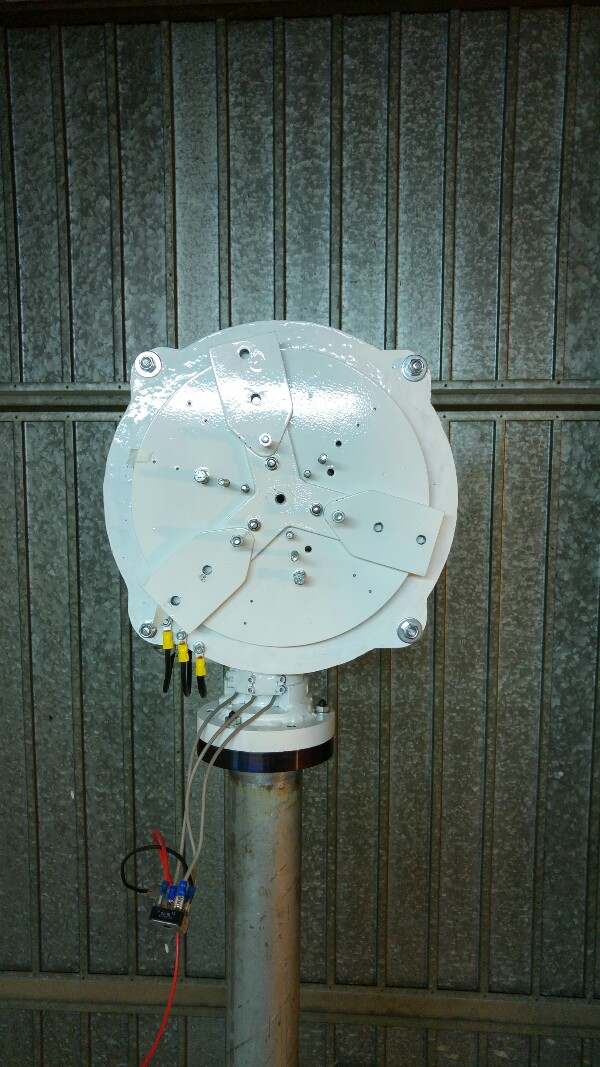

Vista frontale
Tutti quei perni in piu che si vedono sul rotore alcuni servono per l'equilibratuta mentre gli altri mi serviranno nel caso voglio provare il rotore con 5 pale

Immagine Allegata: 20160723_180203_HDR-600x1067.jpg

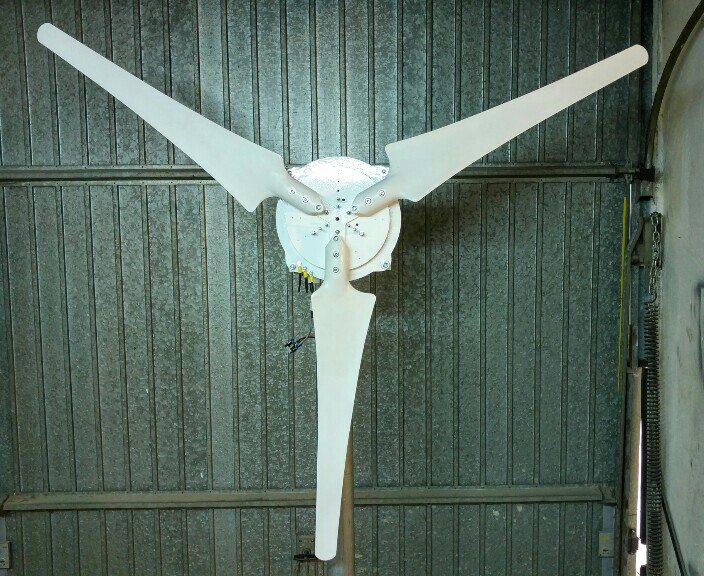

Vusta frontale... Mi serve qualche consiglio sull ogiva centrale che diametro fosse ideale?

Immagine Allegata: 20160723_180901_HDR-1024x576-1.jpg


perchè 5 pale? forse volevi dire 6 ?
volendo potresti provare come va anche con 4 pale e con 2

Bellissimo!

Vedrai che anche con solo 3 pale girerà molto veloce.
Per motivi estetici non esagererei con la dimensione dell'ogiva.
La stessa ditta che mi ha spedito le pale simili alle tue, l'ogiva ha la dimensione che copre la seconda vite di fissaggio della pala.
Rimarrei con quelle proporzioni.

CITAZIONE (inventoreinerba, 23/07/2016 20:46:29 )

Ho un altra domanda da fare l'ogiva deve avere la forma di una mezza sfera? O tipo mezzo uovo?

Il collettore con i contatti conviene creare qualche carterino di protezione per gli agenti atmosferici?

Sto iniziando a pensare al regolatore di carica... Qualcuno può aiutarmi?

purtroppo io non conosco nessun regolatore per eolico.
se fosse per me io farei le cose in modo originale:
metterei per ogni bobina un ponte schottky ,e poi sarei libero
di decidere quante bobine collegare (magari anche secondo la forza del vento o le dimensioni delle pale)
in pratica si collegherebbero tutte le bobine per opporre una buona coppia, oppure soltanto alcune bobine in caso di vento debole o pale con poca coppia.
quindi manderei questa corrente ad un alimentatore switching di quelli che si trovano sulla baia a pochi euro.
questa è la mia indole da inventore.
per un regolatore che funziona già sarà meglio che senti righetz.(anche perchè la coppia la puoi regolare comunque aumentando il numero delle pale)

Ok man mano si vedrà anche perche devo vedere ancora cone si comporta con il vento

Attendiamo il vento per il battesimo.

Le prove da fare sono tre:
La prima collegare una lampada da auto dopo il ponte a diodi e vedere come la accende una volta a regime e misurare tensione e corrente erogata.

La seconda vedere quanti volt genera in tensione già raddrizzata senza carico.

La terza senza carico in piena rotazione vedere quanto ci mette a fermarsi mettendo in corto le tre fasi prima del ponte raddrizzatore.
Serve per capire in caso di emergenza se lo devi bloccare se non si ferma le pale sono troppo "potenti" per il tipo di alternatore.

Dalle prime due ci si rende conto di che tipo di regolatore poi servirà.
12 o 24 Volt? Sarà Eolo a dircelo
