Vorrei realizzare un impianto ad isola
FinePagina

ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 12:47:17

Si ... ma in caso di ombreggiamento causa nuvole hai forti sbilanciamenti.
Per cui ti consiglio di mettere a tutte le stringhe i diodi ... anche perché se a uno solo arriva la potenza di tutti gli altri ti salta il pannello.



Modificato da ITA815 - 17/12/2016, 13:07:22


Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 13:44:33

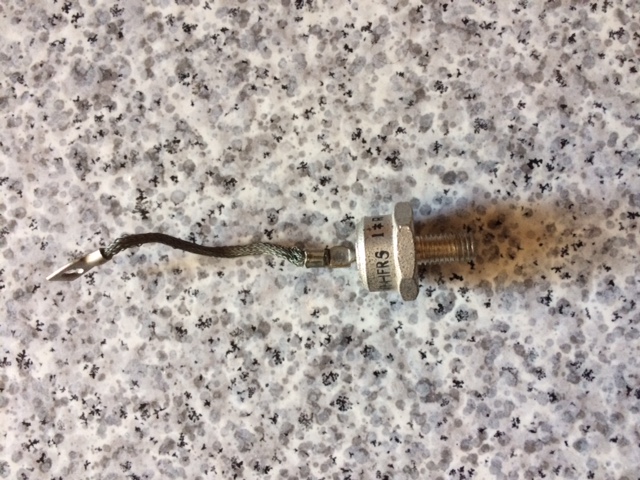

Ita, ne ho in casa alcuni da 40/41A sigla 41HFR5 , 40HFR5,
Vanno bene lo stesso anche sono più grossi?



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 13:56:22

Foto
Ho guardato adesso le caratteristiche, hanno un voltaggio di 50v, forse sono pochi



Immagine Allegata: IMG_0500.JPG

ForumEA/P/IMG_0500.JPG



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 16:06:00

Sono pochi ... devono arrivare almeno alla tensione di picco senza carico ... e in tutti i modi è sempre meglio il doppio di tensione rispetto alla tensione dei pannelli in serie senza carico.
Per la potenza andavano benissimo.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 16:44:33

I due pannelli hanno un voc di 37,6X2 = 75,2 V quindi da questo voltaggio in su, ed almeno 16 A.Giusto?
Ita, mi sta venendo un dubbio, ma l'abbinamento che ho fatto, aggiungendo una stringa di due pannelli a 60 celle alle stringhe che avevo a 72 celle, con tensione diversa, totale 75 V e potenza di 8 A contro una tensione di 129 e potenza di 5 A delle altre stringhe, mi pregiudica il buon funzionamento dell'impianto?



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 17:25:56

129 volt non esiste.
Io ho 6 pannelli da 72 celle a 36 volt e al massimo arrivano a 90 volt.
A 129 volt ci arrivano solo pannelli da 48 volt ... cosa che penso tu non abbia.
Se i tuoi pannelli principali sono a 48 volt allora i pannelli che hai aggiunto non vanno bene ... non compromettono il resto dell' impianto se gli metti un diodo ma vanno a regime solo a tensioni più basse che il tuo inverter non lavora su quelle tensioni.
Sei sicuro delle potenze e delle tensioni di tutti i pannelli che hai installato ?



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 18:14:45

CITAZIONE (Ico59, 17/12/2016 17:25:56 ) Discussione.php?214028&1#MSG3

Come dicevo nel post di presentazione oggi mi sono arrivati i pannelli (12) i dati di targa sono i seguenti:
Marca Solarworld
P max 185 w
Voc 43,2
Isc 5.76 A
Vmp 36,00 V
Imp 5


Questi sono i dati dei pannelli da 185 w, collegati con n stringhe di 3



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 18:17:27

È questi i dati dei pannelli arrivati adesso.



Immagine Allegata: IMG_0493.JPG

ForumEA/P/IMG_0493.JPG



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 18:24:28

CITAZIONE (Ico59, 17/12/2016 18:14:45 ) Discussione.php?214028&19#MSG280

CITAZIONE (Ico59, 17/12/2016 17:25:56 ) Discussione.php?214028&1#MSG3
Come dicevo nel post di presentazione oggi mi sono arrivati i pannelli (12) i dati di targa sono i seguenti:
Marca Solarworld
P max 185 w
Voc 43,2
Isc 5.76 A
Vmp 36,00 V
Imp 5


Questi sono i dati dei pannelli da 185 w, collegati con n stringhe di 3

Cosa vuol dire "n stringhe di 3" ?



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 18:34:05

CITAZIONE (ITA815, 17/12/2016 18:24:28 ) Discussione.php?214028&19#MSG282

CITAZIONE (Ico59, 17/12/2016 18:14:45 ) Discussione.php?214028&19#MSG280
CITAZIONE (Ico59, 17/12/2016 17:25:56 ) Discussione.php?214028&1#MSG3
Come dicevo nel post di presentazione oggi mi sono arrivati i pannelli (12) i dati di targa sono i seguenti:
Marca Solarworld
P max 185 w
Voc 43,2
Isc 5.76 A
Vmp 36,00 V
Imp 5

Questi sono i dati dei pannelli da 185 w, collegati con n stringhe di 3

Cosa vuol dire "n stringhe di 3" ?


Niente mi è scappata una enne.
Sono 4 stringhe da 3.
Ma come vedi il voc è di 43,2v



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 18:38:00

Che inverter hai ?
Mi serve la sigla completa.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 18:40:56

Pip 4048 mse
Accetta 145 V di voc



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 17/12/2016 18:46:30

Non è per caso che hai collegato 3 pannelli da 72 celle in serie ?
Penso che tu non abbia fatto questa pazzia ...
Dai vari manuali che ho letto sul PIP 4048 la tensione a vuoto massima sopportata sono 105 volt ... 129 volt di ingresso lo strini a lungo andare ... per prima cosa saltano le ventole di raffreddamento.
I pannelli da collegare in serie sono solo 2 e non 3 altrimenti vai fuori range operativo che deve stare tra i 56 volt e i 72 volt.



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 17/12/2016 18:49:15

"n stringhe di 3" è uguale a:

n= blocchi di pannelli da parallelare
stringhe di 3= 3 pannelli in serie

avendo 12 pannelli si avranno 4 blocchi in parallelo composti da stringhe di 3 pannelli.

O-O-O Voc 43,2V*3=129,6V - Vmp 36V*3=108V Imp 5A
|____|
O-O-O Voc 43,2V*3=129,6V - Vmp 36V*3=108V Imp 5A
|____|
O-O-O Voc 43,2V*3=129,6V - Vmp 36V*3=108V Imp 5A
|____|
O-O-O Voc 43,2V*3=129,6V - Vmp 36V*3=108V Imp 5A
|____|
|____|
MPPT Voc 43,2V*3=129,6V - Vmp 36V*3=108V Imp 20A (Wmp=2160)

Altra cosa non indifferente!
Mai mettere in serie pannelli con differenti Imp!
Per esempio, i 12 pannelli da 185W di Ico59 hanno una Imp di 5A, gli altri da 250W hanno una Imp 8,23A, se li mettiamo in serie anche con uno solo di quelli da 5A, nella stringa non potranno scorrere più di 5A, quindi il pannello da 250W diventa da 185 e anche meno viste le differenze anche della Vmp!!!

Non è possibile metterli neanche in parallelo visto che la Vmp e la Voc sono molto differenti (probabilmente quelli da 185W sono a 72celle, mentre quelli da 250W sono a 60celle)!

Pannelli differenti richiedono Mppt differenti, salvo che o la Vmp e Voc o la Imp coincidano.

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 17/12/2016 18:49:38

CITAZIONE (ITA815, 17/12/2016 18:46:30 ) Discussione.php?214028&19#MSG286

Non è per caso che hai collegato 3 pannelli da 72 celle in serie ?
Penso che tu non abbia fatto questa pazzia ...
Dai vari manuali che ho letto sul PIP 4048 la tensione a vuoto massima sopportata sono 105 volt ... 129 volt di ingresso lo strini a lungo andare ... per prima cosa saltano le ventole di raffreddamento.
I pannelli da collegare in serie sono solo 2 e non 3 altrimenti vai fuori range operativo che deve stare tra i 56 volt e i 72 volt.


Ita, hai letto il mio messaggio sopra?
Il mio modello accetta fino a 145v, ne abbiamo abbondantemente già discusso con Claudio, che mi ha suggerito questa configurazione.
