Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 07:49:12

il problema sarà l'aggiornamento dei dati ogni quanto fare la fft


io direi difare 512 acquisiziooni al secondo per 1 o due secondi così da avere canali da 1Hz o da 1/2 hz


e provare a fare un aggiornamento ad ogni acquisizione (ci vorra una dll)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 18/10/2016 10:12:38


CITAZIONE

CITAZIONE

PS:Io 25 anni fa...avevo 2 anni...


azz quanto sei giovane , beato te.

Non so perchè ma quando parlo della mia età cambio base...passo all'esadecimale e mi faccio anche lo sconto di qualche anno!



CITAZIONE (qqcreafis, 18/10/2016 07:49:12 ) Discussione.php?214035&12#MSG168

io direi difare 512 acquisiziooni al secondo per 1 o due secondi così da avere canali da 1Hz o da 1/2 hz

Mi allineo sulle tue specifiche e butto giù qualche dato...

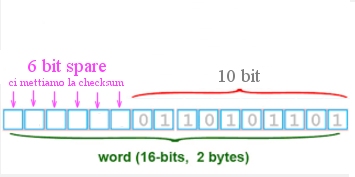

Se facciamo 512 acquisizioni al secondo dobbiamo inviare il dato ogni 2 ms...il dato da inviare ha 10 bit...quindi inviamo 2 byte. La parte spare la usiamo per la checksum:

http://www.energialternativa.info/public/newforum/ForumEA/N/StrutturaDatiDaInviare.jpg



questo perchè, se usiamo la seriale a 19200, per inviare il dato ( 2 byte con checksum ) impieghiamo 1.2 ms.

E quindi ci siamo...ma lo facciamo inviando un treno che non si ferma mai...quindi , se vogliamo rimanere con la seriale, dobbiamo evitare il pacchetto dati ...ma se facciamo il barbatrucco di inviare il dato 'fuso' con la checksum...siamo nuovamente a cavallo.

CITAZIONE
e provare a fare un aggiornamento ad ogni acquisizione (ci vorra una dll)

Al momento siamo a una trasformata ogni due dati in arrivo...è da provare...ma abbiamo enormi margini di miglioramento.



Modificato da Bolle - 18/10/2016, 10:21:51


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 18/10/2016 11:47:50

Come dice proxy...godeaaaa!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 18/10/2016 12:53:52


CITAZIONE

ti ci vuole una contattiera con 100 contatti .. si potrebbe fare con uno stampato e saldature


Io avevo suggerito Questo

Mi rendo conto che ci vogliono occhi buoni e mano ferma, ma avresti il vantaggio di non pastrocchiare troppo il cavo; le varie permutazioni le potresti fare con comodo stando stando dentro casa senza prendere freddo anche considerando che i tuoi 100111 anni di età si fanno sentire.



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 18/10/2016 13:04:49

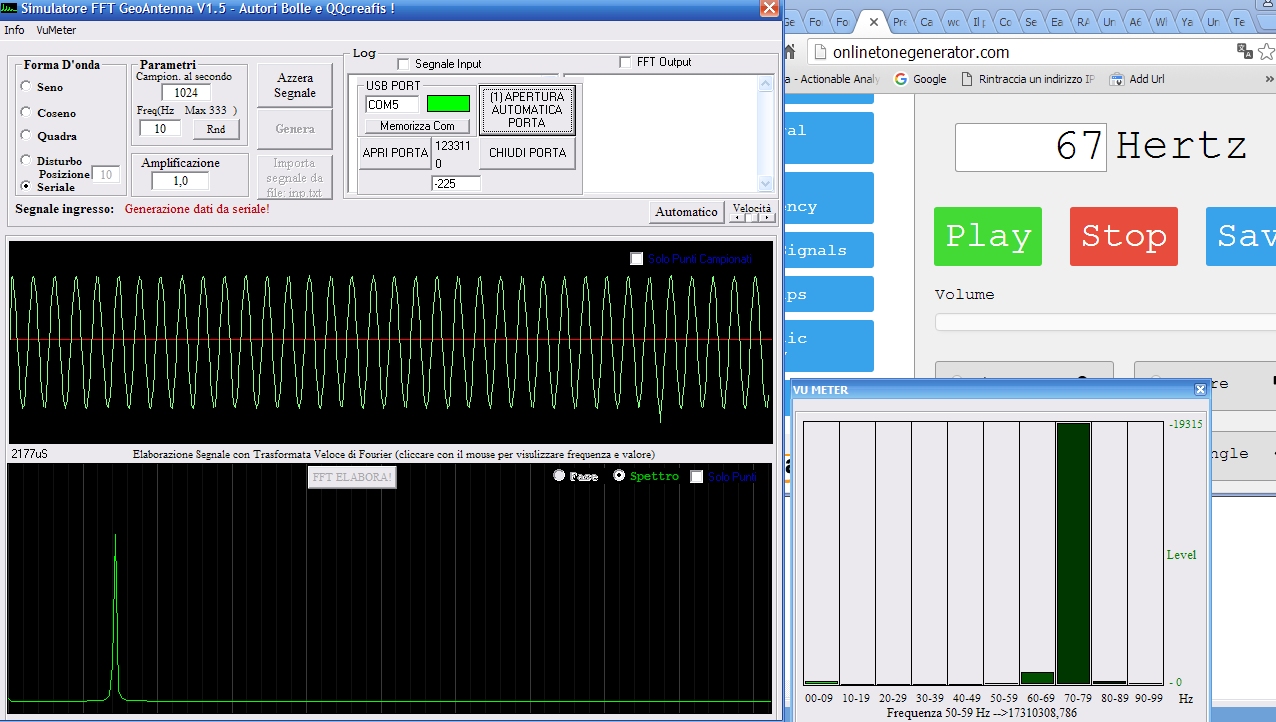

Spettacolooooooooooo ... 'sistemata' la trasmissione dati...tutto da presa audio...che figata pazzesca!

http://www.energialternativa.info/public/newforum/ForumEA/N/Spettacolo.jpg




CITAZIONE
Io avevo suggerito

mi sa che faccio come dici...

CITAZIONE
Io mi divertirei con la risonanza di Shuman

che roba è?



Modificato da Bolle - 18/10/2016, 14:53:04


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 18/10/2016 13:12:24



CITAZIONE

CITAZIONE
Io mi divertirei con la risonanza di Shuman

che roba è?


Tieni da conto cosa potresti misurare:
LINK



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 18/10/2016 14:50:06

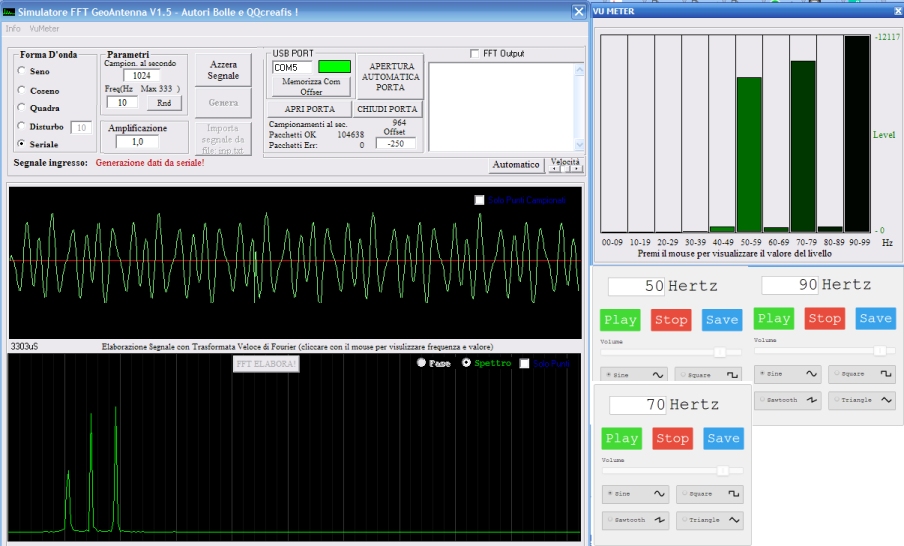

Ma come facciamo a mandare più sinusoidi audio? Semplice...apriamo diverse finestre nel browser del sito e si può regolare anche il volume http://onlinetonegenerator.com/

Una cosa da fare, ma ipotizzo sia dovuto proprio all'uscita audio, è la taratura dell'offset...questa cosa non dovrebbe accadere con io dati provenienti dall'antenna...ma cmq si può sistemare a livello SW. Spingendo al massimo la trasmissione dati seriale sull'arduino siamo riusciti ad arrivare a 960-990 trasmissioni al secondo......il che ci consente di avere un quasi allineamento con la frequenza...infatti c'è uno scarto minimo!


Quindi...come risponde il simulatore della GeoAntenna? Risponde benissimissimo... !!!Non ci credete?

http://www.energialternativa.info/public/newforum/ForumEA/N/FFTConTreSinusoidi50-70-90Hz.jpg




Questo è quello che esce fuori...incantevole!

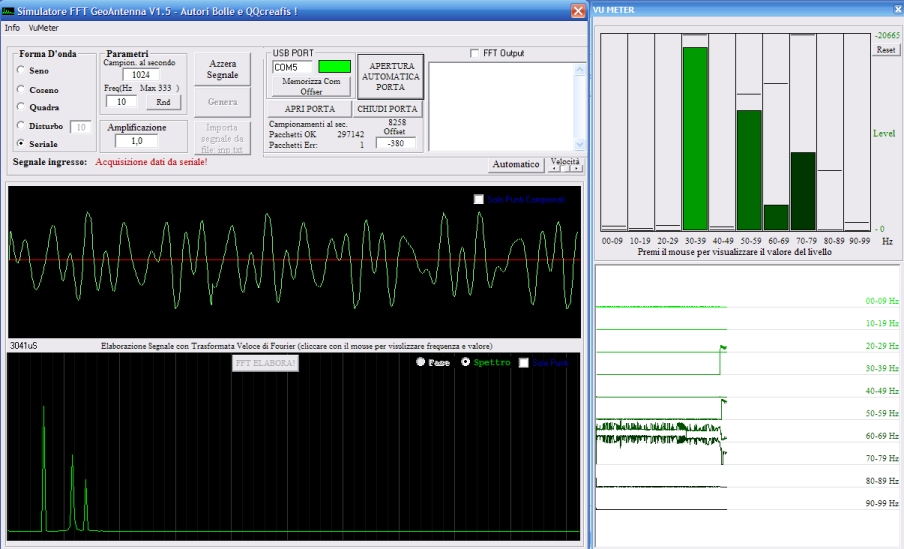

E' nasciuto anche il grafico con i pennini sulle frequenze...dovrebbe bastare un sol colpo d'occhio per vedere cosa è accaduto...è una prima versione...migliorerà!

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreGeoAntennaConPennini.jpg



Qualcuno vuole l'exe ed il codice per replicare l'esperimento?Basta solo un arduino e un jack audio....



Modificato da Bolle - 18/10/2016, 18:34:37


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 21:19:51

bisogna informarsi sulle frequenze dei sommergibili fanno mezzo mondo (o tutto?) in acqua salata molto conduttiva .. quindi è li che bisogna cercare .



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 21:30:22

76Hz US

82Hz ex SOVIET



quindi le f più basse passano meglio .. quindi c'è speranza



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 21:33:45

proviamo a cercare geoantenna



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 21:44:03

http://www.antentop.org/016html/016_p78.htm

rx tx ????????????



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 18/10/2016 22:36:55

che informazione si può estrarre da una fase???????????


comunque per fare mezzo mondo in vlf bastano pochi W (ci vuole una centrale elettrica ! per via del basso rendimento)

per fare qualche centinaio di km quindi basteranno qualche mW di onde em,

ce la farà un terremoto che libera un'energia spaventosa a fare questi pochi mW???



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 19/10/2016 03:45:51


CITAZIONE

proviamo a cercare geoantenna

l'ho fatto ...esce questa discussione

CITAZIONE
che informazione si può estrarre da una fase???????????

se ti riferisci alla visualizzazione ...al momento nulla...ho visto il grafico ( atm(img/real) ) non si capisce molto ...meglio lo spettro.
si potrà sempre fare sul sw di analisi OFF-LINE

Cmq ora il SW è completamente automatico ed è praticamente terminato!
Effettua due trasformate al secondo...non mi sembra abbia senso effettuare più trasformate...pensiamoci bene!

Manca il salvataggio di tutti i dati...devo ancora realizzare un sistema per effettuare analisi a posteriori con un playback (tipo registratore che da vedere avanti/indietro nel tempo etc anche da remoto)che ci consenta di fare una veloce correlazione...avendo i dati originali si possono cambiare le analisi anche a posteriori.

Se dovesse servire...il server del forum si piegherà alle nostre esigenze per la condivisione dei dati ...verrà utilizzato il servizio di telegram che ci avviserà in tempo reale su eventuali anomalie...insomma abbiamo sia i mezzi che le competenze!

In sintesi manca:
1. scavetto e sotterramento del tubo
2. collegamento fili
3. amplificatore
4. cavo schermato seriale che dal pozzetto della geoantenna arriva a casa

...e poi si vola!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 19/10/2016 03:57:26

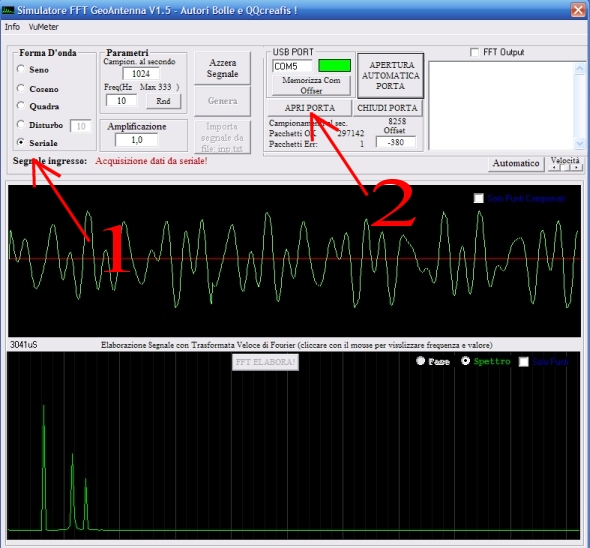

Allego la Versione 1.5 del Simulatore GeoAntenna...nello zip c'è il codice per l'arduino.
Per acquisire i dati reali ...premere l'opzione Seriale, configurare la porta su cui è inserito l'arduino, agganciare l'uscita audio del pc sul convertitore A0...mandate sull'audio del pc le frequenze e le forme d'onda che volete

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreFFTGeoAntennaV1_5.jpg



Scarica allegato

SimulatoreFFTGeoAntennaV1_5.zip ( Numero download: 153 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 19/10/2016 10:14:37

Non so se hai mai visto quei programmi per comunicazioni digitali tipo psk31 e protocolli vari, o ricevitori SDR che, oltre a presentare la "scala" nel dominio delle frequenze, presentano una finestra che viene denominata "waterfall" che appunto dove si vedono i segnali scorrere verticalmente, con le varie interruzioni e pure la larghezza di banda occupata.
Alle volte vengono visualizzati dei "birds" che corrono orizzontalmente lungo lo spettro, in pratica una portante che scansiona, di probabile origine militare, e che viene visualizzata con una certa angolazione dovuta alla velocità (che si può variare) del waterfall...
Per farsi un'idea di come si presenta:
LINK
Provate sul primo link che sicuramente funziona.



---------------
