Bolle
| Inviato il: 31/10/2016 19:12:15
|
non ho capito...non ti funziona il SW arduino della geoantenna?forse la seriale del PC non ce la fa a stargli dietro?CPU impegnata?

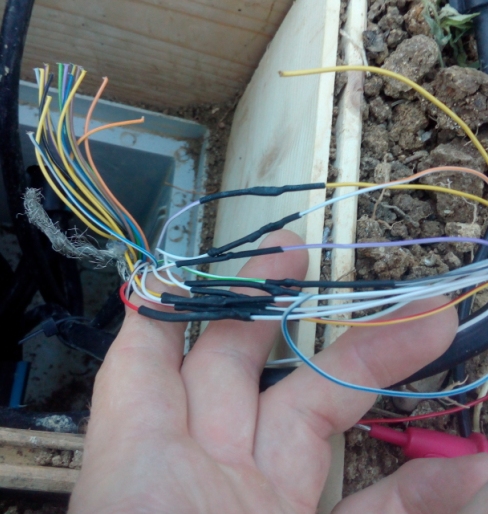

Le operazioni di saldatura sono molto lunghe...lunghissime....anche essendo un elettricista ...vado come una lumachina...ho saldato solo un cavo su 4...domani spero di finire le saldature...però verifico tutto , saldatura dopo saldatura con termorestringente!
Ho misurato l'impedenza...delle 25 spire fatte fino ad ora...15mH
Vi piace?
Modificato da Bolle - 31/10/2016, 20:11:46
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| |
qqcreafis
| Inviato il: 31/10/2016 21:49:51
|
quanto vale la R normale così si può calcolare l'impedenza alle varie frequenze
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 31/10/2016 23:00:53
|
inizio a perdere i colpi...pensavo di averlo scritto...
31.58 ohm
ovviamente un solo cavo su 4...
CAVO A
1.Rosso ----------->>>
2.BiancoRosso
3.RossoGiallo
4.Bianco
5.BiancoMarrone
6.BiancoGiallo
7.BiancoGrigio
8.BiancoVerde
9.BiancoNEro
10.BiancoArancio
11.BiancoViola
12.GialloViola
13.GialloMarrone
14.GialloVerde
15.GialloArancio
16.GialloBlu
17.Giallo
18.BiancoBlu
19.Arancio
20.Blu
21.Grigio
22.Viola
23.Verde
24.Marrone
25.Nero ----------->>>
CAVO B
1.BLU -------->>>
2.ROSSO
3.NERO
4.BIANCO-BLU
5.BIANCO-GRIGIO
6.BIANCO-GIALLO
7.BIANCO-NERO
8.BIANCO-ARANCIO
9.BIANCO
10.BIANCO-ROSSO
11.BIANCO-VERDE
12.BIANCO-MARRONE
13.BIANCO-VIOLA
14.GIALLO
15.GIALLO-ARANCIO
16.GIALLO-BLU
17.GIALLO-MARRONE
18.GIALLO-VIOLA
19.GIALLO-ROSSO
20.GRIGIO
21.GIALLO-VERDE
22.MARRONE
23.ARANCIO
24.VIOLA
25.VERDE -------->>>
CAVO C
1.GIALLO -------->>>
.....
.....
25.VIOLA -------->>>
CAVO D
1.GRIGIO -------->>>
.....
.....
25.BIANCO -------->>>
Modificato da Bolle - 01/11/2016, 11:58:44
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
tgsimo_a
| Inviato il: 01/11/2016 09:39:11
|
Avevo capito subito che questo progetto non era alla portata di tutti... quindi se qualcuno è daltonico, lasci perdere
A parte gli scherzi...
E' necessario che questi "segnali" attraversino l'interno dell'anello oppure no?
Da dove provengono? In quale direzione si propagano?
---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!
|
| | |
Bolle
| Inviato il: 01/11/2016 10:13:55
|
Ho finito il terzo cavo...mi prendo 5 minuti di pausa...i miei 30 h anni si sentono tutti...purtroppo devo stare posizionato a pecora ...inizio ad avere il callo sul pollice del fumatore accanito...il termorestringente è un'invenzione bellissima...
CITAZIONE
E' necessario che questi "segnali" attraversino l'interno dell'anello oppure no?
Diciamo di si...l'anello sente tutte le variazioni che passano al suo interno...la componente che sente è solo quella verticale...ma l'anello non è perfettamente orizzontale è inclinato di qualche grado (3°-°7?) poi lo misuro ...per questo dovremmo ciappare anche un pochino della componente orizzontale...
CITAZIONE
Da dove provengono? In quale direzione si propagano?
A queste domande è meglio che ti risponda il prof...
Un'ora e venti fa c'è stato un 4.7...altra occasione persa...possiamo essere più veloci...possiamo essere più veloci...possiamo essere più velociiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/11/2016 11:43:24
|
FINITO!!!
NUMERO CAVO Destra - Sinistra (scatola)
CAVO A --> NERO - ROSSO
CAVO B --> BLU - VERDE
CAVO C --> GIALLO - VIOLA
CAVO D --> GRIGIO - BIANCO
Cono stati fatti altri 3 collegamenti collegando
ROSSO con il BLU,
VERDE con il GIALLO (CENTRALE),
VIOLA con il GRIGIO,
L'antenna esce con soli 3 CONTATTI
1-NERO
2-VERDE - GIALLO
3-BIANCO
RESISTENZA
R12=62,80 ohm
R23=63,65 ohm
IMPEDENZA 1-3 è di 184mH...è da prendere con le mollette...lo strumento booo!
Modificato da Bolle - 01/11/2016, 11:48:58
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | | | | | |
qqcreafis
| Inviato il: 01/11/2016 14:28:19
|

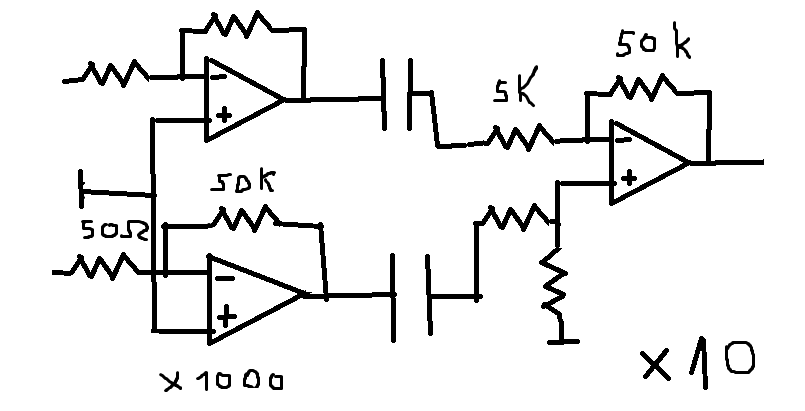

l'amplificatore deve essere così. le R da 50 ohm in realtà devono essere uguale alla r di un ramo (120 ohm ?)
forse è meglio mettere anche dei condensatori per far diminure la banda passante devono esere ceramici np0 (con la testina annerita)
i due condensatori necessari per abbattere gli offset devono essere da almeno 2micro poliestere o simili
comunque l'amplificatore deve esere meccanicamente facilmente rimovibile
Immagine Allegata: amplif.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 01/11/2016 14:41:23
|
Sono partito con le verifiche ...ho agganciato l'antenna direttamente all'arduino con il portatile connesso...quindi abbiamo una bobina da 125ohm agganciata (il centrale non è connesso).
Con il portatile sganciato dalla 220 il segnale è stabile e sta sullo zero...anche se ogni tanto arrivano dei dati () ho fatto una registrazione di 15 minuti!

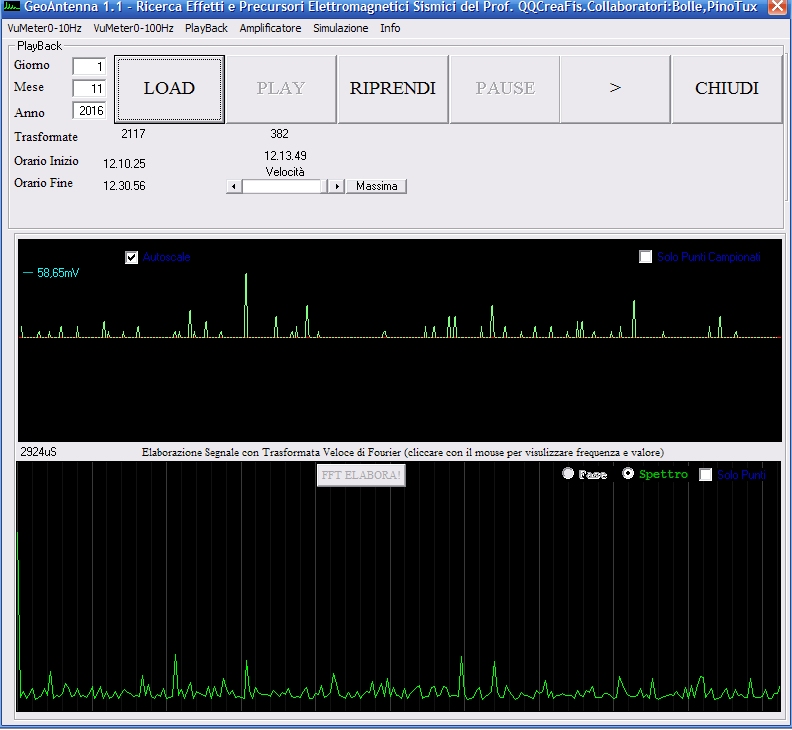

Se aggancio il portatile alla 220 ...escono queste schifezze:
devo provare ad alimentare l'arduino con una pila da 9V...altrimenti , non riesco a provare molto, la batteria del portatile è iuta!!
Modificato da Bolle - 01/11/2016, 14:51:19
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 01/11/2016 15:16:39
|
CITAZIONE
E' necessario che questi "segnali" attraversino l'interno dell'anello oppure no?
l'antenna è sensibile ala variazione del campo magnetico che gli passa attraverso quindi è un'antenna che sente il solo campo magnetico
CITAZIONE
Da dove provengono? In quale direzione si propagano?
sono onde lunghissime e si spera oltre che da attività umane (linee elettriche ecc ecc) provengano anche da fenomeni naturali tipo terremoti e simili, ma possono provenire anche dal'atmosfera
comunque aspettiamo si vedere se si rileva qualche cosa
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | | | | | |
qqcreafis
| Inviato il: 01/11/2016 18:48:55
|
stai andando come un treno!
Interrupts are useful for:
Measuring an incoming signal at equally spaced intervals (constant sampling frequency)
Calculating the time between two events
Sending out a signal of a specific frequency
Periodically checking for incoming serial data
much more...
questo questo
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | | | | | |
qqcreafis
| Inviato il: 01/11/2016 19:05:29
|
il timer 1 a 16 bit deve contare fino 31250
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
PinoTux
| Inviato il: 01/11/2016 21:08:58
|
CITAZIONE
appena attacco la 220 al portatile arrivano dei distrurbi...
I disturbi sono dovuti all'alimentatore, tutti gli switching hanno più o meno questo problema, sono una fonte di schifezze, e si salvano in pochi, andrebbero schermati con cura e bypassare le varie alimentazioni con filtri e choke adeguati.
Operando da casa i problemi possono sparire perché l'antenna è distante, ma devi comunque fare le tue prove per vedere se basta allontanarsi per eliminare completamente il problema.
Bada che, anche se in misura minore per i laptop, lo stesso accade per i PC di tipo desktop... specie se autoassemblati con alimentatori cinesi
---------------
