Avviata alle 19:30 la cella 3.
Come scritto sopra la cella contiene 2 piastre forate da parte a parte.
Ogni piastra ha 428 fori di cui 221 con diametro 4 millimetri e 208 fori con diametro da 3,5 millimetri e le piastre hanno uno spessore di 8 millimetri.
La potenza della cella si aggira sui 4 Ah calcolati sui 7 mAh/cm^2.
Ora sta facendo la prima carica e la lascio così per tutta notte.
La densità dell' acido è a 1100.

Questa mattina la cella 3 aveva una positiva di un bel marrone scuro ma una negativa notevolmente indietro nella formazione.
Ho optato per una inversione di polarità per accelerare la formazione degli ossidi anche sulla negativa.
La cella 1 è ancora in fase di inversione di polarità ... la sto caricando con una tensione che non supera i 2,10 volt ... la positiva è diventata nera ma le negative sono ancora marroni ... so per certo che se la mando in elettrolisi la materia attiva marrone si stacca e stessa cosa succede se la metto in scarica ... per cui opto a tenerla in carica su questa tensione per qualche giorno per vedere se l' ossido marrone diventa grigio.
La cella 2 sta ciclando con il suo carico e qualcosina sta guadagnando con le scariche lunghe ... vediamo se prosegue.

Aggiornamento cella 3.

La inversione di polarità ha avuto subito un buon effetto.
La colorazione delle piastre in una oretta di carica a polarità invertita ha fatto cambiare i colori delle piastre rapidamente e senza distacchi di materia attiva.

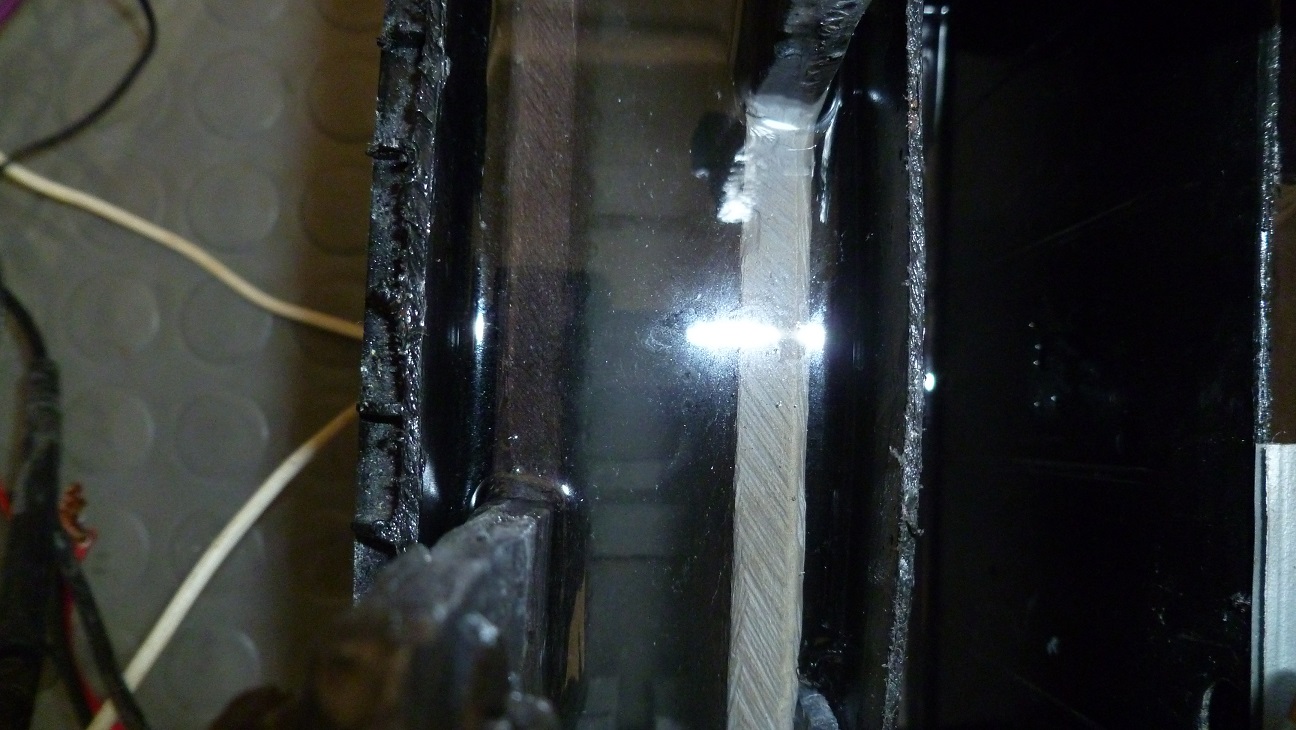

Immagine Allegata: Cella 3-3.jpg


La piastra di sinistra sarebbe la negativa e con l' inversione di polarità è diventata marrone in neanche in un' ora.
La piastra di destra che sarebbe la positiva dopo la inversione di polarità non è proprio diventata grigia ... ha un colore biancastro sporco ... comunque continuo con la ricarica e vediamo se diventa grigia.

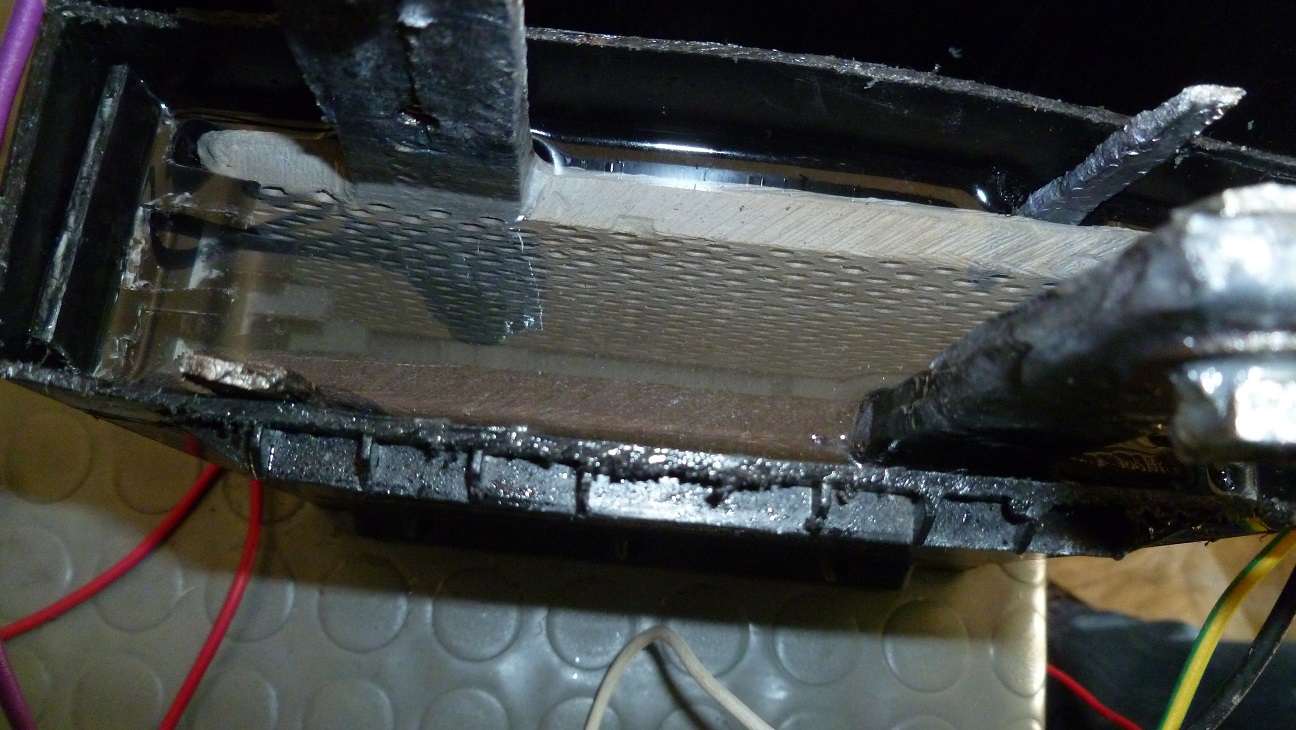

Immagine Allegata: Cella 3-1.jpg


Certo che all' inizio di formazione le inversioni di polarità non creano proprio alcun problema.

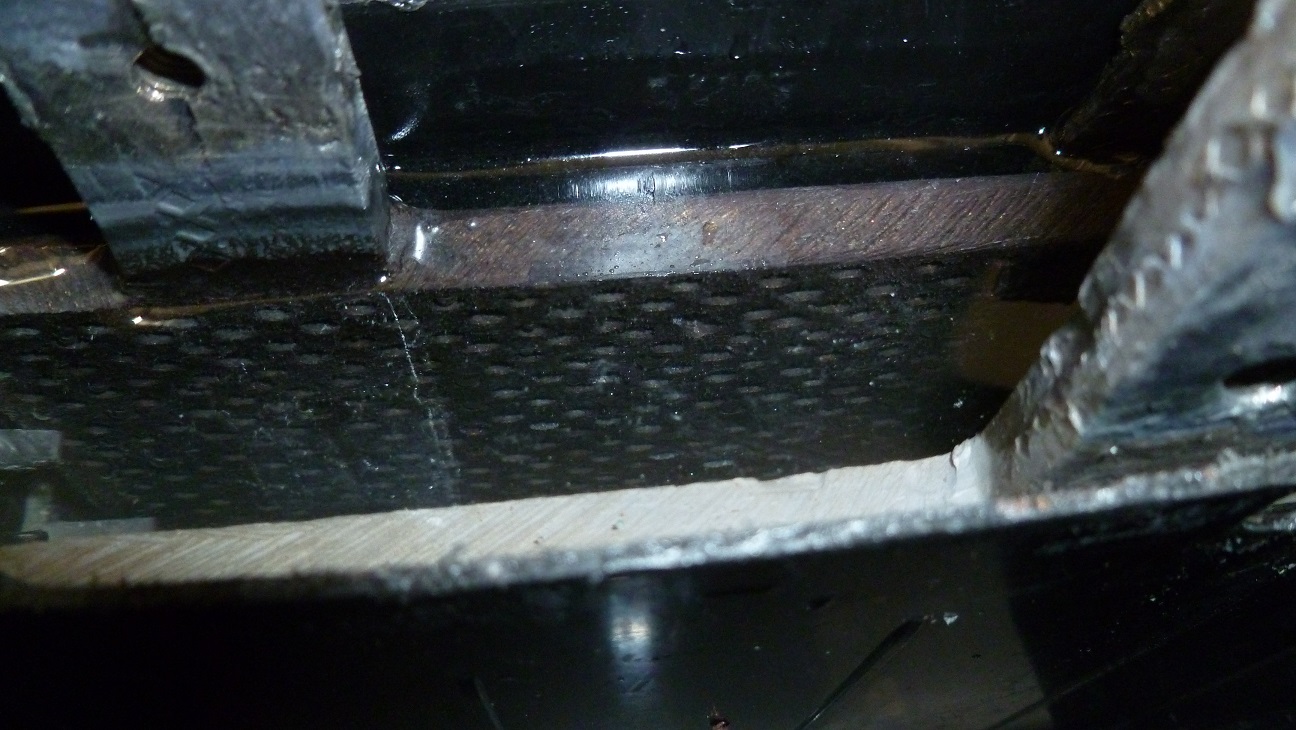

Immagine Allegata: Cella 3-2.jpg


Se ad ogni ciclo si facesse una inversione..... chissà se la formazione è più rapida

Solo ad inizio formazione acceleri parecchio con le inversioni di polarità ma più avanti vai e più si allunga il tempo della inversione e più rischi di perdere materia attiva.
Ad un certo punto non conviene più.
Attualmente con la cella 2 pare che non si vada più avanti anche se si fanno scariche da 10 ore.
Farò altri 2 o 3 cicli e se non ho riscontri con l' accumulo inizierò ad aumentare la densità dell' acido.

Aggiornamento celle.

Cella 1.
Dopo 3 giorni di ricarica dopo l' inversione di polarità le negative iniziano a diventare grigie e la positiva è nera da 2 giorni.
All' inizio dell' inversione di polarità la tensione di questa cella stava a 2,10 volt con 300 mA di corrente di carica e l' unico cambiamento lo si è visto sulla positiva ... poi ieri mattina la tensione è scesa a 1,90 volt e la corrente di carica si è abbassata a 110 mA per cui ho innalzato la corrente di carica portandola a 250 mA e ho portato la tensione di carica a 2,05 volt ... questa mattina la tensione stava a 2,40 volt ... era in elettrolisi solo la positiva ma le negative non facevano elettrolisi ed erano ancora marroni ... poco fa le negative hanno iniziato a diventare grigie per cui penso che andare ad oggi pomeriggio dovrebbero aver completato il cambiamento di colore.
Come perdita di materia attiva non mi posso lamentare ... è stata minima ... circa il 10% sia sulla positiva che sulle negative per cui da oggi o al massimo domani inizierò a fare i test di accumulo.
Se anche questa lunga procedura di inversione non porta a nessun aumento di accumulo allora inizierò ad aumentare la densità dell' acido che attualmente è a 1100 ... anche se questa soluzione porterà, a mio avviso, solo un aumento dei tempi di accumulo di una formazione già giunta la termine.

Cella 2.
Anche questa cella, con questa ultima scarica che è quasi arrivata a termine, pare non aumenti più l' accumulo ... sono fermo sulle 10 ore scarse con un carico da 100 mA con densità a 1020.
Su questa cella ho fatto 4 inversioni di polarità.

Cella 3.
Questa cella sta progredendo nella formazione.
Dopo una prima inversione di polarità che ho eseguito per accelerare la formazione degli ossidi sulle 2 piastre questa notte è rimasta in carica raggiungendo una tensione pari a 2,75 volt con 150 mA.
Raggiungere una tensione così elevata con pochi mini ampere di carica fa capire che è ancora molto indietro con la formazione.
Attualmente ho applicato un carico da 100 mA tenendo conto che la cella ha una capacità presunta di 4 Ah ed ha quasi un' ora di autonomia.
La densità dell' acido è a 1100.

Terminata la scarica della cella 2.
Questa cella, dall' ultima inversione di polarità, sta retrocedendo.
L' accumulo massimo raggiunto dopo l' ultima inversione di polarità era di 10 ore ... poi nella scarica successiva l' accumulo è sceso a 9 ore e 30 minuti ... in questa ultima scarica ha raggiunto un accumulo pari a 9 ore.
Negli ultimi 3 cicli perde mezz' ora a ciclo.
La caduta di tensione a fine scarica è rapidissima ... la positiva a fine carica è di un bel mazzone scuro e a fine scarica il colore è marrone molto chiaro ... questo indica che la scarica è completa.
Ora farò un' altro ciclo per vedere se perde ancora in accumulo.

Ciao ITA, allegato il nuovo grafico con 30 ore e 100 cicli.
Nella casella dove c'è il nome per esempio vaso di vetro, lo cancelli e metti il nome della tua cella. In automatico ti compare al margine inferiore del grafico con i relativo colore del grafico.
Ho provato a lasciare per due giorni in autoscarica le mie tre celle ma due sono andate a 1.5V e una a 1.7. Quando le ho ricaricate la tensione è rimasta 2.45V alta e la corrente bassa.......brutto segno!!
Le ricarico per 24 ore e poi le testo.

Mi sono accorto di un errore...... adesso il tempo è ancora in minuti. Inoltre ho fatto dei campi dove puoi mettere delle note così sappiamo cosa si è fatto in quel dato punto del grafico esempio autoscarica, inversione ecc. Il campo non è grosso ma se serve lo si allarga a piacimento spostando le righe verticali con il puntatore.

Ok, grazie del file.

Aggiornamento celle.

Cella 1.
Innalzato la densità dell' acido portandola da 1100 a 1150 e applicato un carico da 200 mA (C10).

Cella 2.
Innalzato la densità dell' acido portandola da 1030 a 1125 e applicato un carico da 200 mA (C10).

Cella 3.
Nessuna modifica ... il carico è sempre un C40 (100 mA) e la densità è a 1100.

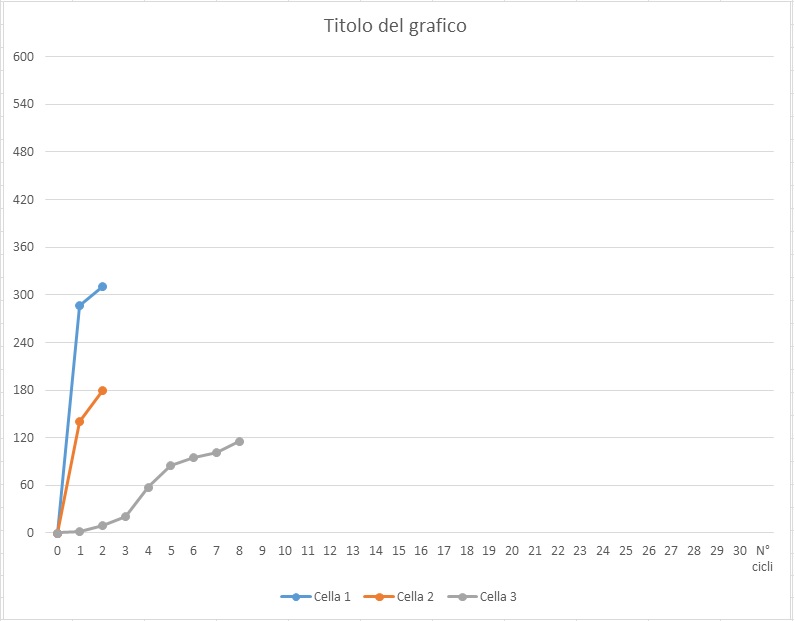

Nel grafico che vedete sotto il primo ciclo della cella 1 e della cella 2 riguarda l' ultimo accumulo raggiunto prima dell' innalzamento della densità dell' acido ... il secondo ciclo è l' accumulo raggiunto dopo l' innalzamento della densità dell' acido.
La grafica della cella 3 invece rispecchia il suo andamento reale dal primo ciclo sino all' ultimo.

Immagine Allegata: Grafico mie celle 1.jpg


Terminata la scarica della cella 3.
Tempo di accumulo 2 ore e 3 minuti.
Tempo di accumulo nella scarica precedente 1 ora e 55 minuti.

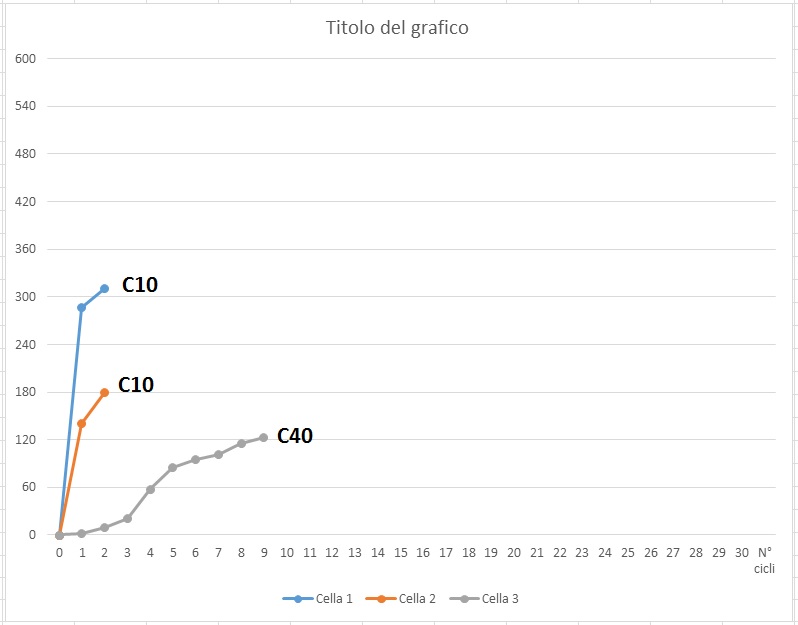

Immagine Allegata: Grafico mie celle 2.jpg


Terminata la scarica della cella 1.
Tempo di accumulo 06 ore e 40 minuti.
La inversione di polarità ha dato i suoi frutti.
Ora bisogna vedere dove si stabilizzerà l' accumulo.

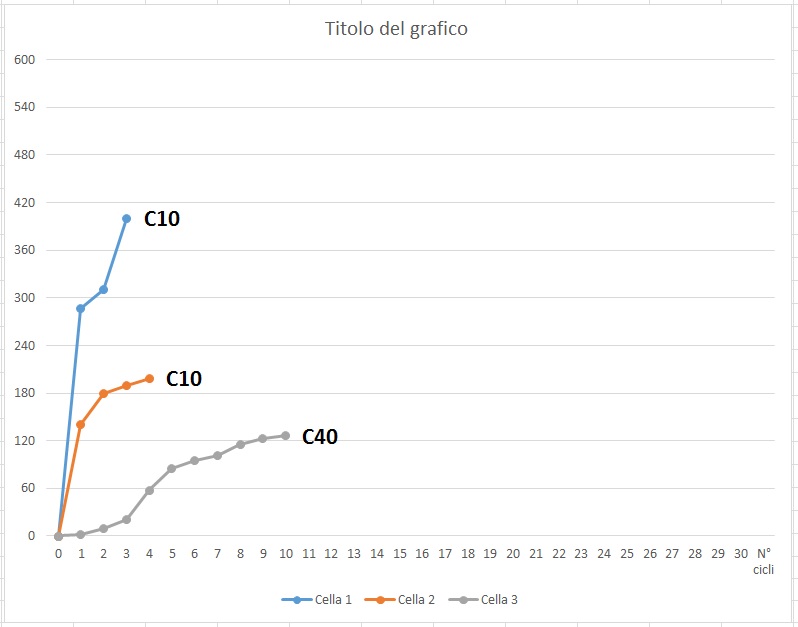

Immagine Allegata: Grafico mie celle 3.jpg
