L' errore.

Alla luce di questi nuovi test si evidenzia l' errore che ho fatto nei test su celle costruite precedentemente.
Primo errore ... imbustare le piastre in piombo compatto.
Le mie piastre in piombo compatto, ma penso anche in generale, creano in fase di formazione troppe scorie e pulviscolo di materia attiva e impurità di vario genere ... l' aver imbustato molti dei miei progetti per un fattore di comodità mi ha portato a parecchi problemi ... tipo la cella 1 della batteria e ad altri progetti di celle fatte precedentemente con lo stesso sistema di assemblaggio.
Molto pulviscolo è prodotto dalle negative ... è un pulviscolo biancastro che lo si nota bene sul fondo della cella e sulle piastre positive.
Questo pulviscolo che viene generato tramite l' elettrolisi è prodotto dalle negative in fase di formazione e quello che si deposita sulle positive non viene convertito in fase di normale formazione.
Dal momento che l' elettrolisi della positiva è ridotta ai minimi termini questa polverina bianca rimane sulle positive.
La piastra positiva della cella 1 è una piastra forata ... questa piastra aveva sia sul bordo superiore e sia sui bordi inferiori di ogni foro la polverina bianca generata dalle negative.
Nell' ultima inversione di polarità la positiva è diventata negativa e ha assorbito la polverina bianca che era dentro i fori e sul bordo superiore della piastra.
Quando sono tornato ad invertire la polarità la positiva non aveva più tracce di polvere bianca ... molto probabilmente se ne andrà a creare di nuova in quanto andando avanti con la formazione l' elettrolisi continuerà a staccarne dalle negative.
Di cerco non sarebbe una cattiva idea recuperare tutto il pulviscolo bianco depositato sul fondo della celle e spalmarlo sulla positiva quando non accumula più ... poi inverti subito la polarità facendo in modo di inglobare la polvere bianca sulla positiva che diventa negativa e terminato il processo di conversione si ritorna ad invertire la polarità.
Ma sicuramente l' errore più grande che ho fatto è imbustare le piastre piombo/impastate.
Avevano una resa iniziale impressionante ma poi anche loro si sono fermate ... questo progetto lo devo riprendere in considerazione.
Visto che la cella 2 ha una progressione normale e la massa della piastra non mi incrementa l' accumulo ho intenzione di dismettere il progetto della cella 2 e riprendere il progetto delle piastre piombo/impastate ... però questa volta non le imbusto.
Ripartirò da zero con questo progetto ... farò 6 nuove piastre forate con diametro foro di 6,5 millimetri come era in originale e vediamo che succede.

Terminata la scarica della cella 2.
Tempo di accumulo 3 ore e 17 minuti.
Tempo di accumulo nella scarica precedente 3 ore e 18 minuti.

Forse ho trovato un' altro modo di fare formazione.
L' esperimento lo eseguito sulla cella 3 ... l' ultima nata.
Visto lo stallo della cella 2 ora provo lo stesso sistema di formazione sulla cella 2.
Se funziona questo sistema di formazione scordatevi tutti i metodi di formazione provati sino ad ora.
Questo sistema è rivoluzionario e non ha bisogno di inversioni di polarità.

.......e il miracolo è avvenuto ancora. Guarda la cella vaso di vetro, ha fatto un salto di 4 ore in un ciclo e poi ancora un ora. Qui sembra avere sortito un buon effetto l'autoscarica che però per ora non ha funzionato allo stesso modo con la cella 3X2. Questa cella adesso scarica con tensione molto più bassa a circa 1.77V, molto vicino ai 1.73 del fine scarica. Quindi questi dati non sono del tutto reali perchè se si scarica ma a una tensione più bassa cala il carico e si allungano i tempi, hee hee hee bricconcella!! Penso che sia più corretto applicare un carico coontrollato elettronicamente che non risente della tensione......devo fare qualche prova e poi ti aggiorno. Comunque adesso la vaso di vetro scarica a 230 ma per 8 ore e la polarità è invertita.......la capacità inizia a diventare interessante per costruire celle più grandi.
P.S. come fai a mttere il grafico come immagine?
Grazie

file

Nelle mie celle non ho l'effetto della polvere bianca. Questa polvere l'ho vista quando ho provato a ossidare le limatura all'aria inumidendo il tutto con elettrolito. Quando l'ho usata e messa a bagno è uscita tanta polvere bianca,tanto che ho dovuto risciacquarla più volte.

Terminata la scarica della cella 1.
Tempo di accumulo 06 ore e 36 minuti.
Tempo di accumulo precedente 06 ore e 40 minuti.
Questa cella ha fatto l' ultima ricarica molto rapida e senza consolidamento.
Ora farò una ricarica normale con consolidamento e vediamo se aumenta ma dal momento che non vi è stato alcun aumento mi sa che aumenterà di poco e che la inversione di polarità ha già dato il massimo.
L' unica soluzione è la nuova formazione ... attualmente sto facendo un ciclo di carica/scarica normale per vedere se la cella 3 ha dei miglioramenti con il nuovo tipo di formazione.
Attualmente sembra che prometta bene.
Sulla cella 3 ho fatto 5 cicli di formazione con il nuovo sistema e sta terminando la prima scarica con la formazione normale.
Dovrò fare altri cicli di formazione normale per vedere dove si fermerà l' accumulo.
La cella 2 sta facendo il secondo ciclo di formazione col sistema nuovo e ancora non so se può migliorare perché ha uno stato di avanzamento in accumulo molto più avanti della cella 3 e mi ha risposto in modo completamente diverso con il nuovo sistema di formazione.
Se questo nuovo sistema funziona è da studiare molto bene perché varia molto la risposta che da ai vari cicli di carica/scarica e bisogna stare attenti a non esagerare altrimenti la cella retrocede.
Staremo a vedere ... anche perché questo nuovo sistema potrebbe accorciare notevolmente i tempi di formazione ma non è detto che aumenti le capacità delle celle oltre ai quei fatidici 7 mAh/cm^2.

CITAZIONE (Newton, 29/03/2017 16:40:56 )

CITAZIONE (ITA815, 29/03/2017 18:29:02 )

CITAZIONE (Newton, 29/03/2017 16:40:56 )

P.S. come fai a mettere il grafico come immagine?
Grazie

Estrapolo il grafico con Paint.

Terminata la scarica della cella 3.
Tempo di accumulo 02 ore e 45 minuti.
Tempo di accumulo nella scarica precedente 02 ore e 03 minuti.

Il nuovo sistema di formazione ha dato i suoi frutti.
Ora faccio un' altro ciclo normale e vediamo se aumenta ancora.

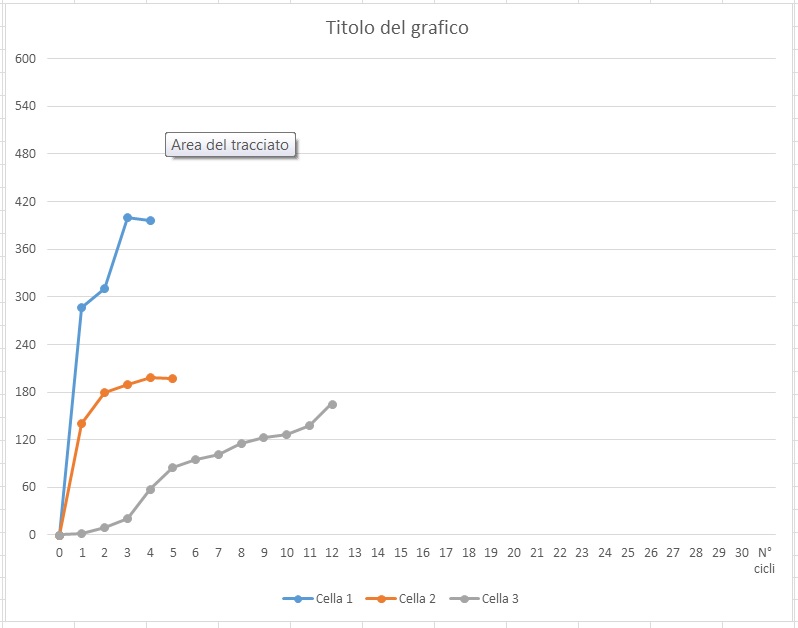

Immagine Allegata: Grafico mie celle 4.jpg


CITAZIONE (marcosnout, 29/03/2017 18:39:35 )

CITAZIONE (ITA815, 29/03/2017 18:29:02 )

CITAZIONE (Newton, 29/03/2017 16:40:56 )

P.S. come fai a mettere il grafico come immagine?
Grazie

Estrapolo il grafico con Paint.

se utilizzate Windows, è più semplice creare un'immagine dello schermo usando "cattura"...

CITAZIONE (ITA815, 29/03/2017 18:55:42 )

CITAZIONE (marcosnout, 29/03/2017 18:39:35 )

CITAZIONE (ITA815, 29/03/2017 18:29:02 )

CITAZIONE (Newton, 29/03/2017 16:40:56 )

P.S. come fai a mettere il grafico come immagine?
Grazie

Estrapolo il grafico con Paint.

se utilizzate Windows, è più semplice creare un'immagine dello schermo usando "cattura"...

Infatti uso quel sistema e poi con Paint seleziono la zona che mi interessa far vedere e salvo la nuova immagine selezionata.

La cella 2 ha fatto il secondo ciclo con il nuovo sistema di formazione ed è retrocessa ... ma questo non vuol dire che sia retrocessa con la formazione normale.
Questa regressione è dovuta al fatto che non sono riuscito a mettere i parametri che mi interessavano perché manca la materia prima ... i diodi.
Ora sto terminato la ricarica e poi la metterò in scarica per vedere se ha perso accumulo anche in formazione normale.

CITAZIONE (marcosnout, 29/03/2017 19:02:32 )

CITAZIONE (ITA815, 29/03/2017 18:55:42 )

CITAZIONE (marcosnout, 29/03/2017 18:39:35 )

CITAZIONE (ITA815, 29/03/2017 18:29:02 )

CITAZIONE (Newton, 29/03/2017 16:40:56 )

P.S. come fai a mettere il grafico come immagine?
Grazie

Estrapolo il grafico con Paint.

se utilizzate Windows, è più semplice creare un'immagine dello schermo usando "cattura"...

Infatti uso quel sistema e poi con Paint seleziono la zona che mi interessa far vedere e salvo la nuova immagine selezionata.

allora puoi saltare un passaggio, con "cattura" puoi selezionare solo il particolare che ti interessa, come in questo caso il grafico...

Non funziona dentro il foglio di Excel ... devo copiare l' intero monitor e poi portare il tutto dentro Paint e da li posso selezionare solo la porzione che mi interessa.

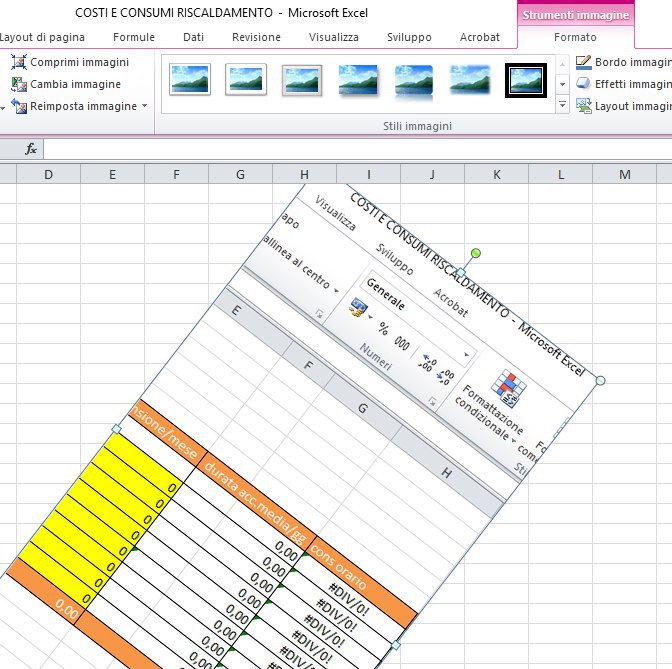

Senza offesa, ma temo che sbagli qualcosa...
