Aggiornamento cella 3.
Dopo mezz' ora di tempo che la tensione stazionava sui 2,20 volt la cella si è sbloccata ed è arrivata abbastanza rapidamente a 2,50 volt.
Raggiunta questa tensione ho invertito la polarità.
Se nella inversione precedente nella fase di scarica mi assorbiva 2,5 ampere in questo ciclo la fase di scarica è schizzata a 6 ampere.
Sono riuscito a portarla a 4 ampere e di più non potevo calare perché non ho diodi a sufficienza da mettere in serie ... ma per fortuna ci è rimasta pochi minuti e poi è andata a zero volt.
Raggiunti i zero volt gli ampere di ricarica stavano a 2,5 ampere.
E' rimasta a zero volt per pochi minuti e poi è risalita rapidamente a 1,90 volt e su quella tensione si è fermata.
La corrente di ricarica stava a 400 mA ... ora lo portata a 1,5 ampere ... la tensione è tornata a stazionare sui 2,24 volt ... ora vediamo quanto tempo ci resta e vediamo dove arriva la tensione di fine carica e la corrente di consumo di fine carica.
Le piastre sembrano neutre dal colore ... mezze grigie e mezze marrone chiaro entrambe.
Ora vediamo che succede con questo ciclo.

Aggiornamento cella 1.

La cella ha guadagnato 1 solo minuto di accumulo portandosi a 7 ore e 42 minuti di autonomia con il carico C10.
Ora ho portato la densità dell' acido da 1150 a 1175 e rimarrà in carica tutta notte.

Aggiornamento cella 3.

Anche questo ciclo di carica/scarica è stato diverso dagli altri 3 ... anche se adesso mi sembra che rientri nella norma.
Eravamo rimasti che la cella stava ricaricando ad una tensione di 2,24 volt con 1,5 A di carica ... la tensione è rimasta ferma circa 20 minuti su quel voltaggio poi a iniziato a risalire ma a differenza delle altre volte la salita è stata molto lenta.
Raggiunti i 2,50 volt la corrente di ricarica stava a 1,2 A ... ho invertito la polarità e la corrente di carica con tutti i diodi in serie è andata a salire sino a 5,5 A.
A questo punto ho tolto 4 diodi dalla cella 2 che al momento non uso e li ho inseriti assieme agli altri diodi della cella 3.
Con 12 diodi in serie da 6 A di portata sono riuscito a portare la ricarica sino a 400 mA.
ho regolato la corrente per scaricare la batteria a 3 A e in pochi minuti è andata a zero volt ma a differenza della scarica precedente la corrente di ricarica è rimasta più o meno a 3 A.
La cella è rimasta a zero volt per 3 minuti e poi è risalita in un attimo a 2,40 volt con corrente di carica a 800 mA ... ho aumentato la corrente di carica portandola a 1,5 ampere e la tensione è salita a 2,50 volt.
Questa procedura però lo vista in tutte le inversioni di polarità normali che ho eseguito in questo anno di test.
Infatti arriva subito a 2,50 volt e oltre ma poi inizia scendere arrivando sino a 2,40 volt e la corrente di carica è salita da 1,5 A sino a 2,0 A.
Ora ho abbassato la corrente di carica portandola a 1,3 ampere e la tensione è scesa a 2,30 volt ... ora vediamo cosa fa.
La colorazione delle piastre è cambiata ... arrivata a fine carica tutte e 2 le piastre erano grigie ... una più scura e una più chiara ... finita la scarica la piastra che era di colore grigio scuro è diventata marroncina e la piastra che era grigio chiaro è diventata un po' più scura.
Ora presumo che la situazione si invertirà per quello che riguarda la colorazione delle piastre.
Per quello che riguarda i cicli sicuramente cambierà ancora ... vediamo che salta fuori.

Aggiornamento cella 3.

Ci sono solo piccole variazioni di corrente di carica ma nel complesso la situazione dell' intero ciclo si è stabilizzata.
Ci sono poche cose da aggiungere ... in questi cicli di formazione non vi è stato alcun distacco di materia attiva di qualsiasi genere ... quando la tensione da zero volt arriva a 2,50 volt a parità di corrente di carica la tensione scende sempre di più e i tempi di ricarica stanno aumentando.
Diciamo che questi cicli che ho fatto sino ad ora sono serviti per stabilizzare le piastre.
Ora vediamo come procede questo sistema di formazione.
Unica nota curiosa ... a zero volt in questo ultimo ciclo la colorazione delle superfici delle piastre erano identiche.

Aggiornamento cella 1.

Questa cella, dopo che ho alzato la densità dell' acido portandola da 1150 a 1175, risponde come tutte le celle e le batterie che ho messo in formazione in tutto questo tempo di test ... ho dovuto abbassare la corrente di carica e si è caricata in pochissimo tempo.
Questo fa dedurre che la cella con la densità a 1150 non si scaricava completamente e come ho sempre visto l' incremento di accumulo è abbastanza marcato quando aumenti la densità dell' acido perché sei in stallo con la formazione.
Su queste piastre forate però dubito che possa succedere quello che di solito ho sempre visto perché la scarica della cella lo sempre vista completa e rapida quando non vi è più energia sulle piastre ... ma forse non è così ... vedremo domani mattina a quanto sta l' accumulo in quanto lo messa in scarica alle 01:02 e sino ad ora aveva un accumulo di 07 ore e 42 minuti.

Poi vi è un' altro ragionamento da fare su questa cella.
Come sapete avevo portato innanzi tempo la densità dell' acido di questa cella a oltre 1250 per vedere se l' accumulo era più rapido ... in realtà ero arrivato sulle 4 ore abbondanti di accumulo sempre con un carico C10.
Poi lo riportata a densità 1100 e ho ripreso da zero la formazione arrivando alle 7 ore e 40 minuti di oggi.
Non sarebbe una cattiva idea tentare, quando arriverò a 1200 di densità e la cella non accumula più, di portare la cella ancora a 1100 di densità e ricominciare con la formazione ... forse sarebbe ancora in grado di accumulare altra energia.
Questo è un tentativo che voglio fare per vedere cosa succede.

Attuale situazione.

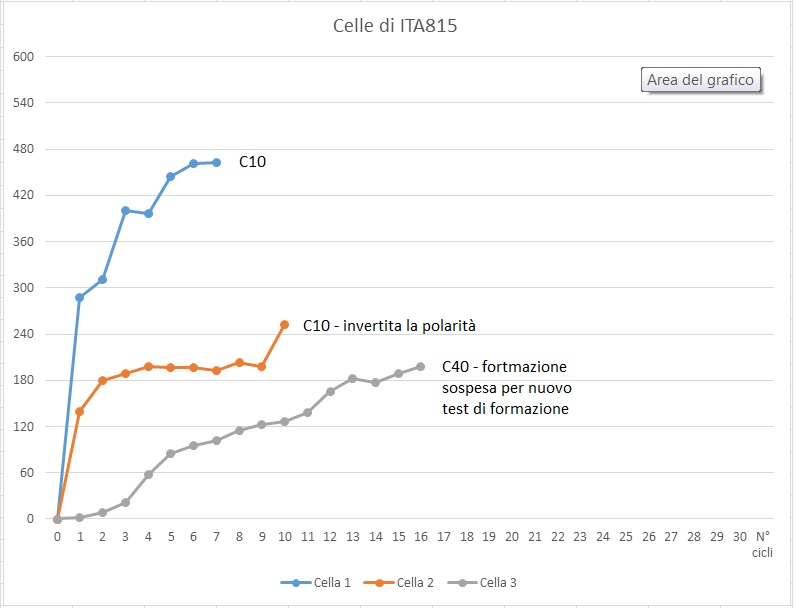

Immagine Allegata: Grafico mie celle 8.jpg


Ho fatto ciclare la cella 3 sino alle 04:30 di questa mattina poi lo messa in polarità normale con 1 A di carica e lo lasciata in carica 4 ore (devo anche dormire ...) ... la tensione è arrivata a 2,66 volt ... poi gli ho messo il solito carico da 100 mA e ora la ciclo normalmente per vedere sino dove mi arriva l' accumulo.
Dopo aver fermato la ricarica l' elettrolisi si è fermata e in 2 minuti il liquido è tornato limpido.
Il colore delle 2 piastre era un colore zebrato ... nero/grigio/marrone ... dopo mezz' ora di scarica hanno preso la loro colorazione standard ... cioè la positiva è diventata marrone scuro con striature nere e la negativa è diventata grigio scuro con striature nere.
Il primo ciclo di scarica si è esaurito in mezz' ora ... ora la ricarico e procedo con i cicli.

Terminato anche il secondo ciclo di carica/scarica della cella 3.
Al momento la progressione di accumulo è buona.
Al primo ciclo aveva un accumulo di 30 minuti e al secondo ciclo l' accumulo è andato a 1 ora e 23 minuti.
Metterò un grafico a parte di questa cella.
Ho notato che molti fori delle piastre di questa cella 3 sono occlusi di materia attiva ... ora non so se andrà a convertirsi o meno ... non so neanche se si è occlusa solo l' imboccatura del foro o tutto il foro nella sua lunghezza ... al momento non smonto le piastre per controllare questo fattore ... controllerò più avanti.

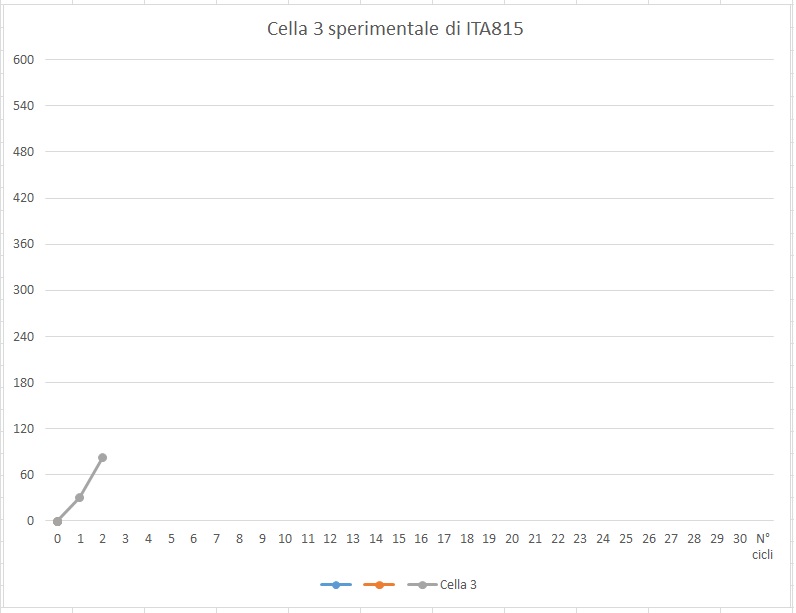

Immagine Allegata: Grafica cella 3-1.jpg


Aggiornamento cella 1 e 2.

La cella 1 dopo l' innalzamento di densità dell' acido portandola da 1150 a 1175 ha fatto il primo ciclo completo di carica/scarica ... la tensione di fine carica era di 2,52 volt e il tempo di accumulo si è portato da 7 ore e 42 minuti a 7 ore e 30 minuti.
Ora lo ricaricata portando la tensione di fine carica a 2,61 volt.
Vediamo dove arriva l' accumulo di questa cella.

La cella 2 ha fatto anche lei il suo secondo ciclo significativo dopo l' inversione di polarità.
Era arrivata a 4 ore e 12 minuti prima della inversione di polarità ... mentre ora, in questo ultimo ciclo, è arrivata a 4 ore e 30 minuti.
La tensione di fine carica si attesta sui 2,53 volt.
La densità dell' acido di questa cella sta ancora a 1125.

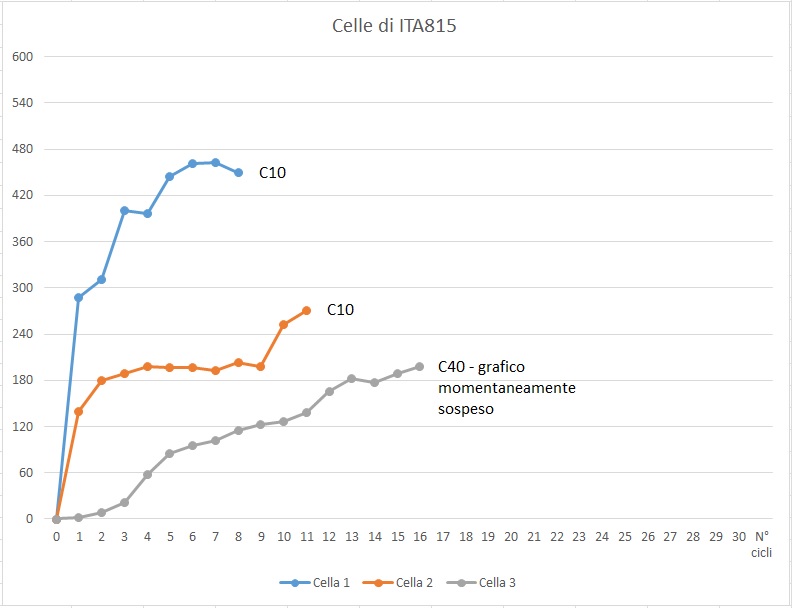

Immagine Allegata: Grafico mie celle 9.jpg


Terminata la scarica della cella 3.
Al primo ciclo aveva un accumulo di 30 minuti e al secondo ciclo l' accumulo è andato a 1 ora e 23 minuti.
Questo è il terzo ciclo ... tempo di accumulo 4 ore tonde tonde.
Alla faccia del salto.
Il carico è sempre di 100 mA e la densità dell' acido è a 1100.

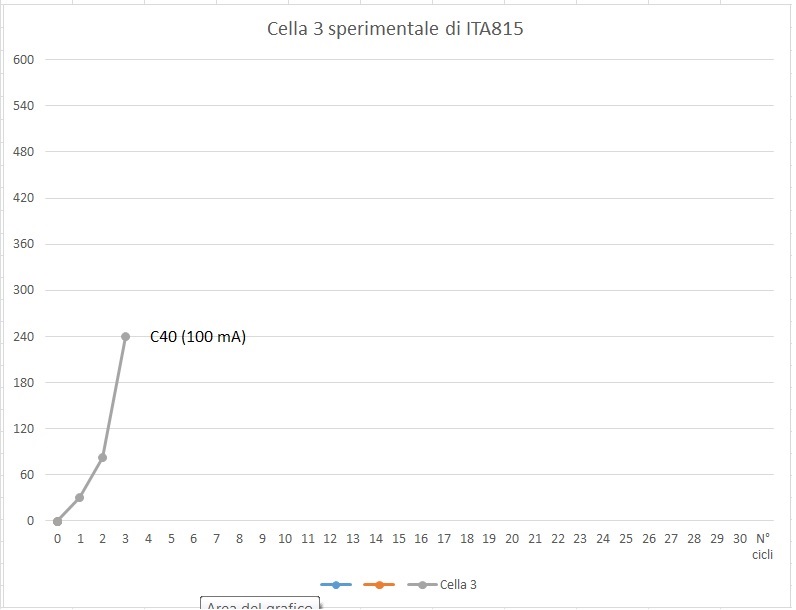

Immagine Allegata: Grafica cella 3-2.jpg


Anche la cella 2 ha fatto il suo terzo ciclo significativo dopo l' inversione di polarità.
Era arrivata a 4 ore e 12 minuti prima della inversione di polarità ... nel ciclo precedente è arrivata a 4 ore e 30 minuti e ora con questo ultimo ciclo è arrivata a 4 ore e 40 minuti.
Finito l' effetto della inversione di polarità.
Ora torno ad invertire la polarità e ricominciamo da capo.

Anche la cella 1 non progredisce più ... ho invertito la polarità anche a questa cella.
La cella 3 è in scarica da 3 ore e 45 minuti e la tensione si trova a 1,90 volt ... sicuramente progredisce ancora bene.
Ora bisogna vedere se i fori che sono pieni, o in parte, di materia attiva può essere un vantaggio o meno.
Ora ci sono 3 scenari che si aprono con i fori occlusi da materia che non si sa cosa sia con certezza.

1) La materia che riempie i fori non lavora ed è un ostacolo che ne blocca la resa della superficie interna dei fori stessi ... questo vuol dire che le piastre al massimo arrivano a 1 Ah in quanto sono solo 2 piastre e lavora su singola facciata.

2) La materia che riempie i fori non lavora ma non ostacola la resa della superficie dei fori ... in questo caso le piastre possono arrivare ai 4 Ah.

3) La materia che riempie i fori è materia attiva e a questo punto la resa delle piastre in Ah è tutta da scoprire.

Comunque in questo ultimo ciclo ho alzato molto l' amperaggio di carica e ho fatto una elettrolisi piuttosto vigorosa per vedere se i fori si svuotano dalla materia che le riempiva (almeno nella parte visiva e cioè nella imboccatura dei fori) e attualmente la materia si è staccata e in parte i fori si sono liberati.
Però all' interno non si riesce a vedere nulla ... dovrei estrarle.
Appena si fermerà l' accumulo le tirerò fuori e controllerò cosa ci sta dentro i fori svuotando o liberando qualche foro se li trovo ostruiti.
Al momento non tocco nulla.

Terminata la scarica della cella 3.
Ciclo 01 - Accumulo pari a 00 ore e 30 minuti.
Ciclo 02 - Accumulo pari a 01 ore e 23 minuti.
Ciclo 03 - Accumulo pari a 04 ore e 00 minuti.
Ciclo 04 - Accumulo pari a 05 ore e 58 minuti.
Il carico è sempre di 100 mA e la densità dell' acido è a 1100.

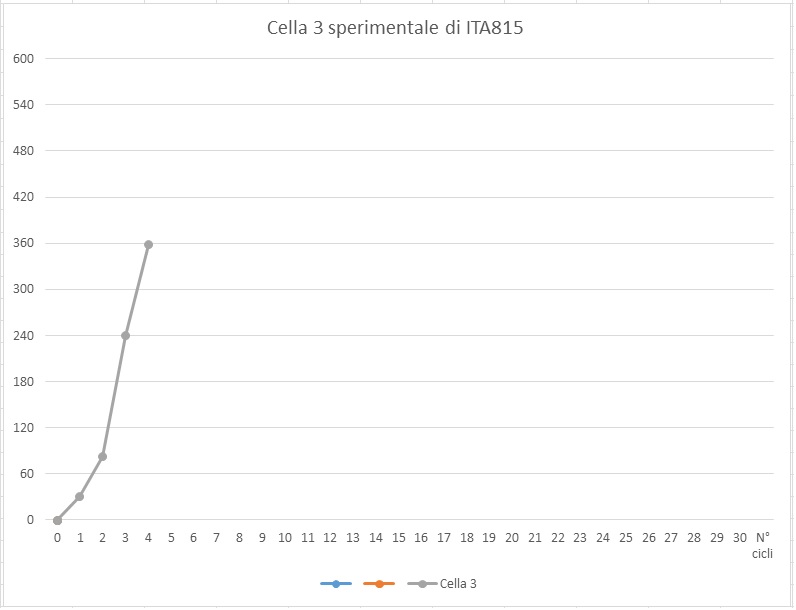

Immagine Allegata: Grafica cella 3-3.jpg


Dubbio sulla cella 3.

Questa cella è composta da 1 negativa e 1 positiva e sono entrambe forate.
Tecnicamente, lavorando su singola facciata, se le piastre fossero lisce avrebbero 1 Ah di capacità calcolando i 7 mAh/cm^2.
Se è vero questo metro di misura domani ho raggiunto la capacità massima della singola facciata perché con un carico da 100 mA (esattamente il tester mi segna un carico da 125 mA ... arrotondo per difetto) di sicuro arrivo alle 10 ore di accumulo andando avanti con queste progressioni.
Ammettiamo per ipotesi che la tipologia delle piastre (piastre forate) mettano a disposizione al 100% la superfice dei fori ... arriviamo a 4 Ah.
Non mi spiego però il fatto che le celle 1 e 2, che sono molto più avanzare di formazione, con una corrente di carica di 2 A ci mettono 1 ora ad arrivare a 2,55 volt o giù di li mentre la cella 3 con la stessa corrente di carica in 10 minuti è già a 2,70 volt e gli ultimi 2 cicli hanno dato un aumento di accumulo di 2 ore per ciclo.
Queste 2 piastre si comportano come se fossero al primo giorno di formazione per quello che riguarda le tensioni di fine carica e i tempi che ci mettono per arrivarci ... ma nessuna cella o batteria che ho fatto sino ad ora ha dato dei risultati cosi elevati.
Qui ci sta qualcosa che mi sfugge ... sono d'accordo sul fatto che ho passato la notte scorsa a fare una specie di test per creare rapidamente materia attiva sulle piastre ... ma qui penso che siamo oltre a questo test.
ci sta proprio qualcosa che mi sfugge.
Alle 01:00 ho messo la cella in carica con 2 A di corrente, alle 01:10 la tensione era a 2,71 volt, alle 02:45 ho portato la tensione di carica a 2,55 volt e alle 03:00 ho messo in scarica la cella.
La cella quando era ad una tensione di 2,70 volt aveva una elettrolisi elevatissima e neanche si vedevano le piastre.
Quando ho messo la tensione a 2,55 volt l' elettrolisi è sparita subito e dopo 10 secondi il liquido era quasi completamente limpido.
La positiva ha un bel colore nero sulla facciata con i fori leggermente più chiari e la negativa è di un bel grigio compatto e piuttosto scurito ... ma non troppo.
Ora vado a letto e domani mattina metto i tempi di accumulo.
Se fa un salto in accumulo di altre 2 ore allora qui ci sta da capire il perché con le altre celle e batterie non ho mai avuto risultati simili ... neanche con le inversioni di polarità ho fatto 2 salti da 2 ore a colpo consecutive.

Tolti i dubbi sulla cella 3.
Le piastre forate lavorano in modo ... diciamo così ... precoce ... infatti l' ultima scarica della cella 3 ha dato un accumulo di 5 ore e 40 minuti ... ora ho invertito la polarità.
In parole povere le piastre forate sono in grado di dare il massimo di energia in fase di scarica e stessa cosa fanno in fase di carica.
E' impressionante questa resa.
Di sicuro si anticipa di parecchio il tempo di formazione e probabilmente non servono 2 negative per ogni positiva.
Quando avrò terminato i test sulla cella 1 prima di dismettere il tutto proverò a fare dei cicli togliendo una negativa per vedere se cambia qualcosa ... ma per me con le piastre forate non cambia nulla ... staremo a vedere.
