Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 18:28:36

Mi sa che è saltato fuori il motivo per cui il sistema con theremino funzica...mi sa che tutto ruota attorno al geofono da 4Hz che usano loro...altro che usano un software intelligente...non saranno mica più svegli di noi?

Sto rielaborando la simulazione facendo passare i canali da 0.01Hz a 6Hz...vado giù con l'accetta...ma si potrebbe pensare anche ad una curva di attenuazione...di più non so cosa inventarmi! Tra un po posto il grafico...si potrebbe di far cambiare a lucky i parametri della FFT...cmq i dati vengono registrati a monte...quindi è solo il grafico che ne risente e è sempre possibile fare un'elaborazione a posteriori cambiando le cose!

Prof...che dici? Ti ho convinto?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/03/2017 18:32:53

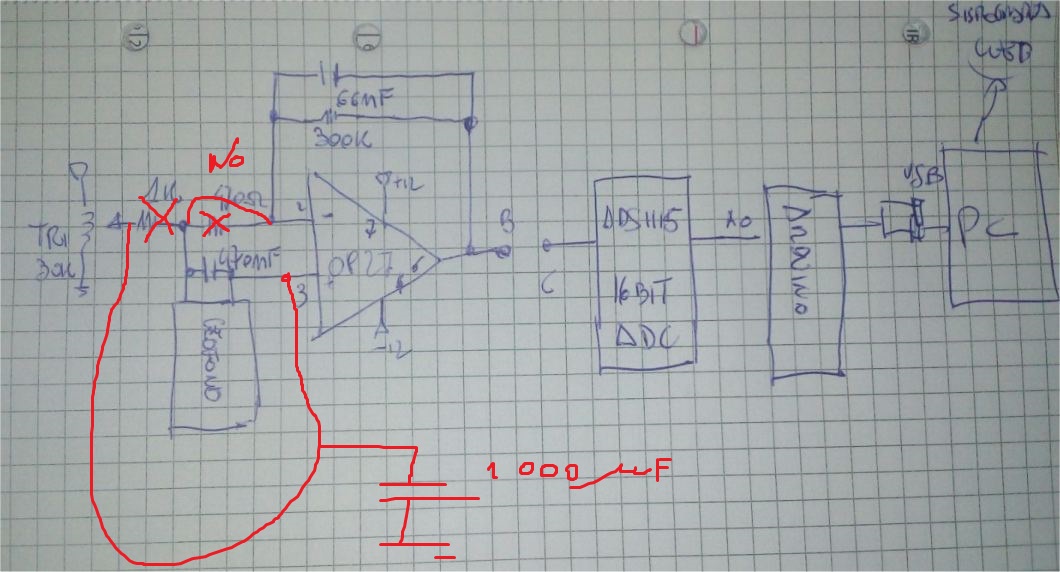

proviamo a smorzare completamente il geofono

si tratta di eliminare la r da 470ohm

e fare una lievissima modifica, la minore è questa.

occorre mettere una grossa capacità (470-1000 o più microfarad) al fine di cortocircuitare il segnale generato dal geofono.






Immagine Allegata: oppure.jpg

ForumEA/Q/oppure.jpg



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/03/2017 18:41:16


CITAZIONE

tutto ruota attorno al geofono da 4Hz che usano loro...
sicuramente centra meglio la banda , comunque il grosso problema di lucky sono i camion, se loro non li hanno ...



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 18:41:49

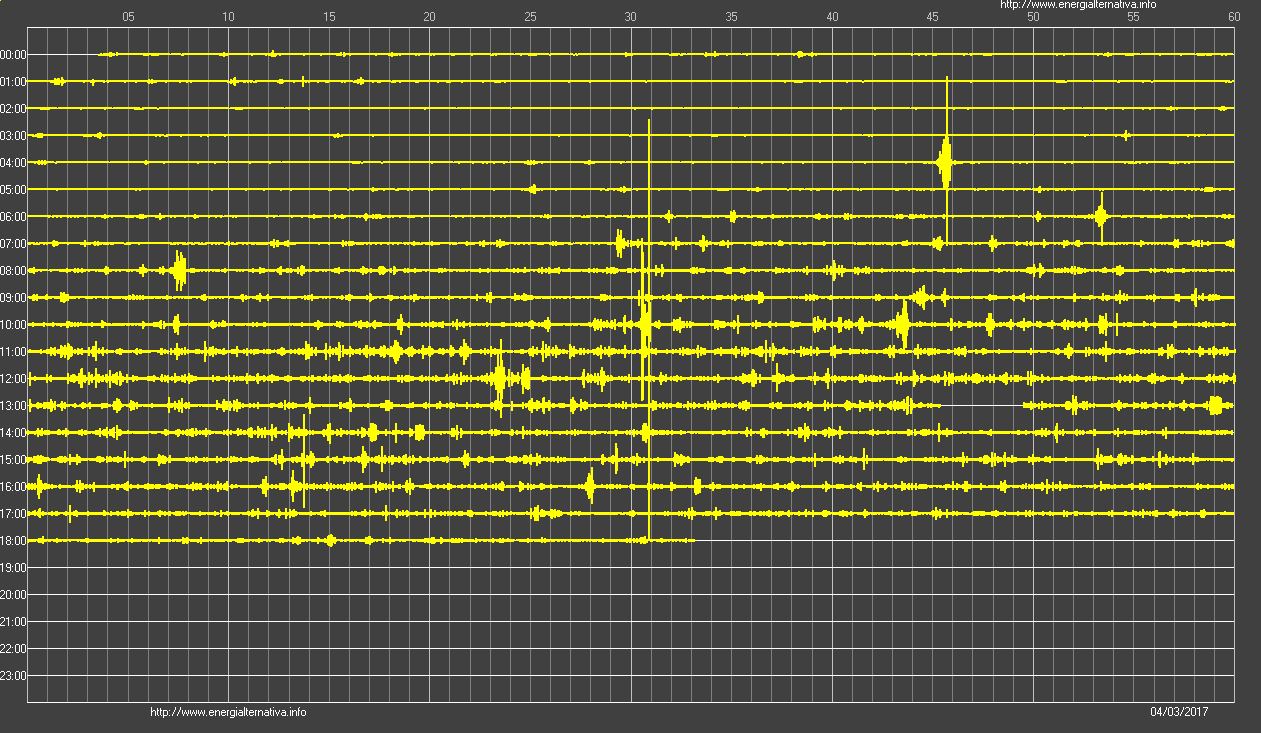

Luchy, come di vede dal buco presente nel sismogramma (filtro passante FFT 9Hz 11Hz), alle 13:45 modifica la capacità in parallelo al geofono, la porta da 470nF a 2uF...non mi sembra avvengano miglioramenti


http://www.energialternativa.info/public/newforum/ForumEA/Q/SismogrammaLucky04_03_2017.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/03/2017 18:44:23

i cavi dal geofono al differenziale devono essere cortissimi, è meglio mettere tutto in una scatola di ferro o comunque un condutore


e se lucky avesse un vicino che gli permettesse di mettere in remoto un paletto con su un pannellino solare



Modificato da qqcreafis - 04/03/2017, 19:07:53


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 18:49:10

CITAZIONE (qqcreafis, 04/03/2017 18:32:53 ) Discussione.php?214427&20#MSG287

proviamo a smorzare completamente il geofono

Capirai...ora l'ha messo anche fuori da casa...con il cavolo che ce la fa la modifica. In questo momento da me piove e c'è un vento fortissimo...

Per il circuito...mi sembra che aveva una capacità da 10 uF sulla 2.5V , basterebbe che lo sposti al pin 3 ( io mi porterei dietro anche a resistenza da 1k) e cortocircuiti la resistenza da 470 ohm.
Cmq ora dovrebbe anche avere qualche elettrolitico...(evviva i vecchi videoregistratori) ...non ha scuse...non ha scuse...su su ...dai dai...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 19:21:26

Alle 19.04 lucky ha modificato il filtro...da 9hz a 12hz fa passare da 0.01Hz a 6Hz ...vediamo cosa accade!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 04/03/2017 20:25:50

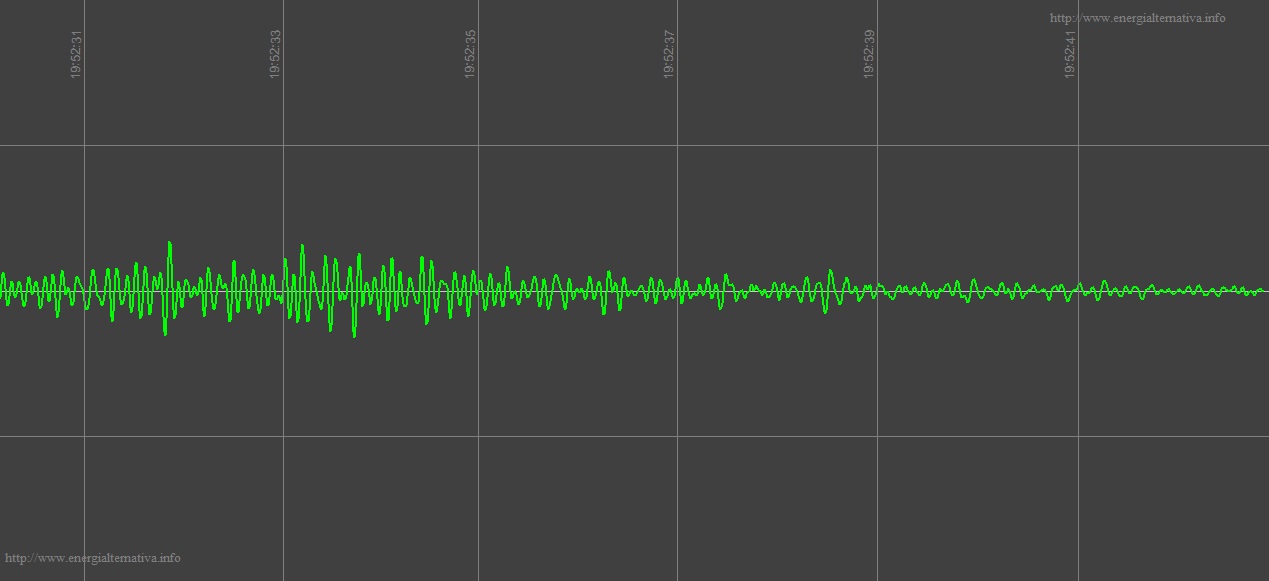

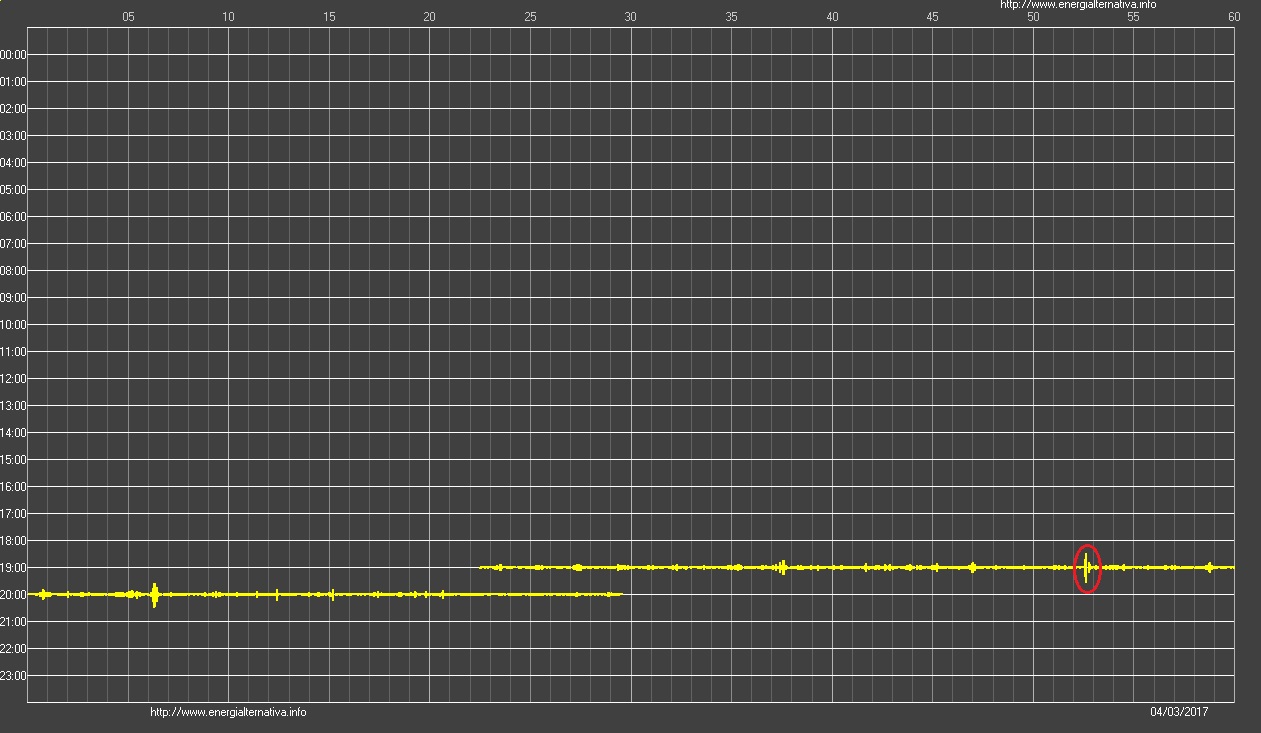

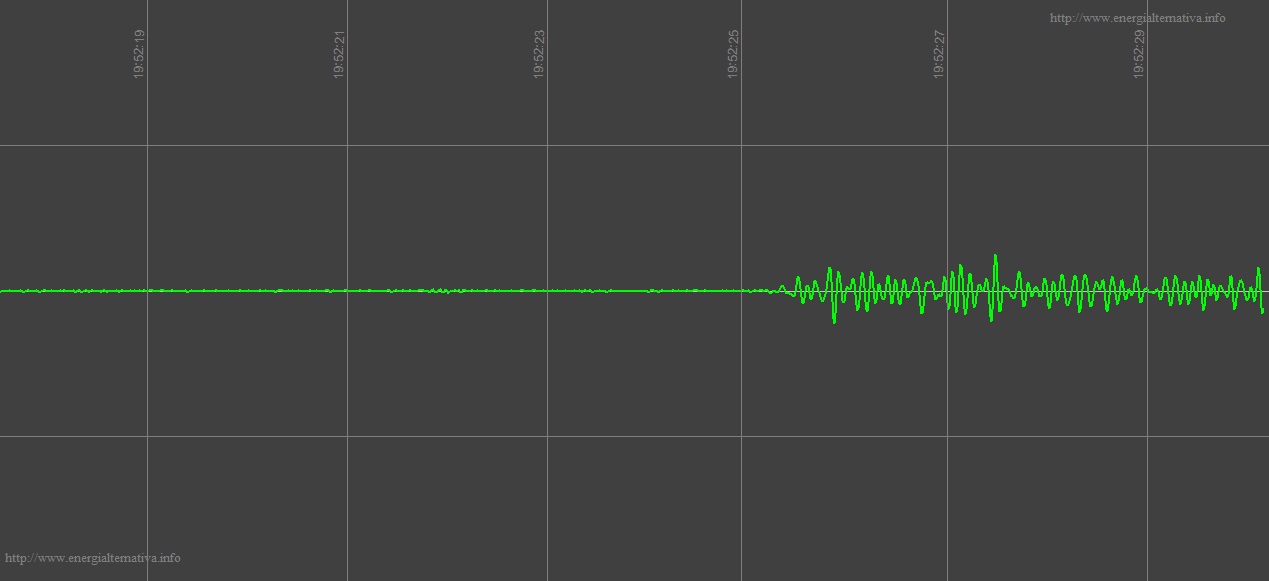

abbiamo il 2.7 delle 19:52



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 04/03/2017 20:36:36

http://www.energialternativa.info/public/newforum/ForumEA/Q/Sismogramma19.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-3-4_19-52_30.jpg


http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-3-4_19-52_43.jpg




tra un po' la simulazione



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 22:05:14

Cavolo...un 2.7 a 18 km dalla geoantenna... mai così vicino.

In attesa che mi arrivino i dati...ho un dubbio...ma non è che il geofono sia smorzato per bene già di suo? Guardando i grafici di dettaglio sto notando che i 2uF sul geofono,rispetto i 470nF, forse hanno tagliato troppo...la FFT entra in azione solo nel grafico giornaliero...ba bo bu!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/03/2017 22:50:53

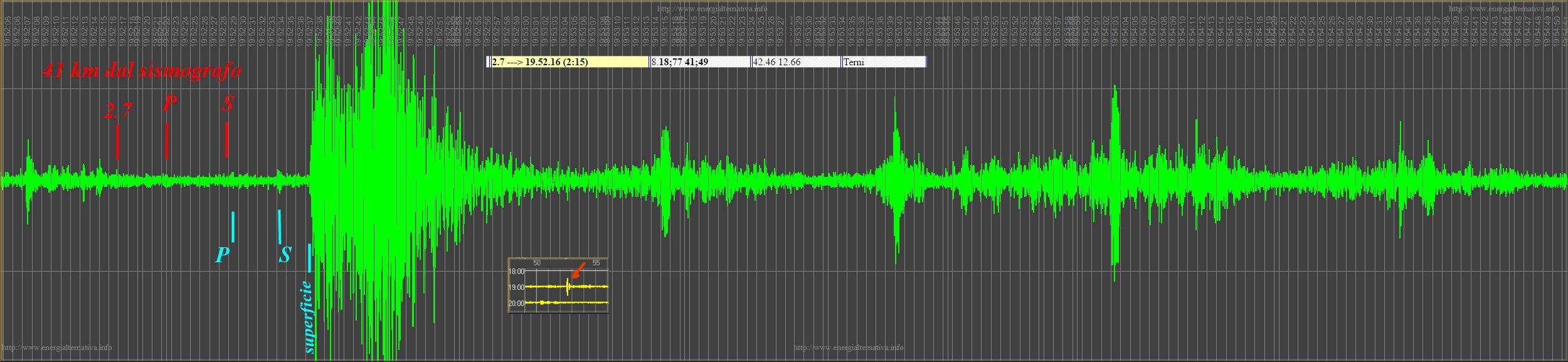

Eccolo,ma non tornano i tempi...se si sposta il tempo del terremoto ...tutto torna....o quasi!

http://www.energialternativa.info/public/newforum/ForumEA/Q/TErniOndaPOndaSSismografo.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 04/03/2017 23:18:11

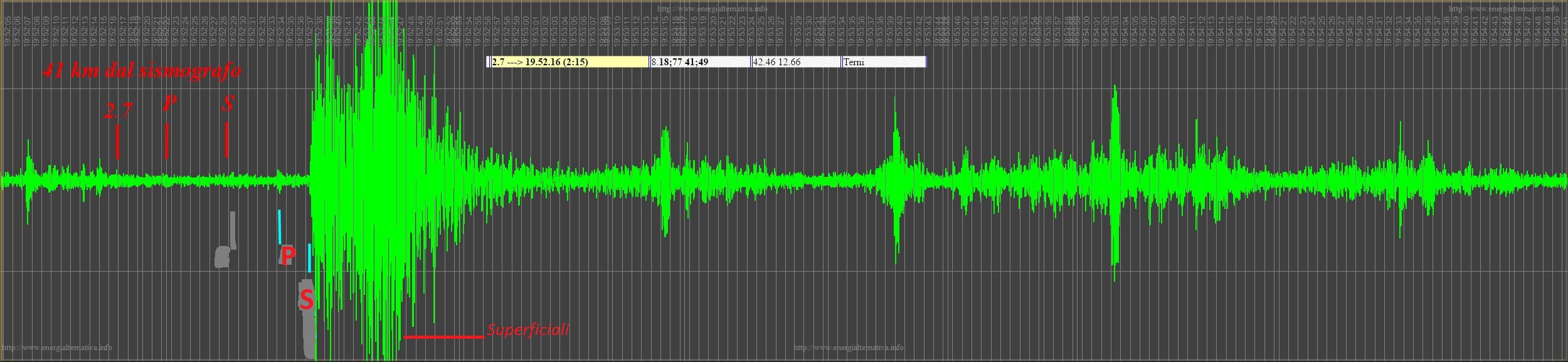

io lo vede un po' diverso

http://www.energialternativa.info/public/newforum/ForumEA/Q/TErniOndaPOndaSSismografo1.jpg



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 04/03/2017 23:34:11

con che passo hai fatto la simulazione? aprilo di un 0,1 e vedi la che S esce fuori



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 04/03/2017 23:48:55

un altra cosa, il orario di arrivo da me non sarà mai preciso con quello che da INGV

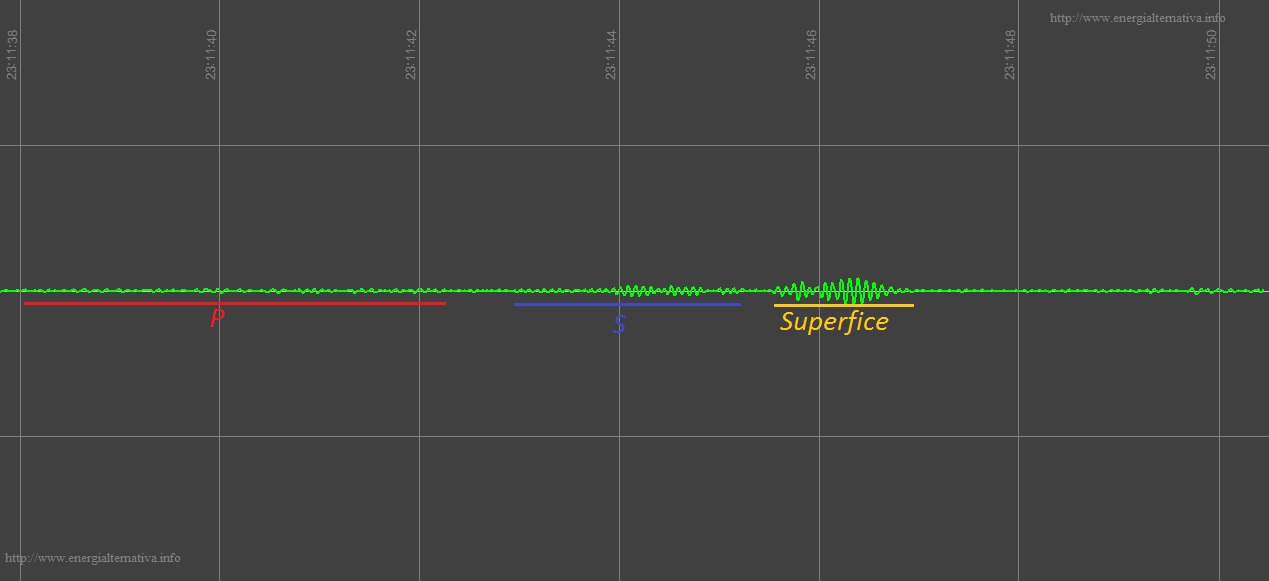

alle 23:11:08 ce stato un altro, un 2.3 a 94km e si vede anche questo ma uguale i orari non coincidono, e si vede anche senza simulazione

http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-3-4_23-11_50.jpg



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 05/03/2017 06:46:21

quello è il dettaglio e stai vedendo tempi ristrettissimi... mi tocca pubblicare il SW di analisi...sto cercando di trovare un compromesso tra manualità e chiarezza...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
