Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 15/02/2017 21:52:49

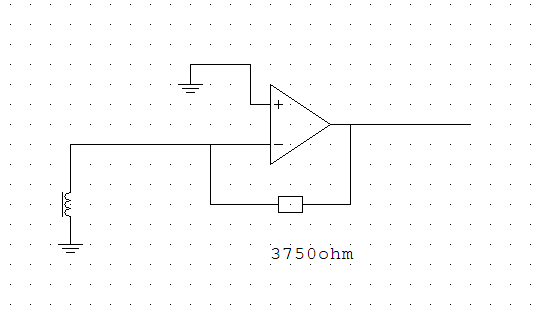

io ci metterei questo amplifica solo 10 ma... tiene in corto con un damping perfetto la bobina e per qualche micron di spostamento ce la fa



inoltre


aumenta enormemente la banda passante specie verso il basso altrimenti sotto i 10Hz niente da fare

è chiaro che gli altri stadi devono amplificare di più



Immagine Allegata: schemino.png

ForumEA/P/schemino.png



Modificato da qqcreafis - 15/02/2017, 21:56:45


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 15/02/2017 22:07:07

Secondo te a che frequenza dobbiamo campionare? Questa sera il primo risultato incredibilmente positivo...lasciamo stare il fatto che se luchy tira l'acqua del cesso parte l'allarme del terremoto....,
alle ore 21.00.07 è arrivata sullo smartphone il messaggio:

http://www.energialternativa.info/public/newforum/ForumEA/P/allarmesisma21.jpg



ho aspettato pazientemente ingv...e maramaooooo!

Ho dato un 'occhiata al sismogramma dell'aquila...e badabum:

http://www.energialternativa.info/public/newforum/ForumEA/P/SismogammaAquila.jpg



e cosa dice ingv...nulla...il vuoto spinto


questo da credito ai miei soliti sospetti...ai (tanti) falsi positivi...



CITAZIONE
io ci metterei questo amplifica

domani la proviamo...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 22:18:49

ecco qui la piccola scossa delle 21

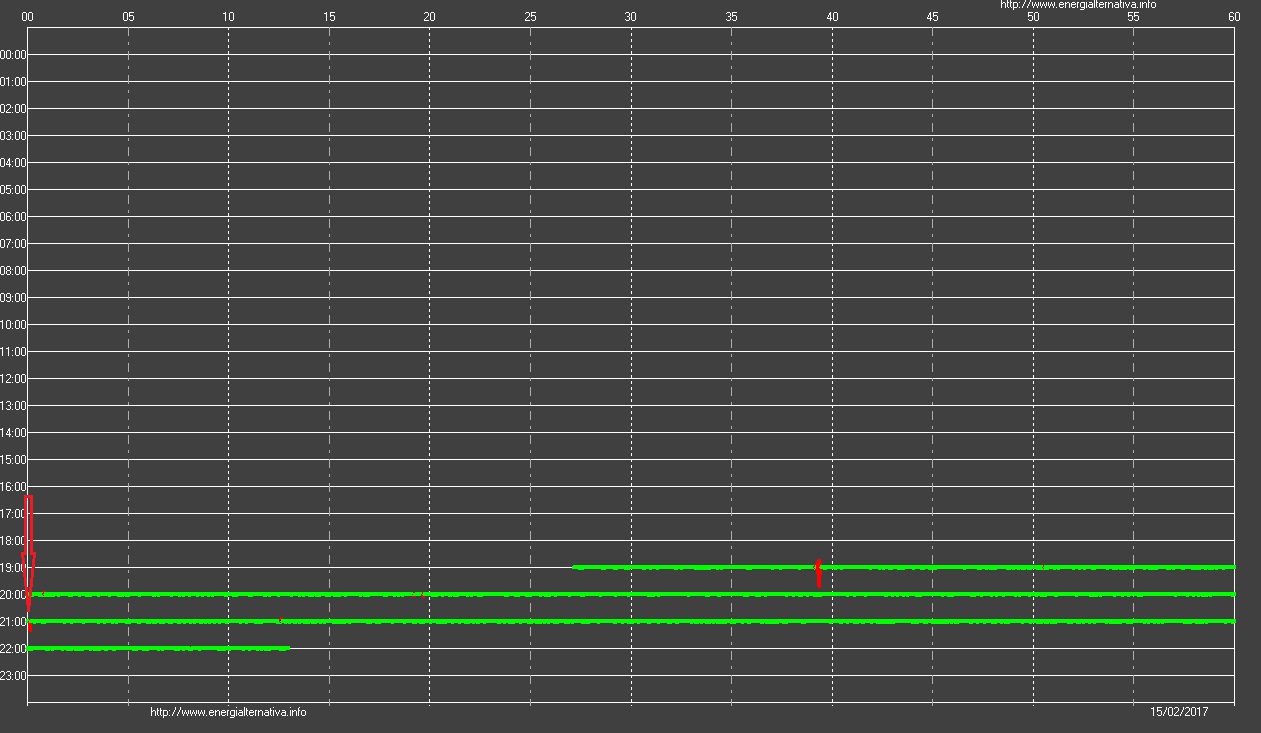

grafico giornaliero

http://www.energialternativa.info/public/newforum/ForumEA/P/GraficoGiornaliero_2017-2-15_22-12.jpg

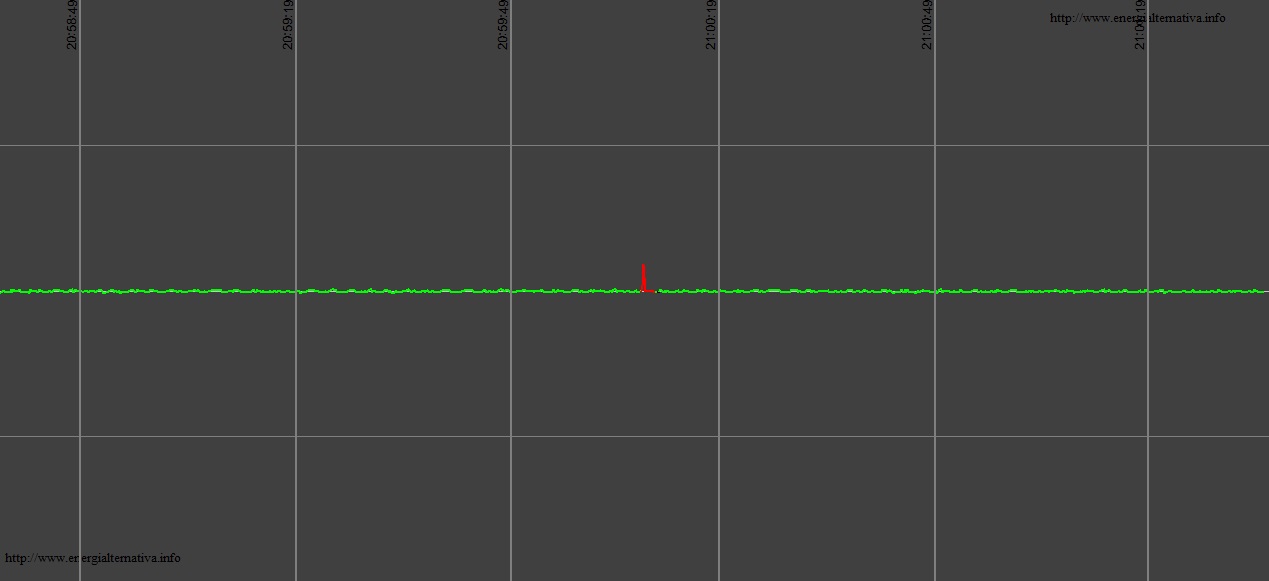

in dettaglio

http://www.energialternativa.info/public/newforum/ForumEA/P/SMG_2017-2-15_21-1.jpg



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 15/02/2017 22:35:04

lucky dove si trova?


c'è traccia sul simograma dell'Aquila?



Modificato da qqcreafis - 15/02/2017, 22:43:17


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 22:38:00

CITAZIONE (qqcreafis, 15/02/2017 22:35:04 ) Discussione.php?214427&3#MSG33

lucky dove si trova?

a casa sua ....ti mando le coordinate in mp



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 22:50:01

CITAZIONE (qqcreafis, 15/02/2017 22:35:04 ) Discussione.php?214427&3#MSG33




c'è traccia sul simograma dell'Aquila?



si, vedi post e grafico postato da Bolle sopra



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 16/02/2017 12:14:58

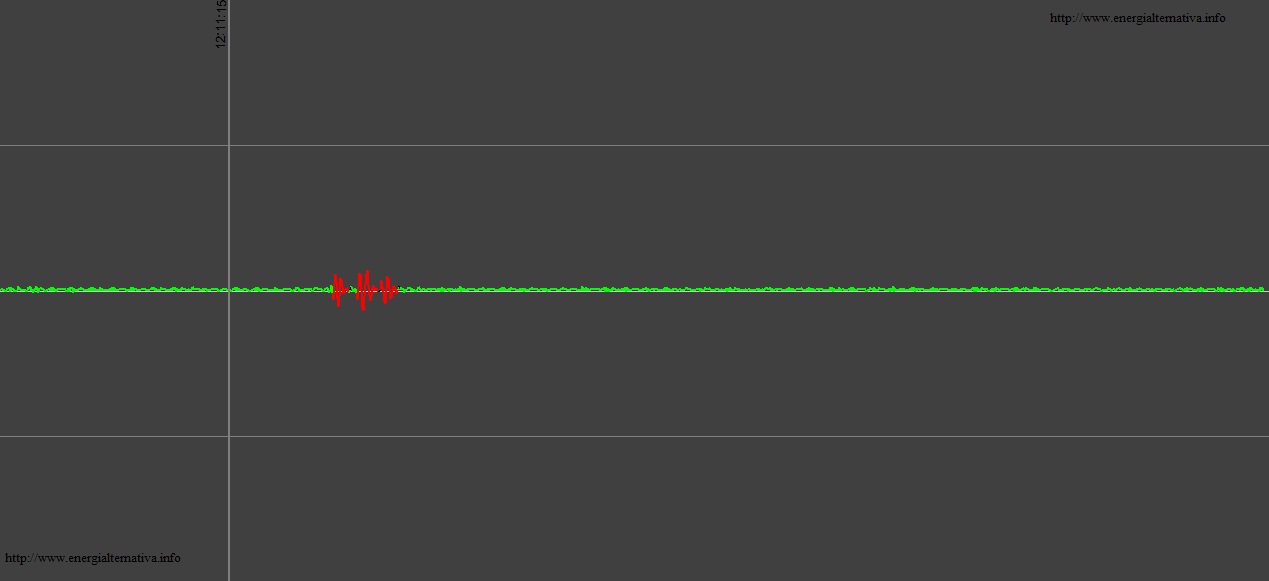

aumentata la sensibilità

http://www.energialternativa.info/public/newforum/ForumEA/P/SMG_2017-2-16_12-11.jpg



quello che vedete non e una scossa, ma un colpo di tosse



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 16/02/2017 18:03:10

hai provato il circuito ?

ovviamente senza schunt, ci pensa l'operazionale stesso a mantenerlo virtualmente in corto



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 16/02/2017 18:39:09

comunuq i sensori vanno solidali con il suolo


un metodo esagerato è quello di piantare un tubo nel terreno tanto per superare gli strati più superficiali (1m?) e poi all'interno piantare in profondità un tondino metallico o un palo zincato. Sul palo mettere il sensore .

Se tieni il sensore in casa e amplifichi abbastanza vedrai l'edificio ballare la samba.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 16/02/2017 19:37:35

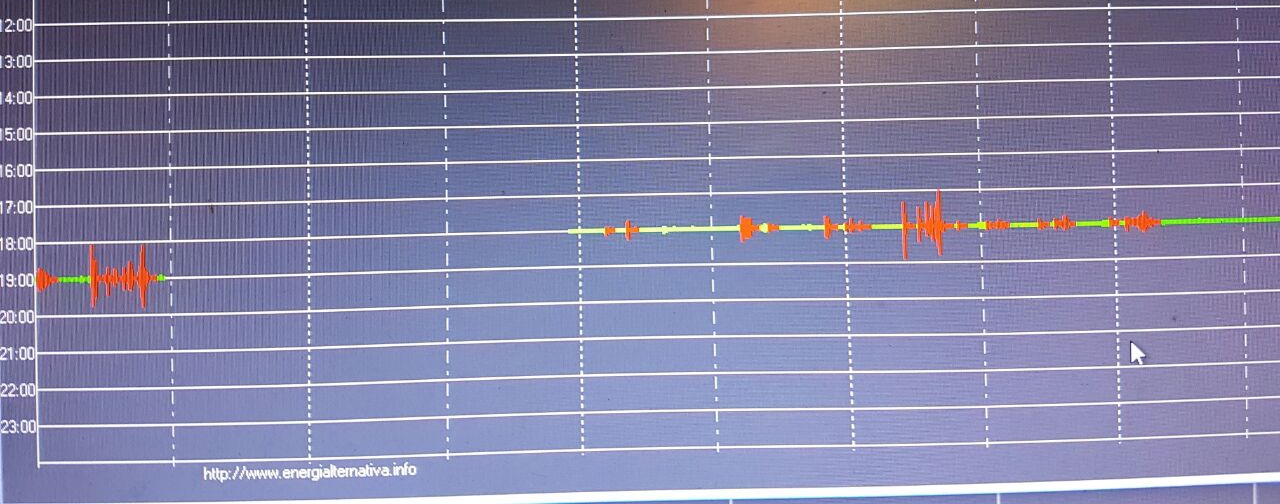

Lucky inizia a fare sul serio...la baracca è tutta in piedi:

http://www.energialternativa.info/public/newforum/ForumEA/P/InizianoLeProveSerie.jpg



In effetti occorre differenziare gli starnuti dai terremoti..


Vabbè...intanto è pronto il nuovo servizio del SISMOGRAMMA DEL GIORNO inserito negli impianti on line del forum ...chi ha telegram e ha intenzione di ricevere gli allarmi...lo scriva in questa discussione!
Faccine/Smileys_0004.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 16/02/2017 19:40:24


CITAZIONE

hai provato il circuito ?

il ragazzo è pigro...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 16/02/2017 19:57:12

bolle, non sarebbe bello avere sullo stesso monitor sia il sismogramma, che i segnali delle 3 antenne tutti appaiati?



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 16/02/2017 21:41:49

si, sarebbe bello...i segnali no si farebbe in tempo per via della mole di dati...ma sicuramente si potrebbe postare il waterfall...ma c'è un problema...non ho l'adsl...ho quelle chiavette da qualche giga/mese...questo è solo ed unico problema che impedisce la visualizzazione dei dati in tempo reale!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 16/02/2017 23:08:50

vabbè fai un amp invertente con r da 1,339 ohm (la r di damping consigliata) e poi metti una r da qualche k di retroazione



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/02/2017 10:55:02

Lucky è sospettoso...ora che la cosa inizia a funzicare non vuole più fare prove...il ragazzo diventa sempre più pigro!!!

Cmq è stato fato quello che hai detto...la resistenza è da 750ohm invece che a 1.4ohm ...per il resto è tutto uguale. Viene campionato il segnale ogni 2 ms...si vede un buon dettaglio e il segnale che arriva dall'arduino, passando per l'ADC a 16 bit , sembra uscire bello pulito!

Riepilogando si hanno due grafici , uno di dettaglio che dura visualizza gli ultimi 20 secondi, poi quello giornaliero.

Ora attendiamo di ricevere qualche segnale...sempre se Luchy inizia a registrare

PS:Ho cambiato il titolo alla discussione...



Modificato da Bolle - 17/02/2017, 11:03:20


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
