Tensione anomala su 2^ regolatore 4048MST
FinePagina

Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 14/07/2017 23:34:57

Ieri ho modificato il collegamento dei 12 pannelli; in passato erano collegati in 2 stringhe in serie da 6 pannelli da 30V e 2 stringhe in parallelo per formare 60V. Poich il regolatore MPPT preferisce tensioni pi alte, ho modificato il collegamento realizzando 4 stringhe da 3 pannelli a 90V. Il problema che da ieri da quando ho modificato i collegamenti, l'inverter produce anche la notte 43W dovute al 2^ regolatore dove sono collegati i 12 pannelli. Premesso che ho interrotto il positivo che va al regolatore con un fusibile per ogni gruppo di pannelli e per ogni regolatore. Ho tre tipologie di pannelli e l'inverter con 3 regolatori. Stasera ho verificato che sul 2^ regolatore era presente una tensione di 51,7 V. Ho provato a staccare il fusibile ed interrompere la tensione, ma mentre ieri quando ho staccato il fusibile per lavorare sui pannelli, il regolatore non segnava nulla, stasera la tensione rimaneva sempre sul regolatore. Chiedo a chi ne sa pi di me, cosa pu essere successo e come posso risolvere il problema? Ringrazio anticipatamente chi vuole darmi qualche consiglio. Ciao Franco



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13391

Stato:



Inviato il: 15/07/2017 00:04:19

Franco se hai tensione all'ingresso regolatore con i pannelli staccati c' solo un'ipotesi, il regolatore ha reso l'anima.
Forse non ha gradito il caldo.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 15/07/2017 06:43:21

Il Salentino,se misuri tensioni lato fotovoltaico con i pannelli staccati,significa che i rele sulla scheda del regolatore di quel canale restano chiusi.I 51,7v sono probabilmente la tensione di batteria.
Prova a collegare watch power e fare un reset delle impostazioni al default di fabbrica.Se per caso un problema di software si potrebbe risolvere



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 15/07/2017 09:58:12

Salentino sei sicuto sono serie da 3 pannrlli?
Staccando con il connettore di quella linea senti un clap ?



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 16/07/2017 19:33:34

Il Salentino hai risolto?



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 16/07/2017 20:44:01

CITAZIONE (Riccardo, 16/07/2017 19:33:34 ) Discussione.php?214702&1#MSG4

Il Salentino hai risolto?

No Riccardo, ieri sera ho fatto le prove a staccare i cavi dal regolatore e sui cavi non c'era tensione, ma sui morsetti del 2^ regolatore misurava 51,7 V. Ho provato a spegnere l'inverter sperando sia rimsto in memoria la tensione, ma niente. Ho provato pure con watchpower segna sempre quei valori. Oggi ho pure mandato una email al supporto mppsolar e mi hanno risposto chiedendomi informazioni. Ho preparato tutto il materiale richiesto e appena fa buio collego watchpower e faccio Uno screenshot dei dati con le tensioni sul 1^ e 2^ regolatore.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 16/07/2017 20:47:14

CITAZIONE (Claudio, 15/07/2017 00:04:19 ) Discussione.php?214702&1#MSG1

Franco se hai tensione all'ingresso regolatore con i pannelli staccati c' solo un'ipotesi, il regolatore ha reso l'anima.
Forse non ha gradito il caldo.


Il bello Claudio che di giorno funziona regolarmente, rimane la produzione strana la notte. Ho contattato il supporto MPPsolar e mi hanno risposto chiedendomi informazioni sul problema ed altre notizie dell'inverter. Vedremo quello che mi risponderanno.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 16/07/2017 20:50:55

CITAZIONE (Vincent, 15/07/2017 09:58:12 ) Discussione.php?214702&1#MSG3

Salentino sei sicuto sono serie da 3 pannrlli?
Staccando con il connettore di quella linea senti un clap ?

Vincent, non potevo sbagliare, ho imparato a fare le cose con calma ora. Quando ho fatto i collegamenti, ho preso la tensione di ogni singola stringa ed ho verificato che fosse 90 V. e prima di collegare i cavi all'inverter ho verificato che la tensione delle 4 stringhe fosse sempre 90.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 16/07/2017 20:56:41

Il Salentino quando hai collegato watch power hai provato a fare il reset di fabbrica come ti avevo chiesto?



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 16/07/2017 20:59:38

Se il regolatore MPPT non funziona di giorno ti da produzione lo stesso e normale
Se misuri tensione lato fotovoltaico di sera alcune ventole interne dovrebbero girare cosi?Il rumore delle ventole di raffreddamento dei regolatori diverso da quelle che raffreddano il circuito dell'inverter



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 16/07/2017 21:01:48

Hai lavorato con potenze intorno ai 3kw dal solare credo si sia incollato
il rele

io proverei a percuoterlo non e successo solo a te



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 16/07/2017 21:02:07

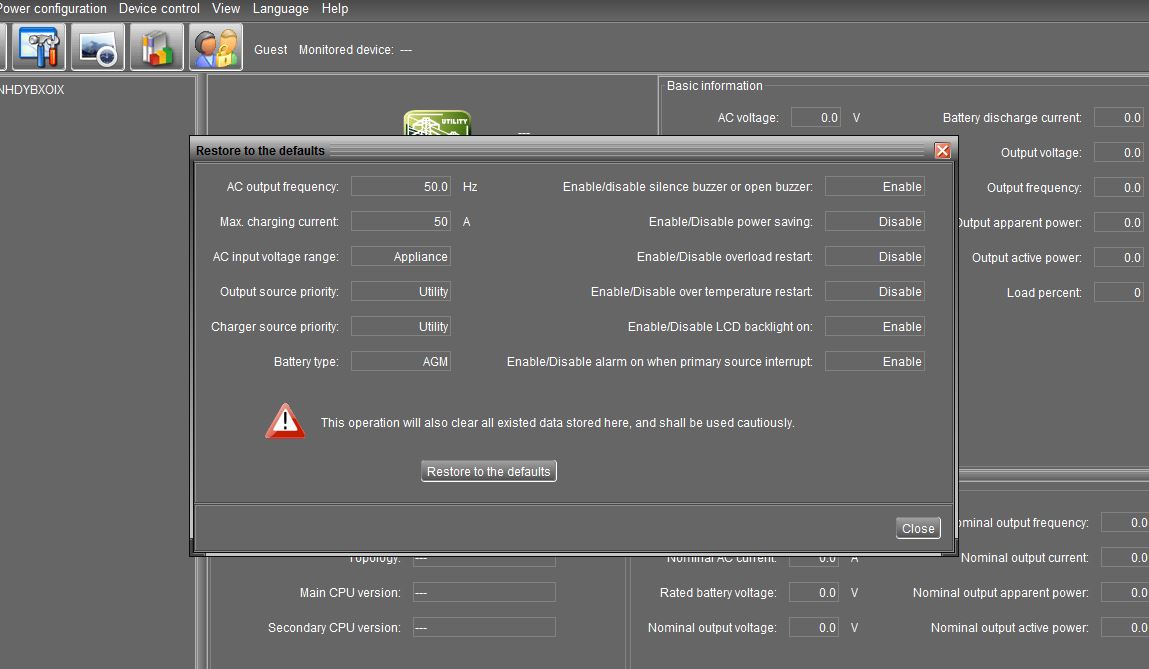

Questo il reset di fabbrica



Immagine Allegata: 15.JPG

ForumEA/R/15.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2631

Stato:



Inviato il: 16/07/2017 21:05:42

I rele comunque sono belli grossi, 2 in parallelo da 12v 70A per ogni regolatore



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 16/07/2017 21:48:02

Tra caldo e potenza... Altrimenti che altro puo essere?
I nostri stanno sui 50 55 gradi max ma il suo 60 65 non e che e proprio trascurabile metti che ha preso un bel picco di sole



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 16/07/2017 22:01:32

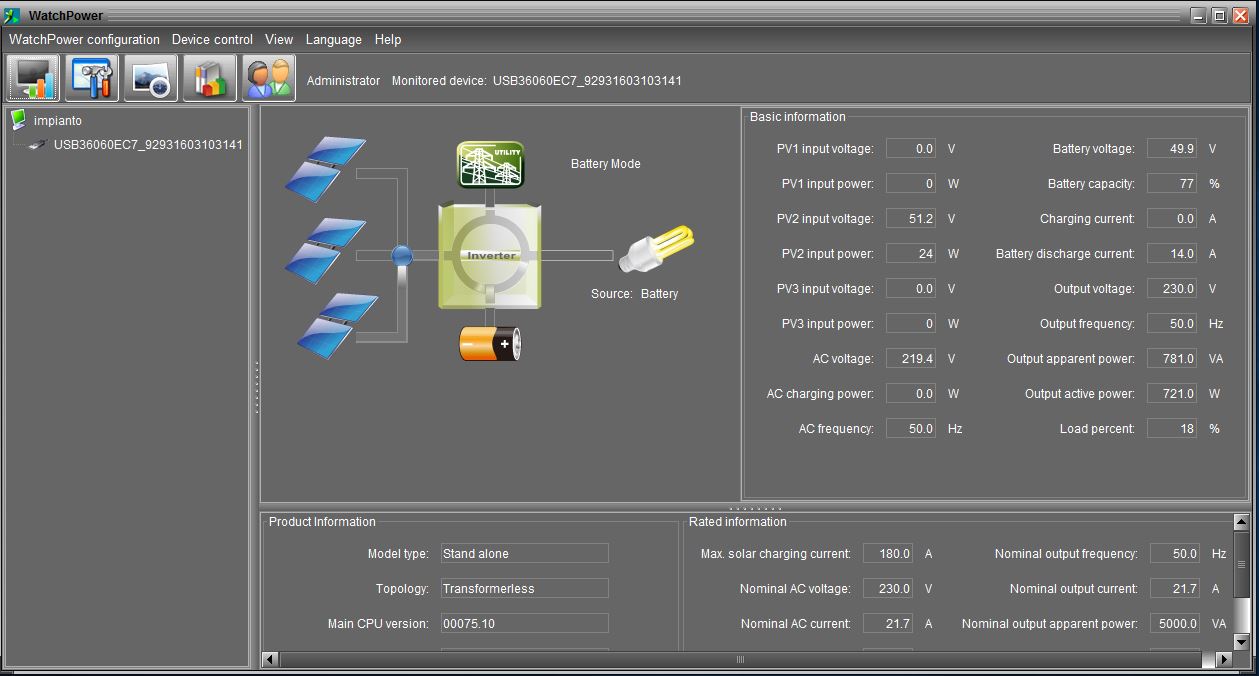

Riccardo ho fatto quello che mi hai consigliato con watchpower, ma non cambia nulla. C' sempre una tensione sul 2 regolatore. Questo il risultato dopo il ripristino valori di default. Sul display dell'inverter risulta 1 regolatore che produce anche la notte invece dei 3 di giorno.



Immagine Allegata: dati.JPG

ForumEA/R/dati.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l
