Dubbi parametri inverter pwm 3024
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 14:03:22

http://www.energialternativa.info/public/newforum/ForumEA/U/grafico%20celle.png[/IMG]Un saluto a tutti,
Mi chiamo Mario, mi sono iscritto da poco sul vostro forum, grazie agli ottimi argomenti trattati nella vostra community, sono riuscito a installare un piccolo impianto fotovoltaico per uso abitativo con queste caratteristiche: inverter pwm 3024, tre pannelli (che a breve diventeranno in tutto 5) da 300w monocristallini impp 9.17A - vmpp 32,7V., batterie 4pzs 24v. 460 Ah 5c, l'impianto va benone, con solo 3 pannelli riesco ad alimetare le utenze minime di casa senza problemi, ho notato che se non trovo una giornata super soleggiata e mi trovo con batterie con carica residua del 60% circa, l'inverter fatica a riportarle al 100%, ma questo penso che sia colpa dei pannelli sottodimensionati.. la cosa che non mi convince sono i settaggi dell'inverter che mi ha dato il venditore, bulk 29.7v. float 28V cut off 21v., rientro a enel 23.5v., (quest'ultimo non funziona perchè attualmente non ho la linea enel attiva), non mi convincevano i dati di bulk e float e leggendo un pò in giro ho pensato di mettere: bulk 29v. float 27v. il banco batterie si trova dentro un sottoscala esterno, dove ho notato che con giornate caldissime arriva anche a 29-32gradi, cosa che quest'anno ho rilevato per ben 5 settimane consecutive, passato questo periodo la temperatura si attiene minima 23 gradi massima 28gradi, (speriamo bene per quest'inverno) perchè non so che temperature raggiungerà il sottoscala, anche se penso che si attesterano tra 6-9 gradi, dimenticavo l'equalizzazione e programmata ogni 30 giorni 30v. 60 minuti 120 minuti, aggiungo scheda datami dal produttore delle batterie che per telefono mi ha dedtto di non superare i 2,4v per cella in ricarica e che non devo scaricare oltre 1,7v per cella. attendo vostre considerazioni, consigli, critiche...



Modificato da OrsoMario - 29/08/2020, 14:45:41


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 14:26:29

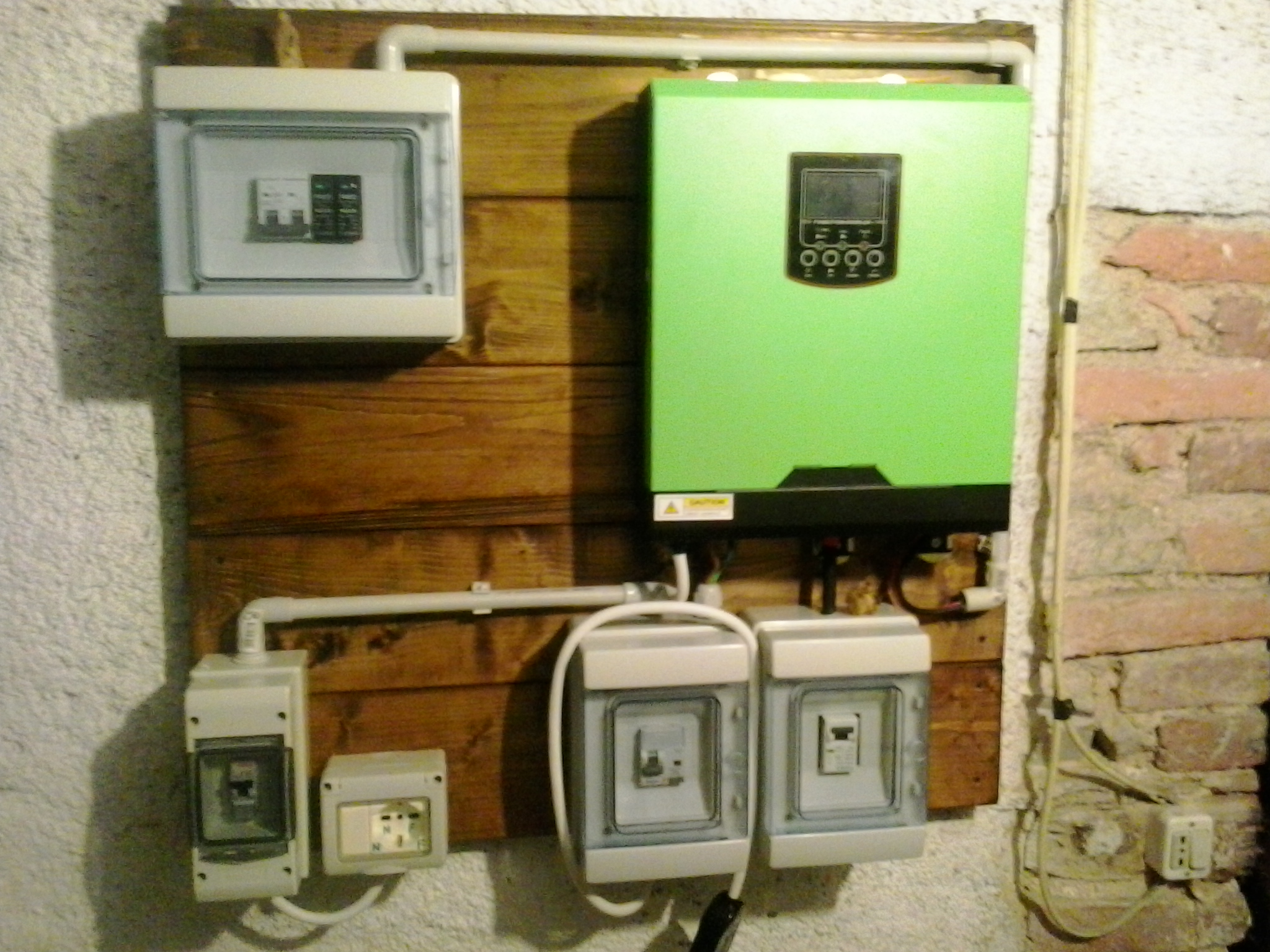

[IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/20120825_041947_1.jpg[/IMG]aggiungo foto del mio impiantino...

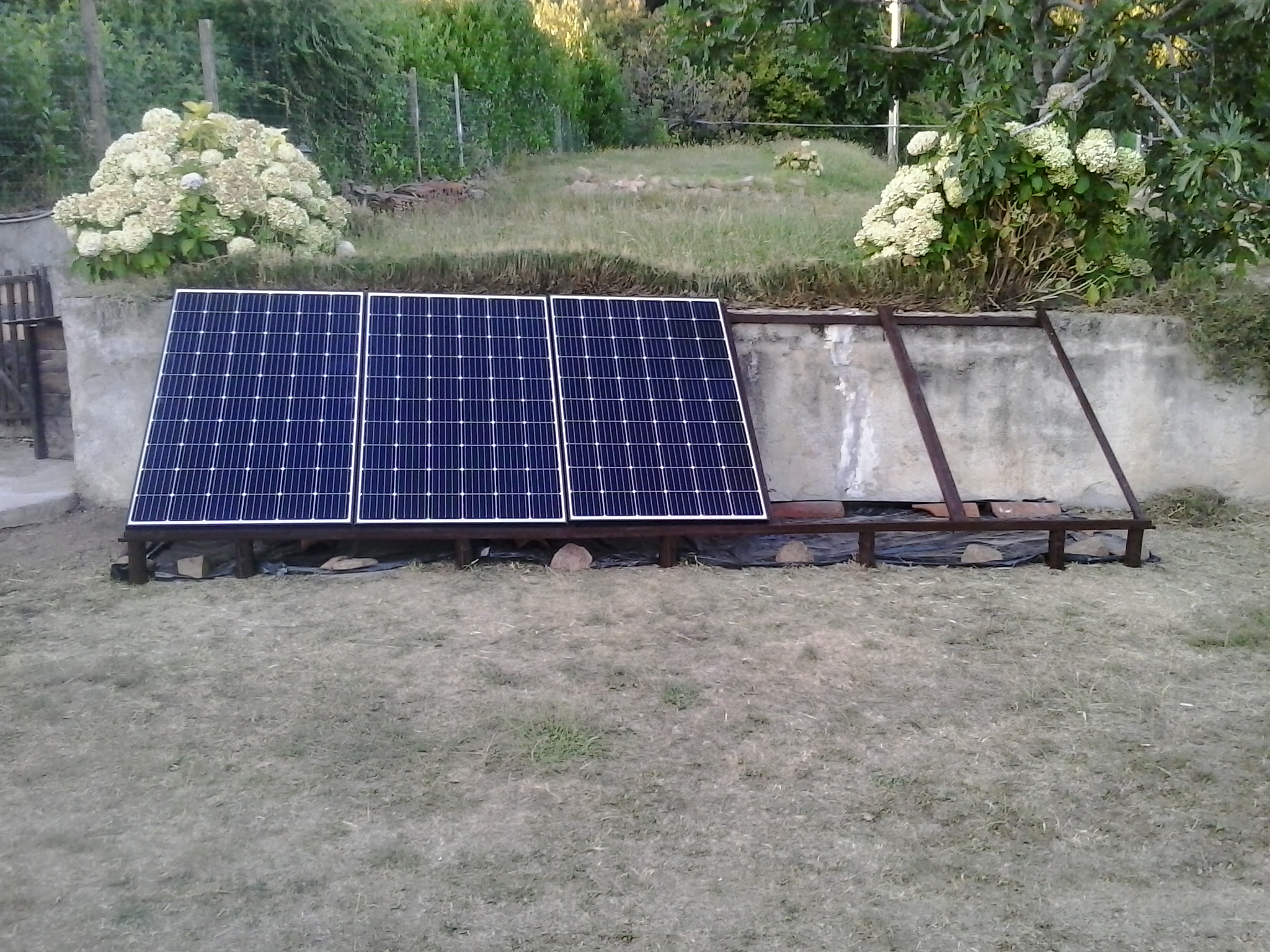

ps. i pannelli li spostero sul tetto la primavera prossima ora sono a corto di liquidità...

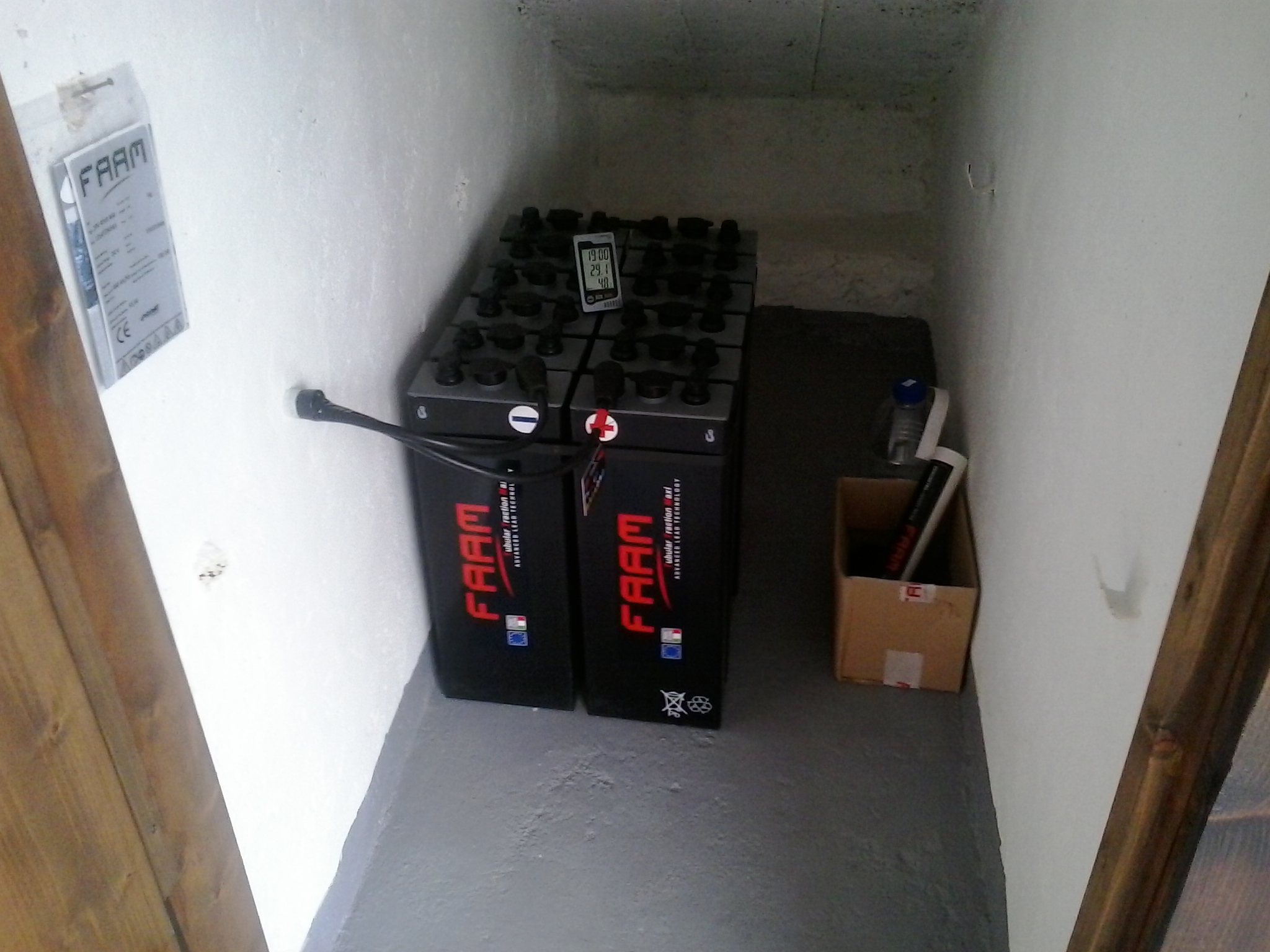

Immagine Allegata: 20120827_031749.jpg

ForumEA/U/20120827_031749_1.jpg


Scarica allegato




Modificato da OrsoMario - 29/08/2020, 14:47:56


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 14:34:48

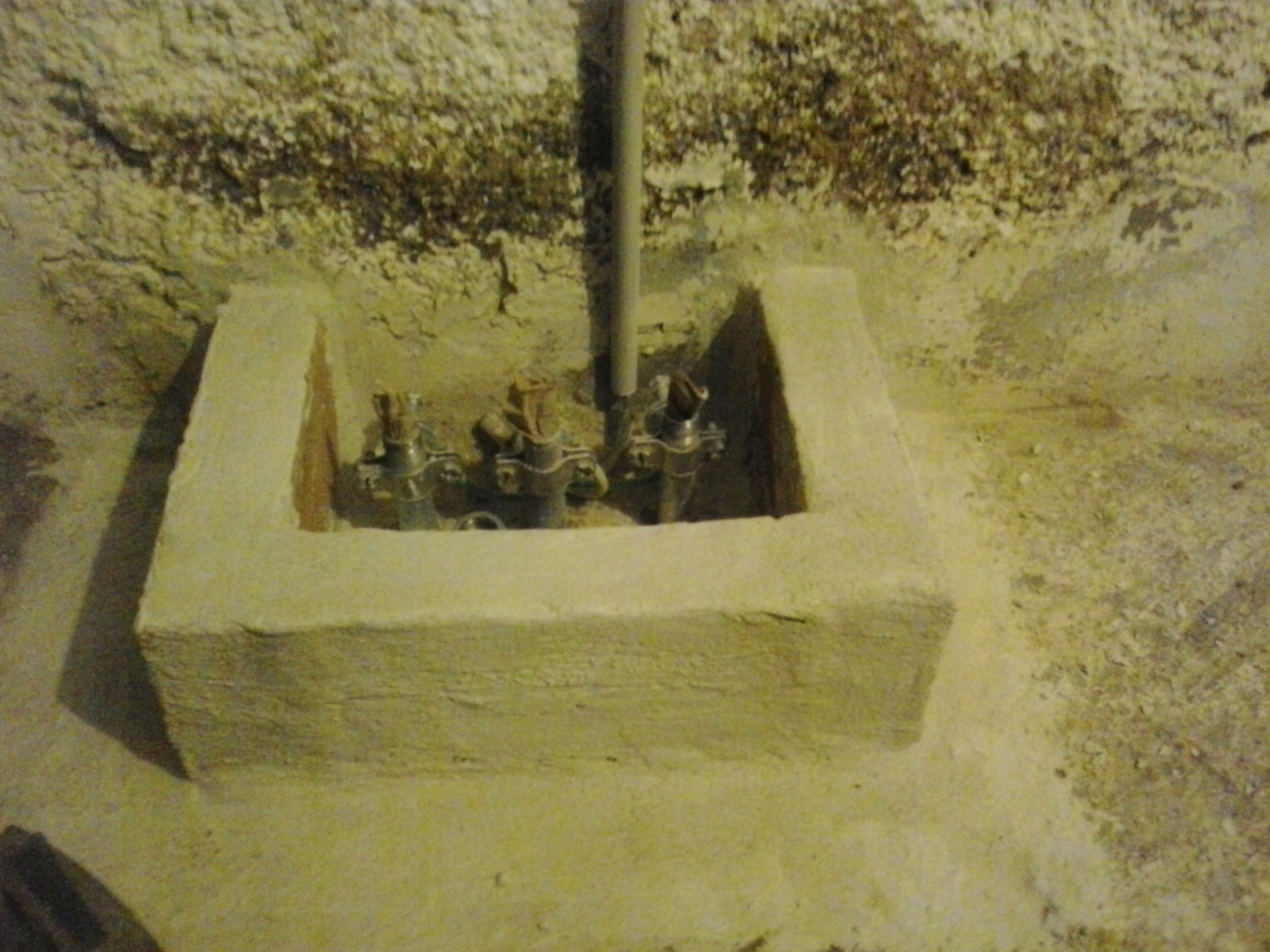

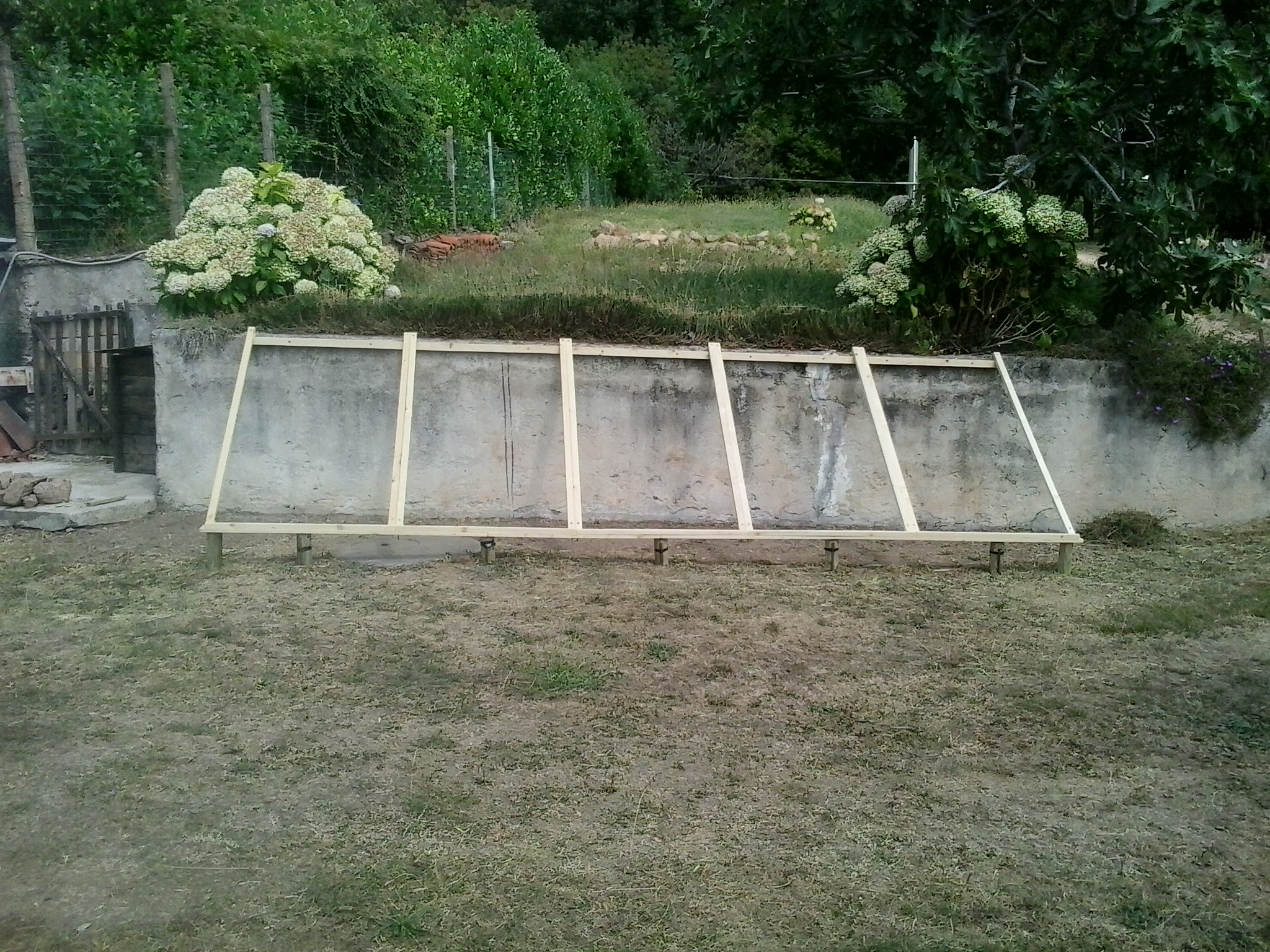

[IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/20120825_041947_2.jpg http://www.energialternativa.info/public/newforum/ForumEA/U/20120831_053337_3.jpg http://www.energialternativa.info/public/newforum/ForumEA/U/20120907_204354_1.jpg http://www.energialternativa.info/public/newforum/ForumEA/U/20120908_034911_1.jpg



Immagine Allegata: 20120825_041947.jpg

ForumEA/U/20120825_041947_3.jpg



Modificato da OrsoMario - 29/08/2020, 14:42:31


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4484

Stato:



Inviato il: 29/08/2020 15:59:08

fatti una porticina in quel sottoscala con del legno e incastrato dentro un po di pannelli di polistirolo.


per le batterie sapere il modello esatto aiuterebbe.

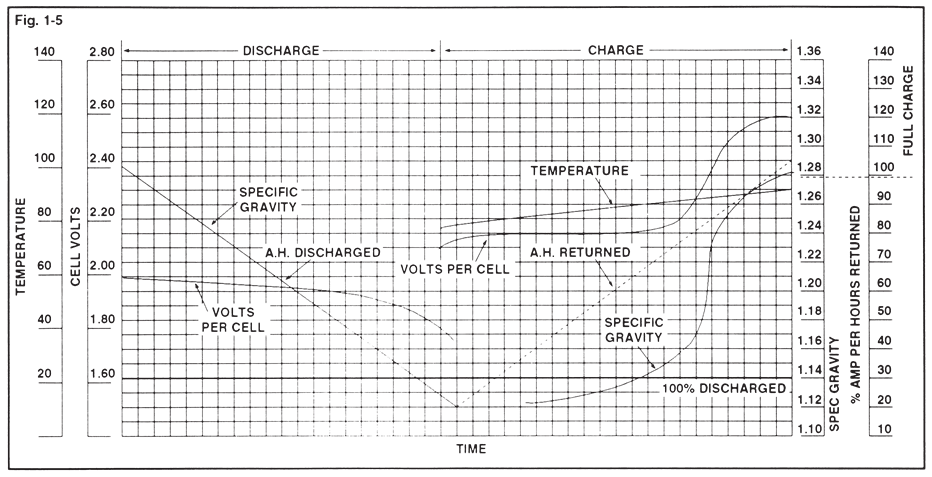

dal grafico le batterie arrivano a 2.60v in equalizzazione

trovato :

4PZS 2v 460 Ah faam

i parametri dovrebbero essere circa (ma guarda i datasheet del produttore)

equalize :

31

boost 29,8

float 27,6

back to grid 24 (estivo)

cut-off dipende dalle reazioni delle batterie ai grossi carichi

23.5/23



Modificato da emuland - 29/08/2020, 16:09:17


---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderà tutti quelli che ne fanno uso



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:03:18

Faam TTM Tubular Traction Maxi, LINK fantastiche batterie, INVIDIA!!!Faccine/bounce.gif totale, segui le indicazioni del produttore.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 16:09:21

CITAZIONE (emuland, 29/08/2020 15:59:08 ) Discussione.php?216210&1#MSG5

fatti una porticina in quel sottoscala con del legno e incastrato dentro un po di pannelli di polistirolo.


per le batterie sapere il modello esatto aiuterebbe.

dal grafico le batterie arrivano a 2.60v in equalizzazione

trovato :

4PZS 2v 460 Ah faam


ho una porta in legno massiccio fatta con tavole da 2,5cm di spessore, griglia di areazione una in alto e una in basso, dinque mi consigli di isolare la porta con dei pannelli oviamente lasciando le griglie di areazione libere..
scusa l'ignoranza ma back to grid 24 quale parametro sarebbe?



Modificato da OrsoMario - 29/08/2020, 16:14:15


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 16:16:05

CITAZIONE (Claudio, 29/08/2020 16:03:18 ) Discussione.php?216210&1#MSG6

Faam TTM Tubular Traction Maxi, LINK fantastiche batterie, INVIDIA!!!Faccine/bounce.gif totale, segui le indicazioni del produttore.

grazie...:)mi hanno parlato molto bene di queste batterie, allo stesso tempo sono in apprensione perchè vorrei trattarle con i guanti visto il costo importante...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:23:16

back to grid 24V ritorno a rete, ma se non hai Enel metti 23.5/24V anche il CutOff, perché senza Enel si comporta come un UPS e scende fino al CutOff e 21V sino troppo bassi, mi spiace.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 16:23:43

sono solo 10 giorni che sono in funzione, ho già controllato densità acido e volt per cella, passate 12 ore dalla carica mi da 2.15v. per cella e 1.27 - 1.28 di densità acido, però ho notato che in float 27v. sono leggermente sbilanciate, vanno da 2.24V 2.29V può essere normale?



Modificato da OrsoMario - 29/08/2020, 21:03:13


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:25:38

Lascia perdere i centesimi di Volt, tieni conto solo dei decimi.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:30:09

Per delle acido libero di quella fattura 2.4V cella di Float è OK ma la tensione di EQ come dice Emuland dovrebbe essere sopra i 30V, ma quelle sono un nuovo progetto, non trovo un data sheet comleto!!



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 16:38:24

fra qualche giorno dovrei montare gli ultimi 2 pannelli per completare la stringa, dovrei avere disponibili 1500w per circa 40Ah secondo voi dovrebbero bastare per caricare le celle in maniera adeguata? la mia paura e per questo inverno quando il sole mi darà poca autonomia, non vorrei ricaricare con corrente troppo bassa le batterie, nel caso non dovessero bastare potrei fare carica da solare e gneratore? il generatore può essere uno qualsiasi o deve avere specifiche di corrente particolari?, quello che ho e un 4 tempi da 1200w di picco e 800w continui,



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5885

Stato:



Inviato il: 29/08/2020 16:40:11

CITAZIONE (Claudio, 29/08/2020 16:30:09 ) Discussione.php?216210&1#MSG12

Per delle acido libero di quella fattura 2.4V cella di Float è OK ma la tensione di EQ come dice Emuland dovrebbe essere sopra i 30V, ma quelle sono un nuovo progetto, non trovo un data sheet comleto!!

si vero non mi hanno dato alto oltre la scheda postata a inizzio pagina per questo sono un pò in apprensione con i settaggi di carica..



Modificato da OrsoMario - 29/08/2020, 21:06:58


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:44:26

L'incognita è l'inverter che stai usando, è un PWM e per caratteristica manterrà la tensione pannelli sempre circa 1V sopra quella della batterie, speriamo basti la corrente nei giorni di sole non ottimale.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15260

Stato:



Inviato il: 29/08/2020 16:47:18

Per la resa invernale calcola almeno il 25% di resa in meno sotto i 10°



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
