Dubbi parametri inverter pwm 3024
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 15:21:53

Ho provato a fare un test mettendo i dati del mio impianto, cercando di avvicinarmi il più possibile a quelli effettivi,
ma non riesco a capire bene il grafico delle batterie.
In basso a sinistra del grafico dice: media energia mancante Wh 1754.8 ma in base a cosa? mancante mensile? annua? giornaliera?
http://www.energialternativa.info/public/newforum/ForumEA/U/Grafico%20fv..png



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 15:34:40

Poi in questo grafico percentuale dei giorni con batteria vuota e piena ma vuota intende con scarica massima da mè inposta al 30%?
mi sembra di vedere che gennaio avrei tutti i giorni con batteria vuota..
sperando che vuota intenda sempre il 30% di scarica..
http://www.energialternativa.info/public/newforum/ForumEA/U/Grafico%202.png
PS. Sono troppo ignorante...



Modificato da OrsoMario - 12/09/2020, 15:38:47


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:12474

Stato:



Inviato il: 12/09/2020 16:44:16

Riccardo ottimo molto veritiero.

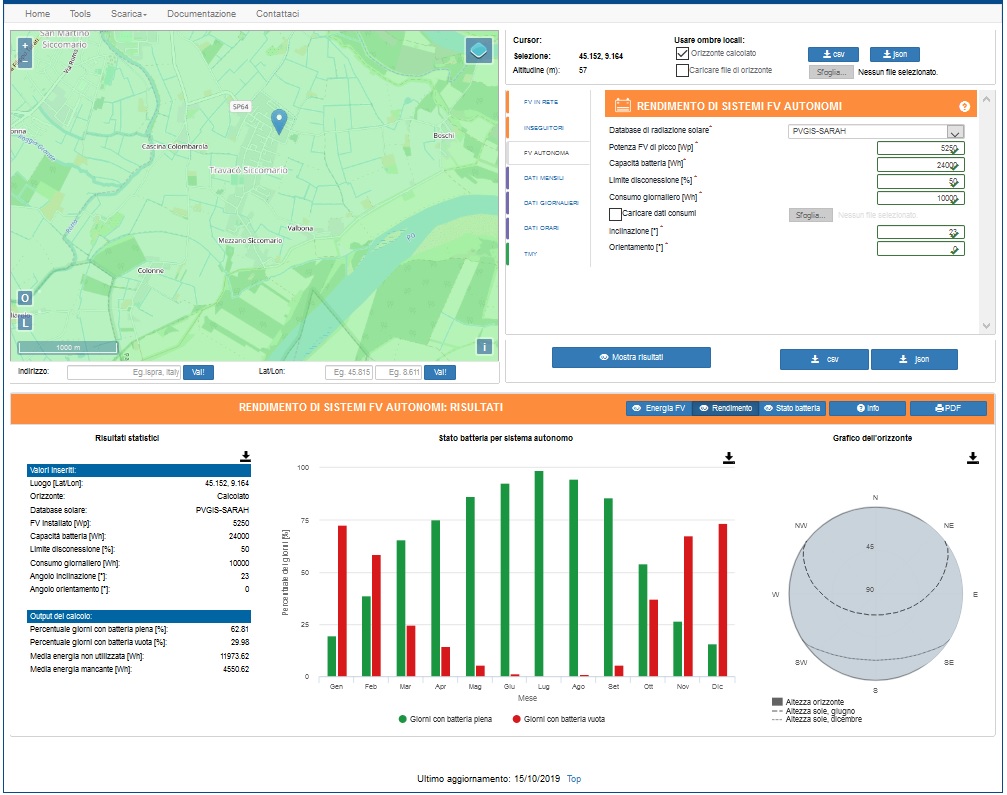

Immagine Allegata: sole.jpg

ForumEA/U/sole.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 280A lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 17:00:26

dopo un pò che sto studiando i grafici qualcosa ho capito.. devo raddopiare come minimo i pannelli..
Comunque grazie ancora Riccardo ottimo simulatore!

Per chi vuole fare dei test.
Link: https://re.jrc.ec.europa.eu/pvg_tools/it/#PVP



Modificato da OrsoMario - 12/09/2020, 17:09:43


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 17:06:34

Qui con 3000Wh di pannelli, e la situazione cambia notevolmente..

http://www.energialternativa.info/public/newforum/ForumEA/U/Grafico3.png
Piccola info, sono in isola da stamattina giornata con sole TOP e sarà così anche domani, sono curioso di vedere domani come andrà la giornata tra carica e utenze di casa... Faccine/pray.gif



Modificato da OrsoMario - 12/09/2020, 17:53:24


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2595

Stato:



Inviato il: 12/09/2020 18:25:51

Dove vedi le zone rosse del grafico avrai problemi nel raggiungere il bulk/float se lasci all' inverter la decisione di passare a rete e tornare in isola. Per ovviare all'inconveniente puoi lavorare riducendo i consumi o mettendo un commutatore estate/inverno su alcuni carichi in modo da forzarli sotto la rete in inverno



Modificato da Riccardo - 12/09/2020, 18:39:34


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 18:44:44

Ok ho capito, grazie Riccardo.
dunque le zone rosse indicano un problema per scarsa eficenza solare per la stagione in corso, tempo nuvoloso e di conseguenza anche un sottodimensionamento di potenza erogabile dai panneli,dunque calcola una percentuale di eventi possibili..
Faccine/thumb_yello.gif



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2595

Stato:



Inviato il: 12/09/2020 18:52:55

Si in pratica ti dicono la percentuale di giornate nel mese che le tue batterie saranno scariche considerando le informazioni che hai impostato.
Ottobre novembre dicembre 25% 8 giorni sono scariche non si capisce se fino al la percentuale che hai impostato o di più.?????Faccine/hmm.gif



Modificato da Riccardo - 12/09/2020, 18:57:23


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 19:12:52

Ho fatto delle prove e si basa sulla scarica che imposti, la cosa strana è che se metto scarica al 70% mi dice chè ho molte più giornate con batteria piena, e se metto scarica al 30% mi dice che ho più giornate con batterie scariche, potrebbe essere che limite disconessione intendono carica residua e non scarica in percentuale, non sò se sono riuscito a spiegarmi..

No ho detto una cavolata dipende sempre da quanti wh ho come pannelli...

Sembrerebbe che intendano scariche con l'impostazione che si mette, nel mio caso30%



Modificato da OrsoMario - 12/09/2020, 19:24:04


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2595

Stato:



Inviato il: 12/09/2020 19:21:34

Non so!!!!?? Se tu guardi anche l'altro istogramma quello dello stato batterie se vari quelle percentuale è inversamente proporzionale.
Aumentando la percentuale del limite di disconnessione le giornate di piena carica diminuiscono



Modificato da Riccardo - 12/09/2020, 19:28:22


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 19:28:20

mmm... Faccine/hmm.gif devo studiarci sù un po'...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2595

Stato:



Inviato il: 12/09/2020 19:29:55

Faccine/essen.gif



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 19:33:55

CITAZIONE (Riccardo, 12/09/2020 19:29:55 ) Discussione.php?216210&22#MSG340

Faccine/essen.gif

pure io..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2371

Stato:



Inviato il: 12/09/2020 22:37:23

Ho fatto varie prove, ma penso che il limite di disconnesione se segnato al 30%, intendano con carica residua del 70% ,anche se guardando tutti e 3 i grafici mi vengono dei dubbi..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2595

Stato:



Inviato il: 13/09/2020 07:45:22

Si è cosi, specie nel primo sembra che variando la capacità della batteria ci siano piccolissime variazioni!Ma comunque mi sembrano molto comodo puoi fare le simulazioni in un attimoFaccine/thumbup1.gif



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12
