Dubbi parametri inverter pwm 3024
FinePagina

AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 15/09/2020 23:27:28

Si se si sgancia durante la produzione ti guasta l inverter, anche se è più logico che sganci con un grosso carico che attinge dalle batterie, ripeto io l ho tenuto per 2 anni e mai un problema, adesso do realizzato un quadretto perché i banchi sono aumentati. Riguardo i fusibili quelli dovrebbero essere la normalità e oltretutto hai modo di sganciare ogni singolo pannello per qualsiasi motivo,ad ogni modo in casa non dovrebbe incendiarsi nulla anche se per adesso non li hai.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:31:52

Questa cosa della tensione pannelli più bassa delle batt. l'avevamo già notata, ricordi e ti avevo detto che è impossibile avere le batt. a 28V e i pannelli a 27.1V, c'è un evidente errore di letture da parte dell'inverter.

Per la corrente pannelli io comunque insisto per fare serie da due e poi parallelo, anche se è PWM, poi vedete voi.

Per le batt. serve un sezionatore manuale, da utilizzare per manutenzione o emergenza, mai mettere come sezionatori dei magnetotermici sulle batterie, sono pericolosi per l'inverter.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:39:51

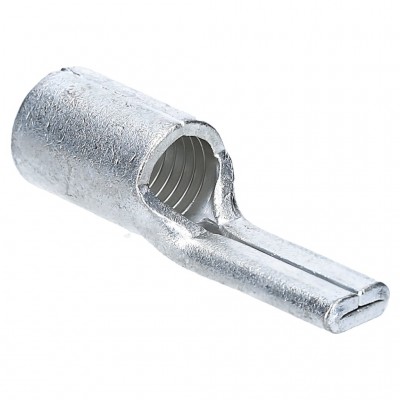

Sul cavo pannelli lato regolatore cerca un puntalino più grosso possibile e modellalo fin che non entra nel morsetto.



Immagine Allegata: puntale.jpg

ForumEA/U/puntale.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:43:26

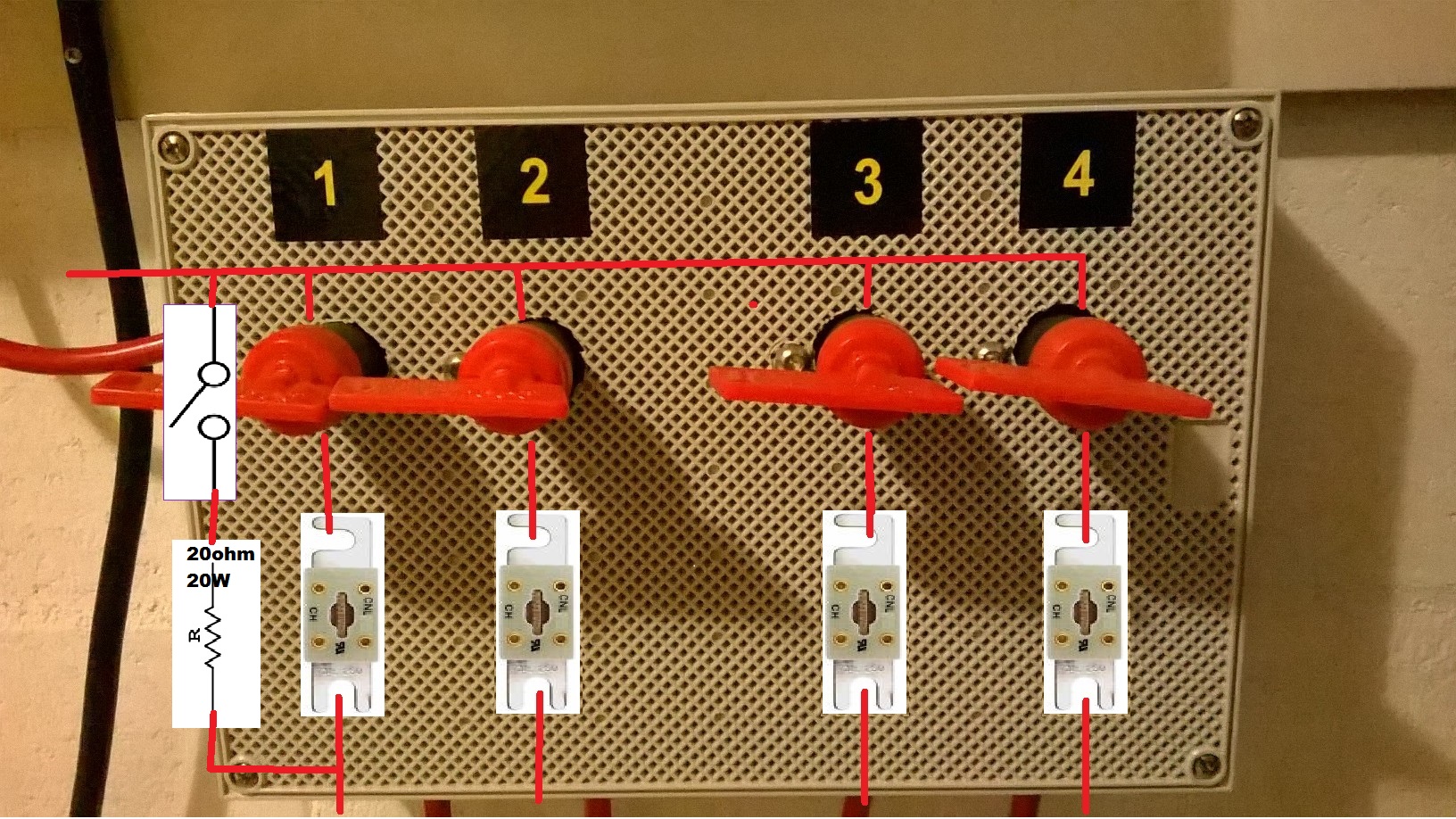

Per le batt. io ho usato stacca nautico e fuse a lamina.



Immagine Allegata: batterie_2.jpg

ForumEA/U/batterie_2.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5974

Stato:



Inviato il: 15/09/2020 23:43:54

CITAZIONE (AlessandroT, 15/09/2020 23:27:28 ) Discussione.php?216210&24#MSG359

Si se si sgancia durante la produzione ti guasta l inverter, anche se è più logico che sganci con un grosso carico che attinge dalle batterie, ripeto io l ho tenuto per 2 anni e mai un problema, adesso do realizzato un quadretto perché i banchi sono aumentati. Riguardo i fusibili quelli dovrebbero essere la normalità e oltretutto hai modo di sganciare ogni singolo pannello per qualsiasi motivo,ad ogni modo in casa non dovrebbe incendiarsi nulla anche se per adesso non li hai.


Grazie Alessandro!
allora poi quando metterò altri pannelli modificherò il tutto con un nuovo quadro con fusibili e sezionatori, voglio fare un impianto sicuro, metterò anche un palo di terra nuovo solo per lo scaricatore e con cavo adeguato che adesso e troppo piccolo solo 10mmq.
nel caso vi chiederò assistenza per fare un bel lavoro Faccine/thumb_yello.gif



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 15/09/2020 23:46:50

No Claudio, il mio con pannelli in parallelo ha lavorato e continua a lavorare perfettamente e considerache 4 dei miei pannellisono da 250w con una Vmp non più alta di 31v, naturalmente la sezione dei cavi in questo caso è importantissima ma garantisco che il 16 ci calza a pennello. Sul sezionatore ti do ragione ma il magnetotermico che avevo è costato poco e l'ho montato in 10 secondi.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:53:24

Azz. uno stacca costa 7€!! LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5974

Stato:



Inviato il: 15/09/2020 23:54:14

CITAZIONE (Claudio, 15/09/2020 23:31:52 ) Discussione.php?216210&24#MSG360

Questa cosa della tensione pannelli più bassa delle batt. l'avevamo già notata, ricordi e ti avevo detto che è impossibile avere le batt. a 28V e i pannelli a 27.1V, c'è un evidente errore di letture da parte dell'inverter.

Per la corrente pannelli io comunque insisto per fare serie da due e poi parallelo, anche se è PWM, poi vedete voi.

Per le batt. serve un sezionatore manuale, da utilizzare per manutenzione o emergenza, mai mettere come sezionatori dei magnetotermici sulle batterie, sono pericolosi per l'inverter.


Si stavo rileggendo qualche post precedente, e me lo avevi fatto notare, domani provo col multimetro,
per i pannelli rifarò tutti i collegamenti nuovi quando li porterò sul tetto, dovrò chiedervi assistenza
anche il magnetotermico delle batterie lo eliminerò
dovevo iscrivermi prima sul vostro forum, avrei evitato di spendere soldi inutilmente e anche di fare cavolate...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5974

Stato:



Inviato il: 15/09/2020 23:55:50

CITAZIONE (Claudio, 15/09/2020 23:39:51 ) Discussione.php?216210&24#MSG361

Sul cavo pannelli lato regolatore cerca un puntalino più grosso possibile e modellalo fin che non entra nel morsetto.

Grande Claudio!!
con questo sistema posso metterci pure un 20mmq!!
volendo posso autocostruirlo con un tubetto in rameFaccine/thumbup1.gif



Modificato da OrsoMario - 16/09/2020, 00:01:04


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:56:52

Purtroppo la fame vien mangiando!! e bevendo!!!



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 15/09/2020 23:58:28

CITAZIONE (OrsoMario, 15/09/2020 23:55:50 ) Discussione.php?216210&24#MSG368

CITAZIONE (Claudio, 15/09/2020 23:39:51 ) Discussione.php?216210&24#MSG361
Sul cavo pannelli lato regolatore cerca un puntalino più grosso possibile e modellalo fin che non entra nel morsetto.

Grande Claudio!!
con questo sistema posso metterci pure un 20mmq!!



Io entro con il 20mm² con un puntale sagomato quadro che entra alla perfezione, non ci passa più nemmeno un capello.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5974

Stato:



Inviato il: 16/09/2020 00:02:42

pensavo potrei autocostruirlo con un tubetto di rame o va bene anche alluminio? cosa mi consigli?
forse se lo faccio in rame è meglio cosi potrei saldarlo a stagno?



Modificato da OrsoMario - 16/09/2020, 00:08:56


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 16/09/2020 00:08:17

Tubetto di rame, schiacci sagomi e limi, poi stagnare e infilare, l'alluminio non lo saldi.

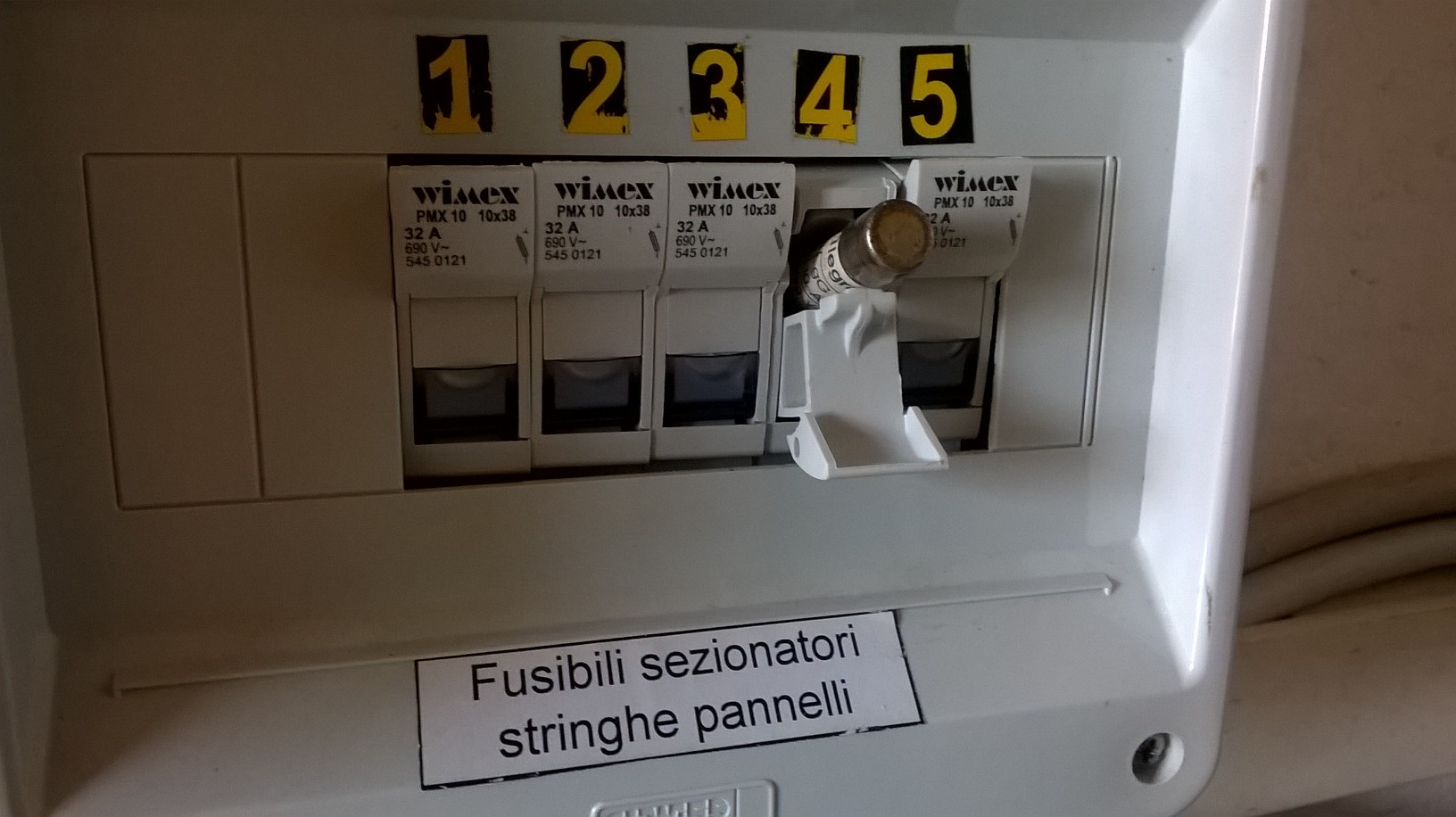

Per i pannelli portafusibile a sezionare, arrivo qui con le stringhe da 6mm² cad. e poi 30cm. di cavo da 20mm² al regolatore



Immagine Allegata: Fusibili.jpg

ForumEA/U/Fusibili_3.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5974

Stato:



Inviato il: 16/09/2020 00:16:46

Grazie ClaudioFaccine/thumb_yello.gif
per il palo di terra dello scarictore di sovratensione può bastare un tubo idraulico zincato da 1/2 pollice lungo un metro ho ci va più lungo? che sezione di cavo dovrei usare?
dimenticavo lo scaricatore è solo in dc dai pannelli, non ho collegato il telaio..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15276

Stato:



Inviato il: 16/09/2020 00:24:22

10mm² sono suff., per la lunghezza della puntazza dipende dal tuo terreno, io con 2 metri e 3 puntazze ho 9 Ohm.

Però vorrei ricordarti che lo scaricatore non serve a proteggere l'inverter, quello va al creatore ugualmente.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
