Dubbi parametri inverter pwm 3024
FinePagina

Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 16/03/2021 14:27:24

Se il tuo inverter lo accetta il comando è Q1



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 16/03/2021 14:31:12

Altrimenti con QPIGS la temperatura del BUS è quella in neretto 236.1 49.9 230.1 50.0 0597 0535 013 433 54.80 002 100 0031 0013 104.3 54.97 00000 00010110 00 00 00714 110



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 16/03/2021 19:13:30

Devo provare ma se non erro il comando Q1 non lo accetta, domani tempo permettendo vado di là e provo, al massimo provo con il termometro laser.. che componenti devo "sparare" o basta prendere la misura sui dissipatori?

volevo togliermi questa curiosità della temperatura.



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 17/03/2021 01:19:16

La temperatura che si legge con il QPIGS è presa da un TNC posizionato sulla scheda principale molto vicino all'induttanza del BUS e misura la temperatura di quell'induttanza, mentre le temperature lette con Q1 ci danno anche quella del dissipatore dei mosfet del circuito inverter e quella del dissipatore del convertitore DC/DC.

C'è anche un TNC sul regolatore ma non ho trovato il comando per leggerlo.



Modificato da Claudio - 17/03/2021, 01:32:43


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 17/03/2021 01:31:11

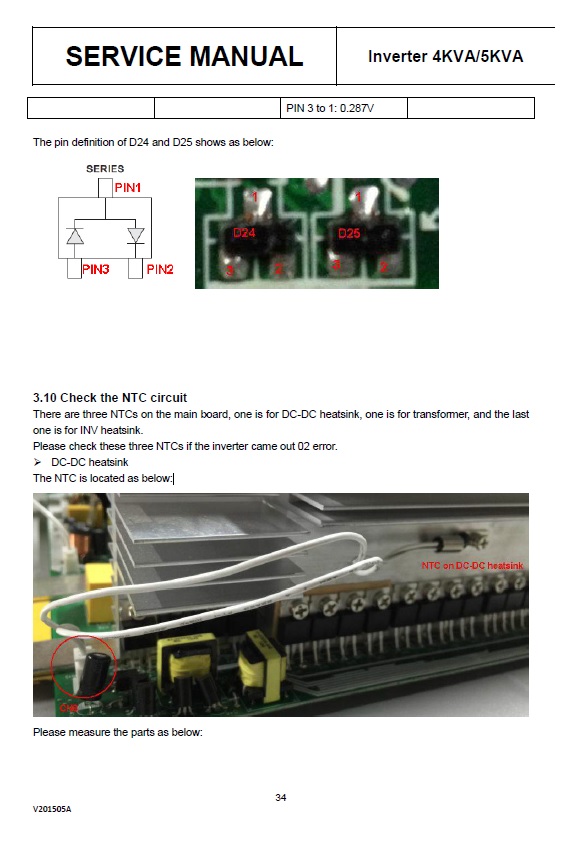

Questo è un estratto dal service manual

Ci sono tre NTC sulla scheda principale, uno è per il dissipatore DC-DC, uno è per il trasformatore e l'ultimo
uno è per il dissipatore di calore INV.
Si prega di controllare questi tre NTC se l'inverter è uscito errore 02.

Questo è quello del convertitore DC/DC



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_51.jpg



Modificato da Claudio - 17/03/2021, 01:35:12


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 17/03/2021 01:36:55

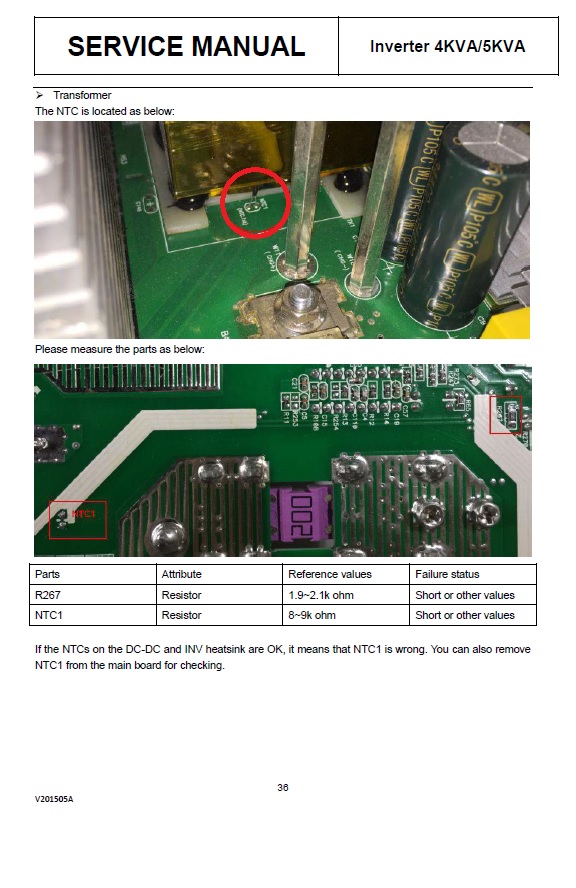

Questo per l'induttanza.



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_52.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 17/03/2021 01:38:21

Questo per l'inverter



Immagine Allegata: Immagine.jpg

ForumEA/U/Immagine_53.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 17/03/2021 18:57:19

Grazie Claudio,
non ho avuto tempo neanche oggi, appena ho un oretta libera smonto per pulire e faccio le prove con il programmino, po ti aggiorno su cosa ho combinato



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 07/04/2021 18:02:27

Aggiornamento provato il programmino, ma non sono sicuro che mi segni la temperatura, perchè noto che il valore temperatura varia di pari passo con la tensione, del tipo banco 30,5V. temperatura 30,9 banco a 27,5V temperatura 27,58 mi sembra un pò strano...
non vorrei che i valori segnati non siano letti nella posizione standard con la lettura effettiva nella stringa..
Ps. comando "QPIGS"



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 07/04/2021 18:19:14

Metti la stringa del QPIGS
Prova anche se prende il comando Q1



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 07/04/2021 18:20:44

mm non l'ho salvata... se vado ora a fare la lettura va bene lostesso?
Comado Q1 non lo accetta..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 07/04/2021 18:50:04

ecco la stringa..

http://www.energialternativa.info/public/newforum/ForumEA/U/Cattura_24.JPG



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 07/04/2021 19:14:30

La temperatura è quella nel riquadro rosso, ricorda che è la temperatura letta dal TNC1 posto sotto l'induttanza, non quella dei raffreddatori.



Immagine Allegata: Cattura_24.jpg

ForumEA/U/Cattura_24_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6120

Stato:



Inviato il: 07/04/2021 19:20:22

Scusa Claudio ma quel valore ho notato che e pari pari alla percentuale di carica delle batterie..
Cioè sale e scende identico alla percentuale di scarica o carica batterie,
può essere che essendo un inverter a 24v non legge i valori come si deve?



Modificato da OrsoMario - 07/04/2021, 19:23:42


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 07/04/2021 19:25:10

Azzzz. allora la stringa QPIGS non ha i dati nei medesimi gruppi riportati dal protocollo in mio possesso e quindi diversi dal 4048MS



---------------
