Curiosità Grounding Box
FinePagina

Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 29/05/2022 11:22:23

Grazie mille, sei una fonte di informazioni e consigli eccezionale. Complimenti



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



mat1navoce
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 12/06/2022 16:35:16

Chiedo.
Mi sapreste dire se un inverter (variatore di frequenza) per comandare la pompa dell'autoclave potrebbe avere problemi con la doppia fase che ho nel sistema fotovoltaico?

ad esempio questo inverter:

https://www.vevor.it/azionamento-a-frequenza-variabile-c_10745/variatore-di-frequenza-inverter-vfd-4hp-3kw-10a-carichi-di-coppia-costanti-220v-p_010692009268?gclid=EAIaIQobChMInp-yiJGo-AIViZ3VCh37GACREAQYASABEgLH8PD_BwE



Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 28/09/2022 07:25:38

Buongiorno a tutti, mi vedo costretto a sostituire il mio inverter che usavo esclusivamente per caricare l'auto elettrica. il caricatore dell'auto non accetta le due fasi da 115v, ma vuole fase 230 volt e neutro 0 volt. Da quello che sto leggendo gli inverter ibridi in generale hanno le due fasi. Come potrei ovviare al problema? qualcuno può consigliarmi? Grazie in anticipo a tutti!



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15261

Stato:



Inviato il: 28/09/2022 08:53:17

Ciao Prius2008, l'inverter ha 2 pseudo fasi da 115V riferite a terra solo in funzionamento ad isola, se l'uscita dell'inverter la usi solo per caricare l'auto e senza Enel in ingresso puoi tranquillamente mettere a terra il neutro uscente, ti ritroverai con una fase a 230V neutro e terra.

Se hai Enel in ingresso ti serve la GROUNDING BOX LINK che solo quando togli Enel mette a terra il neutro uscente per mantenere il sistema fase e neutro.

Il neutro di rete non è altro che il centro stella cabina Enel che a sua volta è a terra in cabina.



Modificato da Claudio - 28/09/2022, 09:02:38


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 28/09/2022 20:48:26

Grazie mille Claudio, mi sei stato molto d'aiuto



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 28/09/2022 21:00:22

Prius2008, attento alla nota: Gronding Box funziona solo con inverter Genius o similari se questi inverter sono settati sulla programmazione 38.

serve il codice 38 sull'inverter



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15261

Stato:



Inviato il: 29/09/2022 10:40:12

Esatto

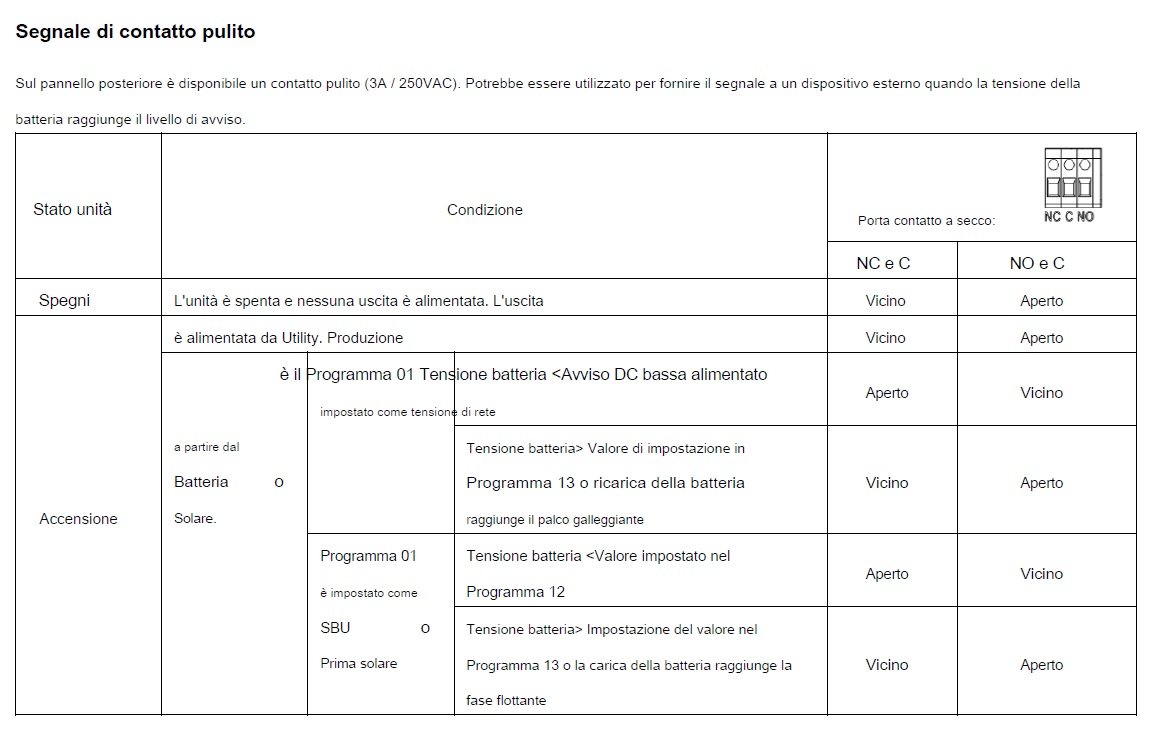

La Gronding Box viene comandata dal contatto pulito dell'inverter che segue anche queste regole.



Immagine Allegata: contatto_pulito.jpg

ForumEA/U/contatto_pulito.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 01/10/2022 21:25:34

Un'ultima curiosità, per capire bene, devo mettere il neutro in uscita con la terra uscente direttamente su una palina di terra. Giusto?



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15261

Stato:



Inviato il: 01/10/2022 21:28:43

CITAZIONE (Prius2008, 01/10/2022 21:25:34 ) Discussione.php?216251&3#MSG38

Un'ultima curiosità, per capire bene, devo mettere il neutro in uscita con la terra uscente direttamente su una palina di terra. Giusto?



Si ma solo se in ingresso non hai Enel, non mettere a terra il neutro Enel.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 01/10/2022 21:38:50

Ok grazie mille Claudio.



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15261

Stato:



Inviato il: 01/10/2022 23:56:35

CITAZIONE (Prius2008, 01/10/2022 21:38:50 ) Discussione.php?216251&3#MSG40

Ok grazie mille Claudio.


Primo perché in Italia è assolutamente vietato, secondo se nella tua zona il neutro Enel ha una differenza in Ohm maggiore rispetto al tuo che è a terra anche gli altri utenti di zona usufruirebbero del tuo neutro che sarebbe percorso da corrente maggiore rispetto alla tua fase, la corrente è pigra e quindi cerca la strada più comoda per andare a terra.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Prius2008

Avatar
MegaWatt


Gruppo:Utente
Messaggi:439

Stato:



Inviato il: 05/10/2022 08:24:31

Buongiorno a tutti, ieri mattina ho messo in funzione il nuovo inverter che uso esclusivamente per caricare l'auto. Con i vostri consigli e modifiche ora tutto funziona alla grande. Grazie a tutti!!
A lavorato per circa 3 ore erogando 3,7kw senza nessun problema. Secondo la vostra esperienza, potrebbe essere deleterio? Spero di no, altrimenti sono rovinato......



---------------
8 kwp di pannelli disposti a sud con inclinazione di 41 gradi. 3kw di pannelli a sud inclinazione 25 gradi.
n°4 regolatori da 60A mppt collegati in parallelo. Inverter ibrido 48v 5KW Mppt per casa. 4 pacchi Lifepo4 da 105ah con relativo bms ed equalizzatore in parallelo. Inverter ibrido Pwm 48v 5Kw per ricarica auto elettrica.



laietana
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 08/10/2022 10:37:30

Ciao a tutti

Sono greco e uso Google Translate per chiederti della scatola di messa a terra. Ho cercato ovunque ma non riesco a ottenere risposta. Il legame di terra neutrale è davanti a casa mia. Il mio inverter quando non è collegato alla rete elettrica fornisce un'uscita senza messa a terra. Quando c'è AC IN (rete elettrica) il legame di massa neutro va bene. Ora la mia domanda è cosa succede quando la griglia è giù? L'inverter va in "modalità batteria" e emetterà senza terra? O il terreno funziona ancora? Ho provato a cercare quando la griglia scende se anche il neutro scende. E alcuni dicono che N può anche scendere quando la griglia scende, quindi come funziona? Ho bisogno di una scatola di messa a terra solo per quando la griglia è inattiva? Grazie mille e scusa per la traduzione


Hi all,

I am Greek and I use google translate to ask you about the grounding box. I searched everywhere but I can't get answer. The neutral ground bond is before my house. My inverter when not connected to power grid gives ungrounded output. When there is AC IN ( power grid ) the neutral ground bond is fine. Now my question is what happens when the grid is down ? The inverter goes into "battery mode" and will output with no ground ? Or the ground still works ? I tried to search when the grid goes down if neutral also goes down. And some say that N can also go down when grid goes down, so how does this work ? Do I need a grounding box just for when grid is down ? Thank you so much and sorry for the translation.



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:5903

Stato:



Inviato il: 08/10/2022 12:28:17

Ciao laietana,
che tipo di inverter hai (marca e modello)

Ps. Mia zia abita a Patrasso

Γεια σου laietana,
τι τύπο μετατροπέα έχετε (μάρκα και μοντέλο )

ΥΣΤΕΡΟΓΡΑΦΟ. Η θεία μου μένει στην Πάτρα



Modificato da OrsoMario - 08/10/2022, 12:31:41


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15261

Stato:



Inviato il: 08/10/2022 12:34:03

CITAZIONE (laietana, 08/10/2022 10:37:30 ) Discussione.php?216251&3#MSG43

Ciao a tutti

Sono greco e uso Google Translate per chiederti della scatola di messa a terra. Ho cercato ovunque ma non riesco a ottenere risposta. Il legame di terra neutrale è davanti a casa mia. Il mio inverter quando non è collegato alla rete elettrica fornisce un'uscita senza messa a terra. Quando c'è AC IN (rete elettrica) il legame di massa neutro va bene. Ora la mia domanda è cosa succede quando la griglia è giù? L'inverter va in "modalità batteria" e emetterà senza terra? O il terreno funziona ancora? Ho provato a cercare quando la griglia scende se anche il neutro scende. E alcuni dicono che N può anche scendere quando la griglia scende, quindi come funziona? Ho bisogno di una scatola di messa a terra solo per quando la griglia è inattiva? Grazie mille e scusa per la traduzione


Hi all,

I am Greek and I use google translate to ask you about the grounding box. I searched everywhere but I can't get answer. The neutral ground bond is before my house. My inverter when not connected to power grid gives ungrounded output. When there is AC IN ( power grid ) the neutral ground bond is fine. Now my question is what happens when the grid is down ? The inverter goes into "battery mode" and will output with no ground ? Or the ground still works ? I tried to search when the grid goes down if neutral also goes down. And some say that N can also go down when grid goes down, so how does this work ? Do I need a grounding box just for when grid is down ? Thank you so much and sorry for the translation.


Non farti problemi prima di averli, dipende dall'inverter che userai e spesso la situazione senza riferimento di neutro non causa problemi.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
