Inviato il: 08/11/2022 13:25:31

No per quelli di adesso non è da fare mai.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Vincenzo164

Avatar
MegaWatt


Gruppo:Utente
Messaggi:447

Stato:



Inviato il: 08/11/2022 13:45:35

CITAZIONE (Claudio, 08/11/2022 13:25:31 ) Discussione.php?216251&6#MSG78

No per quelli di adesso non è da fare mai.


OK messaggio ricevuto.......



---------------
HYD6000-EP ~ 4400W FV ~ 14Kw EVE LF280K



Goku590
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 09/11/2022 11:13:09

CITAZIONE (Claudio, 08/11/2022 13:45:35 ) Discussione.php?216251&5#MSG75

CITAZIONE (Goku590, 07/11/2022 10:42:57 ) Discussione.php?216251&5#MSG74
CITAZIONE (Claudio, 07/11/2022 09:00:17 ) Discussione.php?216251&5#MSG73
Ti da dei problemi a qualche elettrodomestico?


Ciao, caldaia - due climatizzatori che vanno in blocco
Asciugatrice dipende: se commuta a batteria mentre va nessun problema se la faccio girare direttamente a batteria da errore

Volevo risolvere a monte di tutto l’impianto se ci fosse una soluzione.
Non posso staccarmi da gestore purtroppo



Allora la Ground Box fa per te, ma devi avere il contatto pulito che si chiude quando sei in isola e solo quando sei in isola.


Non riesco a capire se è compatibile con il mio inverter ☹️



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 29/11/2022 18:41:54

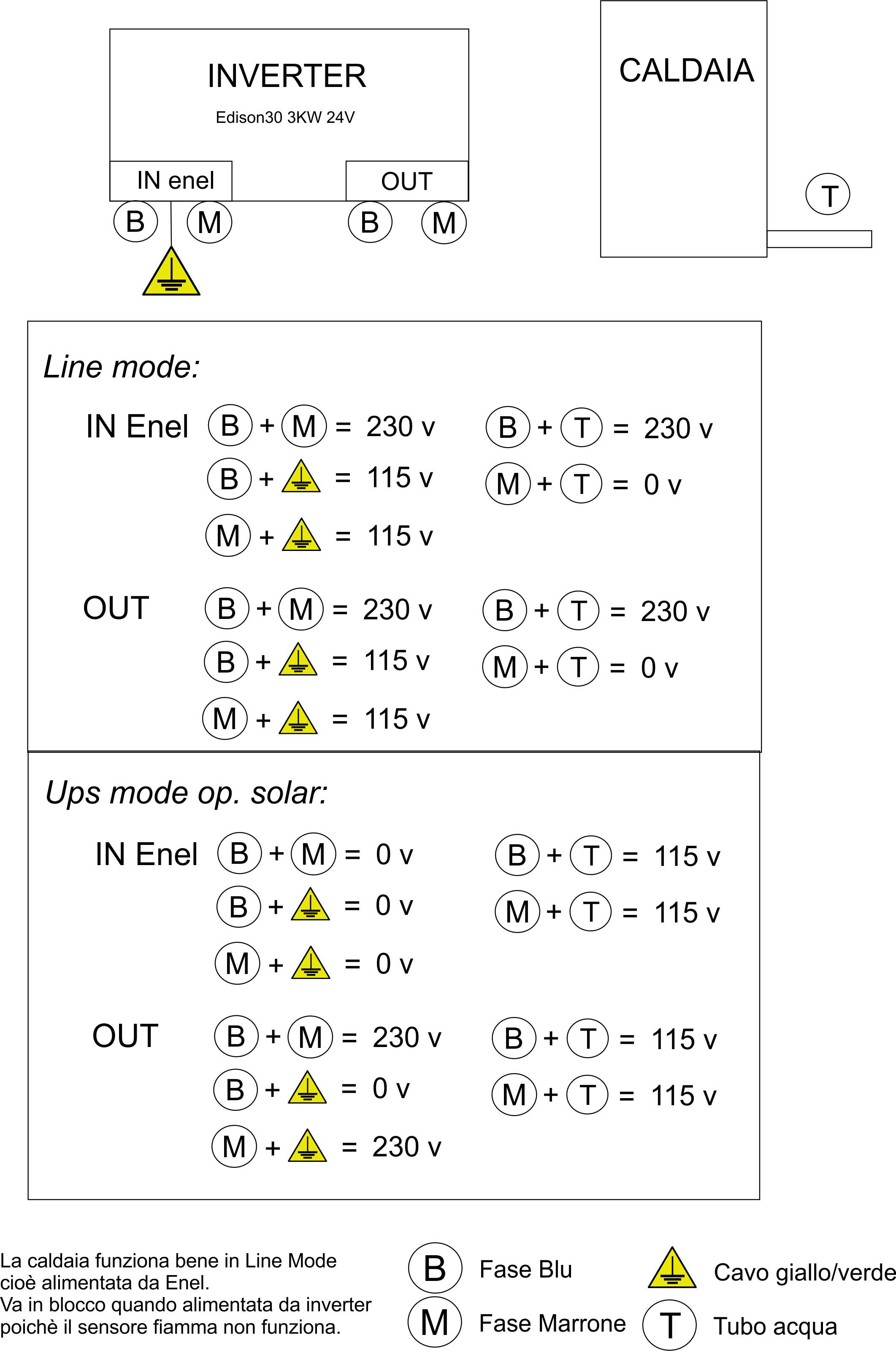

Scusate, ho visionato decine di pagine e alcuni forum per trovare risposta al mio problema. Spero di non aver trascurato nulla e quindi di farvi perdere tempo.
Io ho il problema della caldaia che va in blocco quando vado a batteria o fotovoltaico. Quando vado con Enel funziona perfettamente. Quindi (per voi) niente di nuovo. La cosa strana è che il mio inverter ha un'uscita diversa da tutti quelli che ho trovato nel forum: quando va a batteria è monofasico, quando va il "line mode" l'uscita è bifasica.
Dato che sto rompendo le scatole a tutti quelli "che trovo" ho pensato di fare tutte le misurazioni possibili con un buon tester e annotarle su un foglio per la maggior chiarezza possibile.
Volevo ordinare una Ground Box, ma il mio inverter non ha i menù 38 e 39, quindi non ha il contatto pulito per pilotarla e in ogni caso, se ho capito bene, non servirebbe comunque perchè dovrei trasformare la monofasica in bifasica, non il contrario...
Scusate se ho scritto castronerie, sto diventando matto.



Immagine Allegata: Caldaia.jpg

ForumEA/U/Caldaia_1.jpg



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 29/11/2022 20:27:07

CITAZIONE (Elek, 29/11/2022 18:41:54 ) Discussione.php?216251&6#MSG81

dovrei trasformare la monofasica in bifasica, non il contrario...
Scusate se ho scritto castronerie, sto diventando matto.


No devi trasformare la bifase in monofase riferendo il neutro a terra come fa il distributore in Cabina nel centrostella
E per essere sicuri al 100% da quello che ho capito meglio montare a monte anche un ATS
O almeno un contattore con autoritenuta che scangi fisicamente IN di Uti dal inverter in caso UTI stesso mancasse

Lascia perdere il tubo dell' Acqua che è meglio che non si usi MAI come terra o peggio alternativa al neutro
che è spesso causa di gravissimi infortuni anche mortali

Fortuna da quello che ho capito il mio inverter King ha questo accessorio gia di serie all' interno
Tra le varie info quella dove ho capito meglio sta cosa della bifase è stato
Questo video sul tubo LINK

Spero anche a te sia utile per capirci qualcosa di piu da quello che ho capito il sensoree fiamma della caldaia
Vuole che il neutro sia a 0 rifetto alla fase quindi in un sistema bifasico non essendo a 0 la caldaia va in blocco.

Prova anche a girare la presa della caldaia
Se il problema della bisase è solo la caldaia puoi provare anche con un trasformatore isolamento
tipo questo LINK
Ma fallo fare da uno del mestiere abilitato con la corrente non si scherza.



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15121

Stato:



Inviato il: 29/11/2022 23:34:21

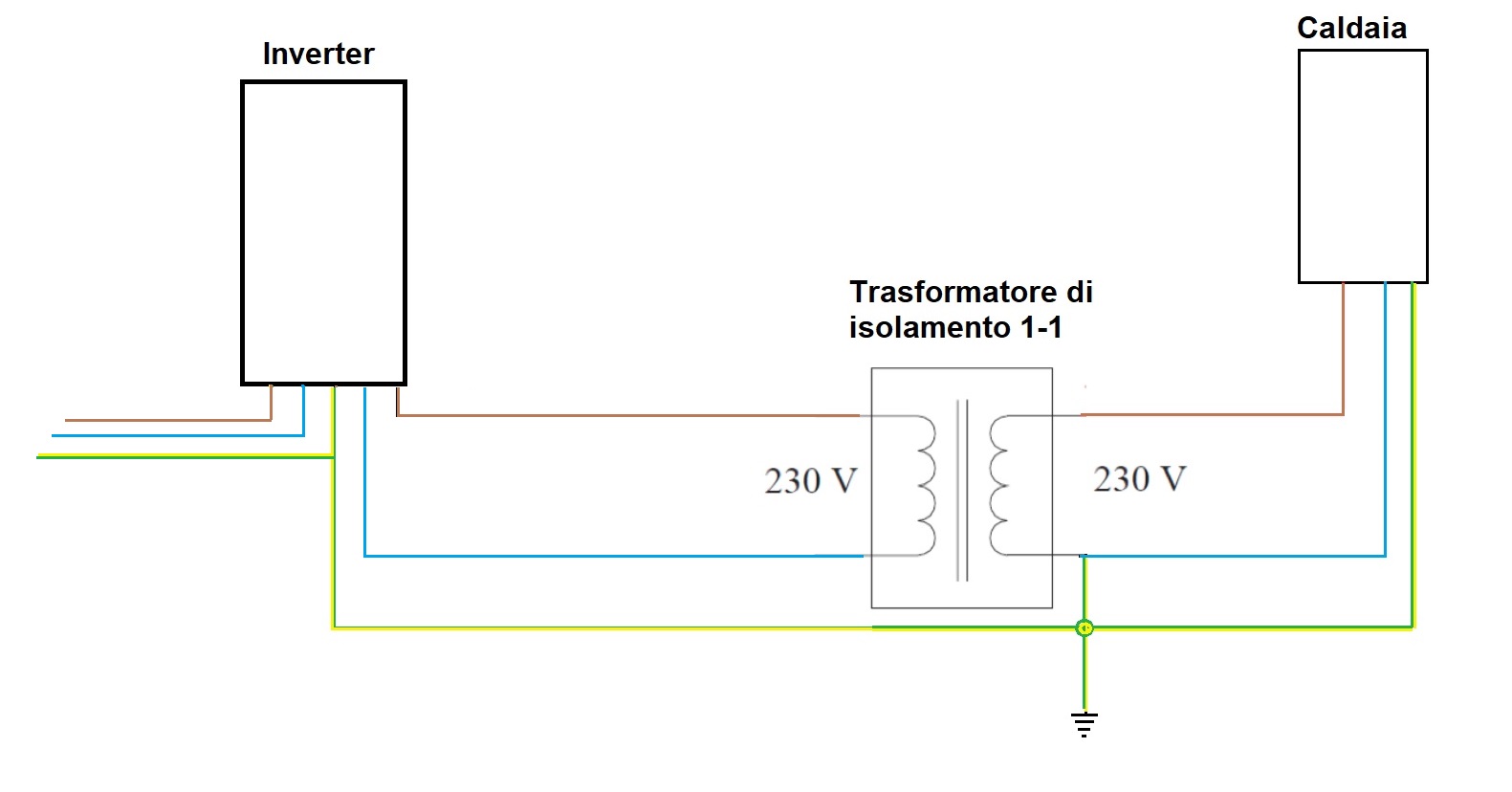

Non è cosi complicato e assolutamente non pericoloso.



Immagine Allegata: Trafo_iso.jpg

ForumEA/U/Trafo_iso.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:509

Stato:



Inviato il: 29/11/2022 23:41:38

CITAZIONE (Claudio, 29/11/2022 23:34:21 ) Discussione.php?216251&6#MSG83

Non è cosi complicato e assolutamente non pericoloso.

Scusate forse mi sono espresso male il pericolo lo intendevo
nel riferirsi ad una tubazione acqua ansiche ad una vera terra
E nel volersi in caso autocostruire un dispositivo per mandare
A terra una delle due fasi e li sicuramente per capire e farsi
una terra buona che è la cosa piu fondamentale
non è cosa alla portata di tutti.
Ottimo il tuo schema @Claudio sicuramente sara d'aiuto per chi con la bifasdia ha solo il prob caldaia



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15121

Stato:



Inviato il: 29/11/2022 23:52:05

@saviothecnic

Hai assolutamente ragione, da fare solo con una messa a terra seria ed efficiente, non tubi dell'acqua, non scherziamo.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 30/11/2022 10:26:27

Grazie Savio. Certo sono d'accordo di non usare l'impianto idraulico per la messa a terra. Ho misurato quelle tensioni per avere più indizi possibili. Ho visto l'inizio del video sul tubo che mi hai postato, solo l'inizio perchè sto lavorando, ma la cosa che non riesco ancora a chiarirmi è che il mio problema non mi sembra essere quello della bifase! Sembra esattamente il contrario di quanto spiega il video. Il mio vecchio impianto Enel è bifase (vivo in un paesino), mentre l'inverter esce monofase. Almeno secondo le mie misurazioni, senza considerare ovviamente il tubo dell'acqua. Sempre secondo quanto ho misurato, l'Enel mi da 115 volt sulla fase e sul neutro rispetto la massa giallo/verde. Persino con il cacciavite cercafase mi si accende la lampadina su entrambi i fili (blu e marrone). Questo ovviamente anche con il bypass dell'inverter. Quando vado a batteria l'uscita cambia e fra i due fili e la massa ho valori diversi! Uno è a zero, l'altro a 230, quindi dovrebbe essere monofase...! Così s'impalla la caldaia e temo anche la pompa di calore che fa cose strane, ma devo ancora verificare, magari s'è rotta di suo...
Ho anche invertito "la spina" della caldaia, ma non è cambiato nulla.

Grazie anche a Claudio, ieri ho già acquistato un trasformatore d'isolamento da 200va (spero che basti). L'ho ordinato in rete, quindi non ce l'ho ancora. Appena arriva lo monto sulla caldaia e vi dico.

A meno che scopriamo insieme qualcosa di strano o differente

Grazie del vostro tempo e della vostra pazienza.



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 30/11/2022 10:45:08

Ho visto tutto il video di "Savio".
Ho capito la questione della tensione residua fra il neutro (blu) e la terra (giallo/verde scusate la pignoleria) ma io non ho tensione residua per mancanza di una buona massa, infatti trovo zero volt.
Ho capito anche la questione del relais che mette a terra una fase, ma il mio inverter non ha questo relais e quella funzione perchè ho parlato con chi me l'ha venduto (che aspetta che io lo chiami per dirgli se e come ho risolto il problema) e mi ha detto che dovrebbe esserci una voce a menù (38) che il mio invece non ha.
Mah...



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15121

Stato:



Inviato il: 30/11/2022 11:40:28

Elek dove abiti tu avete la rete pubblica in IT con neutro isolato, cioè 115V+115V riferiti a terra?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 30/11/2022 15:12:54

CITAZIONE (Claudio, 30/11/2022 11:40:28 ) Discussione.php?216251&6#MSG88

Elek dove abiti tu avete la rete pubblica in IT con neutro isolato, cioè 115V+115V riferiti a terra?


Si, ho scoperto che non è una rarità nei piccoli paesi. Dovrei avere il trasformatore sul palo. Ho letto su qualche forum che ci sono ancora alcuni quartieri persino a Roma.



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 30/11/2022 15:28:49

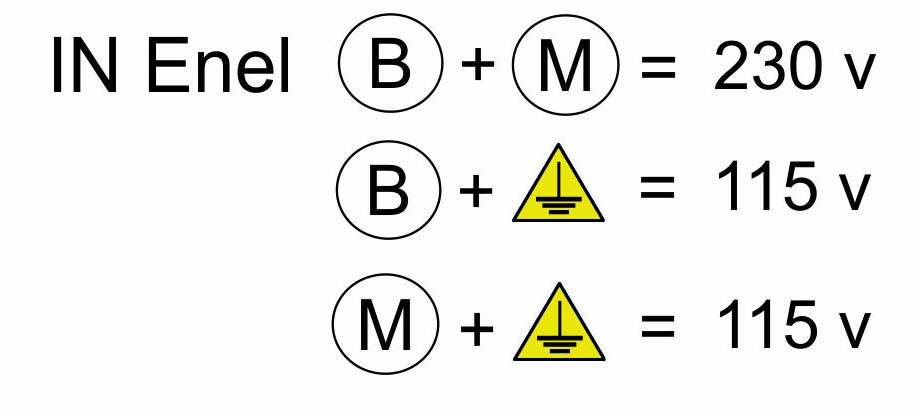

Queste le misure che avevo fatto ai morsetti



Immagine Allegata: aridaje.jpg

ForumEA/U/aridaje.jpg



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15121

Stato:



Inviato il: 30/11/2022 17:42:21

il tuo inverter non ha quella vite che ho mostrato N messaggi fa?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Elek
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 30/11/2022 18:05:17

CITAZIONE (Claudio, 30/11/2022 17:42:21 ) Discussione.php?216251&6#MSG91

il tuo inverter non ha quella vite che ho mostrato N messaggi fa?

Ho riguardato tutte le immagini, gli schemi elettrici e le fotografia che hai postato in questa chat e non ho (ancora) capito a cosa alludi. Forse parli di quel foro sullo stampato dove andrebbe fissato un capicorda di massa? Non ho ancora aperto il case, anche se lo voglio assolutamente fare per sostituire le rumorosissime ventole.

Se parli del "contatto pulito" ti confermo che non c'è nel mio inverter. Così mi sono tolto subito la voglia della "grounding box"
... e fra un po' anche la garanzia ...



Modificato da Elek - 30/11/2022, 18:09:38
