Sono un nuovo utente del forum ed ho letto con interesse questa discussione avviata quasi un anno fa; ringrazio tantissimo Claudio per la condivisione delle sue esperienze.

Vorrei realizzare un impianto basato su 4Kwp di pannelli (2 stringhe di 5 pannelli ciascuna da 400W-Voc=46,5V-Isc=11,02V oppure di 4 pannelli ciascuna da 500W-Voc=51,5V-Isc=12,13V) + Inverter ZCS Azzurro 1PH-HYD5000-ZSS-HP + 2 batterie ZCS - Weco HeSu4k4 (accumulo 10 KWh, considerato un consumo medio giornaliero di circa 8 KWh, su base annuale)

Ho scelto un inverter della serie HP per la possibilità di disporre della stessa potenza AC anche sull'uscita EPS (5000 VA).

Vorrei realizzare l'impianto senza SSP (immissione zero) e con tutte le utenze domestiche collegate sotto EPS LOAD: le impostazioni di configurazione saranno esattamente le stesse già suggerite per il HYD6000-ZSS, vero?

Mi risulta che sia la sonda di corrente CT (cod. ZST-ACC-TA) che il modulo wi-fi non vengono forniti insieme all'inverter e vanno acquistati separatamente: è così? (ho capito che la sonda è indispensabile per il funzionamento dell'immissione zero, giusto?)

Sarà possibile installare inverter e batterie all'esterno dell'abitazione, sulla parete di un balcone (temperature invernali molto raramente inferiori a 0°C), oppure è consigliabile l'installazione all'interno (ho letto che questi inverter sono molto silenziosi)? Oppure inverter all'esterno e batterie all'interno (spalla-spalla)?

Anche se chiaramente sconveniente, si può impostare un certo prelievo di energia dalla rete anche per ricaricare la batteria (fino ad una determinata % del SOC) oppure la ricarica della batteria deve avvenire soltanto mediante l'energia prodotta dal FV?

CITAZIONE (sasa', 24/03/2022 18:33:24 )

CITAZIONE (Claudio, 24/03/2022 09:57:51 )

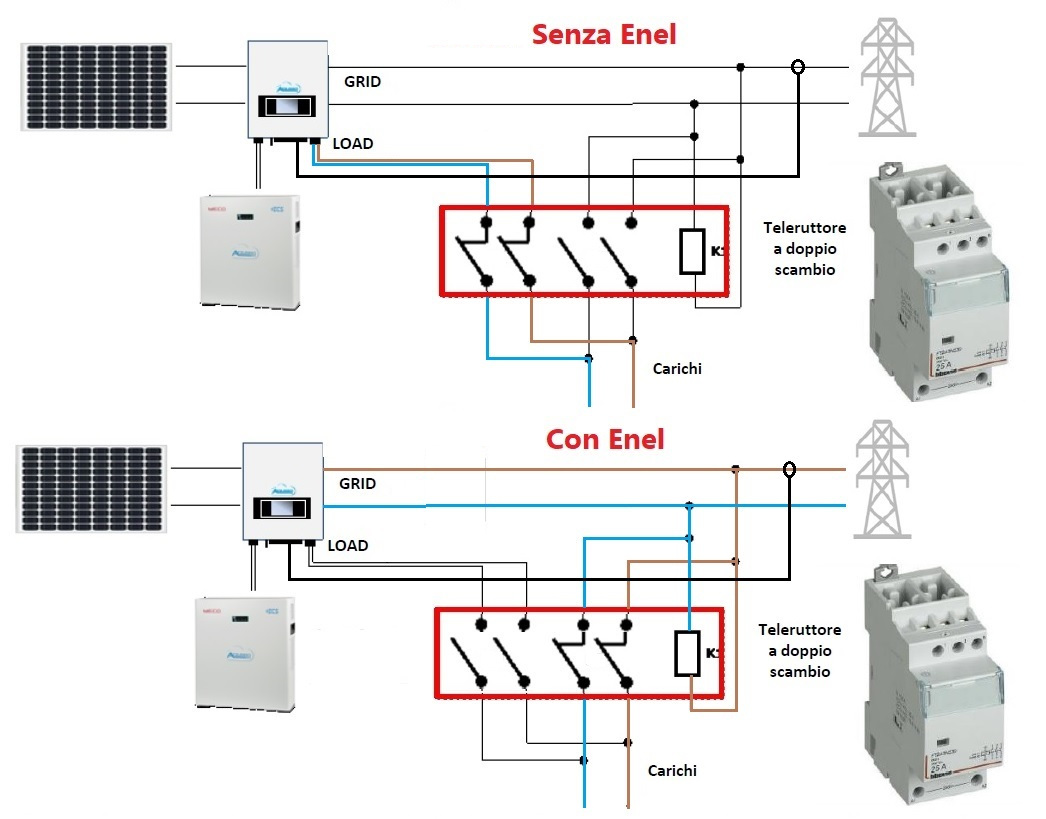

Una nota, tu hai disegnato che Enel è collegata a Load, Enel deve andare in Grid non in Load,

Se non hai le batt. Enel e casa su Grid, ma se hai le batterie su Load devi collegare tutta la casa e su Grid l'arrivo dal contatore, sul manuale è ben specificato.

Ciao Claudio perdonami ho fatto un errore di scrittura Enel è collegato In grid, uscita critical non l'ho ancora collegata ma al momento ho tutto sulla linea principale e mi funzionano anche le batterie a supporto per l'impianto ovviamente non in carichi critici entro qualche settimana posiziono la linea luci su quella critical grazie come sempre del tuo supporto

Ciao f.elettriko con stringa da 5 pannelli avrai un VOC di 232.5V sei un po' al limite ma funziona, tieni conto che gli MPPT si accendono a 90V ma cominciano a lavorare oltre i 120V.

Il sensora CT è compreso ma manca la scheda di comunicazione da prendere a parte.

Le impostazioni dovrebbero essere simili, non ho guardato il manuale, lo farò.

Tieni presente che il modello HP se presente Enel la morsettiere Load non è alimentata, quindi ti servira realizzare un circuito con un contattore che faccia lo scambio in caso di blackout.

L'inverter è un IP65 ma non so se le Weco lo sono.

Calcola che 5Kwh da batteria sono 100A dovrai mettere cavi da 50mm² e non so se i morsetti dell'inverter li ospiteranno.

La ricarica da rete è impostabile a piacimento sia in SOC che ad orari.

Grazie dei riscontri, Claudio.

con stringa da 5 pannelli avrai un VOC di 232.5V sei un po' al limite ma funziona, tieni conto che gli MPPT si accendono a 90V ma cominciano a lavorare oltre i 120V.
Il limite max per ciascun MPPT è quindi di 250V? Se ho capito bene, per la serie HP la tensione di attivazione è 100V anzichè 120V

Il sensore CT è compreso ma manca la scheda di comunicazione da prendere a parte
A quale scheda ti riferisci esattamente?

Tieni presente che il modello HP se presente Enel la morsettiere Load non è alimentata, quindi ti servira realizzare un circuito con un contattore che faccia lo scambio in caso di blackout.
Sarà necessario quindi ricorrere al tuo schema che ho allegato? (ho solo eliminato quello che sembrava il contatore di gestione dello SSP) (ovviamente, considerando come carichi critici tutte le utenze domestiche, nessuna esclusa)
Mi era sembrato di capire che l'uscita EPS LOAD fosse sempre alimentata, sia in presenza che in assenza di rete...


Calcola che 5Kwh da batteria sono 100A dovrai mettere cavi da 50mm² e non so se i morsetti dell'inverter li ospiteranno.
Quale sezione max di cavi (e quindi quale corrente max) possono supportare i morsetti dell'inverter?

Aggiungo un'ultima domanda (perdonami se chiedo cose per te banali). Volendo collegare due batterie WECO in parallelo (per avere 10KWh), occorrerebbe verificare che abbiano lo stesso stato di carica iniziale; bisognerebbe collegarle separatamente all'inverter (posizionando pportunamente i dip switch) per leggere il SOC, oppure è sufficiente verificare la loro tensione iniziale con un voltmetro?
In caso di stato di carica differente, si può ristabilire l'equilibrio mediante un "caricabatterie esterno" (compatibile con le WECO e senza invalidarne la garanzia di 10 anni)? Cosa fare in alternativa?

Modificato il colore.
f.elettriko per cortesia non usare il rosso è solo per uso moderatori.
Grazie

Immagine Allegata: Immagine_105-mod.jpg


Come VOC limite è 500V sei un po' troppo vicino al minimo non al massimo.

Scheda di comunicazione con il cloud sia da PC che ca Cell.

Penso che se lo danno per 100A i morsetti saranno adeguati a quella corrente.

Per le due Weco non ci sono problemi le colleghi come da manuale e ci pensano loro in automatico a bilanciarsi.



Tieni presente che durante il funzionamento in EPS lo standard elettrico cambia da TT a IT, cioè isolato da terra.

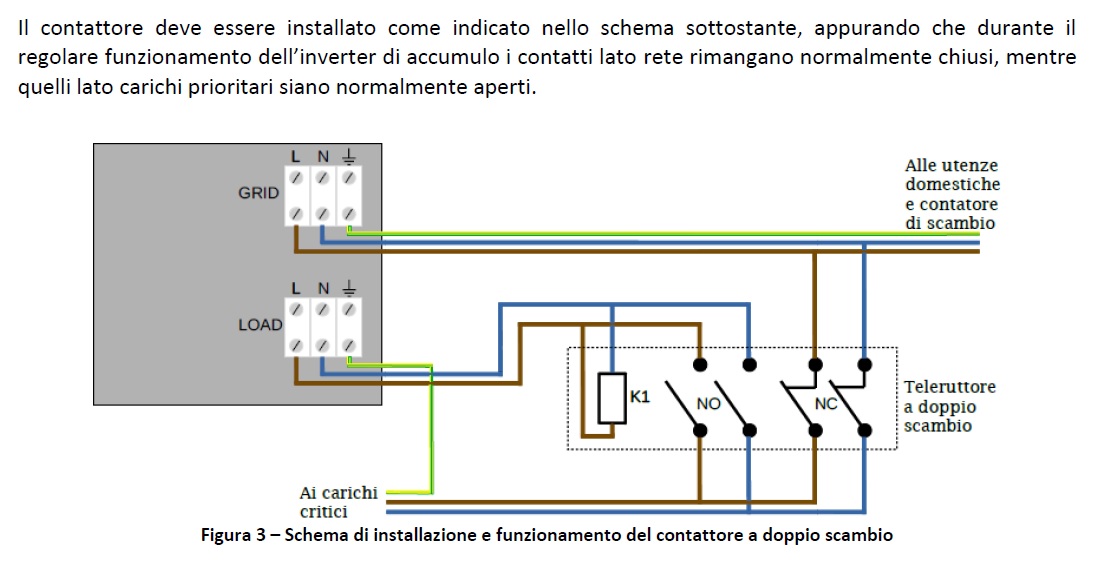

ATTENZIONE LO SCHEMA SOTTO E' SBAGLIATO, QUELLO GIUSTO E' NEL POST SOPRA

Immagine Allegata: Immagine.jpg


teleruttore... quanto tempo che non leggevo teleruttore...

CITAZIONE (emuland, 25/03/2022 12:43:50 )

Grazie per lo schema corretto, Claudio.

con stringa da 5 pannelli avrai un VOC di 232.5V sei un po' al limite ma funziona, tieni conto che gli MPPT si accendono a 90V ma cominciano a lavorare oltre i 120V.
Come VOC limite è 500V sei un po' troppo vicino al minimo non al massimo.
Non ho ben capito cosa intendi dire... potresti chiarire meglio? Allego l'immagine delle caratteristiche DC degli inverter della serie HP, dove risulta una tensione di attivazione 100V... forse ti riferisci all'intervallo di tensione DC a pieno carico, variabile per ciascun modello e pari a 250V-520V per il 5000ZSSHP?


Scheda di comunicazione con il cloud sia da PC che ca Cell.

Ok, ti riferivi al modulo WIFI



Per le due Weco non ci sono problemi le colleghi come da manuale e ci pensano loro in automatico a bilanciarsi.


Sul manuale riporta "Se sono presenti più batterie:Verificare che le batterie abbiano lo stesso livello di tensione accendendole e scollegandole una alla volta, misurando con il tester i terminali + e -. Assicurarsi che la differenza tra le tensioni di tutte le batterie sia inferiore a 2 volt."
Come procedere se la differenza fosse superiore ai 2V?

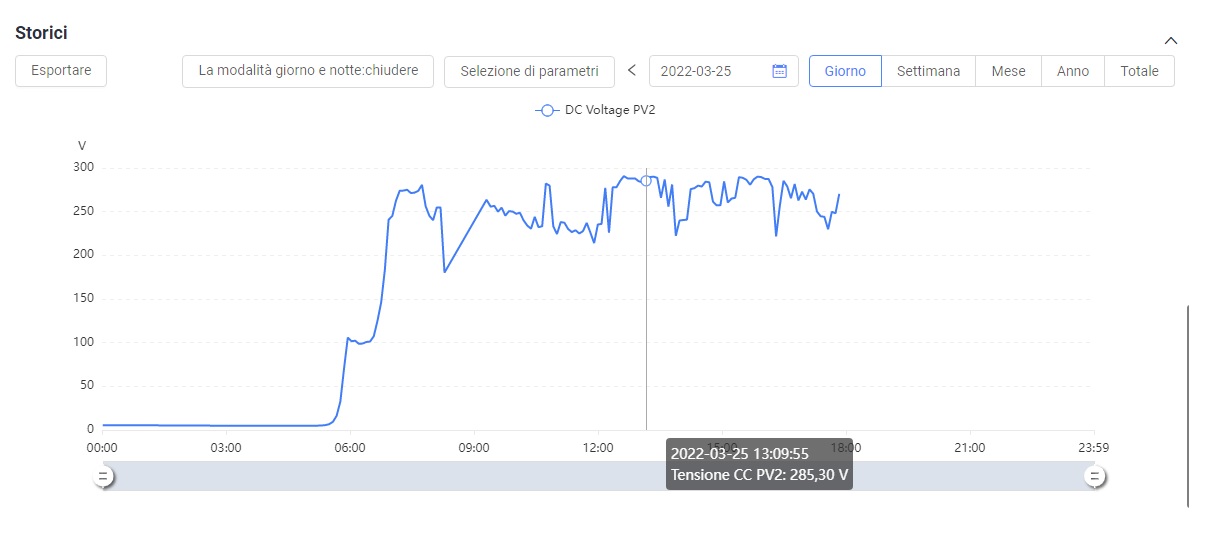

Questa è la mia stringa N°2 ha un VOC di 340V e un Vmpp di 280V in lavoro arrivano a 280V, per il limite alto devi guardare la tensione di VOC ma per il limite basso contano i Volt di Vmpp, che tensione Vmpp hanno i tuoi pannelli?

Per le batt. segui quello che indica il manuale per moduli in parallelo, se la differenza fra due moduli nuovi di lifepo4 è superiore a 2 Volt uno dei due è da buttare!!!

Le mie 16 LF280K appena arrivate la differenza fra la più bassa e la più alta era di 0.008V 8 millivolt.

Immagine Allegata: Immagine.jpg


Se due moduli di lifepo4 hanno una differenza di solo 0.5V come colleghi i terminale dalla più alta alla piu bassa scorreranno un mucchio di Ampere, mezzo Volt per la life è un'enormità.

Per i pannelli io farei una sola stringa da 8 pannelli da 500W con VOC 412V 4000W connessa ai due MPPT configurandoli come lavoro parallelo.

Per il problema EPS a me risulta che la morsettiera Load nell'HP sia alimentata solo in mancanza di rete, ma posso anche sbagliarmi, magari mi confondo con il modello SP, ne hanno 1000 verifica e fammi sapere, quello che ora è siglato HP fino all'anno scorso aveva il coperchio bianco e riportava anche la marca del produttore Sofar Solar HYD6000-EP

Domanda perché cosi pochi pannelli?

mmm 0.5v su 48 totali, non travasi molti ampere...

io ieri ho collegato altri 300Ah di batterie che erano a 27,8v ad un pacco batteri a 26,8v e transitavano si e no 10A da un pacco all'altro...

certo non è una operazione furba, ma l'antico vaso andava salvato

Se io do 0.5V in piu della loro tensione a vuoto alle mie non bastano 50A

In ogni caso da nuove non devono avere differenze, io accetterei 100 o massimo 200 milli Volt, ma 2V e assurdo.

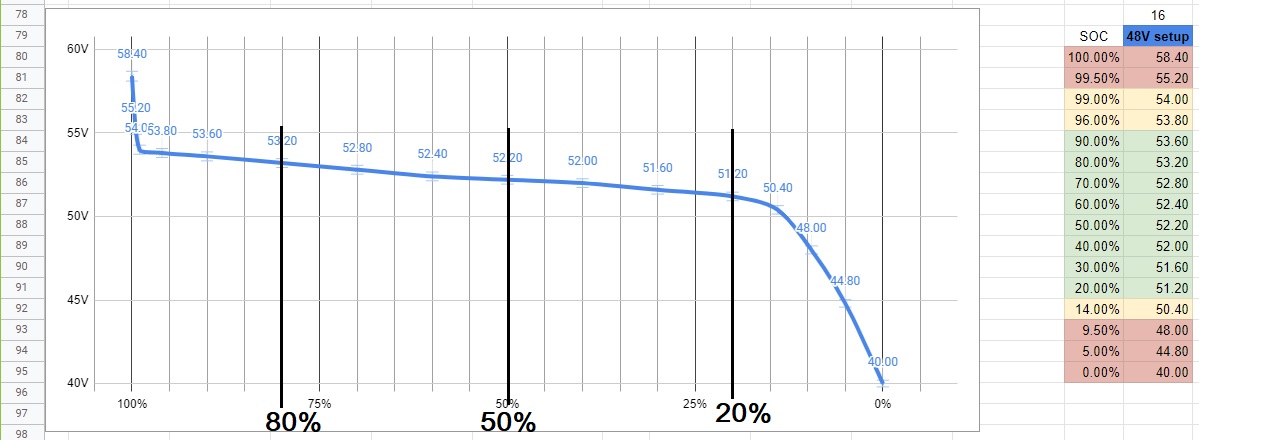

Con due volt andiamo da 20% all' 80% e sapiamo che le life vengono immagazzinate fra il 20% e il 30% mai oltre.

Immagine Allegata: Immagine.jpg
