peppebytes
| Inviato il: 11/03/2022 11:34:31
|
Non riesco a trovare uno schema per la realizzazione del quadro di campo, ma a forza di leggere in giro vediamo se ho capito, correggetemi se dico stupidaggini.
Pannelli 1 stringa da 8 pannelli VOC 49V (392V)
arrivo Pannelli 1S -> fusibili(1xPositivo 1xNegativo) -> scaricatore 500V DC e in parallelo magnetotermico 500V 20A -> ingresso Inverter
---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos 150A
|
|
| |
Claudio
| Inviato il: 11/03/2022 16:18:01
|

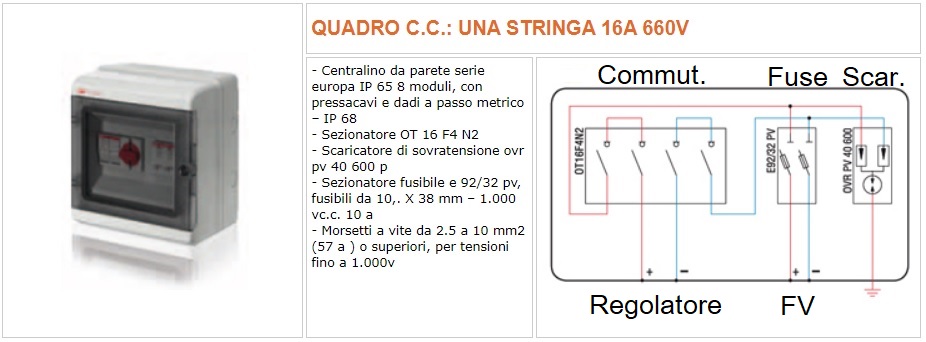

Quadro di campo.
Immagine Allegata: Immagine.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
peppebytes
| Inviato il: 18/03/2022 15:38:18
|
Ho fatto uno schemino con i vari quadri 220v e quadro di campo piu commutatore a 3 posizioni 16 contatti, pareri?
Modificato da peppebytes - 26/04/2022, 16:31:25
---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos 150A
|
| | | | | | |
Claudio
| Inviato il: 04/04/2022 19:37:36
|
Ottimo, belle installazione!!!
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Giampi
| Inviato il: 08/04/2022 10:28:27
|
CITAZIONE (peppebytes, 04/04/2022 15:49:31 )
Però vedo qualcosa che non mi piace molto nella posa dei nsupporti per i pannelli . Dalle foto sembra che la tegola da dove esce la staffa sia poggiata e rimane alzata rispetto alle altre. Avresti dovuto ridurla e fare in modo che si incassasse perfettamente sulla staffa e con l'altra tegola.
---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo4 280 Ah + Impianto Monocristallino 2,5 kw ,inverter Effekta e pacco batteria Pb 400 AH.
|
| | |
peppebytes
| Inviato il: 09/04/2022 18:08:26
|
Purtroppo più basse di così non ci sono riuscito, ho tagliato il dentino sotto la tegola fino ad arrivare al massimo possibile, comunque rimangono su di 1-2 cm al max.
---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos 150A
|
| | | | | | |
OrsoMario
| Inviato il: 24/04/2022 21:50:23
|
Complimenti gran bel lavorone!
Per curiosità la porta zincata quanto ti è costata?
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
|
| | |
peppebytes
| Inviato il: 24/04/2022 21:52:56
|
80€ da Leroymerlin
link Porta zincata
---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos 150A
|
| | |
OrsoMario
| Inviato il: 24/04/2022 22:00:10
|
Ottimo
Avrei voluto fare anchio un armadietto esterno per l'impianto e batterie, ma da me d'inverno le temperature scendono troppo
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
|
| | |
lupocattivo
| Inviato il: 25/04/2022 09:33:20
|
CITAZIONE (OrsoMario, 24/04/2022 22:00:10 )
Avrei voluto fare anchio un armadietto esterno...
Ciao Orso, se non erro, tu hai le "Acido Libero" e forse non è male se godono di buona ventilazione...
Lo so, è una bella cosa avere uno stanzino dedicato a tutta quella roba... Uno spazio ove raccogliere un sacco di cose collegate da innumerevoli conduttori... Quello che trascuriamo molto spesso è la "Potenza" che serpeggia silenziosa in quel locale. Si tende ad avere una completa autonomia e allora si arriva fino a decine di kW.
E' accertato che i sistemi ad accumulo Elettro-Chimico spesso producono dei GAS non del tutto inerti e innocui; soprattutto si tende ad ignorare la possibilità (speriamo remota) che "qualcosa vada storto".
Un pericolo da non trascurare è l'esplosione, quindi prima di "segregare" il tutto in un buio loculo, penso sia meglio tenere conto dell'aspetto del pericolo-di-esplosione-locali-di-ricarica-batterie...
Non saprei se si debba tenerne conto per tutte le tipologie, ma nel dubbio ci starei attento. |
| | |
OrsoMario
| Inviato il: 25/04/2022 09:47:20
|
Ciao Lupo,
si le acido libero sprigionano idrogeno durante la carica e anche un poco a riposo,
la mia intenzione iniziale era di fare un armadietto in cemento sia per parte elettrica che per batterie "separati" ma le temperature esterne invernali mi avrebbero messo ko il banco idem per quelle estive,
già ora che le ho nel sottoscala' d'inverno soffrono perchè la temperatura scende anche a 4/5 gradi e d'estate sale 30/32gradi non gli fa tanto bene,
mi piacerebbe studiare qualcosa per spostare il tutto all'esterno, ma penso che no ho soluzioni efficaci...
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
|
| | |
peppebytes
| Inviato il: 27/04/2022 09:03:55
|
Qualcuno sa dirmi perchè senza batterie e con bassi consumi l'inverter preleva sempre un 50% da enel, mentre con alti assorbimenti o con enel staccata l'inverter mi da tutta la potenza dai pannelli?
---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos 150A
|
|
| | |
|
