| Praticone
| Inviato il: 23/04/2024 15:25:40
|
Salve,
una domanda sul collegamento di stringhe in parallelo per questo inverter.
Attualmente ho circa 4 Kw di pannelli ma vorrei ampliare fino a 6Kw il massimo supportato da questo inverter.
Qualcuno ha effettuato collegamenti in parallelo di stringhe ?
Quali accorgimenti bisogna adottare per non avere problemi con i pannelli?
Le due stringhe sarebbero costituite dagli stessi pannelli.
L'esposizione è la medesima per le due stringhe:
Posso brutalmente parallelare le due stringhe o devo interporre due diodi di blocco?
Grazie a chi sa darmi info !!
--------------- Inverter Voltronic Axpert IV 5,6 Kw pannelli da 3200W Longi Solar
| | | | peppebytes
| Inviato il: 04/05/2024 16:10:30
|
Per quanto riguarda i Kw, di pannelli ce ne puoi mettere anche 100kw tanto poi l'inverter prenderà il suo massimo, quello che conta è il VOC che non deve superare il massimo ammesso dall'inverter, per il parallelo dipende dai pannelli, se hanno gia il diodo interno oppure no oppure se hai una delle due stringhe che puo prendere ombra, in questo caso ti si crea il problema della corrente inversa nei pannelli in ombra.
Modificato da peppebytes - 06/05/2024, 13:10:12
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | cherokee
Watt Gruppo:Utente Messaggi:85
Stato:
| Inviato il: 06/05/2024 00:22:31
|
CITAZIONE (peppebytes, 04/05/2024 16:10:30 )
Per quanto riguarda i Kw, di pannelli ce ne puoi mettere anche 100kw tanto poi l'inverter prenderà il suo massimo, quello che conta è il VOC che non dee superare il massimo ammesso dall'inverter, per il parallelo dipende dai pannelli, se hanno gia il diodo interno oppure no oppure se hai una delle due stringhe che puo prendere ombra, in questo caso ti si crea il problema della corrente inversa nei pannelli in ombra.
Scusate se mi intrometto, volevo chiedere anche il mio inverter (voltronic axpert king 5kw)che supporta 4 kw posso aggiungere altri pannelli? Attualmente ho 15 pannelli da 275 w ma non sono mai riuscito a vedere una produzione maggiore a 3,3 kw, in modo da poterla aumentare.
| | | | peppebytes
| Inviato il: 06/05/2024 13:09:36
|
una produzione massima di 3,3 può dipendere da tanti fattori, magari non stai consumando più di 3,3 oppure hai settato la corrente di ricarica troppo bassa oppure la tensione di bulk è troppo bassa, il bms ti limita la corrente di ricarica delle batterie, cosi è un po vaga come descrizione del problema
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | cherokee
Watt Gruppo:Utente Messaggi:85
Stato:
| Inviato il: 06/05/2024 18:55:02
|
CITAZIONE (peppebytes, 06/05/2024 13:09:36 )
una produzione massima di 3,3 può dipendere da tanti fattori, magari non stai consumando più di 3,3 oppure hai settato la corrente di ricarica troppo bassa oppure la tensione di bulk è troppo bassa, il bms ti limita la corrente di ricarica delle batterie, cosi è un po vaga come descrizione del problema
Mi sono spiegato male, sono consapevole che il mio impianto non produce quanto dovrebbe perché i pannelli seguono l'inclinazione del tetto che è circa 15 gradi. Volevo sapere in mio inverter nelle specifiche tecniche supporta un campo fotovoltaico di 4 kw, attualmente i 15 pannelli installati sono in totale 4125 w e come detto prima non ho mai visto una produzione superiore a 3,3 kw. Se aumento i pannelli aumenta anche la produzione e mettiamo il caso che dai pannelli ho 4300w posso creare dei problemi all’inverter oppure si autolimita ai suoi 4000 w? | | | | Mgi
| Inviato il: 07/05/2024 08:50:16
|
per capire se il tuo inverter supporta piu pannelli devi leggere le specifiche previste per le stringhe mpp quindi quanta potenza in watt amperaggio e tensione , la logica dice che nella stringa non devi superare la corrente prevista in ingresso la tensione massima calcolata sul valore voc dei pannelli di solito sono in serie e si somma , e la potenza dei pannelli watt anche quella sommata , diciamo che i nuovi inverter da 6kw ormai supportano dai 7000/8000 watt sulle stringhe con tensione sui 500 volts per cui puoi valutare se investire in iverter magari un deye da 6kw con 1100 euro lo prendi , direi di aspettare qualche settimana che viene commercializzato il nuovo modello da 18 ampere con 7800 watt di pannelli , poi vedi tu coi tuoi soldi cosa ti conviene fare ma vedo che molti abbandonano i voltronic o similari per passare a inverter piu evoluti , il costo non è cosi distante | | | | cherokee
Watt Gruppo:Utente Messaggi:85
Stato:
| Inviato il: 07/05/2024 11:46:15
|
L’inverter è un voltronic che lavora in bassa tensione a 145v, mentre le stringhe sono 5 in parallelo. Per adesso finché dura tengo questo, sicuramente dopo passerò ad un inverter più evoluto, appunto volevo capire se potevo aggiungere una o due stringhe senza fare danni all’inverter. | | | | peppebytes
| Inviato il: 07/05/2024 12:18:59
|
Ripeto secondo me puoi mettere tutti pannelli che vuoi l'importante è non superare il VOC, se superi il VOC l'inverter si danneggia mentre per la corrente e il wattaggio, l'inverter assorbirà quello può e non andrà oltre.
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | peppebytes
| Inviato il: 07/05/2024 12:22:25
|
per farti un esempio, dalla rete elettrica ti danno 3KW 220V ma tu non ne assorbi sempre 3Kw ma in base al carico che ci metti, mentre se ti danno 380V gli oggetti a 220V che ci metti si danneggiano, quindi l'assorbimento dai pannelli è la stessa cosa.
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | | | | peppebytes
| Inviato il: 20/05/2024 15:07:37
|
Ho un quesito, mi è arrivata la scheda seplos V3, questa comunica correttamente con l'inverter, ho impostato l'inverter come LIB e il bms come Voltronic 485, ma penso gli passi pochi parametri:
Bulk
Float
cut-off
Corrente di carica:
tant'è che quando arriva all' 98% abbassa la carica a 10A e questo ci sta.
solo che
Bulk e Float: sono legati tra loro a 58,0V e li prende dal parametro del BMS "Charging request Voltage" (quando lo cambio sul BMS li cambia entrambe sull'inverter)
La tensione di cut-off è il parametro "Battery low voltage alarm" che ho a 48,4
il problema è che questa notte quando la batteria è arrivata 50,3V stava al 15,3% e poco dopo è andata in protezione perchè credo che la tensione di cut-off sia troppo bassa.
Io volevo si staccasse al 20%.
alzando la tensione di cut-off però può capitare che con un assorbimento più alto verso il 30-25% ci puoi arrivare a 48,4, qualcuno sa come far staccare la batteria al 20% ma non basandosi sulle tensioni che con le Lipo poco contano a parte i valori di protezione per singola cella?
Per farla ripartire ho dovuto premere il pulsante di accensione sulla batteria, non c'è un sistema per farlo fare in automatico quando trorna il sole?
Modificato da peppebytes - 20/05/2024, 16:10:08
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | peppebytes
| Inviato il: 20/05/2024 16:09:35
|
una cosa che non capisco è perchè quando arriva al 100% apre lo switch di carica ma lascia chiuso lo switch di scarica, mentre al contrario il bms va in protezione e non carica più fino a che non lo si riaccende.
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | Riccardo
| Inviato il: 21/05/2024 09:19:56
|
Non dispongo della versione 3 di Seplos ma della versione 2.
I parametri che passa all'inverter sono uguali alla versione 2.
Il tuo inverter nei suoi parametri interni 12 e 13 richiede una percentuale di SOC o una tensione?
Dispongo di un inverter con il firmware che rileva il SOC e il passaggio è regolare alla percentuale che imposti.
Per il problema dello switch di scarica, nelle funzioni di switch del BMS ci sono le impostazioni per sbloccarlo di default è attivo. Sul mio BMS sembrano disabilitate e non modificabili. Ho domandato anche al supporto di Seplos come disabilitarle e se usavo la funzione corretta ma la risposta è stata che devono rimanere sempre attive
--------------- Q.CELLS Q.PEAK 4575W sud-est Solar Frontier CIS 850W sud-ovest Inverter PIP5048MST Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh Scaldabagno Ferroli 30l 1500w Scaldabagno Ariston 80l 1200w
| | | | peppebytes
| Inviato il: 21/05/2024 09:39:15
|

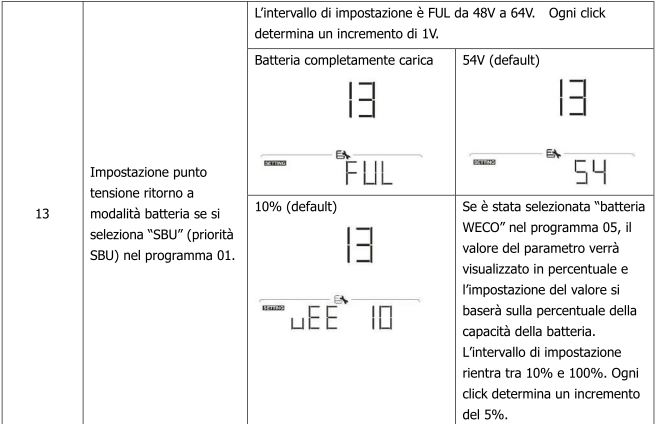

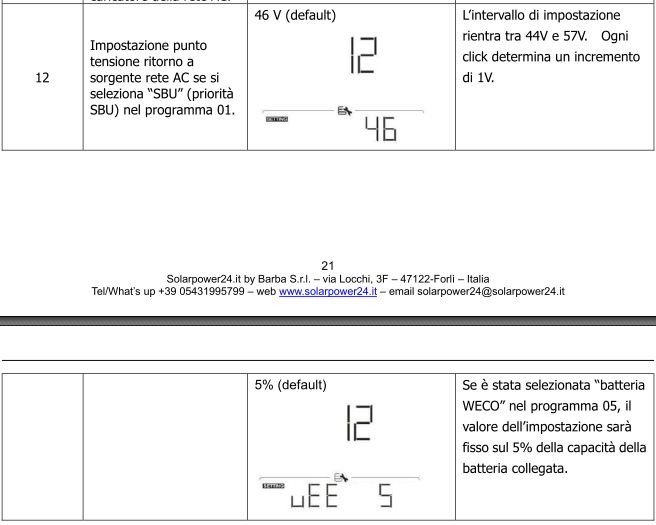

Questo quello che riporta il manuale.

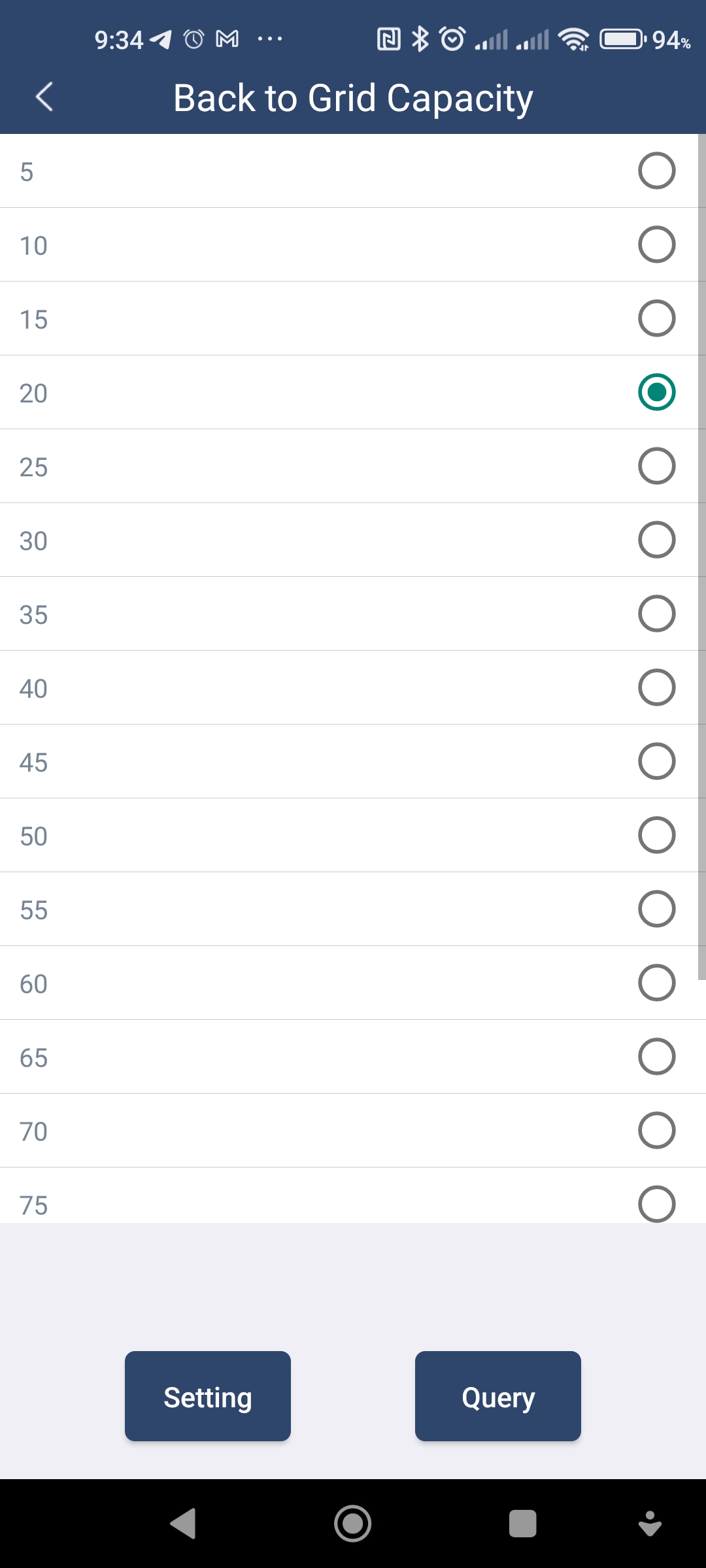

anche dall'app ho provato a settare a 20 ma non credo che funzioni con la batteria in LIb
--------------- Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16S 280Ah LiFePo4 - BMS Seplos V3 150A
| | | | Riccardo
| Inviato il: 21/05/2024 11:28:18
|
Scusa ma il tuo inverter nei suoi parametri interni 12 e 13 con Lib richiede una percentuale di SOC o una tensione? Dal manuale sembra una tensione, se cosi per avere un collegamento corretto batteria/l'inverter serve un aggiornamento firmware del pannello remoto dell'inverter e in alcuni casi anche del DSP
--------------- Q.CELLS Q.PEAK 4575W sud-est Solar Frontier CIS 850W sud-ovest Inverter PIP5048MST Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh Scaldabagno Ferroli 30l 1500w Scaldabagno Ariston 80l 1200w
| |
| | |
|
