Seplos contenitore 16 batterie litio 280Ah
FinePagina

Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15312

Stato:



Inviato il: 14/06/2023 01:18:59

CITAZIONE (Riccardo, 13/06/2023 17:16:45 ) Discussione.php?217246&12#MSG188

Vi chiedo se capita anche a voi di avere delle disconnessioni del Battery Monitor. Mi capita che ogni 4-5 giorni di collegamento continuo con la visualizzazione del Battery Monitor si disconnette e per riconnetterlo devo spegnere e riaccendere il BMS, non ho trovato altro sistema per poter riconnettermi. Inizialmente pensavo fosse legato alla lunghezza del cavo di raccordo tra BMS e convertitore + di 10 mt anche utilizzando un cavo di 3 mt il problema si ripresenta. Per capire se è un problema del mio BMS dei collegamenti o generalizzato firmware Qualcuno lo utilizza con connessione continua Grazie


Ciao riccaredo, sta capitando la medesima cosa a un amico, anche lui BMS quello nuovo, quello con la schedina saldata sopra, a giorni lo cambiamo con uno della versione precedente che ho di scorta senza schedina, ti faccio sapere perché il dubbio nostro è o il BMS o il PC, vedremo.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 14/06/2023 08:02:21

@Elettrico GrazieFaccine/thumbup1.gif

@Claudio ti ringrazio, fammi sapere Faccine/thumbup.gif



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 14/06/2023 09:12:27

CITAZIONE (Claudio, 13/06/2023 21:33:47 ) Discussione.php?217246&12#MSG190

si si sboccherà non prima del 10/07 quando arriverà in Germania.


Grazie dell' info ora sono più tranquillo
Quindi tre mesi ci stanno tutti

Seguo con interesse il dubbio di Riccardo dato che sicuramente
a me arrivera ultima versione di BMS
Quale eventuale BUG state rilevando domanda ma qualcuno di voi
è riuscito ad avere dati MQTT da questo BMS ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 14/06/2023 11:48:25

Il problema è indicato sopra
Legge da BMS RS485 e invia a MQTT non ho trovato indicazioni su quale BMS Seplos è stato testatoLINK



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 23/06/2023 13:26:15

CITAZIONE (Claudio, 14/06/2023 01:18:59 ) Discussione.php?217246&13#MSG193

CITAZIONE (Riccardo, 13/06/2023 17:16:45 ) Discussione.php?217246&12#MSG188
Vi chiedo se capita anche a voi di avere delle disconnessioni del Battery Monitor. Mi capita che ogni 4-5 giorni di collegamento continuo con la visualizzazione del Battery Monitor si disconnette e per riconnetterlo devo spegnere e riaccendere il BMS, non ho trovato altro sistema per poter riconnettermi. Inizialmente pensavo fosse legato alla lunghezza del cavo di raccordo tra BMS e convertitore + di 10 mt anche utilizzando un cavo di 3 mt il problema si ripresenta. Per capire se è un problema del mio BMS dei collegamenti o generalizzato firmware Qualcuno lo utilizza con connessione continua Grazie


Ciao riccaredo, sta capitando la medesima cosa a un amico, anche lui BMS quello nuovo, quello con la schedina saldata sopra, a giorni lo cambiamo con uno della versione precedente che ho di scorta senza schedina, ti faccio sapere perché il dubbio nostro è o il BMS o il PC, vedremo.


Ho messo un altro PC in sostituzione dove non convivono altri software attivi in contemporanea al Battery monitor, non ho più avuto disconnessioni da oltre 7 giorni. Sembra che il problema sia sul mio PC ora volevo provare disaccoppiando la connessione USB del convertitore



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 23/06/2023 13:29:43

CITAZIONE (Riccardo, 14/06/2023 11:48:25 ) Discussione.php?217246&13#MSG196

Il problema è indicato sopra
Legge da BMS RS485 e invia a MQTT non ho trovato indicazioni su quale BMS Seplos è stato testatoLINK

Grazie Riccardo tu hai provato o non hai interesse
ad avere i dati in MQTT ?

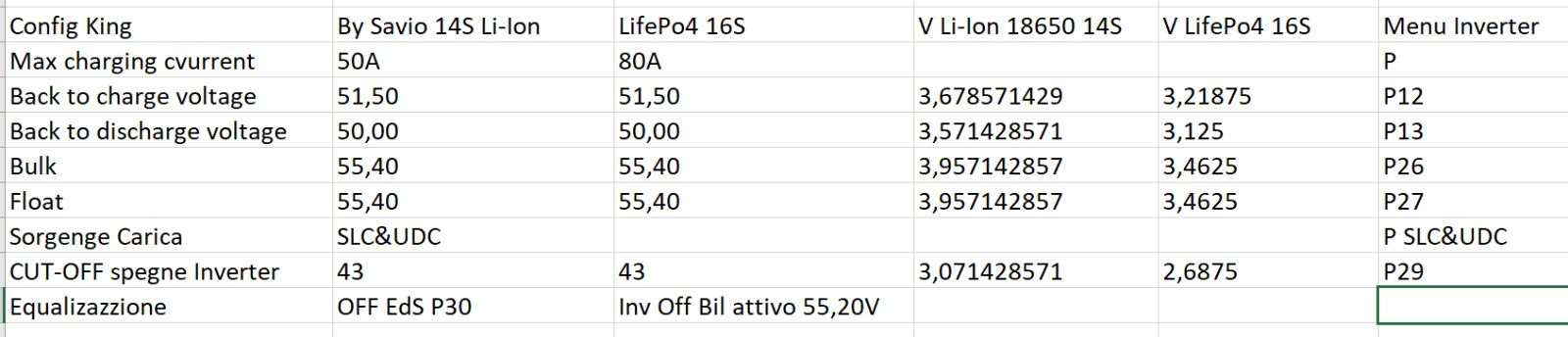

http://www.energialternativa.info/public/newforum/ForumEA/V/IpoterParalleloLifePo4_LiIon.jpg



E cosi è che penso di gestire la modifica per avere il mio banco da 24Kw Li-Ion 18650 e le LifePo4 in parallelo

Ovviamente non posso permettemri il lusso di buttare 24Kw d'accumulo Li-Ion 18650

Che modifichero dall' attuale 15S a 14S e gia qua perdo penso 1Kw

Per ora aggiungero un LifePo4 16S con elementi da 280Ah il KIT di questo topic

Come la vedete la quadra delle tensioni o avreste altro da consigliare suggerire.

Avrei le Li-Ion che lavoprano da 3,57V a 3,95V
e le LifePo4 da 3,125V a 3,46V
Per entrambe rang di tensione da 50V a 55,40V

Con le Li-Ion a 3,071V e le LifePo4 a 2,68V in caso di fuga inverter a 43V stacca
Ma in teoria li dovrebbe scagnciare prima il BMS

Ora che i arrivera quesato KIT come devo impostare ivnerter questo rang di Tensioni lo devo mettere sul BMS Seplos non sul inverter giusto che da quello che ho capito tramite il cavo lavorare in percenduale SOC esatto ?

Grazie



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 24/06/2023 22:43:22

Ciao, Saviothecnic non ho interesse ad avere i dati su MQTT, sto ancora utilizzando il programma Helios e mi trovo bene con quello la porta dell'inverter è occupata per fare dell'altro.
Non credo che il tuo inverter possa comunicare con il BMS Seplos.
Ma nelle impostazioni dell'inverter riferito alla batteria hai qualche parametro delle litio?
Come sai ho optato per un parallelo in alternata dei due banchi Pb/Li e ancora per un anno o due lo mantengo... non volevo passare alla stringa con tensione alta mi servono anche 3 MPPT
I Voltronic che comunicano con i BMS sono di solito gli ibridi verifica le impostazioni



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 25/06/2023 23:00:32

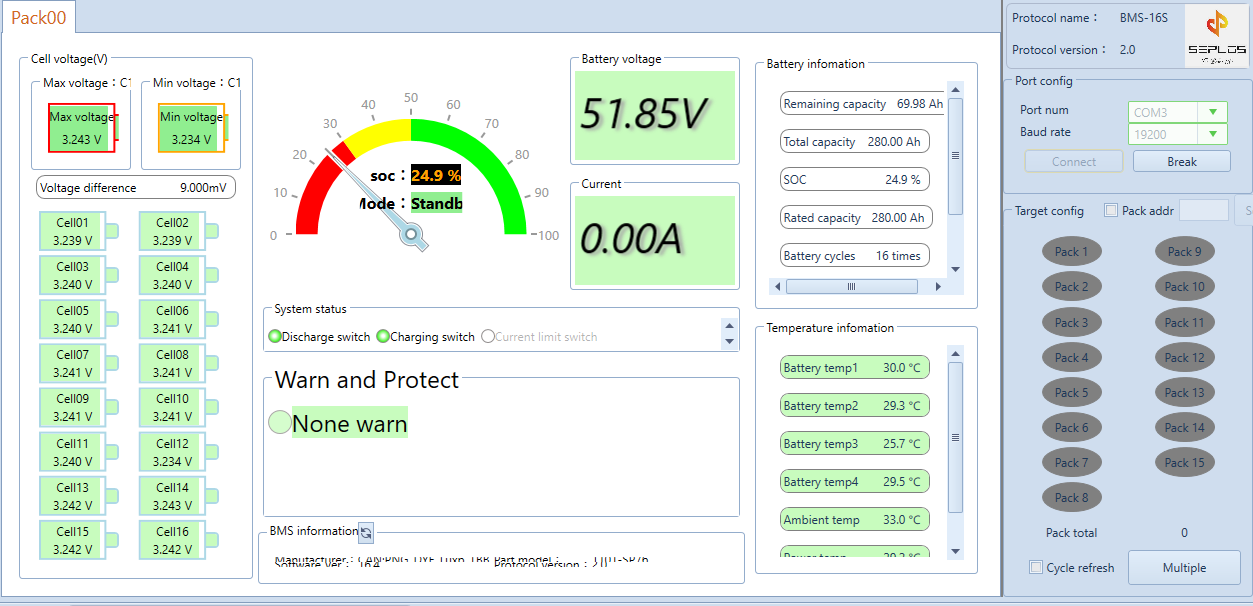

Oggi ho mandato in scarica la batteria fino al distacco del led 25:50% per verificare la capacita resa
Sotto i 25% l'inverter si è disconnesso con il foto accoppiatore + temporizzatore con invio email di conferma.



Immagine Allegata: 25percento.PNG

ForumEA/V/25percento.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 25/06/2023 23:09:30

La resa è stata di 9.3kWh
In pratica il 25% è rimasto in batteria che corrisponde 14300Wh x 25% = 3575Wh rimanenza in batteria

Energia utile 14200Wh - 3575Wh = 10725Wh

Efficienza della conversione 10725:100=9300:X

86,71% convertito da 50V a 230V dal GTLI2000

I 9kWh per l'inverno sono appena sufficienti

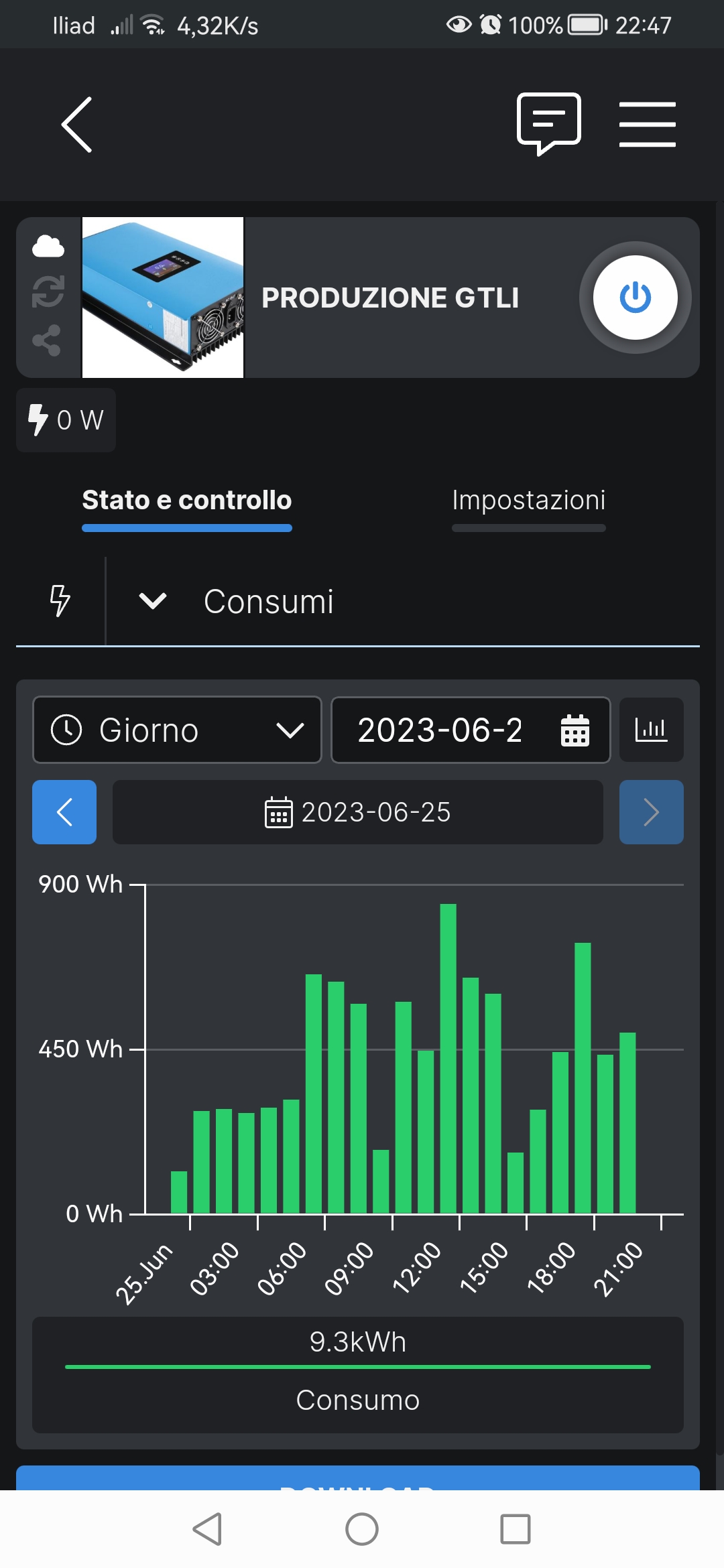

Immagine Allegata: Screenshot_20230625_224711_allterco.bg.shelly.jpg

ForumEA/V/Screenshot_20230625_224711_allterco.bg.shelly.jpg



Modificato da Riccardo - 25/06/2023, 23:12:50


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 27/06/2023 20:39:52

CITAZIONE (Riccardo, 24/06/2023 22:43:22 ) Discussione.php?217246&13#MSG199

Ciao, Saviothecnic non ho interesse ad avere i dati su MQTT, sto ancora utilizzando il programma Helios e mi trovo bene con quello la porta dell'inverter è occupata per fare dell'altro.
Si ho giocato anche io un po con Helios ma alla fine mi serve avere i dati su Domotic e HomeAssistant
e comandare anche inverter con delle automazioni quindi è fondamentale avere i dati in MQTT
Per ora uso SolPipLog e DalyLog ma ovviamente su Seplos questo sistema non credo va e devo cercare altro.


CITAZIONE (Riccardo, 24/06/2023 22:43:22 ) Discussione.php?217246&13#MSG199

Non credo che il tuo inverter possa comunicare con il BMS Seplos.
Ha la prota Seriale USB e quella per le batterie
quindi è nato per parlare con Patterie Litio

CITAZIONE (Riccardo, 24/06/2023 22:43:22 ) Discussione.php?217246&13#MSG199

Ma nelle impostazioni dell'inverter riferito alla batteria hai qualche parametro delle litio?

Ora usa USER ma si ha molte batterie nei menu ho agigornato il fimrware quache mese fa per sicurezza

CITAZIONE (Riccardo, 24/06/2023 22:43:22 ) Discussione.php?217246&13#MSG199

Come sai ho optato per un parallelo in alternata dei due banchi Pb/Li e ancora per un anno o due lo mantengo... non volevo passare alla stringa con tensione alta mi servono anche 3 MPPT
A si mi ero scordato ora non lo ricordo bene


CITAZIONE (Riccardo, 24/06/2023 22:43:22 ) Discussione.php?217246&13#MSG199
I Voltronic che comunicano con i BMS sono di solito gli ibridi verifica le impostazioni

LINK
https://youtu.be/aASRL3nnbpU

Ho fatto un video dove indico nella sezzione 5 che tipi di batteria supporta il mio inverter
Quindi tra queste quale conviene usare ?
Se setto questa ansiche USER come ora quindi gli altri parametri batteria tipo P12 13 26 27 29 non lavorano esatto ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



dolam
MegaWatt


Gruppo:Utente
Messaggi:393

Stato:



Inviato il: 27/06/2023 21:43:38

CITAZIONE (saviothecnic, 27/06/2023 20:39:52 ) Discussione.php?217246&13#MSG202

............Ciao, Saviothecnic non ho interesse ad avere i dati su MQTT, ..........
Per ora uso SolPipLog e DalyLog ma ............
ovviamente su Seplos questo sistema non credo va e devo cercare altro.


ed hai perfettamente ragione ma per Seplos esiste un codice per ESP-home che va benissimo per home Assistant ed anche per altro, ho smesso di usare domoticz da tempo poichè la piattaforma Home Assistant è notevolmente più diffusa e funzionale.

Questo è il codice per il Seplos con un ESP32. ( ho tolto alcuni sensori che per me non sono significativi per non avere troppe scritture nel db)

substitutions:
name: "seplos16"
id_name: seplos16
external_components_source: github://syssi/esphome-seplos-bms@main
tx_pin: GPIO19
rx_pin: GPIO22

esphome:
name: ${name}
platform: ESP32
board: m5stack-atom
platformio_options:
upload_speed: 115200

external_components:
- source: ${external_components_source}
refresh: 60s

logger:
level: INFO

wifi:
networks:
- ssid: !secret wifi_ssid
password: !secret wifi_password
- ssid: !secret wifi_ssid_2
password: !secret wifi_password_2

manual_ip:
static_ip: 192.168.1.22
gateway: 192.168.1.1
subnet: 255.255.255.0
dns1: 8.8.8.8
dns2: 192.168.1.1

web_server:
port: 80

api:
ota:

time:
- platform: homeassistant
id: homeassistant_time

light:
- platform: fastled_clockless
chipset: WS2812B
pin: 27
num_leds: 1
rgb_order: GRB
id: status_led
name: ${name} Light
color_correct: [50%, 50%, 50%]

binary_sensor:
- platform: gpio
pin:
number: 39
inverted: true
name: ${name} Button
on_press:
then:
- light.toggle: status_led

uart:
id: uart_seplos
# Please set the default baudrate of your Seplos BMS model here. It's sometimes 19200 baud instead of 9600.
baud_rate: 19200
tx_pin: ${tx_pin}
rx_pin: ${rx_pin}
rx_buffer_size: 384
debug:
direction: BOTH
# after:
# delimiter: "\r"
# sequence:
# - lambda: UARTDebug::log_string(direction, bytes);

seplos_modbus:
id: modbus0
uart_id: uart_seplos
rx_timeout: 150ms

seplos_bms:
id: bms0
seplos_modbus_id: modbus0
update_interval: 5s

sensor:
- platform: seplos_bms
min_cell_voltage:
name: "${name} min cell voltage"
max_cell_voltage:
name: "${name} max cell voltage"
min_voltage_cell:
name: "${name} min voltage cell"
max_voltage_cell:
name: "${name} max voltage cell"
delta_cell_voltage:
name: "${name} delta cell voltage"
average_cell_voltage:
name: "${name} average cell voltage"
cell_voltage_1:
name: "${name} cell voltage 1"
cell_voltage_2:
name: "${name} cell voltage 2"
cell_voltage_3:
name: "${name} cell voltage 3"
cell_voltage_4:
name: "${name} cell voltage 4"
cell_voltage_5:
name: "${name} cell voltage 5"
cell_voltage_6:
name: "${name} cell voltage 6"
cell_voltage_7:
name: "${name} cell voltage 7"
cell_voltage_8:
name: "${name} cell voltage 8"
cell_voltage_9:
name: "${name} cell voltage 9"
cell_voltage_10:
name: "${name} cell voltage 10"
cell_voltage_11:
name: "${name} cell voltage 11"
cell_voltage_12:
name: "${name} cell voltage 12"
cell_voltage_13:
name: "${name} cell voltage 13"
cell_voltage_14:
name: "${name} cell voltage 14"
cell_voltage_15:
name: "${name} cell voltage 15"
cell_voltage_16:
name: "${name} cell voltage 16"
temperature_1:
name: "${name} temperature 1"
temperature_2:
name: "${name} temperature 2"
temperature_3:
name: "${name} temperature 3"
temperature_4:
name: "${name} temperature 4"
temperature_5:
name: "${name} environment temperature"
temperature_6:
name: "${name} mosfet temperature"
total_voltage:
name: "${name} total voltage"
current:
name: "${name} current"
power:
name: "${name} power"
charging_power:
name: "${name} charging power"
discharging_power:
name: "${name} discharging power"
residual_capacity:
name: "${name} residual capacity"
battery_capacity:
name: "${name} battery capacity"
rated_capacity:
name: "${name} rated capacity"
state_of_charge:
name: "${name} state of charge"
charging_cycles:
name: "${name} charging cycles"
state_of_health:
name: "${name} state of health"
port_voltage:
name: "${name} port voltage"

- platform: wifi_signal
name: "${name} WiFi Signal"
update_interval: 60s



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 08/07/2023 22:14:22

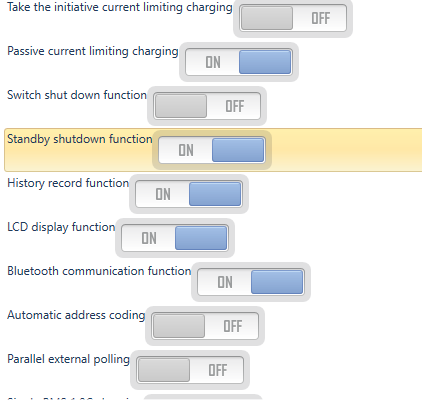

Ciao, chi sa quale è il parametro per eliminare lo stato di standby 0 corrente dal BMS Seplos quando è nell'intervallo + e - 600mA.
Ho provato il parametro standby function shutdown e switch shutdown function senza risultato



Immagine Allegata: corrente.PNG

ForumEA/V/corrente.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 14/07/2023 14:43:39

CITAZIONE (Riccardo, 12/05/2023 19:51:11 ) Discussione.php?217246&12#MSG186

CITAZIONE (Riccardo, 08/05/2023 21:00:13 ) Discussione.php?217246&12#MSG182

Per il cavo te lo devi costruire 3-5 lato Voltronic e 1-2 lato Seplos

Grazie quindi usa solo due fili sugli 8 del RJ45

Allego uno schema di collegamento del Voltronic al Seplos porta RS485.

Riccardo rivedendo allegato che hai postato sembra che siano connessi

1-8
2-7
3-6
4-5

E se è cosi non mi trovo corrispondenza con pin 3 5 da un alto e 1 2 dall' altro ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 14/07/2023 14:56:06

CITAZIONE (dolam, 27/06/2023 21:43:38 ) Discussione.php?217246&13#MSG203



ed hai perfettamente ragione ma per Seplos esiste un codice per ESP-home che va benissimo per home Assistant ed anche per altro, ho smesso di usare domoticz da tempo poichè la piattaforma Home Assistant è notevolmente più diffusa e funzionale.

Questo è il codice per il Seplos con un ESP32. ( ho tolto alcuni sensori che per me non sono significativi per non avere troppe scritture nel db)


Grazie @dolam per la condivisione
Si HA è molto meglio di Domoticz ma ormai l'ho configurato e mi tengo entrambi
Hai anche lo schema di come e dove deve essere collegato ESP32 al Seplos o lo fa tramite connessione BT ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 22/07/2023 14:36:27

CITAZIONE (saviothecnic, 14/07/2023 14:43:39 ) Discussione.php?217246&13#MSG206

CITAZIONE (Riccardo, 12/05/2023 19:51:11 ) Discussione.php?217246&12#MSG186
CITAZIONE (Riccardo, 08/05/2023 21:00:13 ) Discussione.php?217246&12#MSG182

Per il cavo te lo devi costruire 3-5 lato Voltronic e 1-2 lato Seplos

Grazie quindi usa solo due fili sugli 8 del RJ45

Allego uno schema di collegamento del Voltronic al Seplos porta RS485.

Riccardo rivedendo allegato che hai postato sembra che siano connessi

1-8
2-7
3-6
4-5

E se è cosi non mi trovo corrispondenza con pin 3 5 da un alto e 1 2 dall' altro ?




RICONFERMO 3 collegato al 1 e 5 collegato al 2 per i Voltronic.
Lato 3-5 Voltronic lato 1-2 Seplos RS485
Prendi un cavo ethernet 568B lo tagli e colleghi il bianco/blu all'arancio il bianco/verde collegato al bianco/arancio .
Lato arancio-bianco/arancio al Seplos



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w


 InizioPagina


Pagine: (23)  < ...  3   4   5   6   7   8   9   10   11   12   [13]   14   15   16   17   18   19   20   21   22   23    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
