Seplos contenitore 16 batterie litio 280Ah
FinePagina

saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 29/08/2023 22:51:48

CITAZIONE (Claudio, 29/08/2023 17:08:43 ) Discussione.php?217246&14#MSG219

lo dovevi mettere all'interno del frontale fra l'alettatura del BMS e il frontale per dissipare anche sul frontale.
A ecco essendo già montato il BMS
non credevo andasse smontato per installare pad termico

CITAZIONE (Claudio, 29/08/2023 17:08:43 ) Discussione.php?217246&14#MSG219

Mentre stai caricando misura la tensione al centro fra la cela 8 e 9, li hai la tensione reale del gruppo.

Non posso farlo perché io ho collegato i tre fili al inizio al centro e alla fine delle Bus bars per ogni Polo proprio per avere una distribuzione più uniforme della carica

CITAZIONE (Claudio, 29/08/2023 17:08:43 ) Discussione.php?217246&14#MSG219
Devi togliere il display ti sei dimenticato i tastini.
A non avevo fatto perché credevo si dovevamo mettere alla fine prima di incollare
adesivo del LCD cosa che non ho ancora fatto



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 29/08/2023 23:00:11

CITAZIONE (Claudio, 29/08/2023 17:18:07 ) Discussione.php?217246&14#MSG221

tu l'hai messa cosi,
deve passare dietro e seguire la linea verde.

Effettivamente non mi piaceva come saliva mi sembrava strano
e pensare che mentre lo montavo vedevo anche la tua foto che avevi postato altor ieri
Ma non avevo atto coso a questa cosa essendo una foto unica

Qui per ora quello che ho fatto fino ad ora
Se notate qualche altro errore dite pure
Tanto finche si caricano le celle mi sa che ne ho di tempo per finire il tutto

https://youtu.be/d13d3HWYK0w

LINK



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15307

Stato:



Inviato il: 30/08/2023 00:07:45

Gonfiarsi da rientrare in quello spazio!!! ma non scherziamo dai non sono mica palloni di gomma.

La misurazione della tensione la devi fare sulle batterie non sull'alimentatore, prova e vedrai la differenza, se misuri sull'alimentatore rischi di superare i 3.650V cella, poi vedi tu.



Modificato da Claudio - 30/08/2023, 00:14:01


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 31/08/2023 10:08:36

CITAZIONE (Claudio, 30/08/2023 00:07:45 ) Discussione.php?217246&15#MSG226

Gonfiarsi da rientrare in quello spazio!!! ma non scherziamo dai non sono mica palloni di gomma.

Grazie della precisazione non sconosco queste batterie quindi sto googlando e vedendo un po' di video in questi giorni e mi stanno creando più confusioni che certezze

CITAZIONE (Claudio, 30/08/2023 00:07:45 ) Discussione.php?217246&15#MSG226

La misurazione della tensione la devi fare sulle batterie non sull'alimentatore,
prova e vedrai la differenza, se misuri sull'alimentatore rischi di superare i 3.650V cella, poi vedi tu.
E si hai ragione faro cosi
Io comunque misuravo spegnendo ovviamente alimentatore per caprie a quando
arrivavano le celle rispetto la tensione impostata sul alimentatore
Comunque meglio spegnere e misurare direttamente sulla bus della ottava
Stamattina che siamo al inizio del terzo giorni che cuicciani 80A 24h su 24 siamo a 3,335V

Intanto seguendo i tuoi consigli ho sistemato cosi come da video spero ora sia tutto ok

https://youtu.be/BPgE78dCBHE?si=YdNWLlWdwxqLUiOc

LINK



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15307

Stato:



Inviato il: 31/08/2023 19:22:41

Non dimenticare la gommina adesiva con i fori rettangolari che va sotto le due barre per evitare contatti con le celle.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 31/08/2023 21:27:56

Ho fatto un'altra pazzia ho ordinato un altro contenitore per 16 celle da 280Ah
Ora sto contrattando per le celle con Basen.
Una domanda le celle che arrivano via mare hanno scritto sulle scatole di imballaggio Basen? Quelle via terra no!



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:500

Stato:



Inviato il: 31/08/2023 22:38:24

Bene Riccardo io o preso 16 eve230A + 8 280A x un banco 24v e un BMS SEPLOS, non li o prese da basen perchè non spedisce in Sicilia, oggi o finito di equalizarli.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 01/09/2023 00:34:18

CITAZIONE (Claudio, 31/08/2023 19:22:41 ) Discussione.php?217246&15#MSG228

Non dimenticare la gommina adesiva con i fori rettangolari che va sotto le due barre per evitare contatti con le celle.

Si si nel primo video si vede che lo monto ma grazie per avermelo cmq ricordato non si sa mai.
credo di non aver scordato nulla

http://www.energialternativa.info/public/newforum/ForumEA/V/SeplosPiuNeey.jpg



Montati anche i pulsanti e la protezione del LCD anteriore

http://www.energialternativa.info/public/newforum/ForumEA/V/SeplosSavioCompleto.jpg



Comunque anche la Seplos nei nuovi case gli farà con la paratia chiusa anche dietro
Ovviamente a noi sono capitati la versione precedente

http://www.energialternativa.info/public/newforum/ForumEA/V/NuovoCaseSeplos.jpg



Ora sembra che oggi ho finito anche il bilanciamento cella e arrivato a 3.650V poi ho subito scollegato ed è sceso a 3.642
:Edit stamattina ore 9:00 rimisurando sono ancora tutte in parallelo è sceso 3.580V è normale ?

Ora ho scollegato alimentatore e domani vedo se resta stabile poi smonto le celle e le rimisuro singolarmente
per vedere se restano alla stessa tensione giusto ?
Quindi se è tutto ok potrò montarle nel case

Ora veniamo a noi ho tre connettore CAN RS4851 RS4852
Quale devo usare per collegare il Seplos al Voltronic
Presumo il cavo con solo due fili
3 >1
5 >2
Lo collego tra RS481 al voltronic giusto ?
Mentre RS4852 devo usare quel adattatore bianco che mi hanno dato per collegarlo al PC con un normale cavo LAN RD45
E il CAN e quello che si usa per vedere i dati in MQTT tramite EspHome giusto ?

Ora come devo settare il Voltronic per comunicare con Seplos ? che tipo di batteria devo settare

http://www.energialternativa.info/public/newforum/ForumEA/V/ParametriBMS_Savio.jpg



Da quello che ho capito questi comunicano con il SOC esatto ?
Su ho messo come è settato ora il Voltronic e come dovrei settare se lascio uguale e passo le LiIon da 15 a 14S
Ditemi se va bene cosi o se devo limare un po' le tensioni anche perché in parallelo ho un Regolatore Epever
Quindi anche se i Voltrinic comunicano con il Seplos comunque devo Modificare Epver e i dati del BMS LiIon
Per avere tensioni compatibili con il sistema ?

Grazie



Modificato da saviothecnic - 01/09/2023, 09:09:20


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15307

Stato:



Inviato il: 01/09/2023 10:21:38

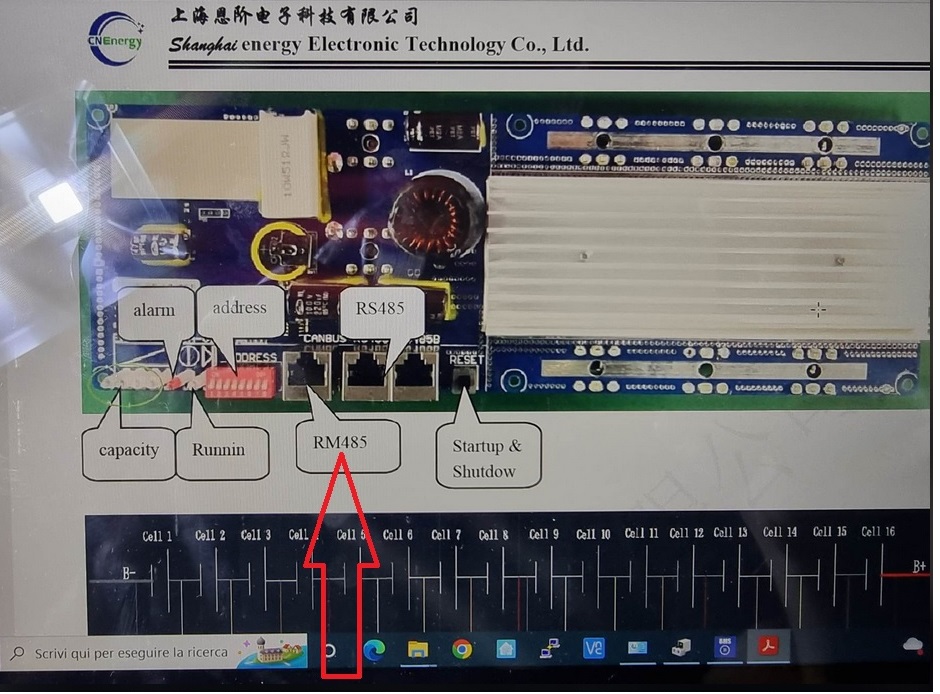

Non conosco la piedinatura per Voltronic, ma se hai chiesto espressamente BMS per Voltronic penso tu debba usare l'RJ45 di sinistra RM485 perché RS485-1 e 2 sono in parallelo secco e le puoi usare per PC o per mettere in cascata un altro Seplos ma in questo caso il PC non comunicherebbe più.




Immagine Allegata: Versione_Voltronic.jpg

ForumEA/V/Versione_Voltronic_1.jpg



Modificato da Claudio - 01/09/2023, 10:28:41


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 01/09/2023 16:47:15

@Saviothecnic Ora come devo settare il Voltronic per comunicare con Seplos ? che tipo di batteria devo settare

Serve nell'impostazione 05 sostituire USER con Lib

In questo modo l'errore 61(mancata comunicazione con il BMS) non esce e l'inverter legge alcuni parametri del BMS.
In funzione dell'aggiornamento firmware che hai sul display remoto legge e puoi impostare o la tensione o la percentuale di SOC.
Sulla visualizzazione da app o Dessmonitor è in tutti i casi presente la percentuale del SOC rilevata dal BMS, senza i decimi

Se aggiorni il firmware del BMS ricordati di collegare solo UN cavo rs485 per il Batterymonitor NON contemporaneamente l'inverter



Modificato da Riccardo - 01/09/2023, 16:51:48


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 02/09/2023 10:52:49

CITAZIONE (Riccardo, 01/09/2023 16:47:15 ) Discussione.php?217246&15#MSG234

@Saviothecnic Ora come devo settare il Voltronic per comunicare con Seplos ? che tipo di batteria devo settare

Serve nell'impostazione 05 sostituire USER con Lib

In questo modo l'errore 61(mancata comunicazione con il BMS) non esce e l'inverter legge alcuni parametri del BMS.
In funzione dell'aggiornamento firmware che hai sul display remoto legge e puoi impostare o la tensione o la percentuale di SOC.
Sulla visualizzazione da app o Dessmonitor è in tutti i casi presente la percentuale del SOC rilevata dal BMS,
senza i decimi

Se aggiorni il firmware del BMS ricordati di collegare solo UN cavo rs485 per il Batterymonitor
NON contemporaneamente l'inverter


Grazie per le info Riccardo

Non ho ancora disassemblato il parallelo delle celle perché vorrei una vostra conferma se questo è normale :

Appena terminato il bilanciamento il 31 08 2023 ho terminato a 3.650V poi ho subito scollegato ed è sceso a 3.642
Non so se ho fatto bene forse lo dovevo lasciare qualche ora con alimentatore a 3.650V ?
Ma temevo che poi distraendomi andasse fuori rang e ho preferito scollarlo appena arrivata alla tensione di SP

Il giorno dopo 01 09 23 ore 9:00 rimisurando essendo ancora tutte in parallelo è sceso 3.580V
Oggi 02 09 23 alle ore 10:00 sono ancora scese a 3,561V

Domanda è normale ? devo attendere finche non finisco di scendere per disassembrare il parallelo

O devo riportarle a 3.650V a attenderete un bel po' e poi vedere se non scendono ?

Quindi devo collegare sulla porta CAN e settare Il Voltronic su Lib alla voce 5 perfetto Grazie Riccardo
Perché parli d'aggiornare FW del BMS se volete appena lo avvio vi dico che versione ha su se si vede in modo chiaro
Il soft ci sta sia per Android che per PpHone o mi conviene settarlo da PC ?

Conviene lasciare tutto come impostato di fabbrica o devo cambiare qualche parametro sul BMS Seplos ?



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15307

Stato:



Inviato il: 02/09/2023 17:08:49

disassembla il parallelo che vanno bene cosi e comincia a metterle nel cassone.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 03/09/2023 23:29:20

CITAZIONE (Claudio, 02/09/2023 17:08:49 ) Discussione.php?217246&15#MSG236

disassembla il parallelo che vanno bene cosi e comincia a metterle nel cassone.

Ok perfetto stasera 03 09 23 alle 19:25 erano scese a 3,551V
Domani pomeriggio appena torno dal lavoro sarà la prima cosa che faro

Ovviamente setterò inverter come consigliato da Riccardo
Quindi dovrebbe comunicare già diretto con il BMS Seplos

Ma devo modificare la configurazione del Epever che ovviamente non può parlare anche lui con il BMS Seplos
e poi trovare una quadra per il parallelo con le Li-Ion 18650
che in questo momento appena metto in funzione il Seplos scollegherò le LiIon
Per modificare fisicamente la configurazione da 15 a 14S
quindi avrò qualche giorno dove girerà solo il Banco batterie Seplos

Poi quando è settato tutto BMS LiIon Serv1000 LiIon e una quador delle tensioni compatibili con entrambi i sistemi entreranno in parallelo ovviamente le caricherò off-line in modo che prima del parallelo
siano alla stessa tensione del banco Seplos

Come tensioni sto pensando a queste che ne dite ?
Sono indeciso sul rientro in batteria

http://www.energialternativa.info/public/newforum/ForumEA/V/TensioniLiIon-LifePo4.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2929

Stato:



Inviato il: 04/09/2023 17:10:46

CITAZIONE (saviothecnic, 03/09/2023 23:29:20 ) Discussione.php?217246&15#MSG237

CITAZIONE (Claudio, 02/09/2023 17:08:49 ) Discussione.php?217246&15#MSG236
disassembla il parallelo che vanno bene cosi e comincia a metterle nel cassone.


Quindi dovrebbe comunicare già diretto con il BMS Seplos





Serve capire cosa hai ordinato.. se il BMS 10E con il firmware per Voltronic già installato o è quello di default con il firmware per protocollo CAN.
Se quando lo avvii puoi modificare il protocollo è probabilmente CAN e serve chiedere a Seplos il protocollo che ti serve
Una foto del BMS con l'etichetta può aiutare

Per le tensioni di bulk e float in funzione dell'aggiornamento della tuo display remoto(inverter) potresti non vedere piu una tensione ma una percentuale di SOC nelle impostazioni



Modificato da Riccardo - 04/09/2023, 17:25:07


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 04/09/2023 17:34:49

CITAZIONE (Riccardo, 04/09/2023 17:10:46 ) Discussione.php?217246&15#MSG239


Serve capire cosa hai ordinato.. se il BMS 10E con il firmware per Voltronic già installato o è quello di default
con il firmware per protocollo CAN.
Se quando lo avvii puoi modificare il protocollo è probabilmente CAN
e serve chiedere a Seplos il protocollo che ti serve Una foto del BMS con l'etichetta può aiutare

Per le tensioni di bulk e float in funzione dell'aggiornamento della tuo display remoto(inverter) potresti non vedere piu una tensione ma una percentuale di SOC nelle impostazioni


Ti allego foto del BMS ma prima di compare ho detto che avevo un Voltronic

http://www.energialternativa.info/public/newforum/ForumEA/V/BMS_SeplosSavio.jpg




Questo è il cavo spero di aver fatto bene

http://www.energialternativa.info/public/newforum/ForumEA/V/CavoSeplosVoltronic.jpg



Finalmente ho finito tutto anche se le celle non mi sembrano cosi compresse anche avvitando al max


https://youtu.be/25Lqglmu-k0

LINK


http://www.energialternativa.info/public/newforum/ForumEA/V/SelposSavioFinito.jpg



Ora credo che mi conviene prima vedere con APP e con il PC la configurazione esatto ?
perché avviandolo già ho notato che è 200A anziché 280 ma da LCD vedo che non fa modificare nulla e solo per visualizzare



Modificato da saviothecnic - 04/09/2023, 23:45:59


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E


 InizioPagina


Pagine: (23)  < ...  3   4   5   6   7   8   9   10   11   12   13   14   [15]   16   17   18   19   20   21   22   23    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
