Claudio
| Inviato il: 05/09/2023 08:36:43
|

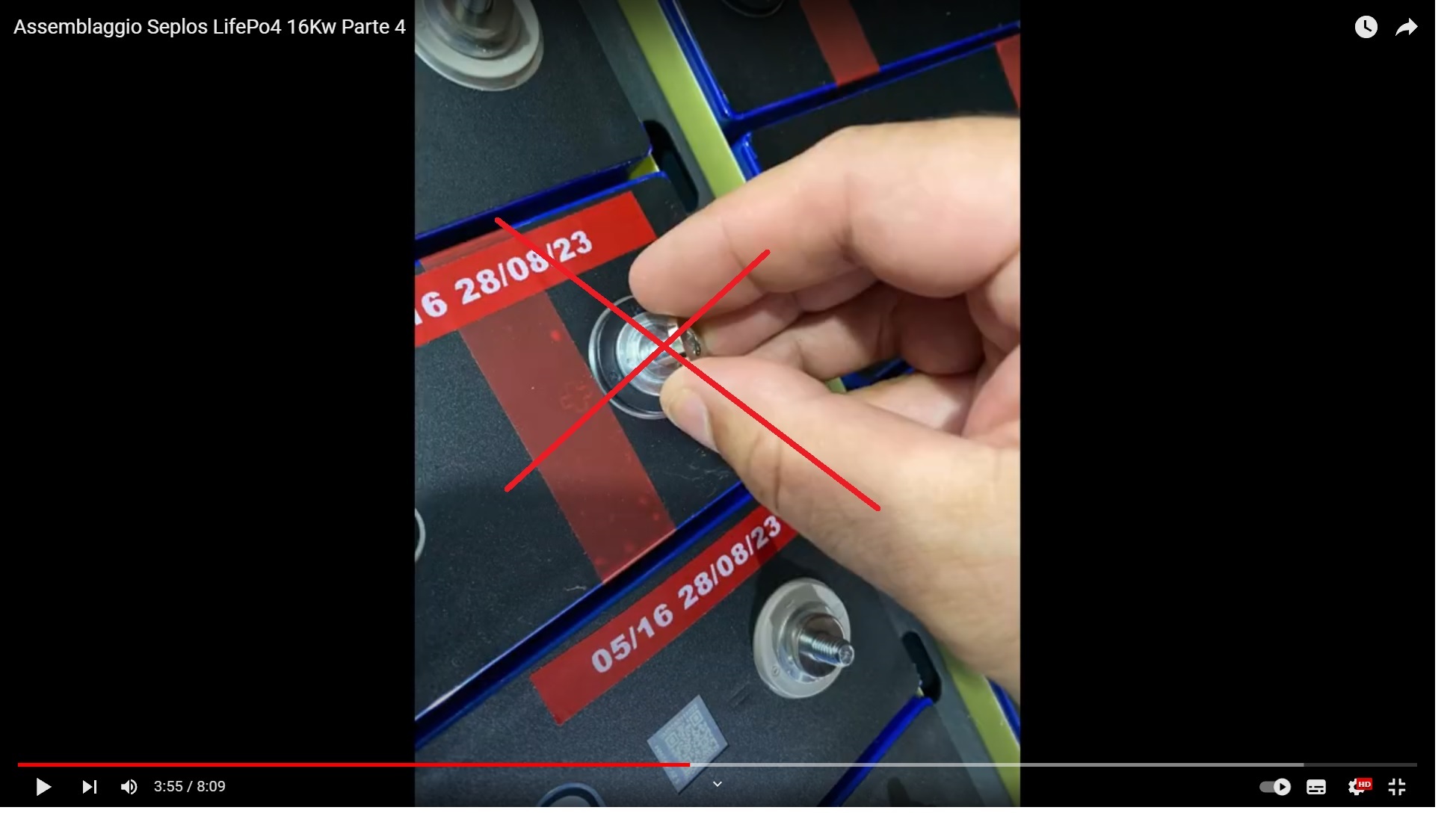

Le rondelle spesse vanno fra dado e piastrina, non sotto.
Contatto, piastrina, capicorda, rondella spessa, dado.
Setta la capacità totale da Seplos Monitor, dopo 2 cicli il SOC va a posto da solo.
Immagine Allegata: Immagine.jpg
Modificato da Claudio - 05/09/2023, 08:42:54
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
saviothecnic
| Inviato il: 05/09/2023 11:12:38
|
CITAZIONE (Claudio, 05/09/2023 08:36:43 )
Le rondelle spesse vanno fra dado e piastrina, non sotto.
Azz dalle foto del manuale avevo capito che andava sotto la rondella
Menomale che ho messo tutto nel video cosi almeno se ho cannato qualcosa
Qualcuno come te mi corregge  e se ho fatto bene e d'aiuto per altri.
Domanda non so se mancano o le ho prese IO
Mi mancano un paio di quelle rondelle in zona trovo solo rondelle inox
che non credo siano il max per ste cose ma su Aliexprss o altro si trovano ste rondelle spesse
che presumo siano di rame Nikelato ?
CITAZIONE (Claudio, 05/09/2023 08:36:43 )
Contatto, piastrina, capicorda, rondella spessa, dado.
Ok per ora posso lasciare cosi prevedo di fare questo lavoro del inversione rondelle
quando disassemblo nuovamente per sostituire le due celle che mi hanno spedito e magari trovo anche le rondelle mancanti.
CITAZIONE (Claudio, 05/09/2023 08:36:43 )
Setta la capacità totale da Seplos Monitor, dopo 2 cicli il SOC va a posto da solo.

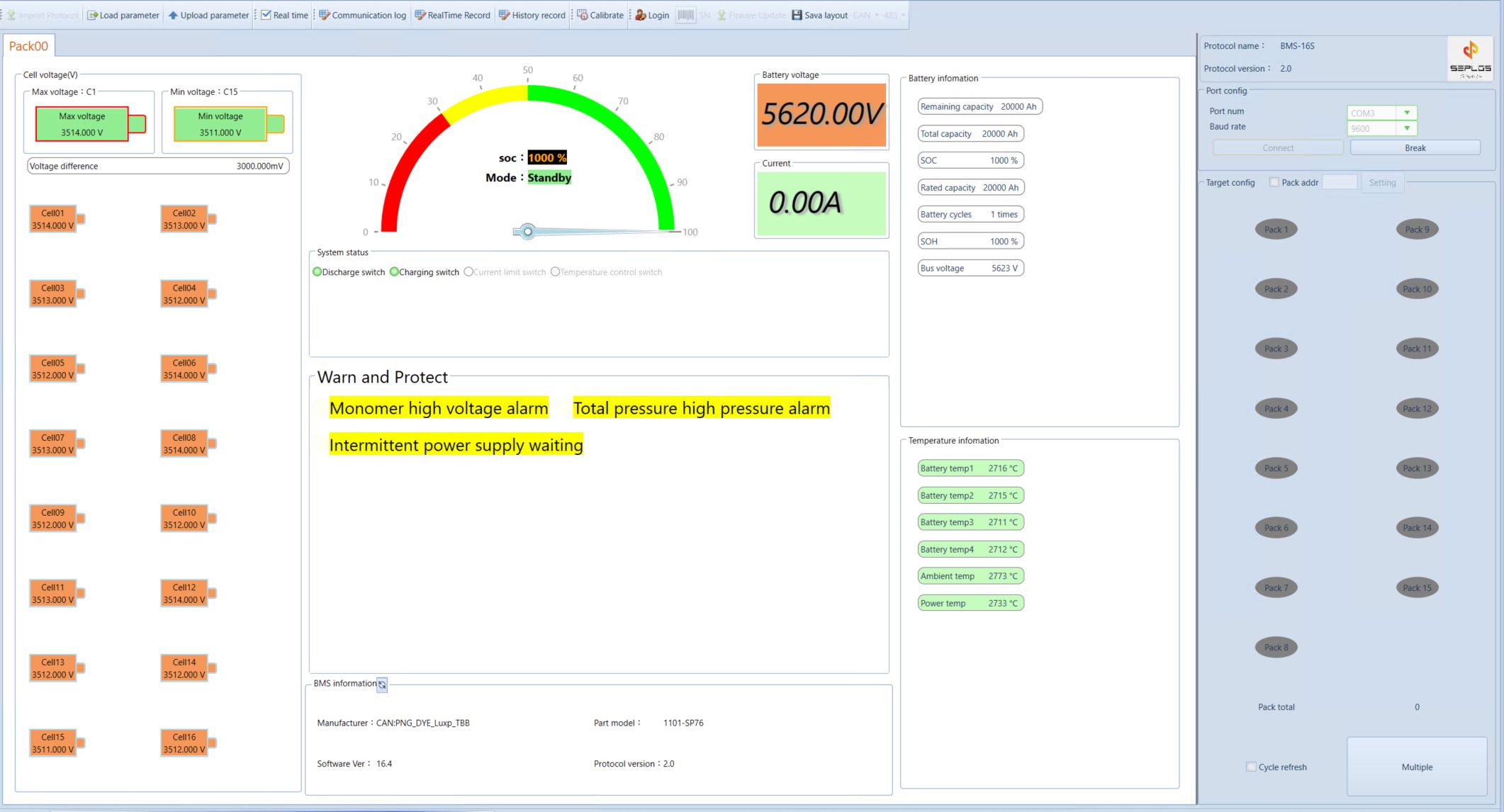

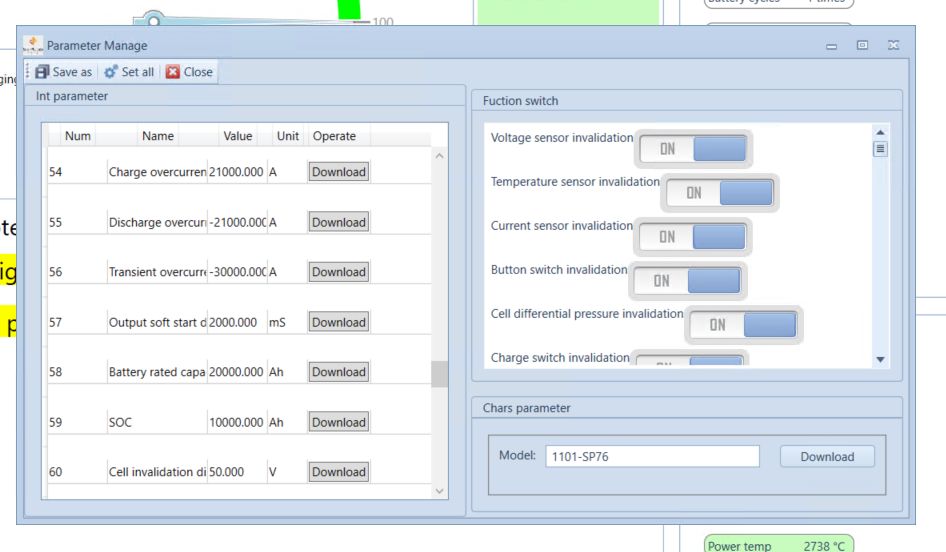

Questo è quello che vedo dal soft oltre che modificare da 200 a 280Ah
devo modificare qualche altor parametro ?
Va bene coke versione e protocollo per comunicare con il Voltronic o devo aggiornare qualcosa ?
:Edit Questo è come è ora di Default

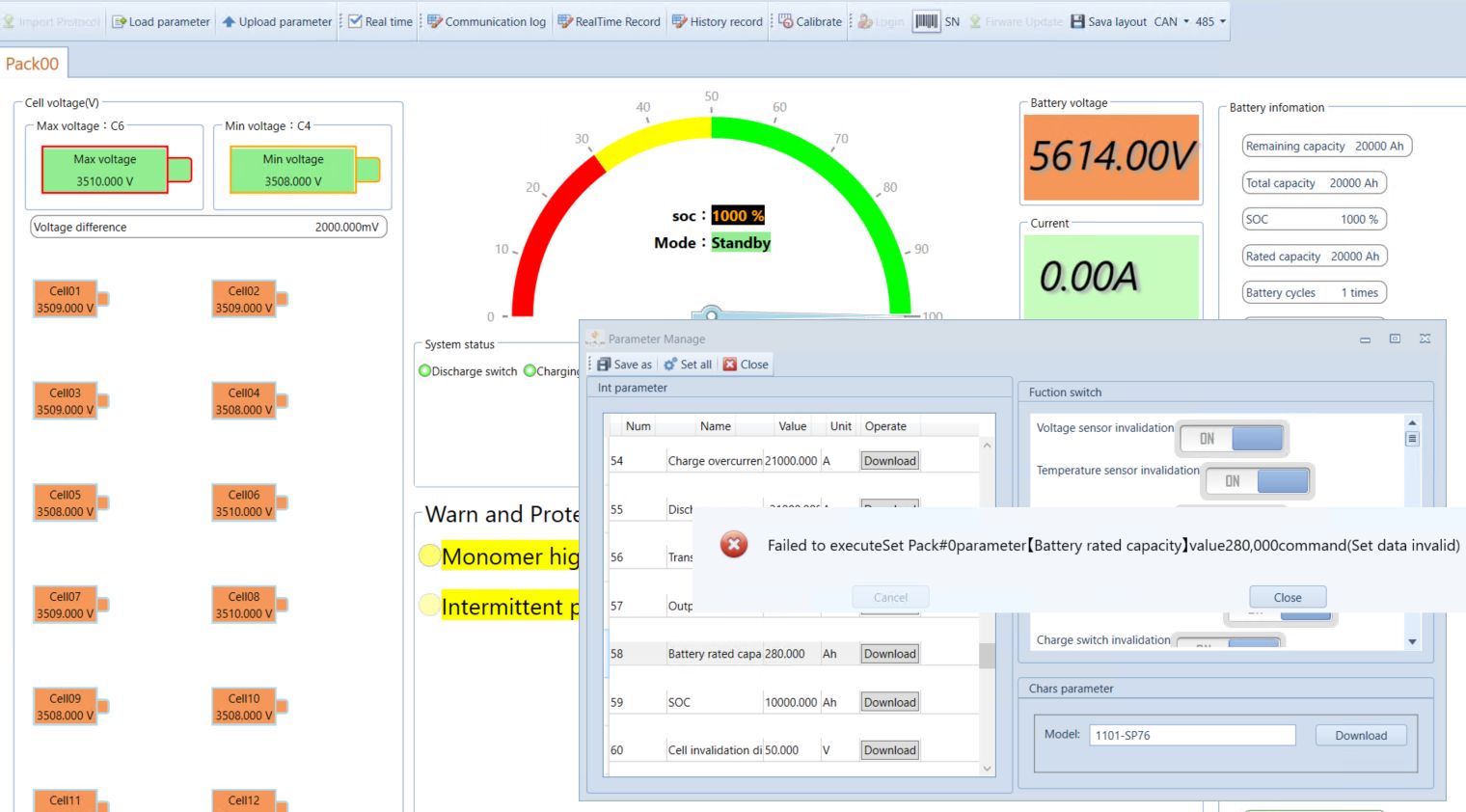

Volevo metterlo a 280Ah ma mi da errore dove sbaglio e soprattutto quali parametri mi conviene modificare rispetto a quegli di default ?
Modificato da saviothecnic - 05/09/2023, 11:27:22
---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E
|
| | |
Claudio
| Inviato il: 05/09/2023 12:31:28
|
Prima cosa devi modificare il PC in pannello di controllo, area geografica, impostazione aggiuntiva e mettere PUNTO sia in separazione decimale che in raggruppamento, altrimenti non riesci a modificare.
Poi modifica in 280A e poi clicca su Sett All non su download, per il momento non cambiate altro.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
saviothecnic
| Inviato il: 05/09/2023 16:59:50
|
CITAZIONE (Riccardo, 01/09/2023 16:47:15 )
@Saviothecnic Ora come devo settare il Voltronic per comunicare con Seplos ? che tipo di batteria devo settare
Serve nell'impostazione 05 sostituire USER con Lib
In questo modo l'errore 61(mancata comunicazione con il BMS) non esce e l'inverter legge alcuni parametri del BMS.
In funzione dell'aggiornamento firmware che hai sul display remoto legge e puoi impostare o la tensione o la percentuale di SOC
Ricapitoliamo questo il cavo che ho fatto

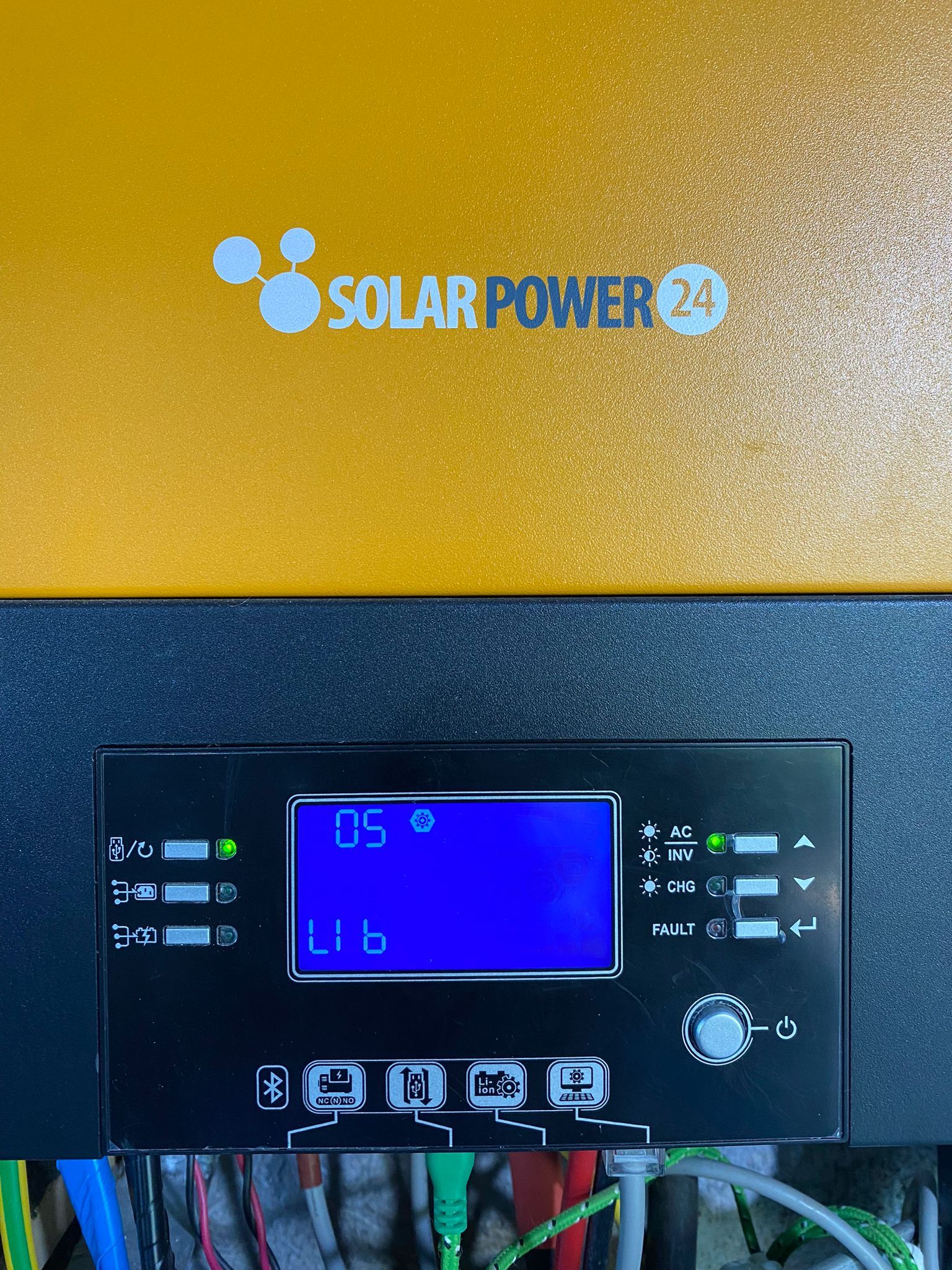

Questa la Mod sul Inverter Parametro 5 in Lib

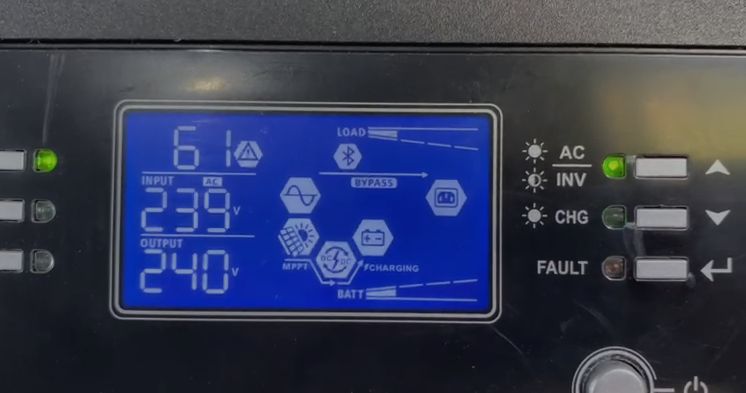

Ma mi da errore 61  ho provato anche ad invertire il cavo nel dubbi avessi collegato al contrario

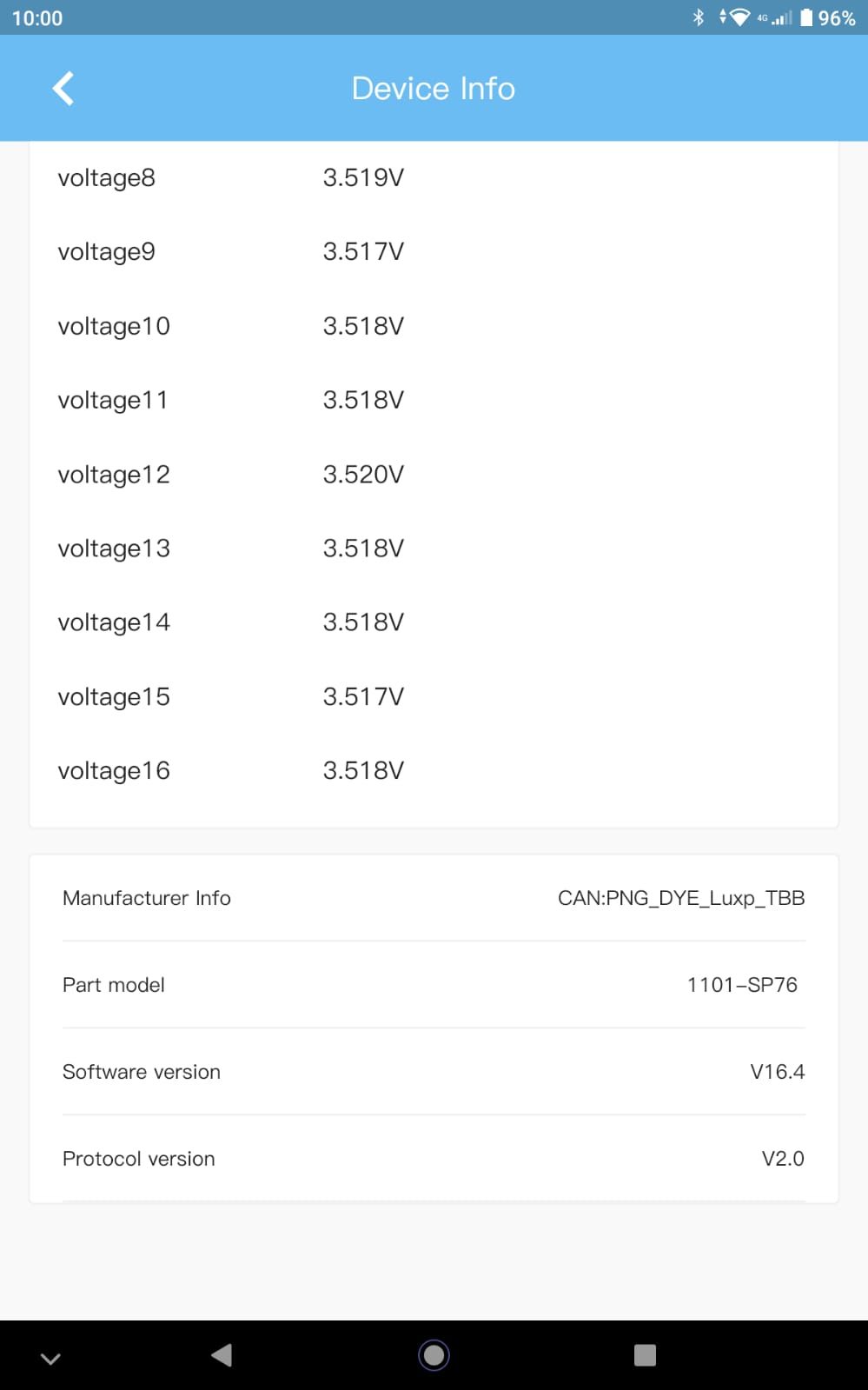

Questa le info sul BMS
---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E
|
| | |
saviothecnic
| Inviato il: 05/09/2023 17:03:14
|
CITAZIONE (Claudio, 05/09/2023 12:31:28 )
Prima cosa devi modificare il PC in pannello di controllo, area geografica, impostazione aggiuntiva e mettere PUNTO sia in separazione decimale che in raggruppamento, altrimenti non riesci a modificare.
Poi modifica in 280A e poi clicca su Sett All non su download, per il momento non cambiate altro.
Per ora la modifica di 280Ah sono riuscito a farla con APP del palmare Android in BT

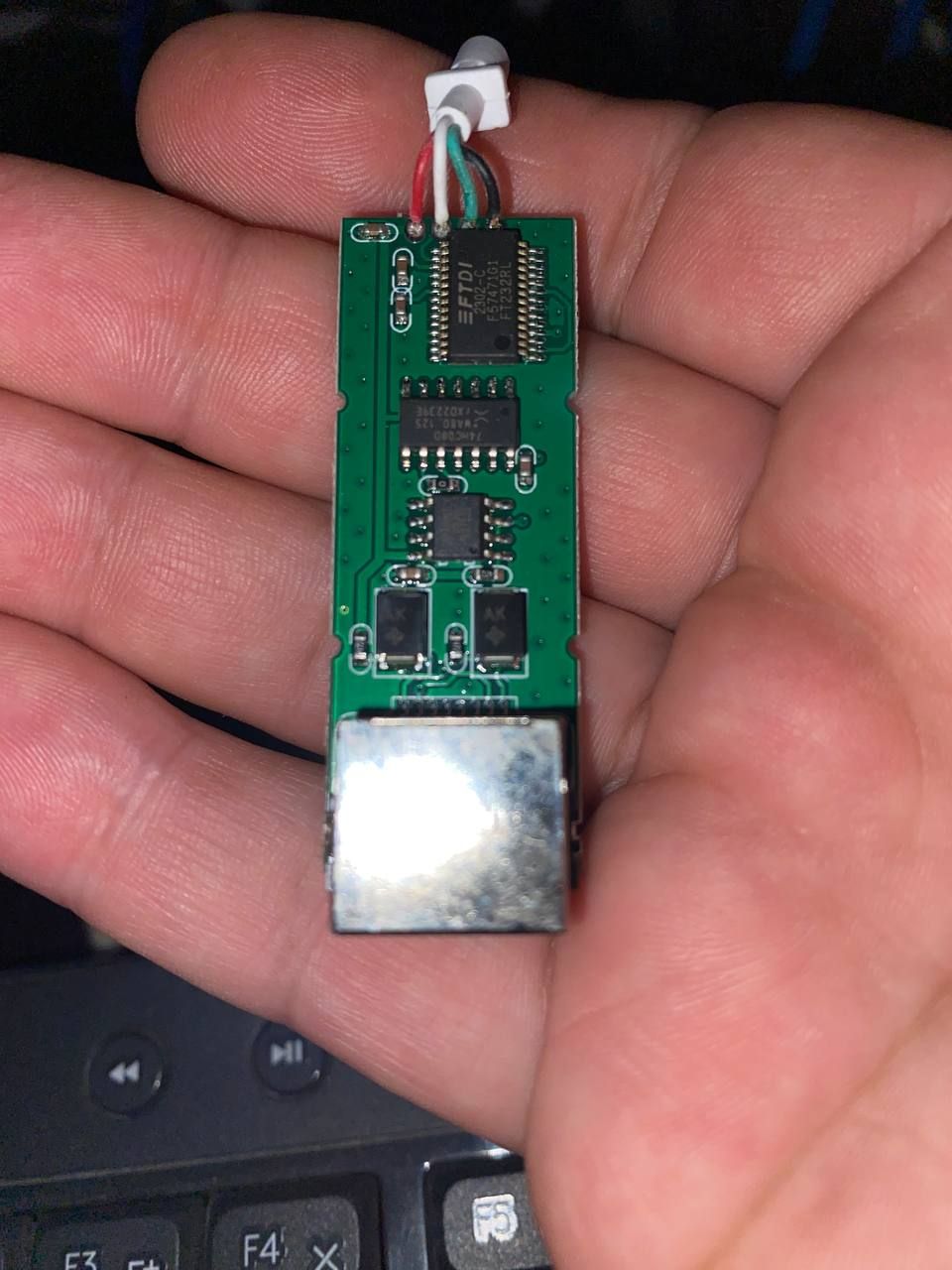

Cosa incredibile quella schifezza di adattatore USB RS-485 dato a corredo
ora il pc non la vede più da USB non riconosciuta
Ho provato anche su un altro portatile ma niente
Ho provato anche con il cavo RS-485 della Epever che è USB RS-485 che esce in RJ45
e non mi gli piace mi da time out sempre come velocita a 9600 8N1
---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E
|
| | |
Riccardo
| Inviato il: 05/09/2023 17:11:18
|
Ciao, per collegarti all'adattatore e alla batteria usa un cavo ethernet, quello di Epever non va bene.
Il cavo che costruisci serve per il collegamento con l'inverter e va inserito nella presa RS485 della batteria (quella centrale ad esempio e all'inverter. Se il codice 61 non scompare dopo circa 3-4 minuti vuol dire che il tuo firmware è ancora quello di default(CAN)
La velocita di comunicazione tra pc e batteria è di 19200 se CAN e 9600 se RS485 il segnale esce pero sempre dalla porta RS485(adattatore bianco BatteryMonitor)
In funzione del firmware che monti diventa o CAN o RS485 l'uscita verso l'inverter
Modificato da Riccardo - 05/09/2023, 17:23:56
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
| | |
Riccardo
| Inviato il: 05/09/2023 17:27:05
|
Se ti connetti al BatteryMonitor con una velocita di 19200 il tuo firmware è CAN se si collega a 9600 il firmware è RS485
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
| | | | | | |
Claudio
| Inviato il: 05/09/2023 19:18:40
|
io uso questi, poca spesa tanta resa.
LINK
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
|
| | |
Riccardo
| Inviato il: 05/09/2023 21:31:26
|

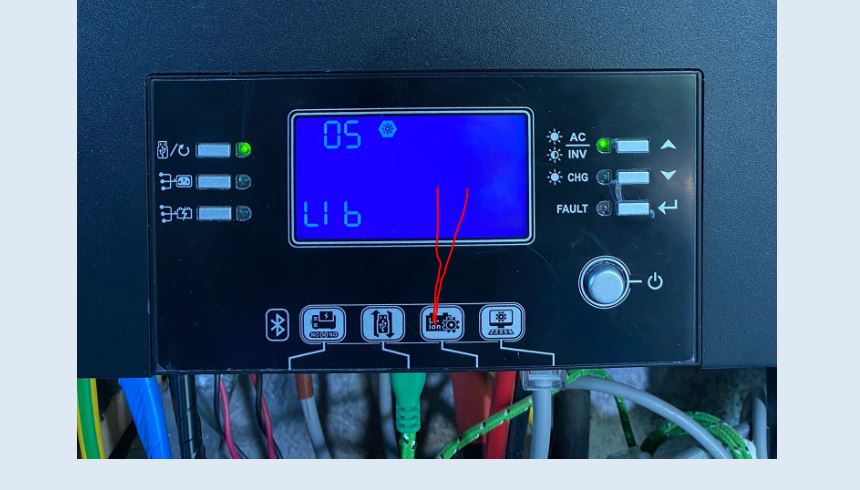

Ma...il cavo lo avevi collegato? Freccia
Ti chiedo alcune informazioni che mi interessano per un altro inverter sei collegato a DessMonitor?Che aggiornamenti hai di U1 e U2
impostando 05Lib in bulk leggi una tensione o una %
Prima di collegare l'inverter devi impostare il BatteryMonitor Cerca areageografica/informazioni aggiuntive
Immagine Allegata: cavo.JPG
Modificato da Riccardo - 05/09/2023, 22:07:31
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
| | |
Riccardo
| Inviato il: 05/09/2023 22:08:31
|

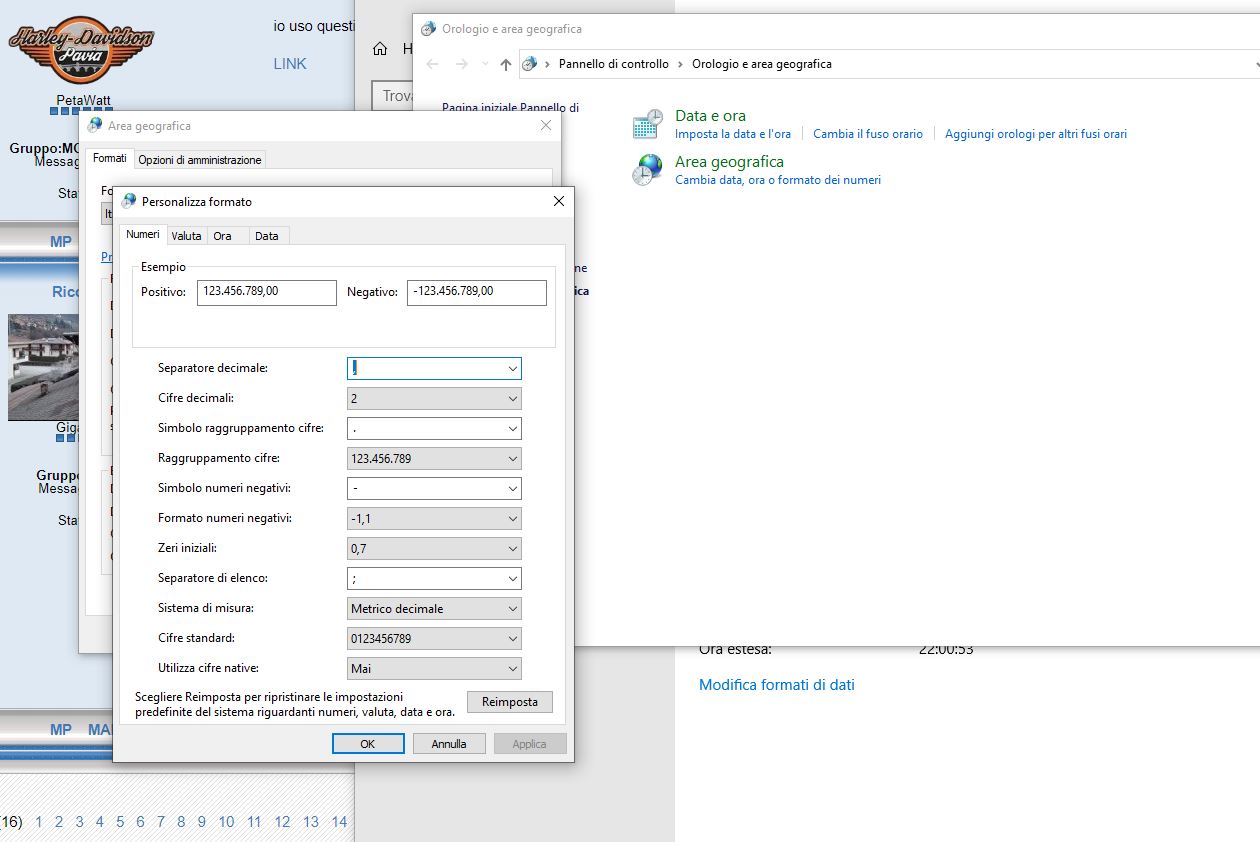

modificare il PC in pannello di controllo, area geografica, impostazione aggiuntiva e mettere PUNTO sia in separazione decimale che in raggruppamento, altrimenti non riesci a modificare.
Immagine Allegata: area.JPG
Modificato da Riccardo - 05/09/2023, 22:12:31
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
| | |
saviothecnic
| Inviato il: 05/09/2023 23:17:07
|
CITAZIONE (Riccardo, 05/09/2023 21:31:26 )
Ma...il cavo lo avevi collegato? Freccia
Si avevo collegato quella foto e di quando ho settato quando erano collegate le liIon
Qui si vede meglio il tutto
https://youtu.be/K9YouTHiWDY?si=wGxb3at2-UGDO0Gw
LINK
CITAZIONE (Riccardo, 05/09/2023 21:31:26 )
Ti chiedo alcune informazioni Che aggiornamenti hai di U1 e U2
Ho queste si vedono anche qui https://youtu.be/PqMCRT1t59U?si=a0l7EYsLeZjaCVhe
LINK
U4 01 10
U3 00 24
U2 02 83
U1 72 00
CITAZIONE (Riccardo, 05/09/2023 21:31:26 )
Ti chiedo alcune informazioni che mi interessano per un altro inverter sei collegato a DessMonitor?
impostando 05Lib in bulk leggi una tensione o una %
Prima di collegare l'inverter devi impostare il BatteryMonitor Cerca areageografica/informazioni aggiuntive
No DessMonitor e il soft Seplos giusto ?
Purtroppo al Soft Della Seplos mi sono collegato solo una volta poi mi è morto
il convertitore che mi hanno dato a corredo
Non ci ho fatto caso se vedevo % o tensioni ma domani verifico se vedevo percentuali o tensioni
Quindi se uso il mio convertitore che ho già in casa se prendo un comune cavo LAN classico sarà
Bianco Arancio RS-485B
Arancio RS-485A
Bianco Verde GND
Giusto ?
Forse si potrebbe usare anche elfin ew11A in WiFi ?

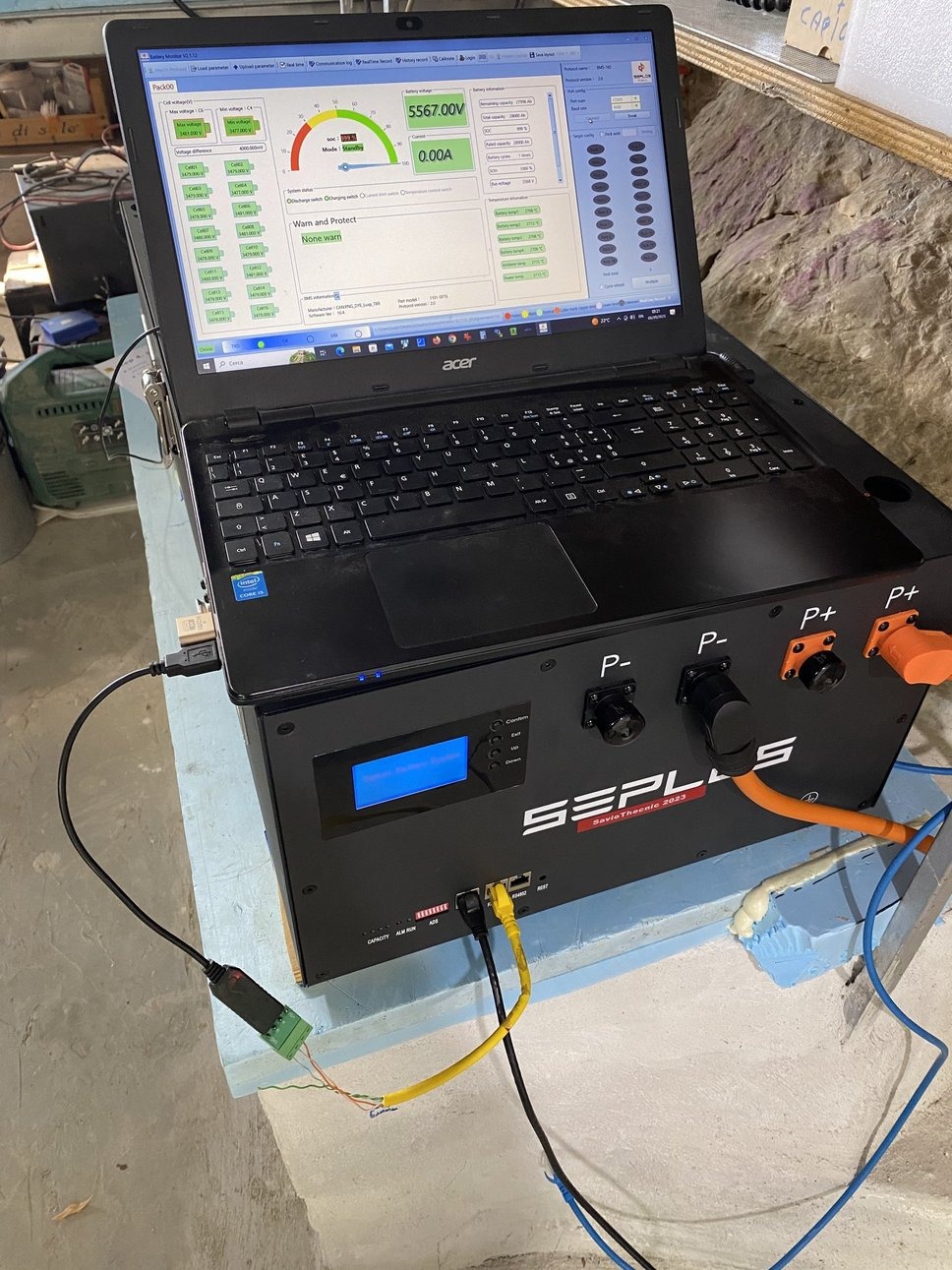

:Edit fortuna va bene con adattatore USB RS-485 che mi usci assieme al Pzen
Quindi ora posos vedere anche dal Soft PC ditemi cosa devo fare Grazie
http://www.energialternativa.info/public/newforum/ForumEA/V/RS-485_OK_2.jpeg
Modificato da saviothecnic - 06/09/2023, 09:45:31
---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E
|
| | |
Riccardo
| Inviato il: 06/09/2023 14:32:29
|
modificare il PC in pannello di controllo, area geografica, impostazione aggiuntiva e mettere PUNTO sia in separazione decimale che in raggruppamento, altrimenti non riesci a modificare.

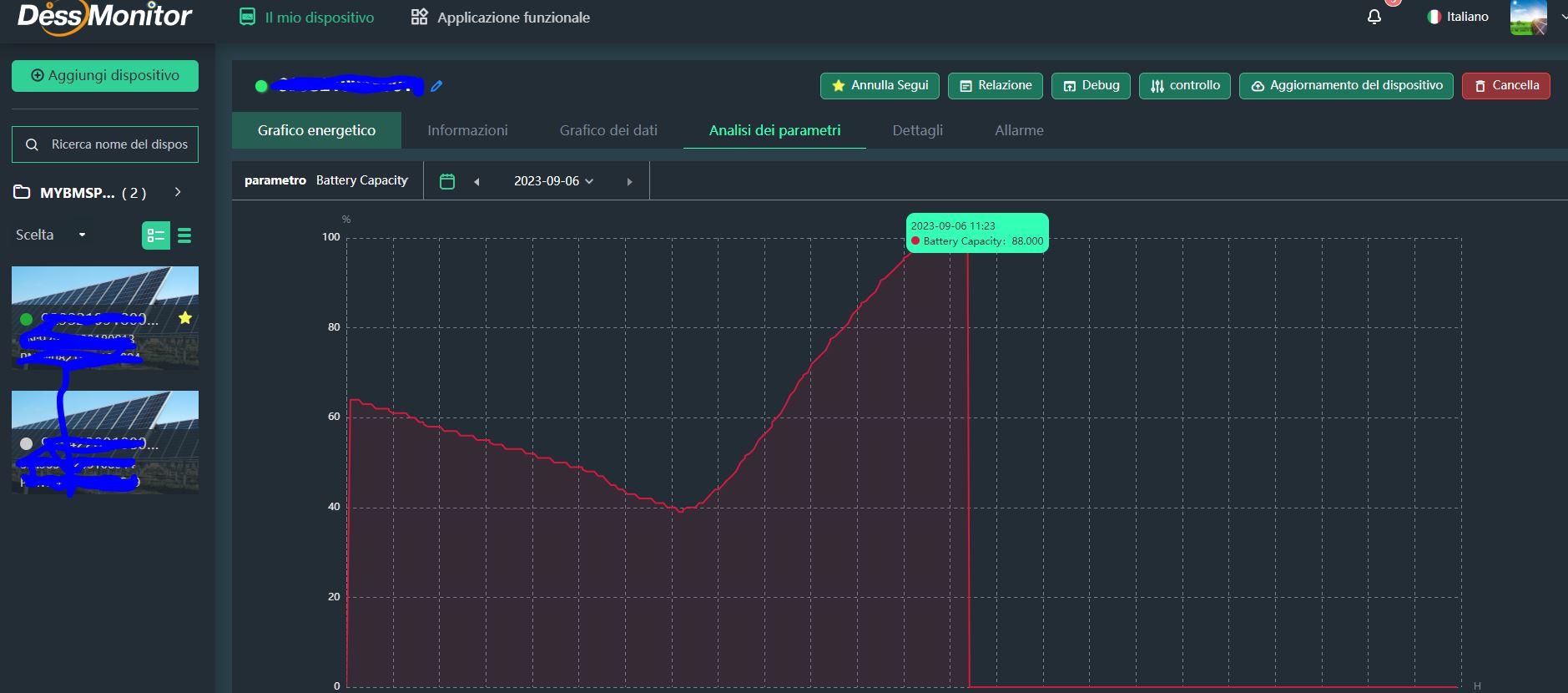

DessMonitor è la visualizzazione on line del tuo inverter
Immagine Allegata: dessmonitor.JPG
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
| | |
saviothecnic
| Inviato il: 06/09/2023 15:45:17
|
CITAZIONE (Riccardo, 06/09/2023 14:32:29 )
modificare il PC in pannello di controllo, area geografica, impostazione aggiuntiva e mettere PUNTO sia in separazione decimale che in raggruppamento, altrimenti non riesci a modificare. Si effettivamente avevo la virgola adesso ho messo il punto
ma prima non mi andava perché effettivamente era morto il convertitore USB RS-485 che mi hanno dato
in dotazione al BMS
CITAZIONE (Riccardo, 06/09/2023 14:32:29 )
DessMonitor è la visualizzazione on line del tuo inverter
A mai usato questo DessMonitor io On-Line ho questo sito dato come link
di quando presi il modulo RS-232 WiFi Cloud
sito http://power-datacenter.com/cmc/monitor_pg.html?serialNo=
Ora due sono le cose è è settato male il BMS o Inverter o entrambi
Ho fatto le prove che mi dicevi non vedo percentuali ho Aggiornato il video e messo in coda
le ultime prove eseguite seguendo i vostri consigli LINK
https://youtu.be/BWZKo4Sq44k
---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E
|
| | |
Riccardo
| Inviato il: 06/09/2023 16:45:05
|
Ciao, se sul pannello l'icona della batteria lampeggia indica una comunicazione con il BMS
Prova a verificare se l'inverter rileva i parametri della batteria verificando la tensione di bulk e float.
Se non ti escono le % è legato al firmware del pannello remoto dell'inverter che è vecchio, prova a sentire Barba dove hai acquistato l'inverter se ne ha uno di piu recente
Gli inverter sono con comunicazione in parallelo vero
Modificato da Riccardo - 06/09/2023, 16:56:07
---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
Batterie:LifePo4 Seplos MASON-48280-DIY EVE280AK 28,6 kWh
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
|
|
| | |
|
