Seplos contenitore 16 batterie litio 280Ah
FinePagina

cicciumazza
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 09/07/2024 16:12:31

Avevo già visto questo schema, ma non capisco, quali pin devo usare
Mi sembra che sono 3
1 e 8 hanno la stessa funzione Rs485 b
2 e 7 come RS485 A?



---------------
INVERTER DAXTROMN AGH 6.2KW PRO PANNELLI SUNTECH 10X420 ACCUMULO 15KW BMS SEPLOS V.3



cicciumazza
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 09/07/2024 23:19:38

CITAZIONE (cicciumazza, 08/07/2024 07:52:31 ) Discussione.php?217246&22#MSG346

Buongiorno,
sono nuovo del forum, ho letto diverse discussioni questo weekend, ma non ho trovato la soluzione...
ho da poco installato il mio impianto ad isola, composto da inverter Daxtromn AGH 6.2 pro, con porta RS485 per comunicazione con BMS, ho comprato anche un box per accumulo pre-assemblato 15Kw con BMS Seplos V.3
arrivo alla mia necessità, non riesco a collegare e a far comunicare il mio inverter con il BMS Seplos
il costruttore Daxtromn mi dice che il mio inverter utilizza protocollo RS485 Pylontech, mi ha mandato anche le specifiche che vi allego.
ho letto diverse discussioni, dove si consigliano diverse soluzioni con cavo di rete personalizzato, ho fatto delle prove ma senza risultato
Grazie in anticipo per il vostro aiuto



Torno ancora con la mia richiesta, visto che non c'è nessuno che ha avuto esperienza con inverte Daxtromn con RS485,
chiedo se qualcuno ha collegato il BMS Seplos con la RS485, quali pin ha usato?
grazie, per la pazienza



---------------
INVERTER DAXTROMN AGH 6.2KW PRO PANNELLI SUNTECH 10X420 ACCUMULO 15KW BMS SEPLOS V.3



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 10/07/2024 00:05:55

CITAZIONE (cicciumazza, 09/07/2024 16:12:31 ) Discussione.php?217246&23#MSG356

Avevo già visto questo schema, ma non capisco, quali pin devo usare
Mi sembra che sono 3
1 e 8 hanno la stessa funzione Rs485 b
2 e 7 come RS485 A?

Servono solo A e B non serve la GND ma se la colleghi male non fa
Io sul Voltronic ho usato :

Inverter PIN 3 colore Bianco Verde con PIN 1 BMS colore Bianco arancio
o in alternativa PIN 8 BMS colore Marrone
Pin 5 Inverter colore Bianco Blu con Pin 2 BMS colore Arancio
oppure Pin 7 BMS colore Bianco marrone

Le mie prove le ho postate qui

LINK



Modificato da Claudio - 10/07/2024, 02:15:11


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15303

Stato:



Inviato il: 10/07/2024 02:21:16

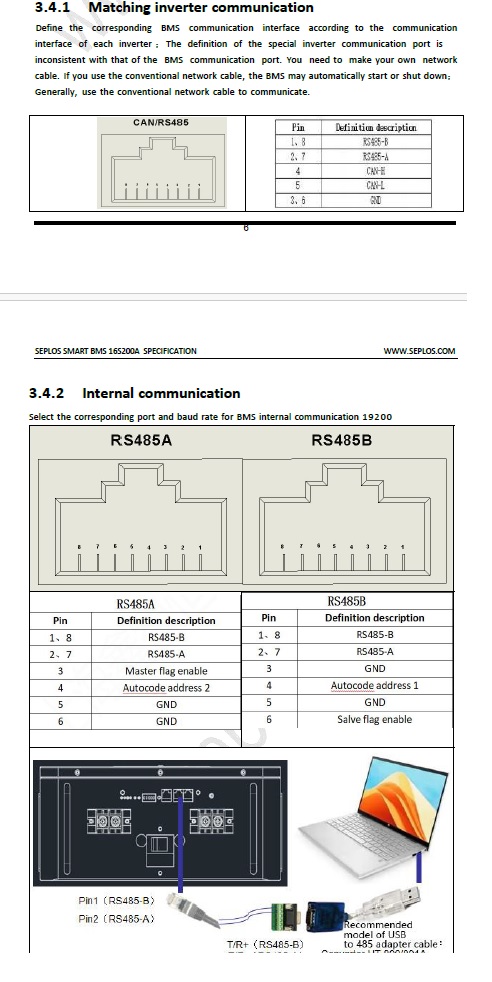

Ciao Savio, il tuo è il V2 il suo mi sembra sia il V3, e la porta CAN fa anche RS485.

1=b
2=a

in alternativa

8=b
7=a





Immagine Allegata: V3_RJ.jpg

ForumEA/Z/V3_RJ.jpg



Modificato da Claudio - 10/07/2024, 02:56:32


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15303

Stato:



Inviato il: 10/07/2024 02:59:47

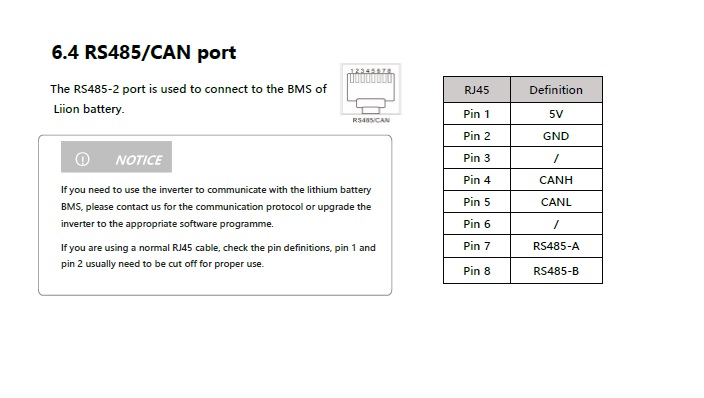

ho trovato questo nei manuali dei vari inverter della Daxtromn, io proverei un cavo diritto ma con solo 7 e 8, poi bisogna aprire il software del BMS e scegliere RS485 Pylontech.



Immagine Allegata: Immagine.jpg

ForumEA/Z/Immagine_28.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:513

Stato:



Inviato il: 10/07/2024 08:52:48

CITAZIONE (Claudio, 10/07/2024 02:21:16 ) Discussione.php?217246&23#MSG359

Ciao Savio, il tuo è il V2 il suo mi sembra sia il V3, e la porta CAN fa anche RS485

Si confermo il mio e un V2 ora dicono che il V3 hanno fatto
della patch HW e FW e sono affidabili purtroppo non possono mixare
BMS 2 con 3 quindi io continuerò per forza di cose con la V2
Anche se credo che con 4 Banchi dovrei aver finito

Alla fine il King non digerisce bene alcuni comandi del BMS
Quindi io ho tolto la comunicazione BMS inverter e faccio tutto
Con automazioni Nodered e MQTT tramite SolarAssistant
che mi fa da gateway inverter bms MQTT



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
In Parallelo con Salapower24 KING UNO 5Kw totale 10Kw
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 15S circa 25Kw
Caricato da Epever e in aiuto carica LifePo4 tramite Victron DC DC Orion-Tr 48 48
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog
Bilanciatori Attivi Neey
Banco Batteria 280Ah LifePo4 Seplos V2.0 10E



cicciumazza
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 10/07/2024 19:42:57

Grazie a tutti per i consigli, adesso sono via per qualche giorno, sabato provo e vi aggiorno



---------------
INVERTER DAXTROMN AGH 6.2KW PRO PANNELLI SUNTECH 10X420 ACCUMULO 15KW BMS SEPLOS V.3
