Allineamento Magnetico di Halbach - Curiosità Magnetica, Configurazione Mallison Magneti Halbach Array
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 6/4/2010,21:22

il metodo non solo è esatto ma se si aumentano l'intensità del campo ricostruito aumenta il risultato

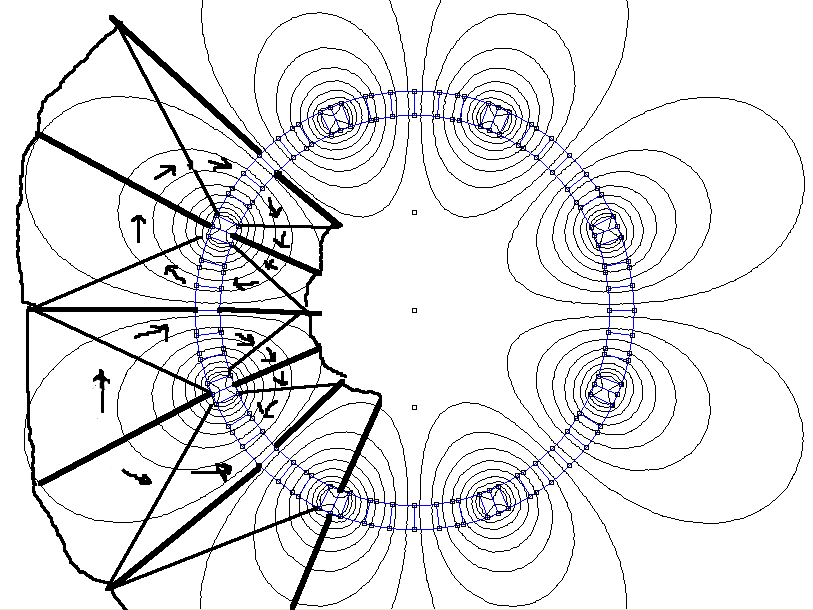

Si studiano le linee di forza e si "sagomano" i magneti

ForumEA/us/img96/7483/octopus.png

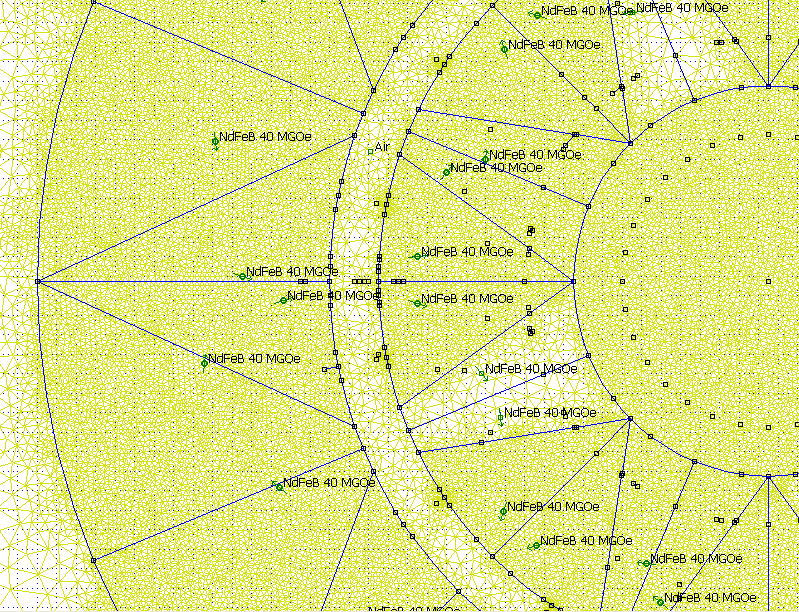

e poi si "mettono assieme"

ForumEA/us/img96/39/ottopolifem.png

ed il risultato è questo


ForumEA/us/img441/9393/ottopoliansm.png

se la configurazione è buona sembra quasi che il campo sia spremuto fuori dai magneti dove di solito ci si aspetta che sia maggiore



purtroppo con i magneti si agisce bene (almeno teoricamente) sulla direzione e verso dei campi ma male sull'intensità e quindi non si riesce a ricostruire bene il campo



Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:26:07


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 7/4/2010,09:37

Ottimo, le freccie nere sono state illuminanti...anche il disegno dell'uovo essendo sotto il periodo pasquale non è che sia male!!! faccine/smile.gif
A parte gli scherzi...leggiti questo articolo sulle uova d'oro e dimmi cosa ne pensi...vediamo se riusciamo a percorrere un pò di strada insieme... www.britishdowsers.org/EEG_site/arc...tousOvoid_m.htm.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 7/4/2010,12:13

scusa ho sbagliato nella fretta i versi dei campi, mando la foto corretta



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 7/4/2010,12:29

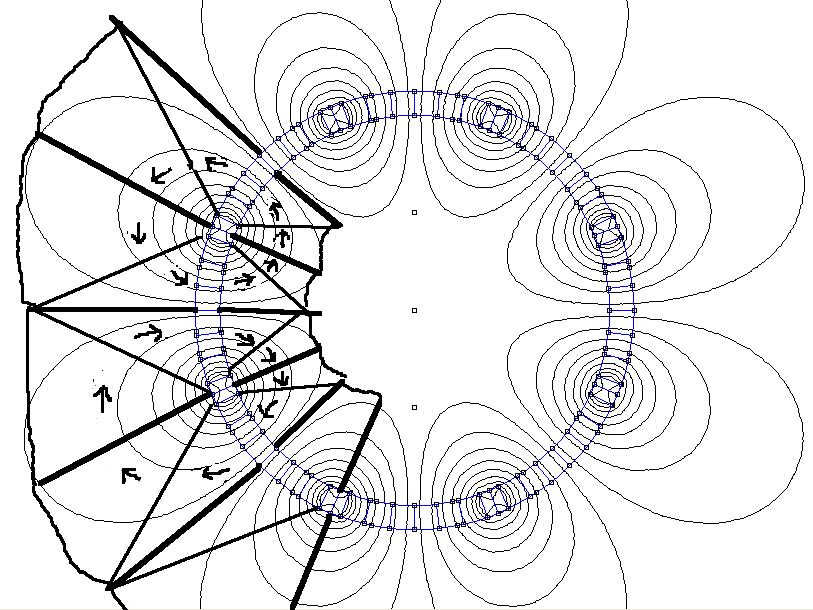

adesso li ho anche messi coerenti con il disegno seguente

ForumEA/us/img695/6471/octopus2.png






Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:26:31


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 12/9/2010,15:17

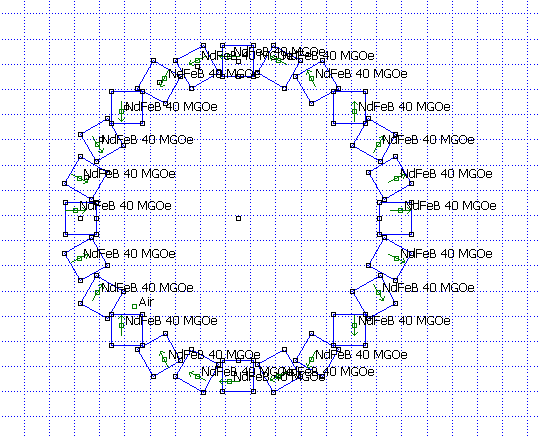

Array più modesto ma più realistico, n.b. può essere a strati

1 solo strato magneti 1cmX1cm ruotati di 30° su se stessi ogni 15° di rotazione (poligono a 24 lati)

ForumEA/us/img826/385/arrayquadro.png

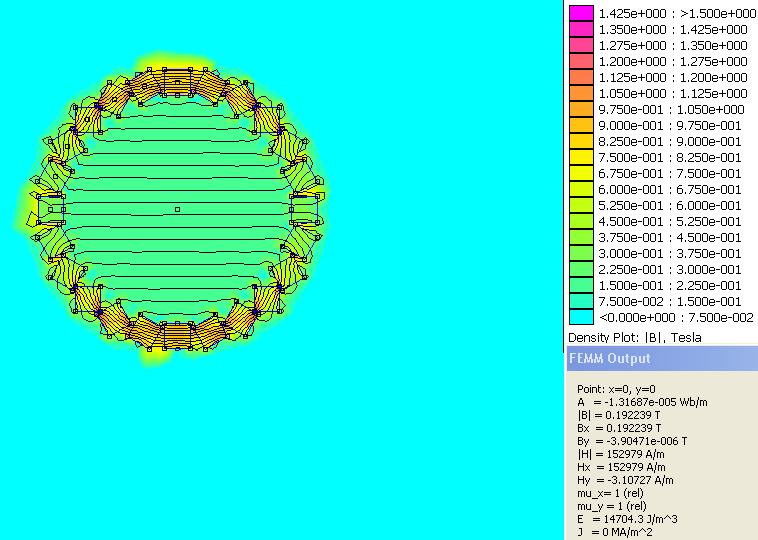

il campo èpraticamente solo interno è è il seguente

ForumEA/us/img844/4599/arrayquadroans.png





Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:27:06


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 13/9/2010,06:14

Sei incredibile...guarda cosa hai combinato!!Potresti spiegarmi a cosa serve? Cosa vorresti fare con quel flusso?
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 13/9/2010,14:15

ci si potrebbe fare un motore generatore.

Comunque mando quello con due strati

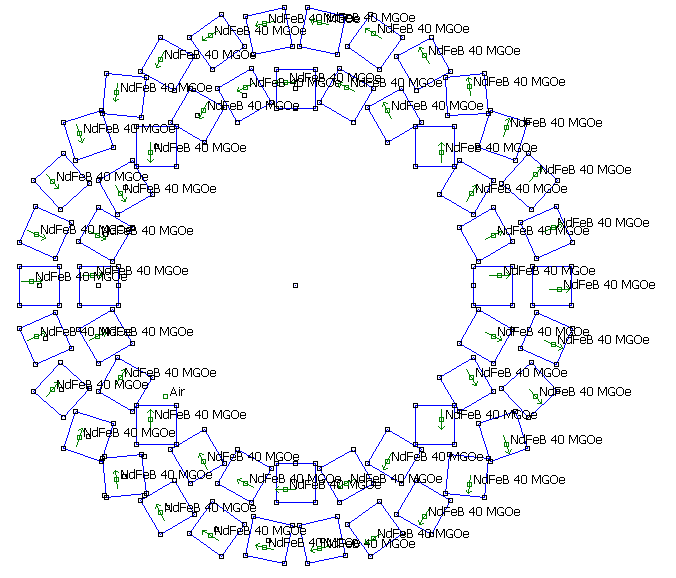

lo strato esterno i magneti sono ruotati di 12° rispetto al cento(poligono di 30°) e di 24° rispetto a se stessi

ForumEA/us/img441/2766/doppiostratofem.png

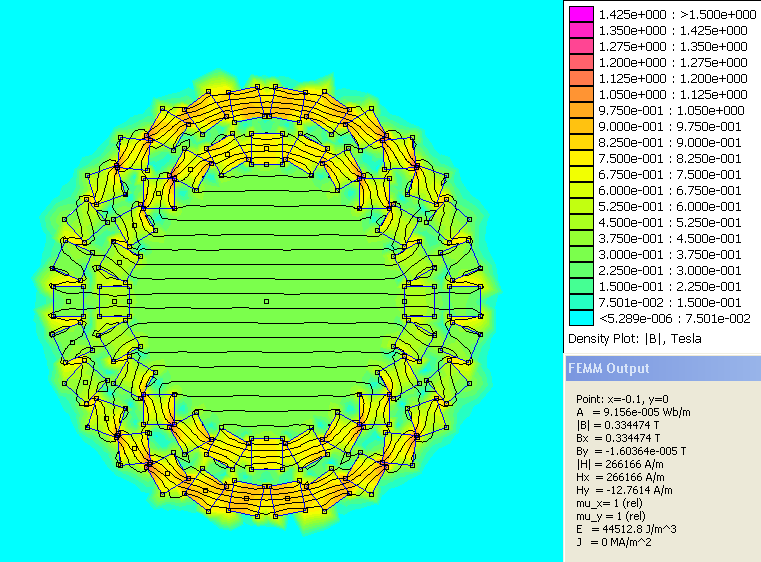

Il campo al centro vale 0,3 tesla circa

ForumEA/us/img375/6670/doppiostratoans.png



ho scoperto che ruotando i campi dall'altra parte si creano campi nulli all'interno!!!!!!!!!



Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:27:49


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 13/9/2010,14:43

....mi ci vuole un mutuo...

ma proverò solo con il più piccolo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 14/9/2010,21:51

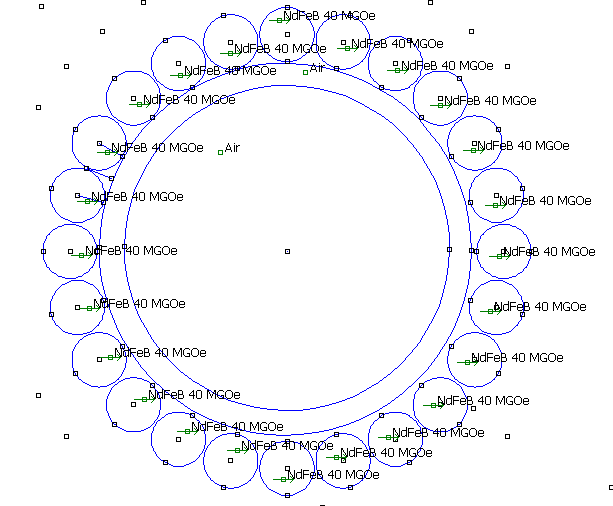

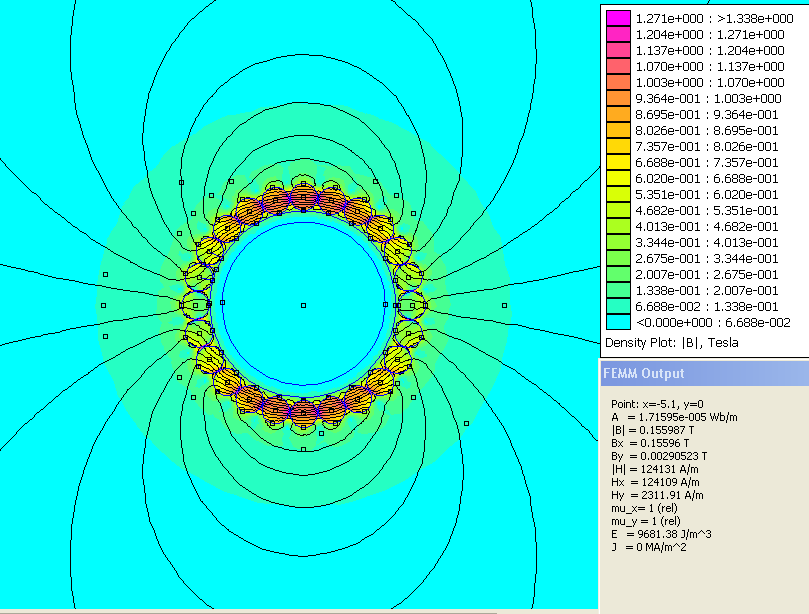

non ruotando i campi si crea un campo con due poli solo verso l'esterno!!

ForumEA/us/img826/208/dipoloesternoans.png



ForumEA/us/img826/2679/dipoloestenoans.png

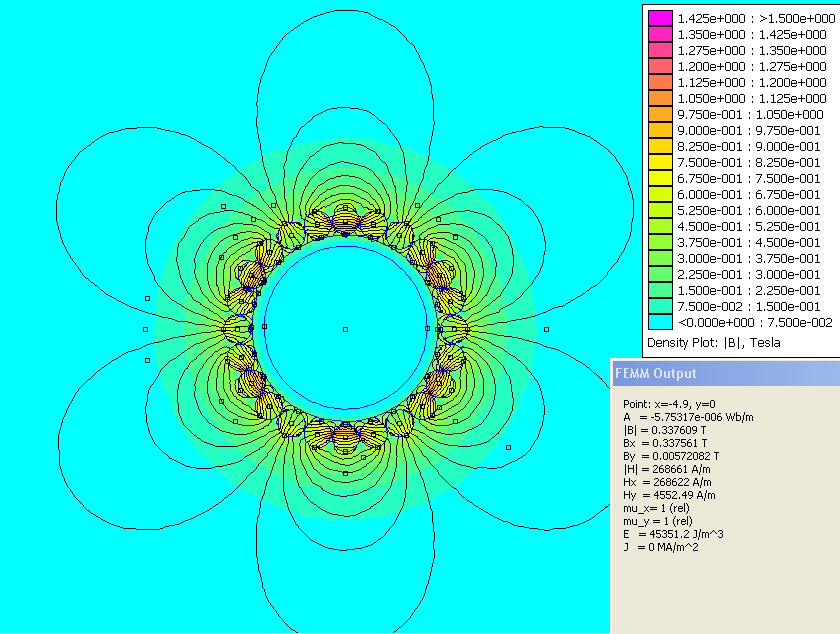

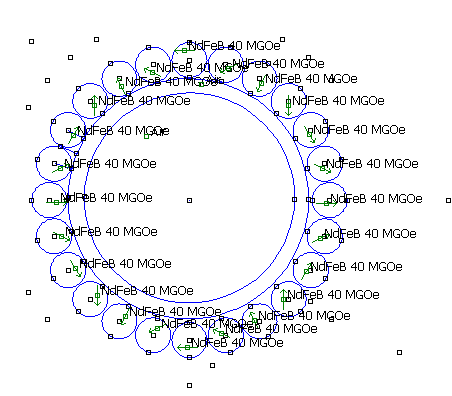

oppure sei poli tutti fuori


ForumEA/us/img827/3427/quattropolifemm.png

ForumEA/us/img827/5082/quattro6polians.png

comunque anche sovrapponendo più configurazioni risulta difficile fare un campo radiale come sarebbe utile



Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:28:46


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 10/10/2010,21:05

guardate qui che roba!

www.shinetsu-rare-earth-magnet.jp/e/rd/mc.html



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 11/10/2010,00:40

10 tonnellate sono impressionanti...veramente notevole.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 12/10/2010,21:08

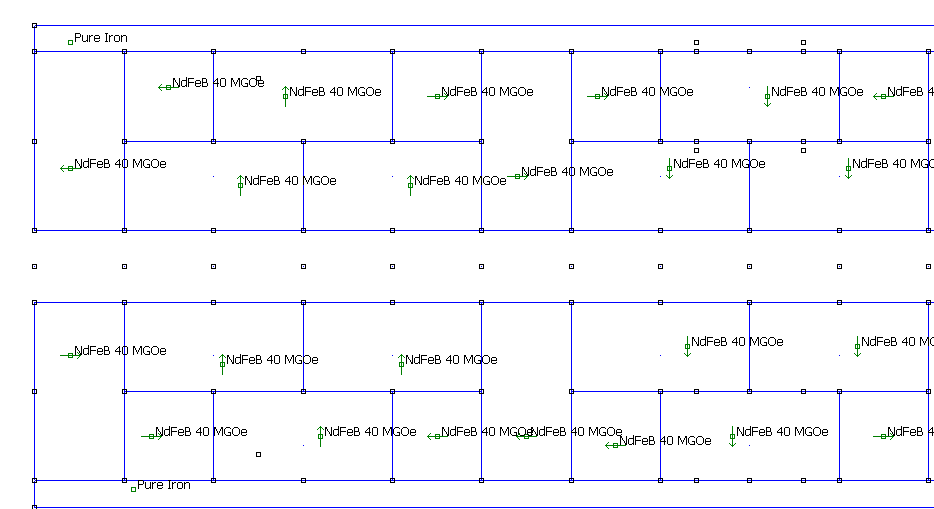

IPOTETICO ARRAY A DUE STRATI

ForumEA/us/img219/7560/array.png
VALORE DEL CAMPO SULLA LINEA CENTRALE

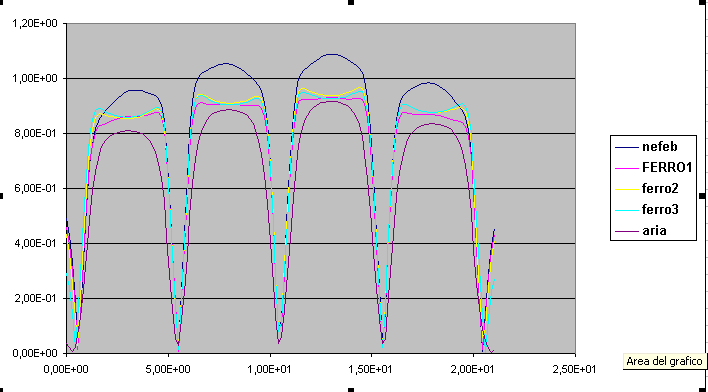

SOSTITUENDO FERRO AI MAGNETI FINO AD ARRIVARE A MAGNETI SINGOLI SEPARATI DA ARIA

NEFEB ARRAY COMPLETO 2 STRATI, FERRO 1 QUELLO RETRO CENTRALE, FERRO DUE ANCHE I QUADRATI IN SECONDA LINEA , FERRO 3 SI LASCIA SOLO UN PIANO IL RETRO è FERRO, ARIA SENZA STRUTTURA ARRAY SOLO I MAGNETI DEI POLI ED UNO STRATO

ForumEA/us/img219/7497/confronto.png





Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:29:46


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 14/10/2010,21:42

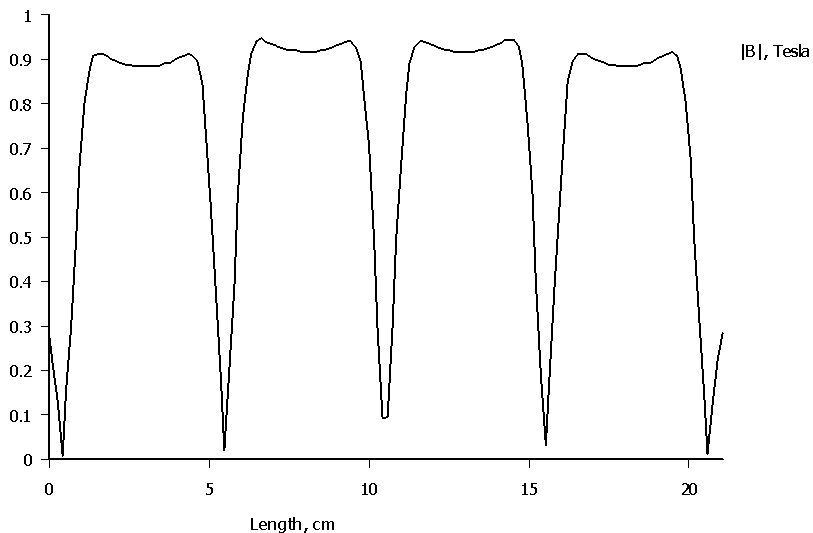

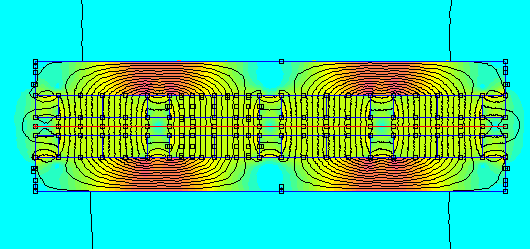

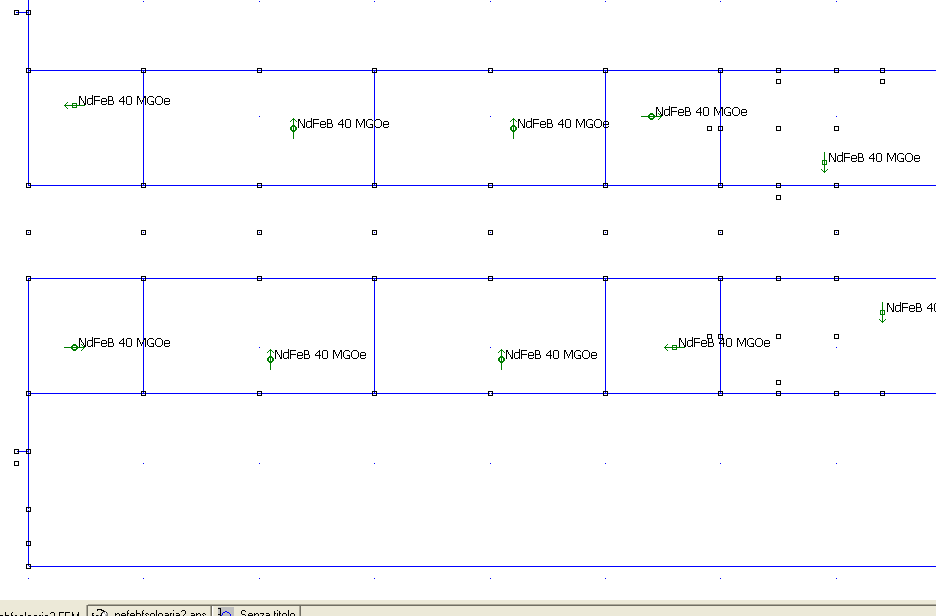

array fattibile misto ferro
un solo strato da 1 cm

ForumEA/us/img261/9326/mistoferro.png

ForumEA/us/img261/2788/mistoferroans.png



ForumEA/us/img261/1600/mistoferroplot.png





Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:31:00


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



falsettigiorgio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:631

Stato:



Inviato il: 5/12/2010,12:16

Trovo questo vostro lavoro interessante , che spettro ne uscirebbe facendo così?

Immagine Allegata: Vostro spettro interessante.JPG

http://www.energialternativa.info/Public/NewForum/ForumEA/6/4/6/1/1/3/7/1291547804.jpg




qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 5/12/2010,13:11

aspetta che arriva...


nel primo esempio e nel secondo i campi si cancellano tutti al centro in quanto si sommano come vettori

ForumEA/us/img213/2531/comesivolevadimostrare.png

non si conclude nulla i campi al centro e fuori si cancellano



Modificato da NonSoloBolleDiAcqua - 20/02/2015, 08:31:51


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
