Allineamento Magnetico di Halbach - Curiosità Magnetica, Configurazione Mallison Magneti Halbach Array
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/2/2010,22:52

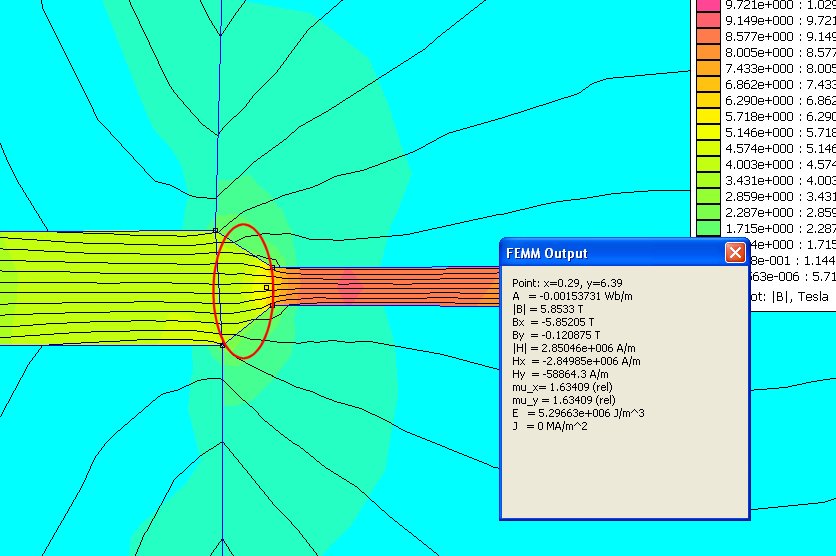

Per me era doveroso,prima di analizzare l'esperimento di Mac, sbrogliare il discorso della saturazione...ho replicato con femm un campo di 4 T in aria e ho sostituito l'aria con il ferro: il risultato è che si è passati da 4T a 6T. Allego il file femm...l'esperimento in aria è quello del 22.02.2010 presente in questa discussione...a questo punto mi sorge un lecito dubbio: cos'è la saturazione del ferro? Nel ferro l'orientamento dei domini magnetici ,microscopici magnetini che ne formano la struttura interna, contribuiscono ad aumentare il flusso...ma questo contributo ha un limite.Questo limite è legato all'orientamento di tutti i domini...condizione di saturazione. Questa condizione, nei materiali magnetici, la possiamo vedere nella curva cha fa il diagramma BH quando diminuisce la pendenza (forma di ginocchio)...di fatto in quella condizione, il metallo è saturo e la sua permeabilità diventa uguale all'aria...e praticamente il ferro a quel punto è come se non esistesse...ed utilizzando il principio di sovrapposizione...4+2=6!!!!!! faccine/biggrin.gif
Bolle
ForumEA/us/img641/7875/da4a6tersla.jpg



File allegato: Da4A6Tesla.zip




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 26/2/2010,21:31

negli array Halback extended usano anche il ferro estremamente saturato



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 5/3/2010,10:06

come si fa ad acquistare dei magneti e soprattutto a conoscere quali forme e taglie sono disponibili?

Il tutto per poter progettare e poi fare un rotore "innovativo"per alternatore auto.

Saluti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



cregia
milliWatt


Gruppo:Utente
Messaggi:22

Stato:



Inviato il: 5/3/2010,10:59

Qui trovi tutto quello che ti serve
www.supermagnete.de/ita/magnets.php?group=other_articles



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 29/3/2010,21:08

ritorniamo ai magneti




---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/3/2010,04:22

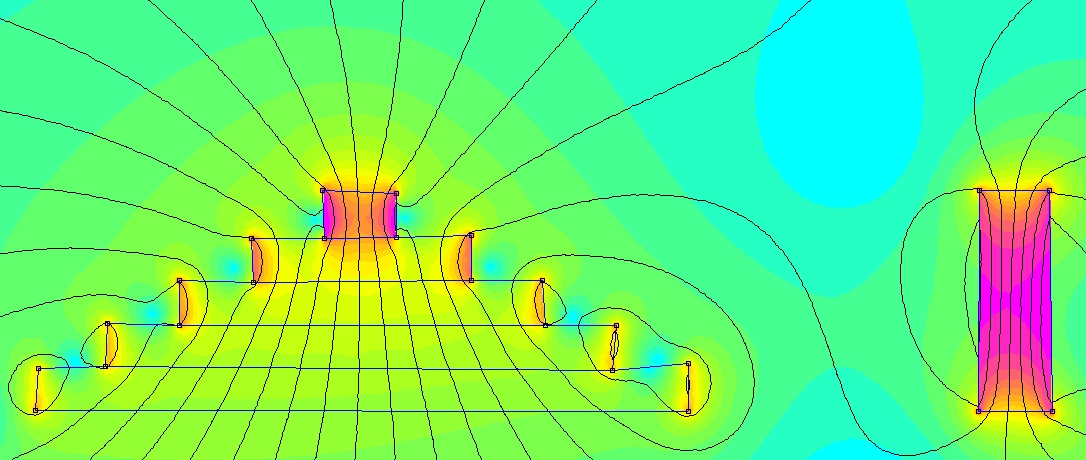

Il video mi è sembrato molto convincente...ma, a meno di non aver sbagliato le proporzioni, femm non la pensa allo stesso modo....cioè è presente un aumento...ma non è così 'impressive'.
Mi sono perso qualcosa?
Ciao
Bolle

Immagine Allegata: Piramide.jpg

http://www.energialternativa.info/Public/NewForum/ForumEA/1/6/5/3/1/5/7/1269919360.jpg




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 30/3/2010,12:57

nel filmato usa i gauss e poi utilizza piramidi in 3d femm le simula in 2d, quindi ha una concentrazione minore.

Inoltre è presente un errore nel poligono (c'è un campo sbagliato o forse è semplicemente a 4 poli e ne usa solo 2)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/3/2010,13:30

CITAZIONE (qqcreafis @ 30/3/2010, 13:57)
nel filmato usa i gauss e poi utilizza piramidi in 3d femm le simula in 2d, quindi ha una concentrazione minore.

faccine/sleep.gif ....femm dovrebbe lavorare sulla sezione... faccine/dry.gif
cmq è tutto molto interessante...cerchiamo di vederci chiaro...la questione è da capire...si dovrebbe fare un sw magnetico 3d...potrei farlo...questa estate potrei avere tempo...intanto ci penso.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 30/3/2010,18:02

poi mi riguardo il filmato e ci faccio le pulci

Saluti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 30/3/2010,22:44

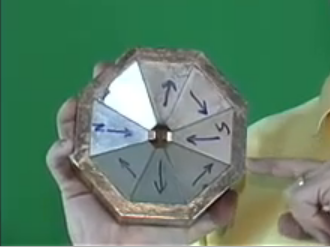

noto un grave errore nella disposizione dei magneti

ForumEA/us/img714/3332/errt.png

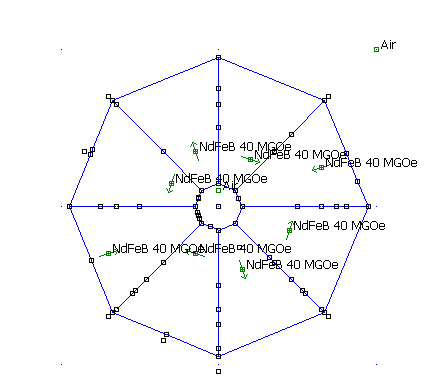

se fosse così

ForumEA/us/img69/3651/err2.png

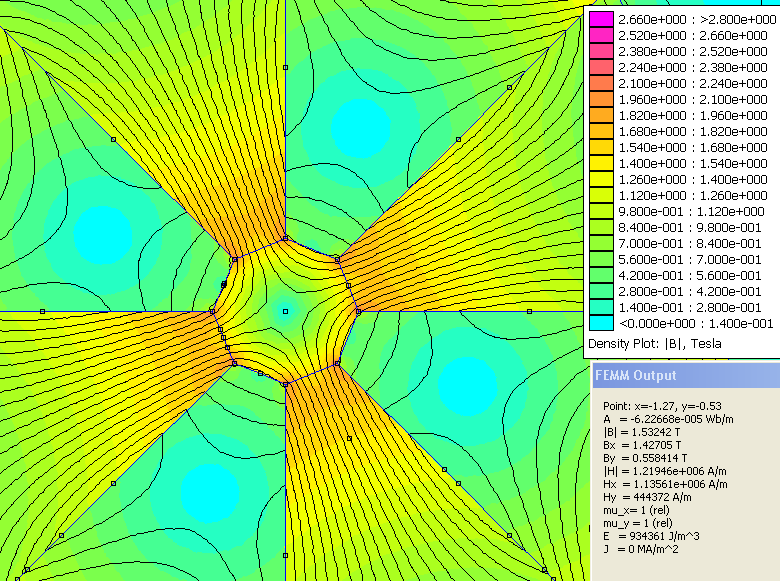

allora sarebbe

ForumEA/us/img69/3636/err3.png

con solo 1,5T sul polo a sinistra leggermente in basso, e nullo al centro.

la disposizione corretta è la seguente



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 30/3/2010,23:23

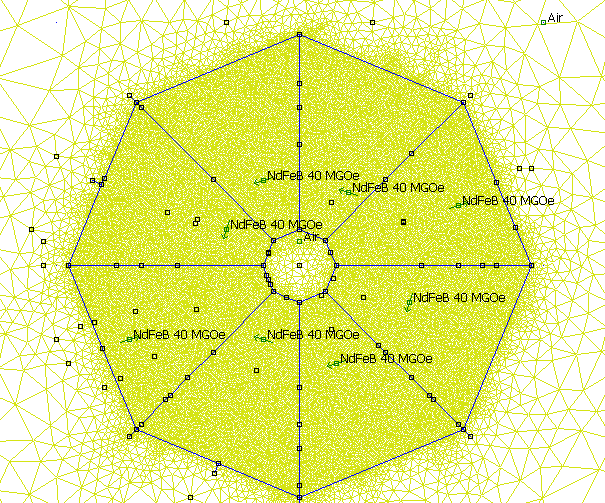

la disposizione giusta è la seguente

ForumEA/us/img191/3817/giu3.png

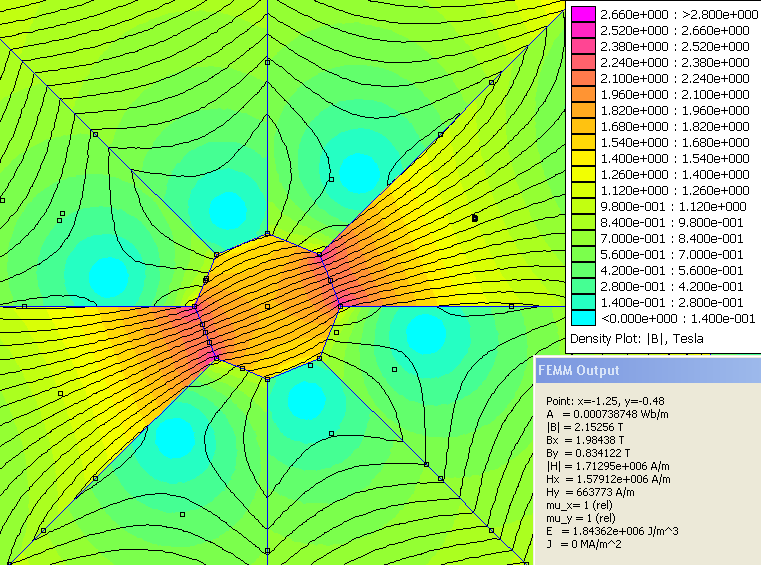

il campo è

ForumEA/us/img709/5557/giu2.png

2,1 T sul polo e nel centro 1,8T



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/3/2010,10:27

Ho trovato su web il sw 3d Ansoft Maxwell 3D (Link) basato su femm...potrebbe fare al nostro caso. Purtroppo in questo momento non riesco a navigare con libertà...riprovo questa sera. Teniamoci aggiornati.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9948

Stato:



Inviato il: 31/3/2010,13:53

non è un grave errore ..è solo a quattro poli, ma per l'uso che se ne vuole fare è una disposizione sbagliata



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 31/3/2010,16:13

CITAZIONE (NonSoloBolleDiAcqua @ 31/3/2010, 11:27)
Ho trovato su web il sw 3d Ansoft Maxwell 3D (Link) basato su femm...potrebbe fare al nostro caso. Purtroppo in questo momento non riesco a navigare con libertà...riprovo questa sera. Teniamoci aggiornati.
Ciao
Bolle

Grande bolle! Lo conosco anche io Maxwell 3D, ma prima di tutto non riesco a trovarlo, e secondo è difficilissimo da usare. Questo software è spettacolare perchè riesce a fare simulazioni dinamiche e non statiche come femm, quindi potrei simularci il motore in rotazione... magari! Se riesci ad usarlo fammi sapere!

Un saluto kekko



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/3/2010,16:27

CITAZIONE (kekko.alchemi @ 31/3/2010, 17:13)
Questo software è spettacolare perchè riesce a fare simulazioni dinamiche e non statiche come femm, quindi potrei simularci il motore in rotazione... magari! Se riesci ad usarlo fammi sapere!

Ti ringrazio per i complimenti che non merito...ma lasciamo stare.
Invece volevo dire che femm ha la possibilità di effettuare (mediante lua) simulazioni in movimento...quando mi sono cimentato anni fa su questa cosa sono rimansto a bocca aperta. Per il resto il mio campo di lavoro è il sw...realizzare e ampliare femm in 3d non dovrebbe essere una cosa complicata. Il problema, a mio avviso, è legato al denaro infame: femm è diventato una pietra miliare perchè è gratuito...altrimenti sarebbe morto e sepolto. Ansoft Maxwell 3D ammette canditamente che utilizza femm...e lo fa anche pagare(!?) faccine/sick.gif



CITAZIONE (qqcreafis @ 31/3/2010, 14:53)
non è un grave errore ..è solo a quattro poli, ma per l'uso che se ne vuole fare è una disposizione sbagliata

Nel tempo ho iniziato a diffidare di tutti...ovviamente in modo costruttivo...vedo che anche tu sei su questa strada.
A questo punto c'è da chiedersi: sbagliamo 'noi', sbaglia lui, l'errore da lui è voluto?
Ciao
Bolle
PS:stiamo in uno strano mondo...inaffidabile. faccine/laugh.gif



---------------
