ciccioro
 milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 09/02/2014 19:33:30
|
CITAZIONE (ElettroshockNow, 09/02/2014 19:15:05 )
Il progetto che mi hai illustrato sopra ha molti svantaggi:
1- se la produzione è inferiore alla potenza del charger non carico le batterie;
2- nelle giornate nuvolose ci sono continue ripetizioni di on/off del caricabatterie;
3- ci sono troppe perdite in quanto la corrente DC del fotovoltaico viene trasformata troppe volte....DC--->AC---DC--->AC prima di essere utilizzata.
Questo tipo di sistema io l'ho realizzato con dei relè di minimo/massima corrente nel 2010: http://www.hybrid-synergy.eu/showthread.php?tid=32347

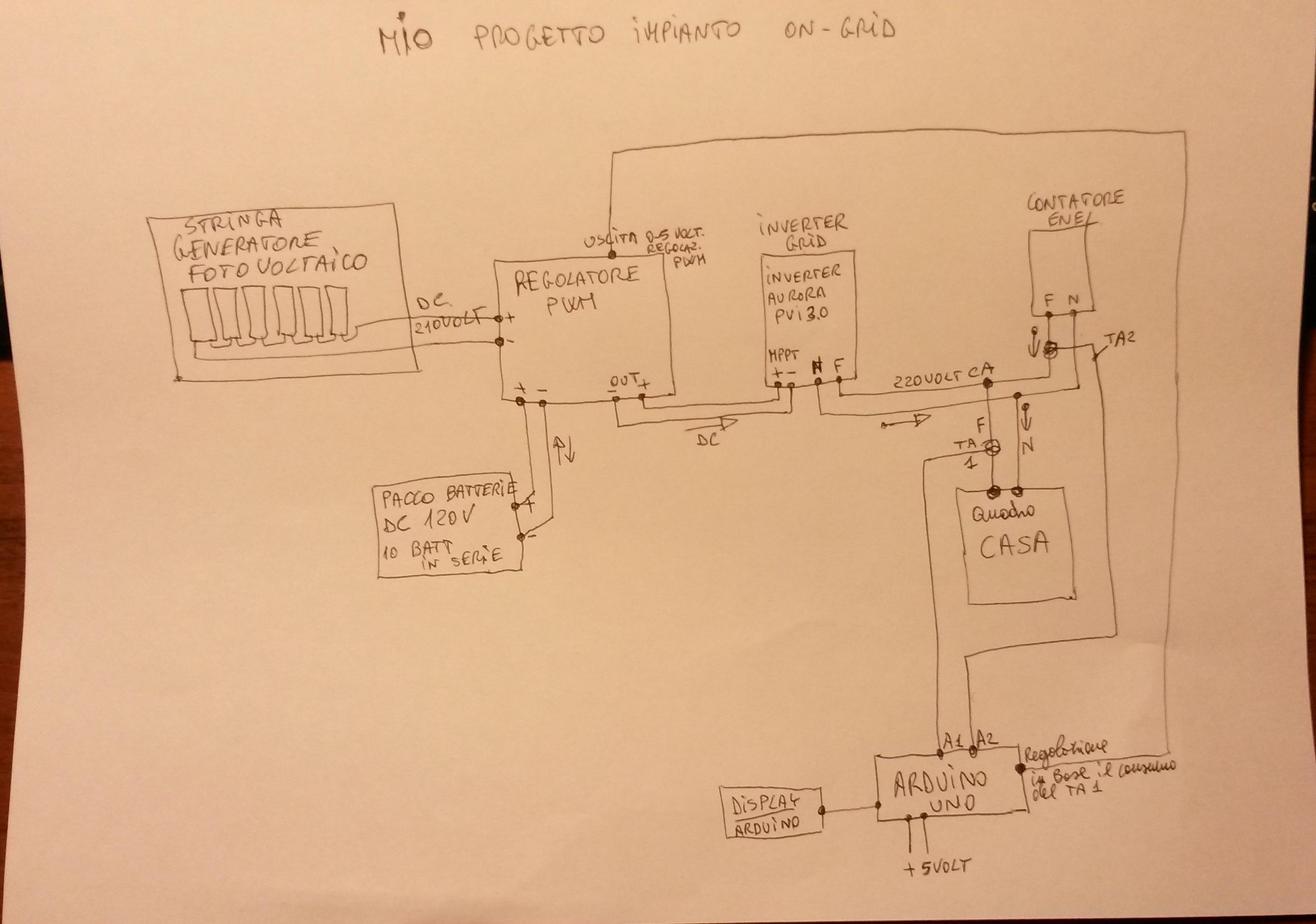

Mentre questo è quello nuovo che vorrei realizzare...guarda allegato.
Modificato da ciccioro - 09/02/2014, 20:12:36
|
|
| |
ElettroshockNow
| Inviato il: 09/02/2014 19:58:56
|
Sei sicuro che il tuo impianto lavori a 120V ?
Per realizzare il tuo schema il regolatore dovra' essere equipaggiato di uno step down per caricare il banco (difficile nella realizzazione) e uno step-up per limitare la potenza in ingresso all'inverter (connettere direttamente il banco all'inverter lo danneggierebbe sicuramente)
Ciao |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 09/02/2014 20:19:39
|
CITAZIONE (ElettroshockNow, 09/02/2014 19:58:56 )
Sei sicuro che il tuo impianto lavori a 120V ?
Ciao
Il pacco batteria è ancora da configurare.
Mi servono almeno 120Vdc per far partire l'inverter grid la notte.
Se lo step down è difficile da realizzare per la troppa differenza di tensione tra moduli FV e pacco batteria, posso aggiungere altre celle in serie.
Secondo te qual'è la tensione ottimale per avere meno perdite? |
| | |
ElettroshockNow
| Inviato il: 09/02/2014 20:37:32
|
Se connetti il banco all'inverter per farlo partire ....lo fai partire  .
I pannelli fotovoltaici sono molto simili a generatori a corrente costante e come tale autolimitano la corrente massima.
Le batterie invece sono in grado di erogare correnti elevate che se non limitati elettronicamente dall'inverter (credo che il PowerOne ne sia sprovvisto) o da circuiti esterni.
Il sistema più semplice "" è un step-up .
Anche un Pwm è da sconsigliare ..... o sperimentare .
Ciao |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 09/02/2014 20:45:44
|
CITAZIONE (ElettroshockNow, 09/02/2014 20:37:32 )
Il sistema più semplice "" è un step-up .
Anche un Pwm è da sconsigliare ..... o sperimentare .
Ciao
Perchè il PWM lo sconsigli? |
| | |
ElettroshockNow
| Inviato il: 09/02/2014 21:24:51
|
CITAZIONE
Perchè il PWM lo sconsigli?
Perchè non so' come reagisce l'inverter(sarebbe stressato da picchi ad alta corrente).
Dovresti sperimentare con il rischio di danneggiarlo.
Ciao |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 09/02/2014 21:45:01
|
CITAZIONE (ElettroshockNow, 09/02/2014 21:24:51 )
CITAZIONEPerchè il PWM lo sconsigli?
Perchè non so' come reagisce l'inverter(sarebbe stressato da picchi ad alta corrente).
Dovresti sperimentare con il rischio di danneggiarlo.
Ciao
io ho gia fatto una prova con un inverter power one 3.0 ho collegato all'ingresso mppt un tenzione di 240 volt dc prelevata dal pacco batterie litio macchina toyota Prius l'inverter e andato fondo scala circa 1800 watt dopo errore in dc, spento tutto ho collegato un regolatore pwm modulando manualmente con un potenziometro la potenza e ho visto che l'inverter accettava regolarmente il carico.
Dopo cio per questo vorrei realizzare un regolatore Pwm come il tuo.
hai provato a modulare il tuo in corrente
come si comporta?
grazi e Ciccioro |
| | |
ElettroshockNow
| Inviato il: 09/02/2014 22:04:07
|
Io come sorgente ho sempre dei pannelli fotovoltaici e regolo il pwm.
La forma d'onda in ingresso all'inverter sarà quindi una quadra limitata in corrente dai pannelli stessi e regolata in tensione dal duty cycle.
Questo è per dirti che non ho eseguito nessun test regolando in corrente.
Ti sei spinto con altre prove ?
Che regolatore pwm hai usato ?
Che mppt ? |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 09/02/2014 22:29:31
|
CITAZIONE (ElettroshockNow, 09/02/2014 22:04:07 )
Io come sorgente ho sempre dei pannelli fotovoltaici e regolo il pwm.
La forma d'onda in ingresso all'inverter sarà quindi una quadra limitata in corrente dai pannelli stessi e regolata in tensione dal duty cycle.
Questo è per dirti che non ho eseguito nessun test regolando in corrente.
Ti sei spinto con altre prove ?
Che regolatore pwm hai usato ?
Che mppt ?
ho usato un regolatore pwm che ho comprato su ebay
e funziona bene
vedi; http://www.ebay.it/itm/REGOLATORE-VARIATORE-velocita-PWM-universale-motore-corrente-continua-DC-20-100A-/281259276311?pt=Automazione_domestica&hash=item417c5bf817&_uhb=1
come stadio finale ho messo 2 mosfet da 30 amp. cad.
ma esistono Converter dc-dc in 48 volt out 200 volt 1.500 watt di potenza?
hai qualche schema che lo posso trovare
?
grazie
Ciccioro |
| | |
ElettroshockNow
| Inviato il: 10/02/2014 07:40:07
|
No ,non ho schemi
Cmq io punterei su quella strada perché avrei la certezza di non danneggiare l'inverter in quanto la massima potenza trasferita sarà data dalle dimensioni del toroide e dalla sua frequenza di lavoro.
Puoi anche usare uno stadio elevatore DC/DC push-pull con il classico SG3525 ...SG3524 ..... |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 12/02/2014 21:26:58
|
CITAZIONE (ElettroshockNow, 10/02/2014 07:40:07 )
No ,non ho schemi
Puoi anche usare uno stadio elevatore DC/DC push-pull con il classico SG3525 ...SG3524 .....
Dove posso trovare un elevatore DC/DC push-pull su internet trovo poca robba.
Grazie CICCIORO. |
| | |
ElettroshockNow
| Inviato il: 22/02/2014 11:04:26
|
Ciao Ciccioro,

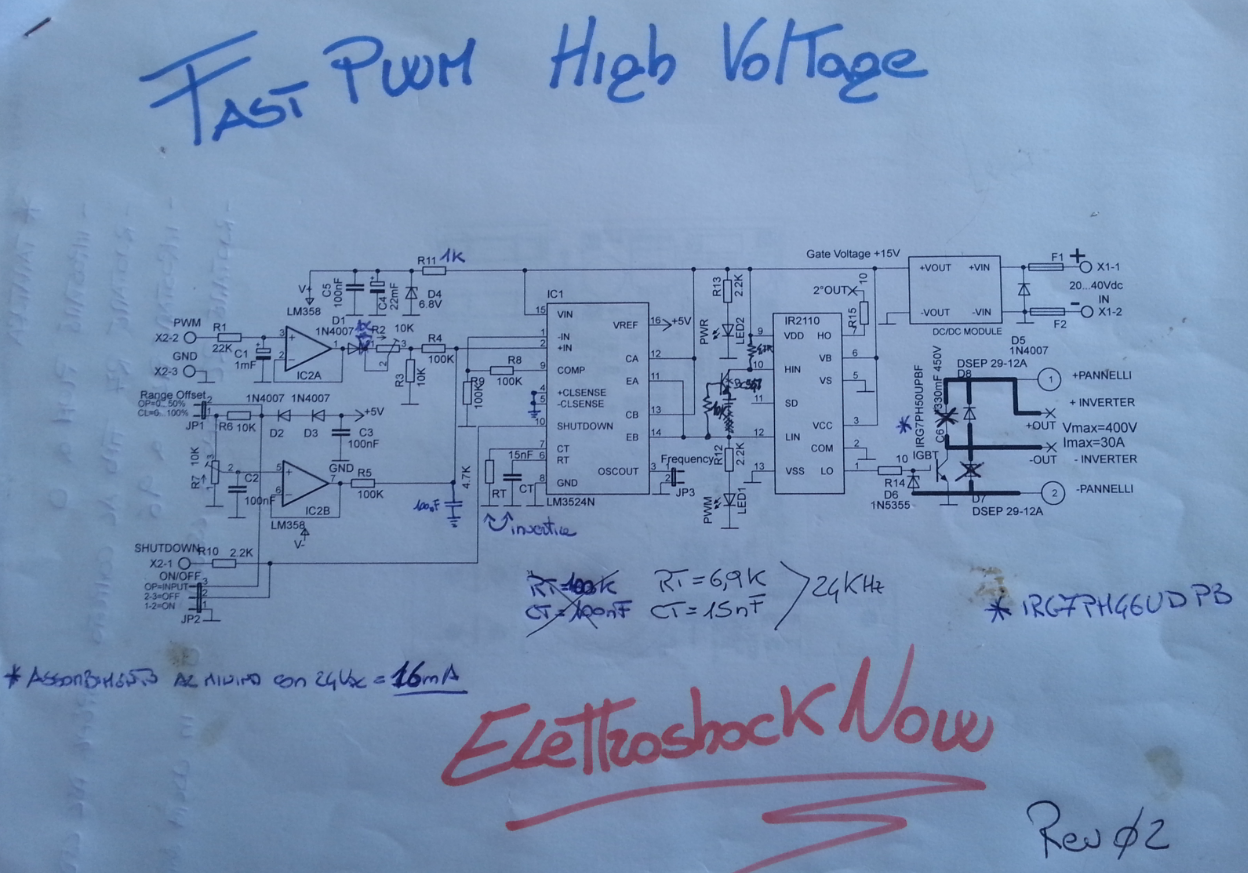

Allego lo schema del regolatore PWM con i valori e le modifiche che ho introdotto dalla sua messa in funzione (oltre ad un errore nello schema originale).
Lo schema è una semplice foto (backup)in quanto non ho ancora recuperato i file originali (il mio PC fisso non era subacqueo  .... ma credo di recuperarli)
SCHEMA PWM HV
Ciao
ElettroshockNow |
| | |
ciccioro
milliWatt
Gruppo:Utente
Messaggi:22
Stato:
| Inviato il: 22/02/2014 14:28:49
|
CITAZIONE (ElettroshockNow, 22/02/2014 11:04:26 )
Ciao Ciccioro,
Allego lo schema del regolatore PWM con i valori e le modifiche che ho introdotto dalla sua messa in funzione (oltre ad un errore nello schema originale).
Lo schema è una semplice foto (backup)in quanto non ho ancora recuperato i file originali (il mio PC fisso non era subacqueo .... ma credo di recuperarli)
SCHEMA PWM HV
Ciao
ElettroshockNow
Grazie anticipatamente penso che con qusto schema riesco a far funzionare il kit se ho difficolta c sentiamo
Ciao Buona Giornata
CICCIORO---
------------------------ |
| | |
zorack100
milliWatt
Gruppo:Utente
Messaggi:11
Stato:
| Inviato il: 22/04/2014 17:15:31
|
ciao ElettroshockNow,
volevo complòimetarmi con te e con tutti gli altri del forum.
siete SUPER!!!
volevo chiederti se il progetto
http://www.energialternativa.info/public/newforum/Discussione.php?53935571&1
funziona anche per sistemi senza scambio sul posto. cioè posso utilizzare il tuo progetto per un impianto con inverter GRID TIE ?
se non va bene, avresti qualche suggerimento per ottenere la stesa soluzione?
GRAZIE!!!!!
ciao! |
|
| | |
|
