Inviato il: 5/6/2013,20:42

Si è proprio quello..... Perché????



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 5/6/2013,21:04

!!!! Il mio è durato 10 minuti ...... faccine/sad.gif
Tutto sottodimenzionato ....... con filtri di uscita praticamente inesistenti ......
per non parlare della finta alettatura di raffreddamento ...........e gli integrati con le scritte cancellate (odiosi.. faccine/mad.gif )
Vabbè...

Confermo che si tratta sicuramente di una protezione ............

Appena ho tempo cerco di riparare il mio e cercare di simulare la tua stessa situazione ......... e confrontiamo



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1743

Stato:



Inviato il: 5/6/2013,21:12

Appena riesco lo controllo con oscilloscopio e vediamo un po.... Ci sei domenica in mattinata? Io sono in zona fiano romano magari ci si incontra per un caffe...



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 5/6/2013,21:25

Lavoro .......
Un caffè .... ora è tempo di orzata faccine/biggrin.gif ......



marpad65
KiloWatt


Gruppo:Utente
Messaggi:230

Stato:



Inviato il: 6/6/2013,09:19

CITAZIONE (ElettroshockNow @ 5/6/2013, 20:15)
faccine/w00t.gif ..... e cosa gli vuoi fare ? faccine/laugh.gif

lo stai sconsigliando ??

L'inverter è la Ver 5.0 / 2013 .... dalle foto è diverso dal tuo .... Il toroide in effetti è qualche mm dal fondo del contenitore, vedrò come fare faccine/mad.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 6/6/2013,10:33

CITAZIONE (marpad65 @ 6/6/2013, 10:19)
lo stai sconsigliando ??

L'inverter è la Ver 5.0 / 2013 .... dalle foto è diverso dal tuo .... Il toroide in effetti è qualche mm dal fondo del contenitore, vedrò come fare faccine/mad.gif

Dipende da quello che vuoi fargli ...... faccine/biggrin.gif

Gestire l'immissione attraverso hardware esterno (Pwm;Step up; Step down con limitazione corrente ) non fà decadere la garanzia e per esperienza personale posso dirti che il lato DC di questi inverter sono molto robusti .....

Il lato Ac un pò meno ...... se per caso interviene il magnetotermico della rete mentre l'inverter immette ed hai un bel carico induttivo ..... molto probabilmente perdi un mosfet lato ac faccine/sad.gif

Per quanto riguarda la modifica software (che secondo me risulterà il miglior modo di gestirlo) ,si perderà la garanzia ,ma sopratutto il rischio di danneggiarlo durante i test è molto elevata ....

Quindi NON mi assumo responsabilità se vorrai proseguire i test ...

Ciao e buoni test ..... se vuoi condividi
ElettroshockNow



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 7/6/2013,15:20

Eseguito Primo Test Aggiornamento Firmware con esito GO faccine/smile.gif

Ho inserito il firmware realizzato dal Tedesco JBecker
con le dovute precauzioni (fusibile da 2 A in ingresso ed una da 315mA lato 220V).

Tutto perfetto .....

Successivamente ho variato i valori massimi ammissibili sia della corrente che della potenza immessa e in tutte le prove l'esito è perfetto (Test eseguito sul Grid da 300W),un vero capolavoro del tedesco ... Dank faccine/clap.gif

Ora devo (magari dobbiamo) scegliere il modo di dire all'inverter le soglie ..

Ho visto i piedini non usati dal programma e son rimasti disponibili:

-il 30 e 31 = che sono RX e TX della seriale interna faccine/smile.gif
-il 27 e 28 = due porte che possono essere settate come Ingressi Analogici faccine/smile.gif

Sarei tentato con la seriale ma bisognerebbe creare un protocollo molto light ,quindi credo di iniziare con un semplice trimmer connesso su un ingresso analogico .........

Idee ... suggerimenti ....rimproveri ... sono sempre i ben accetti
ElettroshockNow



danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 7/6/2013,17:26

CITAZIONE
Eseguito Primo Test Aggiornamento Firmware con esito GO

Ho inserito il firmware realizzato dal Tedesco JBecker
con le dovute precauzioni (fusibile da 2 A in ingresso ed una da 315mA lato 220V).

Tutto perfetto .....

Successivamente ho variato i valori massimi ammissibili sia della corrente che della potenza immessa e in tutte le prove l'esito è perfetto (Test eseguito sul Grid da 300W),un vero capolavoro del tedesco ... Dank

Fantastico, cosa si riesce a gestire in particolare con questo firmware?



---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 7/6/2013,18:09

CITAZIONE (danye @ 7/6/2013, 18:26)
Fantastico, cosa si riesce a gestire in particolare con questo firmware?

Praticamente Tuttohttp://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1362733379.jpg


-Potenza Massima
-Corrente Massima
-Tensione Attivazione
-Tensione Disattivazione
-Temperatura
-Attivazione e Disattivazione MPPT

Con possibilità di aggiungere un LCD esterno faccine/smile.gif

NOTA: Tutte le impostazioni sono a livello software ,quindi senza possibilità di intervento dall'esterno .............. a quello ci pensiamo noi faccine/w00t.gif

Ciao e a breve il POTENZiometro (Bello il gioco di parole faccine/biggrin.gif faccine/biggrin.gif )
ElettroshockNow



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 10/6/2013,14:45

Settimo Test (Il Firmware faccine/smile.gif )



ATTENZIONE: Io ElettroshockNow non mi assumo nessuna responsabilità per danni derivati dalla modifica firmware.
Ricordo inoltre che l'inverter deve lavorare nel range di tensione originale anche dopo l'aggiornamento e che mai deve superare la tensione massima




Ciao a tutti ,
oggi ho testato il firmware modificato per inverter Grid Tie (GreenPower o PowerJack).
Ora è possibile scegliere tutte le soglie di intervento semplicemente modificando i valori contenuti nella Eeprom interna del microcontrollore (Atmega8), scegliendo i valori massimi ammessi sia in termini di corrente che in potenza immessa.
In aggiunta è possibile disattivare la funzione MPPT se si vuole pilotare l'inverter direttamente da un banco batterie ed è anche possibile scegliere la tensione di inizio immissione e di distacco faccine/smile.gif ....
Dolcetto finale .......
Eseguendo una semplice modifica hardware sarà possibile gestire la potenza immessa attraverso un segnale 0-5V proveniente dall'esterno.
La modifica (Gp-350W):
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1370893072.jpg
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1370865284.jpg
L'inverter si comporterà come di seguito:

da 0 a 0.3V = inverter OFF
da 0.3 a 5V = Potenza che varierà da minima (circa 20W) alla Potenza massima scelta in fase di programmazione.


Modifica Firmware (Ricordo a tutti che non mi assumo nessuna responsabilità per danni derivati da questa pratica , chi proseguirà lo farà a suo rischio e pericolo )

-Isolare completamente l'inverter ,sia lato AC che DC
-Connettere il Programmatore (Come ? Clicca )
-Avviare eXtremeBurnerAVR
-Selezionare Atmega8 sul menù Chip
-Cliccare su Read All
-Salvare il Firmware Originale
-Cliccare su Open e selezionare il file .HEX (Allegato in fondo pagina ), quindi premere OK
-Cliccare su EEPROM

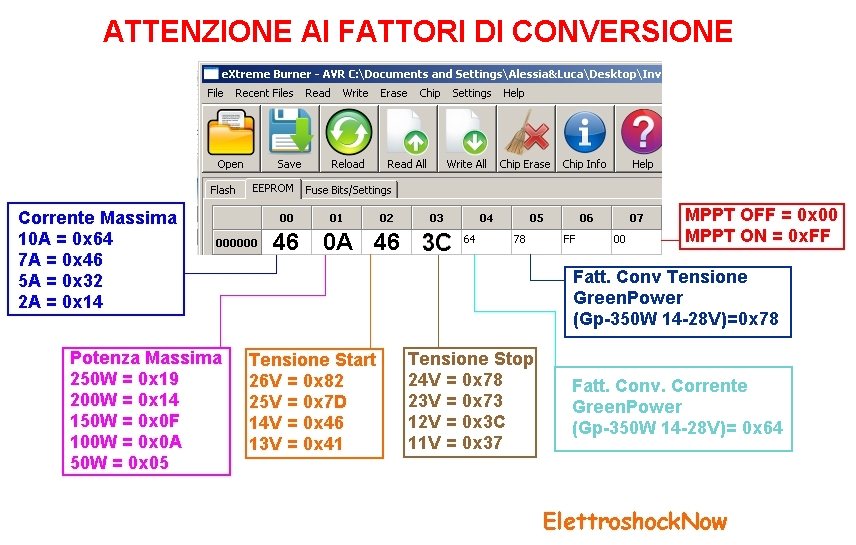

-Compilare le caselle EEPROM secondo tabella allegata :
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1372680189.jpg
*************************************************************
NOTA: Il fattore di conversione è in funzione del modello di inverter.
Nella tabellina ho elencato solo il modello in mio possesso , e sarebbe gradita collaborazione per ricercare i fattori di altri modelli. faccine/smile.gif


Altri Fattori di Conversione:
MODELLO :

*************************************************************


-Cliccare su WriteAll
-Attendere l'avvenuta programmazione
-Disconnettere il programmatore
-Testare il Grid (Per le prime esperienze consiglio di proteggere la linea Dc con un fusibile da pochi Amper)

NOTA:In qualsiasi momento è possibile modificare i parametri impostati solamente riprogrammando la Eeprom ( Attenzione in questo caso cliccare su Write EEprom )
Ricordo nuovamente l'importanza dei Fattori di conversione , calcolandoli sperimentalmente se non presenti nella guida
Quindi Basterà compilare la tabellina e cliccare su Write e poi su EEprom

Ciao e buona giornata a tutti faccine/smile.gif
PS: Idee e suggerimenti sono i benvenuti
