@Luca450MHZ
Ne ho comprati parecchi e ne ho bruciati alcuni, di quelli arrivati solo uno era veramente difettoso, non caricava in quanto il pulsante di reset era saldato male, due invece erano diversi dagli altri per disposizione dei piedini... ma sono riuscito comunque ad usarli con i tx e rx "laterali". Probabilmente quelli che hai ricevuto sono in qualche versione strana non di tipo comune, dico questo perchè anche prius non è riuscito ad usarlo. Per disposizione dei piedini quelli che hai ricevuto sono uguali a quello che ti ho inviato?

@calcola: ho provato anche ad utilizzare i pin laterali, ma con lo stesso esito. Il pulsante di reset, quando lo schiaccio vedo che il led che lampeggia si ferma (quindi il reset avviene) e appena lo rilascio, il led riprende a lampeggiare.
Mentre con il tuo ho visto che quando lascio il reset, il led non comincia subito a lampeggiare.
Nel mio la disposizione dei pin è un po' diversa, ci sono due file di pin nel lato opposto a quello con i pin per la connessione USB.
Non riesco a fare una foto perché il mio cell ha deciso che la fotocamera ha un errore hardware! Se riesco con la fotocamera digitale posto una foto..

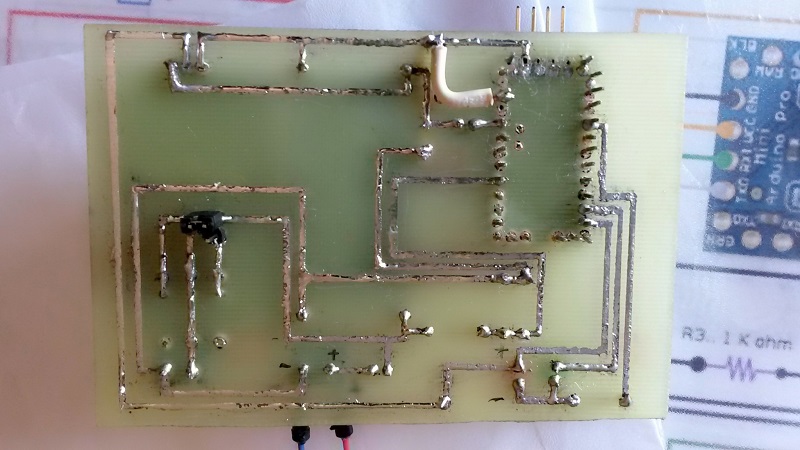

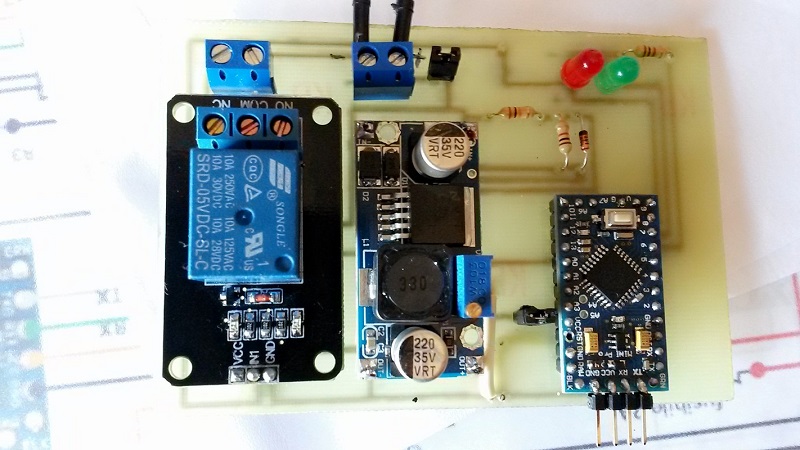

Salve a tutti. Ho realizzato un mini switch...seguendo sempre le istruzioni ed i consigli sul forum...ma ho alcuni problemi dai quali non riesco ad uscire...
Ho collegato lo switch ad una batteria da 12V x test e tramite un piccolo regolatore di tensione verifico il comportamento dellìarduino al variare delle soglie minime e massime. La misura della tensione avviene in modo corretto...ciò che mi dà problemi è il relè da 5V...Non sò come spigarlo...ma arrivato alla soglia minima, i led del relè si accendono e si spengono, si spengono entrambi i led di stato ed il relè fà uno strano rumore...insomma un casino...
Che faccio?

shadowcaster dovresti ridimensionare le immagini! Così non si capisce un granchè.....

Ho già ricevuto in passato due arduino di quel tipo, uno ancora funziona l'altro dopo un po' non riuscivo a caricarlo, quindi pensando che si fosse rotto l'ho buttato nel cassonetto, poi ho scoperto che si era dissaldato un piedino dell'adattatore seriale, pazienza. Oggi ne ho ricevuti altri due ordinati 8 gennaio, sono di quel tipo, non li ho ancora provati e spero bene perchè non pensavo di acquistarne altri.

@shadowcaster

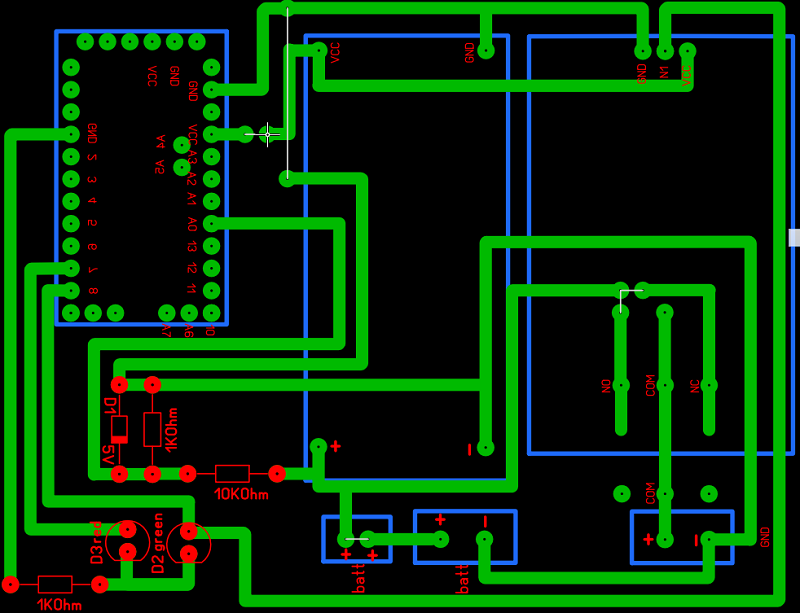

mi sembra di vedere dal tuo schema che il relè è alimentato dal vcc e dal gnd dell'arduino è sbagliato, l'alimentazione del relè devi prelevarla subito dopo il trasformatore, dall'arduino devi prelevare solo il contatto int. Riguardando meglio i collegamenti ho visto che l'alimentazione è giusta. Non capisco i ponticelli NO e NC perchè su tutti e due? Dovresti averne solo uno o tra NO e + oppure tra NC e +, non tutti e due contemporaneamente.
Il problema da te riscontrato è dovuto al relè che assorbe troppo e manda in protezione l'arduino, attento che così lo bruci. Segui lo schema da me postato all'inizio della discussione e non avrai problemi, non vedo altro, ti consiglio di postare anche lo schema e non solo lo "sbroglio".

Salve e grazie per la risposta. Dei ponticelli tra NO ed NC solo uno funziona e non contemporaneamente. L'ho fatto perche cosi posso scegliere senza dover ricambiare configurazione. Perché il relè assorbe troppo? Cosa c'è di sbagliato?

Ho provato i due pro mini arrivati oggi, non funzionano, può mai essere che sono tutti e due difettosi?

Da chi li hai presi? Posta una foto.

Allora, mistero risolto. L'altra volta li ho subito riprogrammati con il bootloader dell'arduino uno (che supporta l'auto reset) e funzionavano, quindi ora ho rifatto quello che avevo fatto e miracolo... funzionano, quindi incuriosito ho fatto una ricerca su internet ed ho trovato questo:
LINK

a quanto pare sono programmati con un bootloader a bassissimo consumo che che li fa funzionare ad 1Mhz, infatti lampeggiano con 16" di intervallo al posto di 1". Quindi sono stati prodotti per delle applicazioni particolari mentre a noi servono a 16 MHz, quindi per farli andare occorre ricaricare un bootloader "normale". So che si possono riprogrammare usando un altro arduino dotato di porta USB e fatto andare come programmatore, però non l'ho mai fatto. Io uso questo:
LINK
Si usa come un normale adattatore USB solo che cambiano i pin di collegamento sul pro-mini dove si usano i pin 10,11,12,13. Poi si usa il solito IDE per caricare il bootloader.

CITAZIONE

Ieri ho scritto al venditore dei pro mini non funzionanti, ed ecco cosa mi ha risposto:

Here are the instructions for somebody else having trouble:
Using USBasp programmer, first the IC should be re-set before burning the bootloader and this id done by the following command:

"avrdude -p m328p -c USBasp -P USB -e -Ulock:w:0x3F:m -Uefuse:w:0x05:m -Uhfuse:w:0xDA:m -Ulfuse:w:0xFF:m -B4"

This will erase the IC and then can be programmed using just the arduino IDE.

In effetti anche i miei vanno "al rallentatore"..
Non ho idea di come poter dare questo comando.. devo vedere se nella cartella dell'ide di arduino c'è questo programma.

@calcola: dove posso trovare il bootloader giusto da caricare?

Salve. Ho staccato il relè x verificare la tensione tra gnd e n1 ed effettivamente quando scatta ho 5v. È normale che sui led ho una tensione di circa 3,5V? Perché alcune volte si spengono del tutto e rimangono tali? Ho controllato il circuito x capire se ci erano contatti...ma nulla...
@calcola
Riscrivendo il bootloader del pro mini, non serve più schiacciare il tasto reset durante il caricamento degli sketchs o il suo utilizzo è altro?

Serve un programmatore USB ISP del tipo di quello indicato nel link di uno dei precedenti post. Lo colleghi, apri l'ide, selezioni il giusto programmatore e poi il tipo di arduino (conviene scegliere l'uno), alla fine del menu' strumenti trovi la voce "scrivi bootloader", a quel punto l'ide caricherà il bootloader corrispondente all'arduino selezionato. I quattro pro mini di quel tipo che in totale sono stati riprogrammati non risultavano bloccati il bootloader è stato sovrascritto senza problemi.
Il lampeggio lento è dovuto al fatto che sono stati settati per funzionare a 1MHz invece che a 16MHz, e questo è il motivo per cui non si riescono ad usare, probabilmente (è una ipotesi) l'istruzione che ti hanno inviato ripristina la giusta velocità di funzionamento.

PS: il programmatore USB ISP è un progetto open, se cerchi su internet troverai anche come costruirlo con una millefori, io ne ho uno commerciale, ma so che si possono fare.

Se può interessarvi, questo sito vende di tutto...
http://www.circuitointegrato.com/it/programmatori/286-free-drive-usbasp-usbisp-aluminum-overcurrent-protection-color-lights-64k-limit-win7-64.html

I prezzi modici ed i ragazzi seri...
Hanno pure un sito eBay ma tramite il link che ho dato si risparmia tanto..
