E' normale avere 3,5V ai pin del led, è la resistenza di 1K che abbassa la tensione per non bruciarlo. Controlla separatamente se il relè funziona bene alimentandolo con la 5v, per verificare il funzionamento devi poi ponticellare il vcc con int, se non funziona prova con un ponticello tra gnd e int, con uno dei due collegamenti deve scattare. Verifica inoltre che non vi siano corti tra le piste o pezzettini di rame che li possono determinare, controlla specialmente sotto il pro-mini.

Il tasto reset devi pigiarlo sempre con qualunque bootloader compatibile. Però, se vuoi, con un programmatore USB ISP è possibile caricare il programma senza aver caricato prima un bootloader, in tal caso non occorre pigiare alcun tasto e si ha più meemoria eeprom disponibile per il software.

Quel sito vende materiale prodotto in Cina con la differenza che un programmatore da 3 euro spedizione compresa, lo pagherai 8 + la spedizione quindi 12-14 euro.

Ok. Proverò...col primo è andato tutto liscio...stà funzionando a pieno regime... Stavo pensando di staccare il relè e di attaccarlo direttamente sul PCB...
X il sito circuito integrato effettivamente hai ragione. Non sono economici su Arduino e programmatori, ma accessibili sui componenti...e poi la merce è già in Italia...
Grazie a presto.

Allora...ho ponticellato VCC con N1 e nulla...mentre GND con N1 fa scattare il relè. Quindi penso sia ok...ho ripulito ben bene i contatti dell'arduino specialmente tra i pin di stato low ed high, mi è venuto il dubbio che essendo molto vicini e sporchi, cambiando stato, interferissero fra di loro, facendo impazzire i led ed il relè... Può essere?

E' possibile, i contatti sono vicini, basta un niente...

Penso che fra poco farò a pezzi un relè da 5V...
Ora ho un altro problema...perchè ai capi che vanno alla bobina contattore da 24V ho sempre la tensione misurata dalle batterie a prescindere se il relè da 5V scatta o non???
Non dovrei avere 0V se il relè si trova in stato enel e 24V se si trova in stato batterie?
Ho fatto qualche errore di fondo ma non riesco a capire dove...i collegamenti e la pulizia dei contatti mi sembrano a posto...
Stò veramente impazzendo...

CITAZIONE

Grazie veramente!

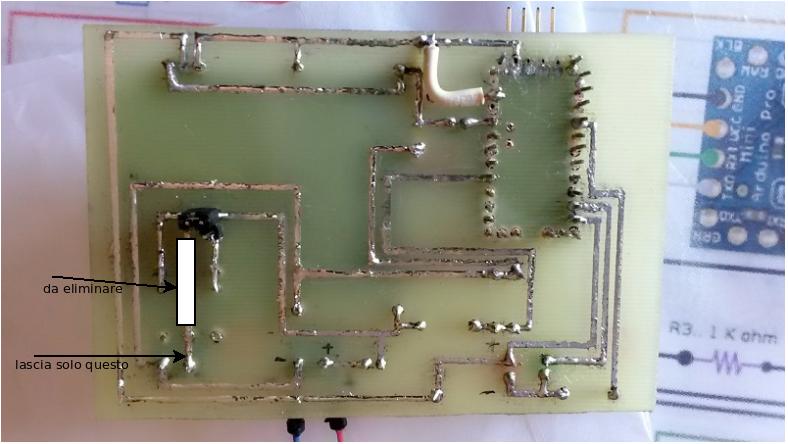

Modifica così:

Immagine Allegata: Diagramma1.jpeg


Forse è il relè...in stato batterie mi segna vs il contattore da 24V la tensione misurata, in stato enel mi segna una tensione inferiore di 3/4V quella misurata...

Accertati che la pista evidenziata non sia in continuità con nulla, il relativo morsetto sarà collegato ad uno dei due laterali dal meccanismo interno al relè. Probabilmente l'assorbimento del relè fa abbassare la tensione letta dall'arduino, non è normale vi è qualcosa che non funziona.

Grazie molte x l'aiuto. Ma se il circuito è quello, può dipendere dal relè magari difettoso? Ora ho provato a dissaldarlo ed a creare dei contatti esterni. Ne provo un altro.

Non è il relè...sostituito, sempre lo stesso problema...è come se avessi comunque tensione residua sul contatto com...se il PB non è in uscita dal relè sulle batterie, allora sarà in entrata?

Dall'immagine del pcb postata si rende evidente che la pista centrale del relè sale su fino ai ponticelli, quindi è alimentata sempre, mentre deve essere alimentata dal contatto laterale a relè attivato, tutto quel tratto in salita deve essere eliminato, fallo e vedrai che funzionerà.

Ciao
A voi quanto è preciso il partitore di tensione con relativo calcolo di coefficiente ?
Grazie

Già fatto...e sempre lo stesso problema...ho pensato possa dipendere dalla linea che arriva dai led...ho notato che in stato low misurando col tester tra pin 7 e pin 8 ho una tensione di 5v...non dovrebbe essere 0V? Il problema sta li...ho valori sfasati sui led...
