calcola
| Inviato il: 30/05/2015 00:30:54
|
Da qualche tempo sono difficili da trovare su ebay, qui li trovi
LINK
LINK
LINK
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 30/05/2015 11:51:30
|
Ciao grazie calcola, mi chiedo se io compro solo il sensore e difficile fare un po' di fai da te e replicare la scheda da quello che vedo ci sono solo delle resistenze oppure no ?
Perché i sensori si trovano anche in Europa a poco e arrivano in pochi giorni.
Se eventualmente qualcuno lo ha può può fare uno schema dei circuiti (100A e 200A ) e dei componenti necessari ?
Grazie
Modificato da eolo1234 - 30/05/2015, 12:04:49
|
| | |
calcola
| Inviato il: 30/05/2015 14:12:05
|

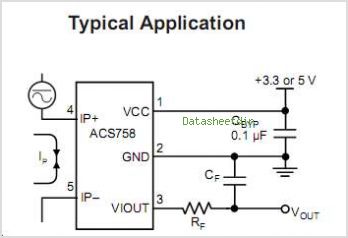

Cf= 10nF
Rf=1K
Una millefori ed hai fatto. Ricorda che devi praticare i fori per par passare i due elettrodi grossi, attorno ad ogni elettrodo devi costruire una piazzola grossa con anche un foro per passare un bullone zincato da 6mm. Per le piazzole io ho usato dei pezzettini di lamiera di rame saldata sulla millefori.
devi arrivare a qualcosa di simile a questo:
P.S.: Sul sito della Allegro trovi una faq con i file gerber per la produzione delle basette PCB.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 30/05/2015 14:17:19
|
CITAZIONE (calcola, 30/05/2015 14:12:05 )
Cf= 10nF
Rf=1K
Una millefori ed hai fatto. Ricorda che devi praticare i fori per par passare i due elettrodi grossi, attorno ad ogni elettrodo devi costruire una piazzola grossa con anche un foro per passare un bullone zincato da 6mm. Per le piazzole io ho usato dei pezzettini di lamiera di rame saldata sulla millefori.
devi arrivare a qualcosa di simile a questo:
P.S.: Sul sito della Allegro trovi una faq con i file gerber per la produzione delle basette PCB.
grazie credo che faro con la basetta ramata un po di acido e via
i componenti sono uguali per entrambi ?
puoi mandarmi il sito di allegro per le basette
Modificato da eolo1234 - 30/05/2015, 14:21:22
|
| | |
calcola
| Inviato il: 30/05/2015 20:31:25
|
Non ho il file, sul sito lo trovi
Per i componenti sul 100B e 150B uso gli stessi, e vanno bene, almeno a me sembra così, di più non so dirti.
LINK
Modificato da calcola - 30/05/2015, 20:37:49
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 01/06/2015 07:51:51
|
Ciao grazie calcola
ora compro i sensori e nel frattempo preparo le basette |
| | |
calcola
| Inviato il: 01/06/2015 09:50:31
|
Buon lavoro
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 01/06/2015 11:05:45
|
Grazie Calcola
Ma i 2 sensori tu dove li hai collegati
Io ne volevo mettere 1 in entrata al grid e uno in entrata al regolatore pannelli che mi ricaricano l isola così da tenere conto della produzione dell impianto e siccome il mio impianto e da 1000w in tutto i sensori forse sono giusti 2 da 100A che ne dici
Un altra cosa nella versione 4.1 sono contemplati anche i pulsanti che ha inserito sabin ?
Nel fai da te sono abbastanza pratico ma nella programmazione sono una capra se non ci sono potresti inserirli ? O devo chiedere a sabin?
Modificato da eolo1234 - 01/06/2015, 17:28:41
|
| | |
eolo1234
| Inviato il: 01/06/2015 12:42:29
|
ciao ho appena collegato l lcd ic2 , con la versione 3.8 base e ok con la 4.1 il monitor lampeggia e non si vede nulla perche?
invece la 4.1.1 é per l lcd a 6 cavi e quindi non va , c è la versione per ic2?
grazie per eventuali risposte
Modificato da eolo1234 - 01/06/2015, 17:30:41
|
| | |
calcola
| Inviato il: 01/06/2015 22:12:59
|
Il software lo trovi nel file zip in firma. Nelle mie versioni l'lcd é solo a 4 fili bus I2c. I pulsanti non li ho messi e purtroppo non ho tempo per le modifiche. Quando rientreró a casa controlleró la versione che ti interessa, ma modifiche non ne potró fare.
I sensori li ho messi uno da 100A tra i pannelli ed il regolatore, uno da 150 tra l'inverter e le batterie
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 01/06/2015 22:40:15
|
grazie
comunque la versione 4.1 a me non va lampeggia solo il lcd (la 3.8 e ok funziona), era solo per capire se era un mio problema o era il file corrotto, grazie sara gia tanto se le vorrai dare un occhiata e farmi sapere se è un mio problema.
Modificato da eolo1234 - 02/06/2015, 20:55:27
|
| | |
calcola
| Inviato il: 03/06/2015 10:12:19
|
Allora, ho rivisto i file condivisi contenuti nel file zip in firma ( LINK), da qualche tempo non ci lavoro più ed ho dovuto fare un ripasso.
Le versioni fino alla 3.8 non usano il monitor LCD, la versione 4.1 usa il monitor LCD e permette la modifica dei parametri di settaggio direttamente dal monitor seriale senza dover ricaricare ogni volta il programma, mentre la versione 4.1- no immissione, è uguale alla prima, ma non ha la funzione immissione da monitor seriale. Comunque ho provato le due versioni e sul mio "muletto" funzionano. Ti consiglio di utilizzare la versione dell'IDE 1.0.5, quelle successive non interpretano bene alcune librerie. per brevità più sotto trovi il link per scaricare l'ultima versione del 4.1 troverai anche il file con la libreria LCD i2C adatta, non usare quella già presente nell'ide. Rinomina la libreria presente in libreries e poi scompatta quella allegata. Riavvia l'ide e dovrebbe funzionare.
http://www.energialternativa.info/public/newforum/ForumEA/E/fotovoltaico_4_1_1.zip
Modificato da calcola - 03/06/2015, 17:11:02
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 03/06/2015 17:23:09
|
grazie calcola
tutto ok con la versione 4.1.1 istallato programma come hai detto tu su versione IDE 1.0.1 un po vecchia ma ok ora devono arrivare solo i sensori poi ti faccio sapere
buona serata |
| | |
calcola
| Inviato il: 03/06/2015 17:27:46
|
Se avrai ancora bisogno non ti fare scrupolo chiedi pure.
Saluti
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 03/06/2015 22:16:21
|
ti ringrazio calcola
oggi ho ordinato RTC I2C stavo ordinando anche i sensori poi mi sono chiesto quello da 150 tra l'inverter e le batterie non sara piccolo ho un banco batterie da 300A e un iverter onda pura da 3000W ma io al max ne uso 1500W ( ho collegato cancello elettrico frigorifero luci giardino luci scale )che ne pensi? |
|
| | |
|
