calcola
| Inviato il: 04/06/2015 20:57:57
|
devi vedere quale è l'assorbimento massimo, io per stare tranquillo ne ho messo uno da 200A bidirezionale sulle batterie ed uno da 100A bidirezionale lato pannelli. Uno intermedio da 150A bidirezionale lo tengo come ricambio.
Comunque nel calcolo devi considerare l'assorbimento di picco quindi 5000W/ la tensione del tuo impianto (12V, 24V, 48V)
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 04/06/2015 21:34:12
|
Grazie per la disponibilita calcola
il mio impianto e a 12v ma da quello che ho testato max di spunto arrivo a malapena a 2200w tutto acceso e misurato al max di spunto , ma credo che per stare tranquillo prendero per batterie inverter il 200A tanto la differenza di prezzo e minima e per i pannelli da 1000W il 100A.
Potresti farmi sapere con uno schema come devo fare i collegamenti tra i sensori e inverter batteria pannelli regolatore grazie
Perché non ho capito se devo metterli tra +e- o tra lo stesso polo
Modificato da eolo1234 - 05/06/2015, 09:26:27
|
| | |
calcola
| Inviato il: 08/06/2015 16:39:46
|
Una volta collegati alla tua basetta, avrai tre pin in uscita: +5V, GND, sensore. Collega il positivo ed il negativo alla 5V ed il pin del sensore pannello all'ingresso A1, mentre quello delle batterie su A2, comunque i pin usati sono indicati nel software.
Non devi far altro.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 08/06/2015 23:35:45
|
[spoiler][/spoiler]CITAZIONE (calcola, 08/06/2015 16:39:46 )
Una volta collegati alla tua basetta, avrai tre pin in uscita: +5V, GND, sensore. Collega il positivo ed il negativo alla 5V ed il pin del sensore pannello all'ingresso A1, mentre quello delle batterie su A2, comunque i pin usati sono indicati nel software.
Non devi far altro.
grazie calcola
forse mi sono espresso male io ho gia visto lo schema di montaggio su arduino quello a pag 50 di questa discussione ma quello che chiedevo era ( guardando i sensori montati sulle basette a pag 50 ci sono 2 fori ogni basetta sensore dove andranno collegati i fili) li dovro collegare tra - e+ batteria inverter oppure solo su un polo ( chiaramente mi interessa anche per il collegamento pannello regolatore) era per questi collegamenti che ti chiedevo uno schema
spero di essermi fatto capire
Modificato da eolo1234 - 08/06/2015, 23:42:05
|
| | |
calcola
| Inviato il: 09/06/2015 07:33:01
|

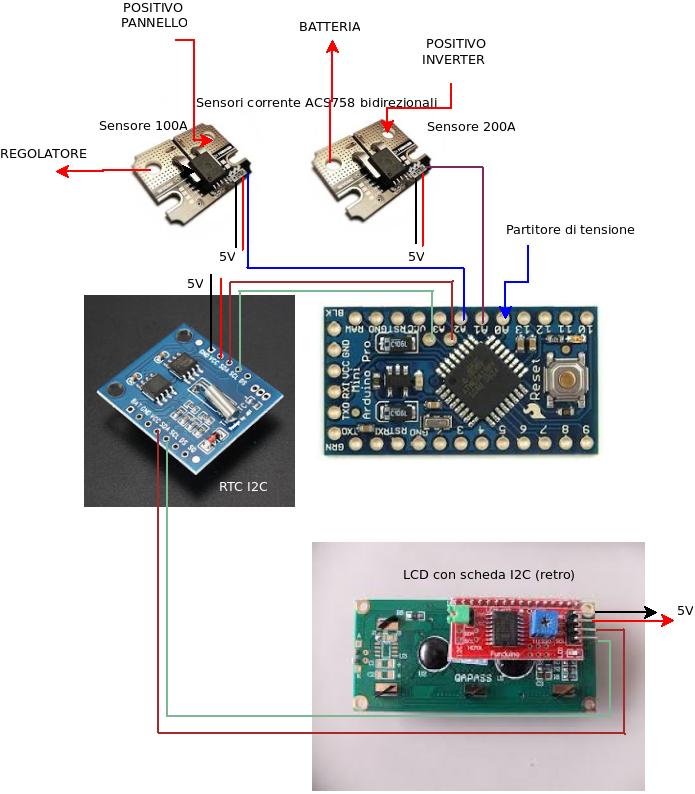

Ecco, il sensore del pannello puoi collegarlo sul positivo pannello come da schema o tra il regolatore e le batterie.
Immagine Allegata: Diagramma4.jpeg
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 09/06/2015 08:52:29
|
Ciao grazie calcola sei sempre molto disponibile
Sai sarebbe bello se si riuscisse a tenere per sempre il conteggio degli A consumati o prodotti se hai tempo puoi modificare il 4.1.1 affinché li tenga in memoria fino a un reset
Modificato da eolo1234 - 09/06/2015, 08:57:24
|
| | |
calcola
| Inviato il: 09/06/2015 17:34:24
|
La memoria interna è limitata, al momento memorizza i dati di produzione e consumo di due giorni, si potrebbero aggiungere ancora 1 o 2 giorni, ma non ne vale la pena, sarebbe sempre una cosa limitata. La cosa più semplice sarebbe quella di aggiungere una SD e salvare i dati ogni giorno ad una certa ora su un file. Purtroppo non ho il tempo di apportare modifiche, magari tra qualche tempo farò una nuova versione.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 09/06/2015 18:12:38
|
grazie calcola
quella della sd non mi sembra male
invece per il tempo ti capisco (ad avercene)
io intanto aspetto i sensori |
| | |
calcola
| Inviato il: 12/06/2015 10:37:24
|
Ho iniziato lavorare alla versione con datalogger su SD, il problema è che la memoria variabili é piena, occorre semplificare la versione 4.1. Togliere gran parte della visualizzazione dei parametri sul monitor seriale e la possibilità di settare i parametri tramite lo stesso monitor ed a questo punto si può togliere anche la memorizzazione sull'eeprom. Forse conviene partire da una versione più semplice della 4.1. vedrò, ci vorrà tempo
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
BellaEli
| Inviato il: 12/06/2015 10:52:28
|
Ciao Calcola, potrei dare uno sguardo alla versione 4.1 ? Potresti indicarmi dov'è ? Da qualche giorno ho scoperto un modo per risparmiare Ram, forse posso essere d'aiuto...
Naturalmente condividerò comunque la mia scoperta ma è più bello se lo faccio praticamente sull'ultima release disponibile in modo da poterne apprezzare i vantaggi...
Resto in ascolto...
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
eolo1234
| Inviato il: 12/06/2015 19:24:30
|
CITAZIONE (BellaEli, 12/06/2015 10:52:28 )
Ciao Calcola, potrei dare uno sguardo alla versione 4.1 ? Potresti indicarmi dov'è ? Da qualche giorno ho scoperto un modo per risparmiare Ram, forse posso essere d'aiuto...
Naturalmente condividerò comunque la mia scoperta ma è più bello se lo faccio praticamente sull'ultima release disponibile in modo da poterne apprezzare i vantaggi...
Resto in ascolto...
Ciao
la versione 4.1.1 del buon calcola è alla pagina precedente |
| | |
eolo1234
| Inviato il: 12/06/2015 19:32:21
|
CITAZIONE (calcola, 12/06/2015 19:24:30 )
Ho iniziato lavorare alla versione con datalogger su SD, il problema è che la memoria variabili é piena, occorre semplificare la versione 4.1. Togliere gran parte della visualizzazione dei parametri sul monitor seriale e la possibilità di settare i parametri tramite lo stesso monitor ed a questo punto si può togliere anche la memorizzazione sull'eeprom. Forse conviene partire da una versione più semplice della 4.1. vedrò, ci vorrà tempo
Grande calcola
Spero che lascerai i sensori
Ci vorrà tempo ma arriveranno la Cina è lontana
Modificato da eolo1234 - 12/06/2015, 19:35:35
|
| | |
BellaEli
| Inviato il: 12/06/2015 20:34:01
|
Si, si... è come pensavo... posso farti guadagnare un po' di ram... appena sono con un PC ti dirò come fare e quanta ram risparmierai !!!
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
calcola
| Inviato il: 12/06/2015 22:12:57
|
ogni suggerimento è ben accetto, grazie
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
calcola
| Inviato il: 12/06/2015 22:18:33
|
I sensori resteranno, verrà eliminata la possibilità di impostare le soglie e le variabili tramite monitor seriale, ogni stringa o variabile visualizzata con una Serial.print(), prende un sacco di memoria, si potrebbero trasferire parte delle informazioni sulla memoria dedicata al programma, ma non so se ne vale la pena. Inoltre molte informazioni sono replicate sull'LCD, sul monitor seriale e poi sulla SD, potrò recuperare byte eliminando le ridondanze. Esiste già una versione senza immissione dei parametri dal monitor, mi ero scordato dell'esistenza, potrò iniziare da quella. In fondo serve solo aggiungere un sottoprogramma.
Modificato da calcola - 12/06/2015, 22:28:48
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
|
| | |
|
