Ti riferisci al lettore Sd o alla scheda? Difficilmente la scheda è rotta, probabilmente hai sbagliato il collegamento del lettore. Devi collegarlo nel modo che ti ho suggerito più sopra.

Hai ragione, nelle istruzioni del collegamento ho scritto di usare per il CS il pin 10, mentre la scheda sulla quale ho fatto le mie prove ha il pin 10 già occupato quindi uso il pin 17 (in analogico A3), solo che poi mi sono scordato di modificare la definizione sul programma al momento della pubblicazione.

Per risolvere puoi collegare CS al pin A3 oppure modificare la definizione:

#define chipSelect 17

in

#define chipSelect 10

verso l'inizio del listato.

Se gli altri collegamenti sono corretti e la tensione di alimentazione del lettore SD è intorno a 4.8V non dovresti avere problemi.

Regola la tensione di alimentazione della scheda a 4,7-4,8V. Funziona tutto meglio, anche i relè scaldano meno.

P.S.: l'errore non è presente nell'ultima versione la 5_3_1 dove uso la libreria SD e non la SdFat ed è possibile togliere la card SD per leggere i valori, copiarli sul PC e successivamente reinserirla per continuare la memorizzazione e senza riavviare la scheda.

La trovi quì:
LINK

CALCOLA

ho modificato la porta ed è tutto ok
ennesima domanda come iserisco data e ora corretti nella sd

Devi avere un modulo RTC, senza è difficile. Una volta elettro mi aveva segnalato una libreria time che permette di impostare l'orario all'avvio e poi gestisce il tempo come un RTC, non l'ho mai usata e non ti so dire. Prova a chiedere ad elettro oppure devi acquistare un modulo RTC.

per il collegamento

CITAZIONE (calcola, 20/06/2015 14:28:15 )

Devi avere un modulo RTC, senza è difficile. Una volta elettro mi aveva segnalato una libreria time che permette di impostare l'orario all'avvio e poi gestisce il tempo come un RTC, non l'ho mai usata e non ti so dire. Prova a chiedere ad elettro oppure devi acquistare un modulo RTC.

no l'uscita ds serve se colleghi la sonda termica. Dovrebbe aggiornare l'ora quando carichi il programma. carica il programma del link più sotto, dopo controlla sul monitor seriale che l'ora sia corretta, quindi ricarica il programma del fotovoltaico.

calcola funziona grazie mancano solo i sensori e da provare la versione 5.3.1 che provero in giornata tempo permettendo e se riesco posto le foto del mio lavoro
ancora grazie a te calcola

Per provare la 5…3…1 devi installare la nuova versione della libreria SD, fai un ricerca con le seguenti parole chiave SD end() la troverai subito

come detto
istallata versione 4.3.1 con le librerie aggiornate (come ha detto il grande calcola)tutto fusiona perfettamente (io uso arduino nano mi avansava questo )

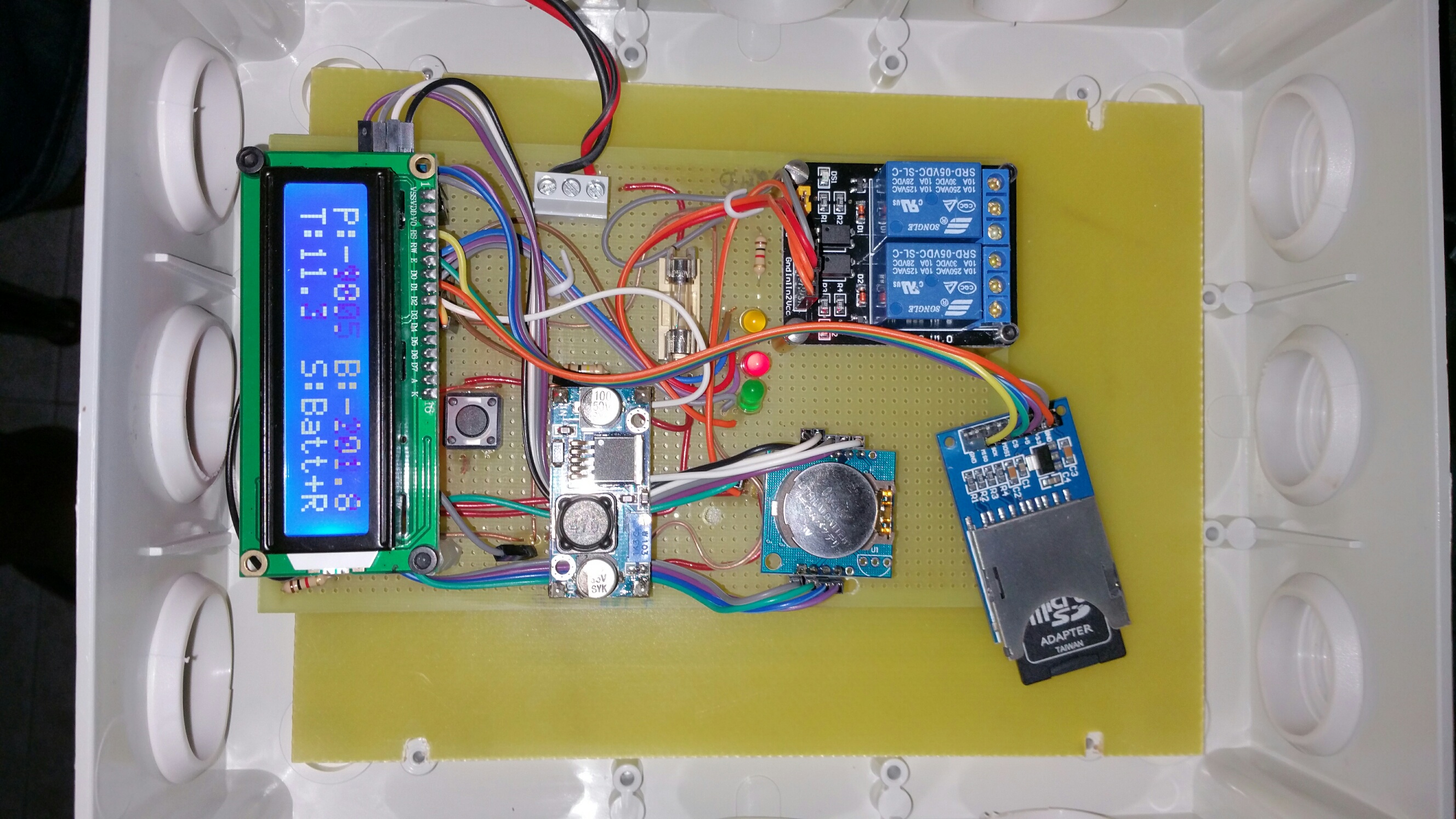

e poi la foto della scheda definitiva da montare in una scatola stagna mancano solamente i sensori(che arriveranno dalla cina con un po di pazienza)
tutto questo e stato realizzato leggendo tutto il forum ma soprattutto con la pazienza di
CALCOLA

Immagine Allegata: 20150621_213452_resized.jpg


rivedendo lo schema postato poco sopra ho notato questo particolare ciruito che io non ho realizzato pero funziona tutto
lo devo realizzare?
io alimento a 5V come il circuito realizzato nelle prime pagine e ho il mio impianto che e a 12v

Immagine Allegata: Cattura.PNG


Se hai usato un alimentatore già a 5V non serve.

Ultima versione, corretto un difetto nel salvataggio dei dati

CITAZIONE (calcola, 27/06/2015 19:37:41 )

Ogni tanto saltava qualche minuto e non era possibile variare il tempo del campionamento 1 minuto e basta. Ora si può scegliere.

void loop(){

tensione();
sensore_corrente();
ricarica();
stampa();

//TEMPO SALVATAGGIO SD
if (millis() > (salv + 60000) && (stato_salv == 1 )){stato_salv = 0; dati();}//60000 SALVA OGNI MINUTO, VARIARE SE OCCORRE
if (stato_salv == 0){salv = millis(); stato_salv = 1;}
//FINE

omissis


il tempo è espresso in millisecondi, 60000 sono un minuto, 300000 5 minuti....

Prossima modifica sarà quelle di salvare i dati di ogni giorno in un file separato.
