Lo schema che devi usare è questo, l'altro schema è riferito alla basetta commerciale dove le connessioni sono state progettate in modo diverso. Ora che funziona devi trovare lo zero.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 14/07/2015 15:55:25
|
no io mi riferivo a questa dove fa vedere i pin del sensore (nudo senza circuito)come puoi vedere i piedini 1 e 3 sono invertiti (2 4 e 5 invece sono giusti)invece per i collegamenti ho usato lo schema che dici tu ma invertendo i piedini 1 e 3 che ora funziona
non so se sono riuscito a farmi capire
Immagine Allegata: Cattura.PNG
Modificato da eolo1234 - 14/07/2015, 16:00:03
|
| | |
calcola
| Inviato il: 14/07/2015 15:59:50
|
Si, hai ragione quella é errata, vedo se riesco ad eliminarla, genera confusione
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 14/07/2015 16:02:32
|
CITAZIONE (calcola, 14/07/2015 15:59:50 )
Si, hai ragione quella é errata, vedo se riesco ad eliminarla, genera confusione
considera che anche montandola in quel modo non si brucia nulla per mia esperienza l unica cosa che puo accadere e avere le letture in negativo
puoi dirmi dove devo intervenire per azzerare le letture dei sensori considera che ora sul sensore da 100 ho una lettura.3A praticamente quasi a zero
io nel frattempo vado a finire quello da 200
grazie di tutto calcola |
| | |
calcola
| Inviato il: 14/07/2015 16:03:41
|
A pag 57 non riesco a trovarla
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 14/07/2015 16:20:26
|

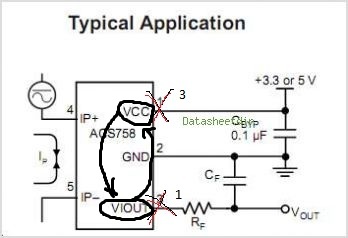

so che e difficile capirmi ma forse cosi mi capisci
cosi a me funziona
Immagine Allegata: ACS758-circuits.jpg
|
| | |
calcola
| Inviato il: 14/07/2015 16:22:26
|
Non so cosa dirti, ho sempre collegato cosí
Ed ha funzionato
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 14/07/2015 16:25:01
|
l importante e che ora funge anche perche di questa esperienza ne puo usufruire qualcun altro |
| | |
eolo1234
| Inviato il: 14/07/2015 17:55:26
|
finito di montare anche il 200A invertito anche questo ma funziona
puoi dirmi dove devo intervenire per azzerare le letture dei sensori considera che ora sul sensore da 100 ho una lettura 0.3A e 0.7 sul 200A praticamente quasi a zero |
| | |
calcola
| Inviato il: 15/07/2015 12:09:57
|
Qui
CITAZIONE
void sensore_corrente(){
for(int s = 0; s < 40; s++) {
correntepan = correntepan + ((0.245 * analogRead(curr_pan)) - 124.87); //pannello sensore ACS758-100B (0,245 125 0,01718)
correntebatt = correntebatt + (0.49 * analogRead(curr_batt) - 250.16); //batterie sensore ACS758-200B (0,49 250)
}
la cosa più semplice è agire sui valori 124.87 e 250.16. Prova i valori 125.1 e 250.9. In pratica devi aumentare per abbassare il valore e ridurre per alzarlo. Ricorda che la virgola la devi scrivere con il punto
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 15/07/2015 23:44:32
|
CITAZIONE (calcola, 15/07/2015 12:09:57 )
Qui
CITAZIONEvoid sensore_corrente(){
for(int s = 0; s < 40; s++) {
correntepan = correntepan + ((0.245 * analogRead(curr_pan)) - 124.87); //pannello sensore ACS758-100B (0,245 125 0,01718)
correntebatt = correntebatt + (0.49 * analogRead(curr_batt) - 250.16); //batterie sensore ACS758-200B (0,49 250)
}
la cosa più semplice è agire sui valori 124.87 e 250.16. Prova i valori 125.1 e 250.9. In pratica devi aumentare per abbassare il valore e ridurre per alzarlo. Ricorda che la virgola la devi scrivere con il punto
domani provo e ti faccio sapere
grazie calcola |
| | |
eolo1234
| Inviato il: 16/07/2015 17:52:06
|
ciao calcola
fatto trovato lo zero ad entrambi hanno una minima oscillazione entrambi -.2A +.2A ma credo che cosi sia accettabile o posso migliorare (considera che ho gia montato resistenze di taratura dopo la passata esperienza mi sono migliorato)
adesso un paio di giorni di collaudo e poi verra assunto
grazie
Modificato da eolo1234 - 16/07/2015, 17:58:30
|
| | |
calcola
| Inviato il: 16/07/2015 18:21:10
|
Cerca il giusto valore ed arriverai allo 0, quell'oscillazione è troppo elevata, per tarare bene ti consiglio di usare solo carichi in corrente continua e spegnendo l'inverter.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
|
| | |
eolo1234
| Inviato il: 16/07/2015 18:37:00
|
Ok farò come dici tu considera che quello da 100A l ho collegato ora tra pannelli e grid mi da un oscillazione di.1+- sotto carico con pinza amperometrica mi da la stessa lettura ma per provare quello da 200A devo prima fare i buchi sul circuito e montarlo tra le batterie e l inverter per l isola quindi ci vorrà un po' di tempo non so se farò prima di lunedì ( tra lavoro e famiglia mi capirai) |
| | |
calcola
| Inviato il: 18/07/2015 07:49:10
|
Il tuo quindi non è un impianto ad isola tradizionale, deduco che invii alle batterie un surplus di energia da prelevare la notte o sbaglio?
---------------
