Ciao
Allora ora ti spiego il mio impianto
Pannelli per 1000w
2 batterie da 150A l una collegate in parallelo
2 regolatori da 50A dove su ognuno sono collegati 5 pannelli da 100w
1 inverter da 2500w per illuminazione giardino 15 lampade basso consumo 11w più 5 lampade da 11w per illuminare scale più cancello automatico e un pozzetto frigo sempre attaccAti all isola
1 inverter grid da 500W che serve per deviare energia prodotta in più dai pannelli quando le batterie sono cariche e la invia nella impianto

Interessante, anche se mi sembra alquanto imprudente produrre ed immettere in rete energia solo con il controllo di un amperometro. Non è molto semplice, vedi gli sforzi di elettro nel tentativo di controllare l'immissione. Comunque.... a tuo rischio e pericolo.

Infatti sto seguendo anche il progetto di Elettro per eliminare l amperometro e inserire il Powermeter

Magari riuscirai ad integrare le due applicazioni. Sempre che siano integrabili, il progetto di elettro non lo conosco.

Ciao Calcola
Montato anche il sensore da 200A devo solo tovare lo zero ma ho già notato che oscilla molto di più di quello da 100A che ora è perfetto oscilla di .1A totale rispetto a +-.2A iniziali invece questo da 200A oscilla di +-3A (6A)totali credo che mi darà filo da torcere
Vorrei chiederti se oltre al sistema che mi hai mostrato in precedenza c'è ne è un altro per azzerare
Grazie per la disponibilita

se è quello montato tra inverter e batterie, per trovare lo zero devi staccare l'inverter e gli eventuali utilizzatori a bassa tensione, tranne l'arduino. in quelle condizioni deve dare 0 e non deve oscillare, altrimenti vi è qualche collegamento errato o l'acs758 difettoso.

CITAZIONE (calcola, 21/07/2015 22:01:09 )

non è un difetto, l'amperometro misura la corrente che passa è l'inverter che non è costante. Tieni conto che la scheda non è stata creata per l'impiego che gli vuoi far fare, la utilizzi in modo improprio ed a mio avviso abbastanza pericoloso. Non posso aiutarti

Ciao Calcola
Potresti dirmi come utilizzi tu la scheda e i sensori e come è composto il tuo impianto

Impianto ad isola con pannelli. regolatore, batterie. L'inverter è tipo UPS che va in isola quando non vi è corrente. La scheda si occupa di questo aspetto, a batterie cariche mediante contattore stacca la corrente, l'inverter-UPS interviene ed alimenta casa. Quando le batterie sono scariche riattacca la rete e l'inverter si riposa. Tutto il resto, amperometri, sensori vari ethernet... sono cose in più che mi permettono la gestione da remoto e mi informano circa il funzionamento. Io non uso la scheda della discussione, ma una più complessa, come ho spiegato nel post iniziale il progetto della scheda condivisa è stato fatto esclusivamente per il forum, come mio contributo.

Complimenti per il tuo impianto calcola

Ho sistemato anche il sensore da 200A collegato all inverter senzacarico ha un oscillazione di .1A max il che mi sembra ok quando collego le luci giardino quelle delle scale il cancello e il pozzetto ho un oscillazione di +-2A su 60A ma la stessa lettura me la da anche la pinza amperometrica credo che sia proprio l inverter che ha questo consumo oscillazione
Quindi a questo punto lo testo altri 2 0 3 giorni poi lo assumo
Grazie calcola per avermi aiutato a completare questo progetto

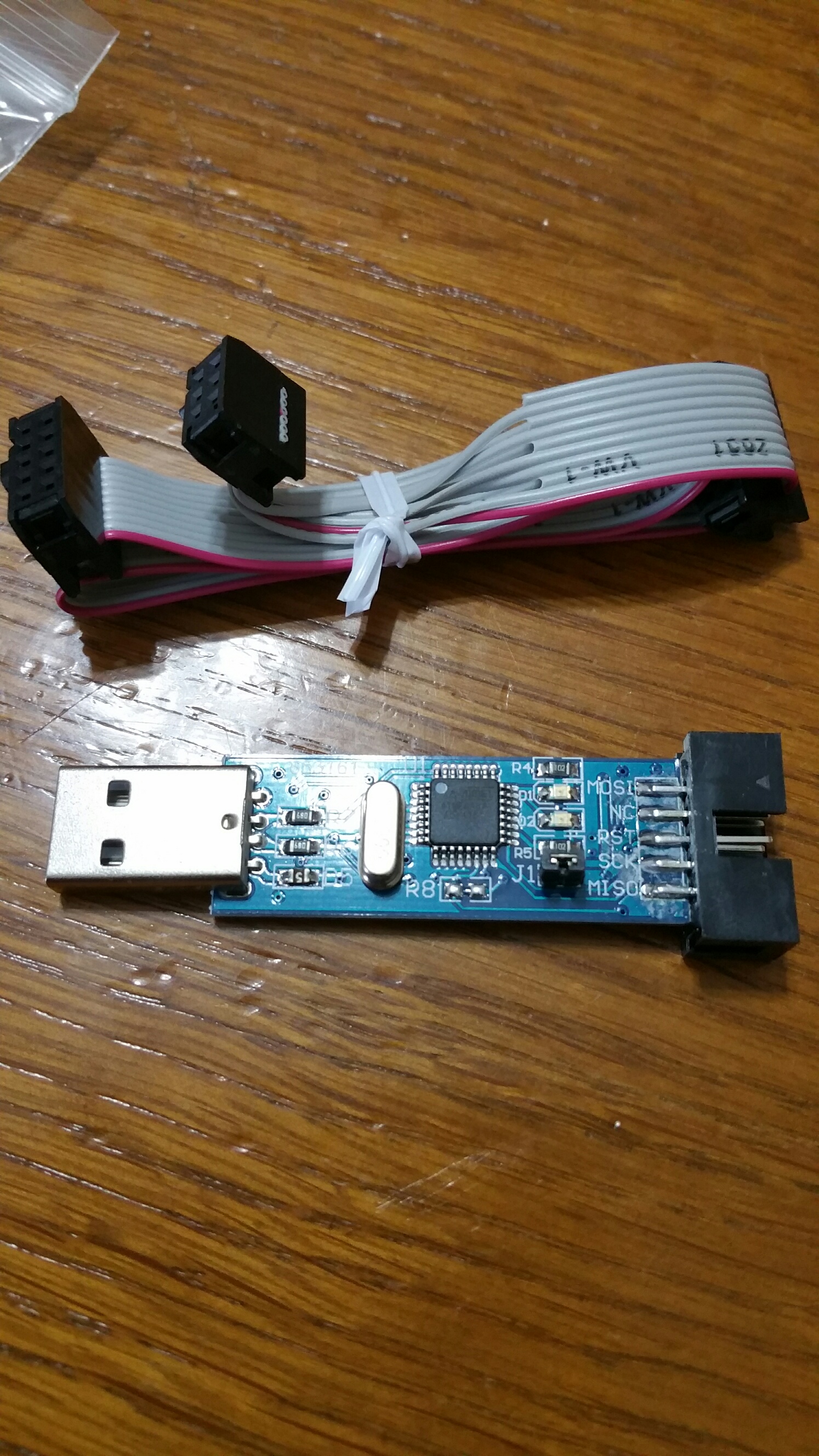

Ma so già che nei prossimi giorni arriva interfaccia per aggiornare arduino e ti rompero le scatole sempre se potrai aiutarmi

fai un giro tra i vecchi post e troverai tutte le istruzioni.

CITAZIONE (calcola, 24/07/2015 06:19:06 )

Non ricordo la pagina, dovrebbe essere all'inizio della discussione, orientativamente tra le prime 20 pagine.

CITAZIONE (calcola, 25/07/2015 07:36:27 )

Immagine Allegata: 20150714_174734_resized.jpg
