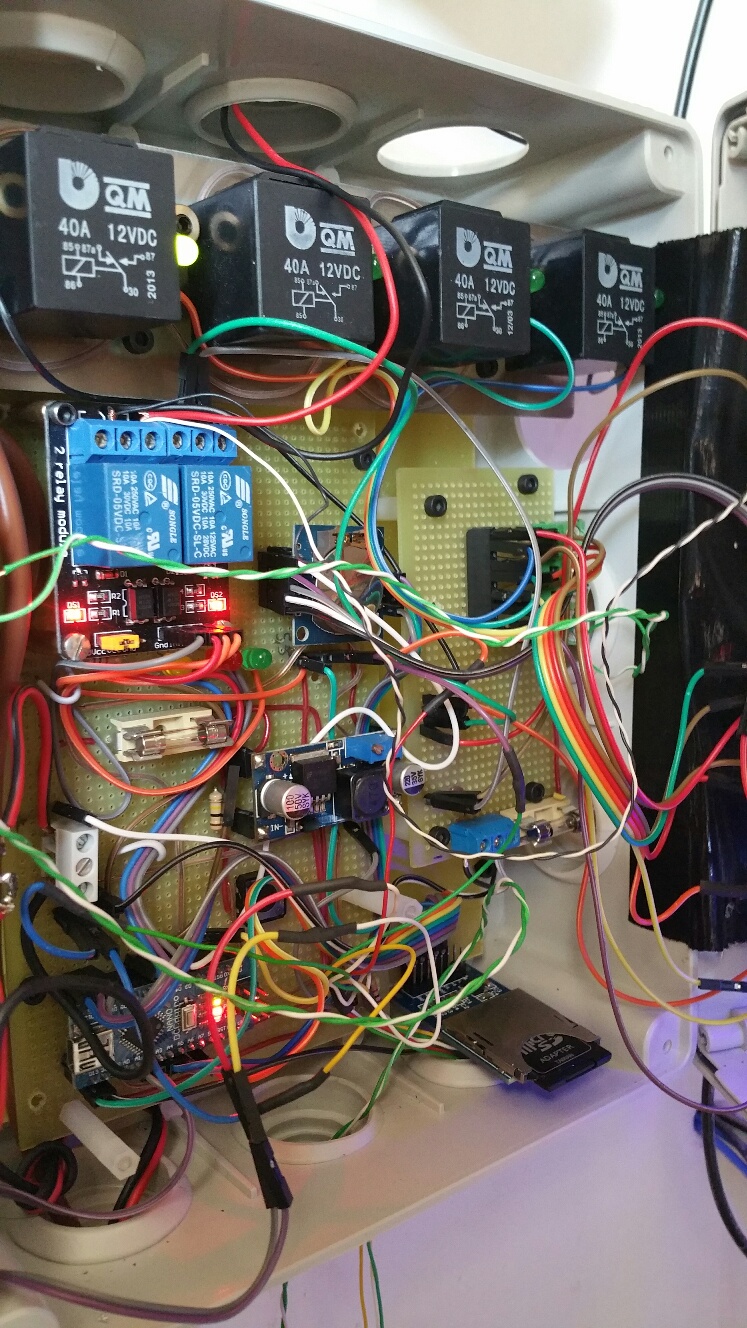

interno

Immagine Allegata: 20150805_113214_resized.jpg

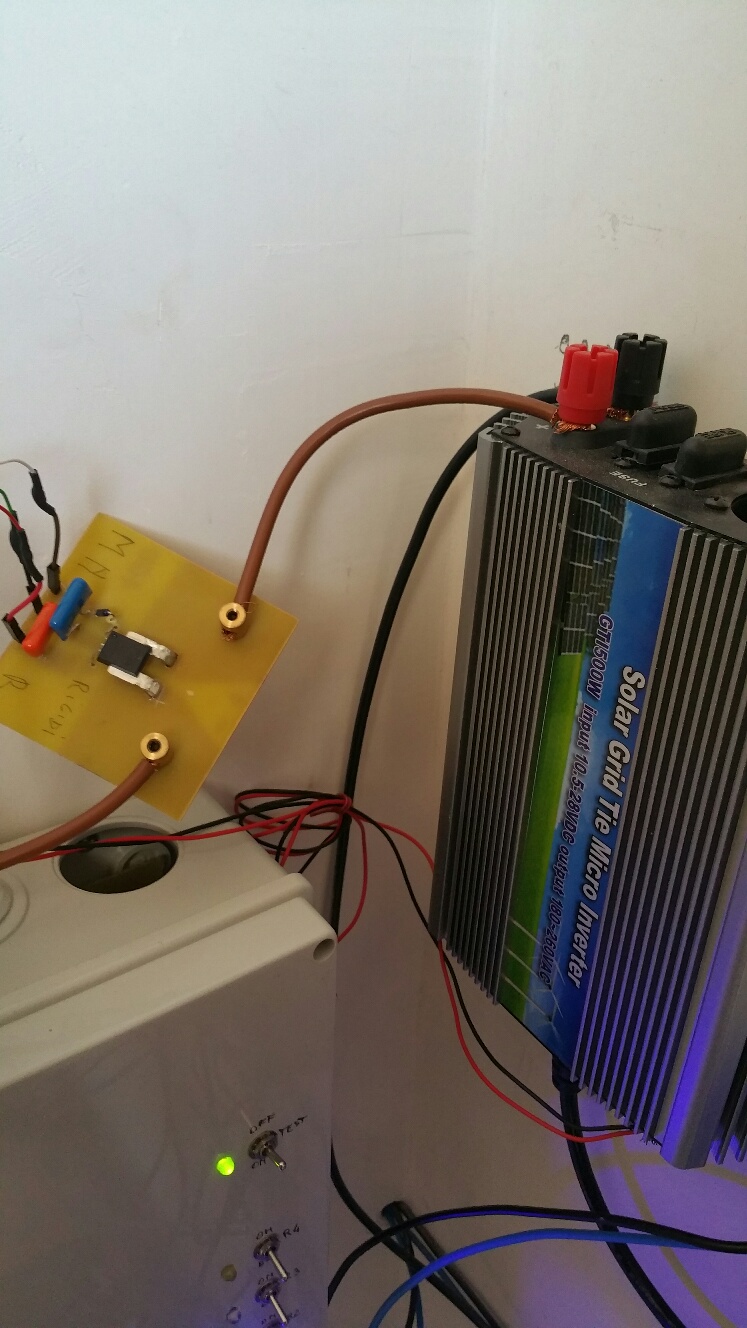

sensore da 100A che controlla i consumi dell inverter grid

Immagine Allegata: 20150805_113408_resized.jpg


ed infine le spiegazioni di come funziona

il circuito di Calcola regola sia il voltaggio max (13.9 nel mio caso) che min (12.7) impostata a questo punto una volta che lui arriva al voltaggio max attiva i 2 rele uno attiva il rele da 40A che stacca i pannelli dal regolatore e li indirizza verso l inverter grid e l altro accende dopo pochi secondi il grid quando invece il voltaggio scende al min i due rele si disattivano prima si disattiva il rele che spegne il grid e poi dopo pochi secondi il rele che diseccita il rele da 40A che devia i pannelli da grid a ricaricare le batterie dell isola
tutto questo per far si che l energia in piu che il regolatore taglierebbe comunque a batterie cariche venga utilizzata inviandola nella rete
gli altri 3 rele da 40A che si vedono all interno della stagna serviranno per poter collegare gli altri pannelli in base agli assorbimenti delle varie utense che ora sono connessi all secondo regolatore che carica le batterie
spero di essermi fatto capire e comunque resto a disposizione per chiarimenti

Complimenti, buona la tua idea, però questa discussione è dedicata alla gestione dell'inverter tipo usb UPS, mentre nel tuo caso la scheda è stata adattata ad uno scopo diverso.
Quindi nella logica della licenza d'uso del mio software sarebbe meglio che tu iniziassi una nuova discussione dove spieghi meglio la tua applicazione e magari condividi le variazioni fatte al software condiviso e che deve restare tale, con la speranza che possa essere utile ad altri e che altri possamno a loro volta migliorare, per una migliore crescita comune.

calcola hai ragione ma non so da dove iniziare per una nuova discussione puoi aiutarmi tu per quanto riguarda il software e tutto il resto non ho nessuna remora a condividere anzi , anche perche se tu e altri non aveste condiviso io non avrei potuto realizzarlo
grazie ancora

Sarò sempre disponibile ad aiutarti. Puoi aprire una discussione, scegli un titolo abbastanza esplicativo. Poi inizia con spiegare il tuo lavoro ed a condividere quello che pensi possa essere utile ad altri. Io ti seguirò con piacere e se ritieni potrò fornire il mio contributo.

CITAZIONE (calcola, 05/08/2015 14:44:27 )

Ok

intanto comincio con il titolo che ne pensi

impianto ad isola con scambio grid tie per il surplus

Pensò che vada bene

Ciao Calcola ho iniziato la discussione
http://www.energialternativa.info/Public/NewForum/Discussione.php?212947&1#MSG6
ma come al solito vorrei sapere se mi autorizzi a inserire il programma modificato e il circuito che ho usato preso dai tuoi in questa discussione
e vorrei ribadire che il tuo apporto e sempre gradito

La licenza d'uso open prevede espressamente che può essere modificato, ma con obbligo di condivisione, quindi condividere è corretto, nella descrizione iniziale aggiungi una breve spiegazione delle modifiche ed un riferimento con email a te che lo hai modificato. Chi in futuro modificherà il software farà altrettanto, poi magari potrò utilizzarlo nella versione migliorata da altri. Questo vuol dire open e condivisione del sapere.

La scheda si aggiorna. Al vecchio hardware si aggiunge un modulo ESP8266 che permette connettività WIFI. Il modulo ESP riceve via seriale i dati dall'Arduino e li utilizza per generare delle pagine web, infatti sull'ESP risiede un piccolo server internet. In realtà il modulo ESP è dotato di un processore arm a 32bit e di un microcontrollore, quindi sarebbe già adatto a sostituire anche l'Arduino, ma sono ancora in fase di studio e per il momento lo uso solo come modulo per gestire la connettività, un domani, tempo permettendo...

Il sito é già pronto, devo solo aggiungere un sistema di login e terminare la parte della trasmissione/ricezione dei dati via seriale, se riesco desidererei migliorare anche la grafica delle pagine web sulla falsariga delle pagine create da Elia.

Grande! E' già da un po' che vedo questo modulo in vendita dalla Cina, ed ero tentato di prenderlo. Andrebbe a sostituire il modulo LAN e in più ci gira su un mini serber web? Da approfondire.. quasi quasi ne ordino un paio subito

Sono degli arm, ne esistono molti tipi, i più comuni hanno 1/2 mega di ram, ma si trovano anche con 1 mega. Differiscono anche per il numero di pin I/O del microcontrollore, rispetto all'Arduino sono delle Ferrari. I modelli 01 o 02 sono programmabili,ma non hanno pin. Il modello 03 non sono riuscito a farlo funzionare. Il modello 05 ha un firmware non modificabile con comandi AT, è un modem WIFI, per usarlo con Arduino serve un mega, con l'uno e simili non ci fai nulla, giusto un po' di pratica. Il migliore, secondo me è lo 012E, ha già i pin dalla I2C. Per lo sviluppo è meglio una versione nodemcu.
