Scheda per gestire lo scambio enel-FV con inverter-UPS NO INVERTER PURO
FinePagina

Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 11/8/2013,21:09

CITAZIONE (calcola @ 11/8/2013, 18:45)
I GND sono tutti in comune. Comunque attieniti allo schema che ho postato all'inizio della discussione. I poli della batteria portali al partitore ed al trasformatore e usali per alimentare la bobina del contattore, i poli in uscita dal trasformatore per alimentare il relè, l'arduino ed i led.

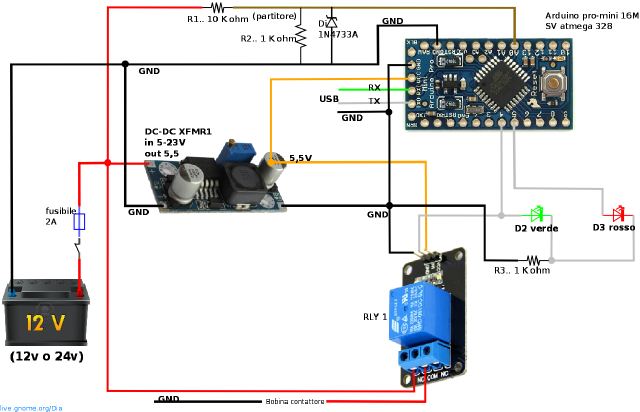

Aggiornato lo schema, va bene?
edit: Ho invertito le GND sull'Arduino

ForumEA/us/Img0/41/rfuj.png


CITAZIONE
Le porte da A0...A7 sono analogiche le porte da 0...15 sono digitali. Il partitore lo puoi collegare a qualunque porta analogica, i led a qualunque digitale, solo che poi occorre modificare il software.

Volendo il segnale del pin5 può essere utilizzato per pilotare un secondo relè o altro dispositivo.

Occorre stare attenti perchè la quantità massima di corrente che può attraversare i circuiti dell'arduino non deve superare i 30mA, quindi la corrente può essere utilizzata per accendere led e pilotare transistors o zoccoletti, mai direttamente le bobine del relè.

Si. Bisogna usare componenti come RLY1.
Quanti mA assorbono?.... Trovato: 5V 1-Channel Relay interface board,
and each one needs 15-20mA Driver Current
Equipped with high-current relay, AC250V 10A ; DC30V 10A

In questo schema www.pighixxx.com/downloads/pro-mini/
Dicono: Absolute max per pin 40 mA, reccomended 20 mA
Absolute max 200 mA, for entire package.
Nello schema che si vede nel sito,
i pin 3, 5, 6, 9, con rettangolino rosa "PWM" possono pilotare relè? (RLY1)
edit: nel sito non vedo lo schema, ma su Flickr c'è
www.flickr.com/photos/28521811@N04/8572012276/




---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 12/8/2013,07:55

Quei dispositivi alimentano la bobina direttamente dal trasformatore, la corrente prelevata dal pin di pilotaggio è irrisoria serve solo per far "saturare un relè transistor".

Lo schema va bene. In teoria si potrebbero mettere insieme tutti i negativi, però e non so spiegarlo, ho rilevato che se si fa cosi la lettura della tensione diventa più instabile. L'unico punto in cui il GND della corrente delle batterie e quello del trasformatore si incontrano devono essere i pin GND dell'arduino.

Con questo schema puoi pilotare dei semplici relè, per far a meno degli "zoccoletti".

http://digilander.libero.it/calcola/scheda/transistors.jpg




Modificato da calcola - 12/8/2013, 14:40


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 21/8/2013,21:01

@calcola
Una domanda...forse un pò stupida, ma dallo schemino sopra riportato, il tutto è allacciato ad una batteria a 12V, quindi lo switch avviene con sistemi a 12V o a 24V?
Saluti



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 22/8/2013,09:25

No, se leggi la discussione in un post affermo che così come è può funzionare con la 12V o 24V. La bobina del contattore deve essere per la tensione dell'impianto.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 22/8/2013,11:36

CITAZIONE (calcola @ 12/8/2013, 08:55)
...

Con questo schema puoi pilotare dei semplici relè, per far a meno degli "zoccoletti".

(IMG:http://digilander.libero.it/calcola/scheda/transistors.jpg)

Ma il diodo D1 in parallelo alla bobina del relè,
non capisco la funzione, e importante?



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 22/8/2013,15:39

Lo schema l'ho copiato da una guida sull'arduino, non sono un tecnico, credo che serva ad impedire mal funzionamenti dovuti a correnti inverse. In sintesi è una protezione, ho visto che è presente anche nello schema di tutti i zoccoletti, quindi io lo metto, senza funziona comunque.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 22/8/2013,19:04

Forse è più utile quando aziona una bobina attraversata da 12V.
In questo sito http://tronixstuff.com/2010/04/20/getting-...-chapter-three/
la traduzione dice: "quando una bobina si spegne, tutte le radiazioni elettromagnetiche nella bobina deve andare da qualche parte, altrimenti potrebbe impulsi giù in transistor. Pertanto un diodo di potenza 1A semplice (ad esempio un 1N4001) viene inserito attraverso la bobina, permettendo corrente di fluire attraverso la bobina e il diodo come loop fino a che non dissipa".
Nel disegno che c'è nella pagina, il relè è attraversato da 12V



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/8/2013,22:31

Si, volendo puoi usare un relè con la bobina uguale alla tensione della batteria, in tal caso il positivo verrà prelevato direttamente dalla batteria. Però così facendo, nel caso in cui cambi tensione dell'impianto dovrai sostituire anche il relè, mentre con il mio schema di collegamento il circuito può funzionare indifferentemente con 12 o 24V.

Il diodo elimina le sovratensioni originate dalla bobina, è una protezione, è utile sempre.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/8/2013,07:50

Sabin
nel tuo schema di sintesi aggiungi alla batteria 24V (12v o 24v), così è più chiaro. Grazie.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 24/8/2013,12:04

CITAZIONE (calcola @ 24/8/2013, 08:50)
Sabin
nel tuo schema di sintesi aggiungi alla batteria 24V (12v o 24v), così è più chiaro. Grazie.

Schema aggiornato

ForumEA/us/Img0/41/rfuj.png



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 25/8/2013,08:02

Alcune volte ho paura di fare domande in questo forum…ma dallo schema non trovo più il negativo che va alla bobina del contattore…



Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 25/8/2013,09:08

Il negativo del contattore è meglio collegarlo al negativo della batteria.
Il negativo che è dietro al DC-DC meglio utilizzarlo nell'ambito 5,5v.



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 25/8/2013,09:19

@sabin
Grazie. Non avevo capito. Ho tutto il materiale e prima di realizzare il tutto volevo capire bene lo schema postato in prima pagina ed il sunto postato da te…chiedo solo un po' di pazienza per chi vuole imparare…o se qualcuno ritiene che questo forum non è per tutti ma solo per gente plurilaureata in elettronica ed annessi, potete consigliarmi benissimo altro.
Grazie ancora @sabin per la tua risposta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 26/8/2013,23:34

Buona sera a tutti. Che tipo di contatore devo acquistare? Un con bobina a 24V da 20A bipolare potrebbe andare bene?



Sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 27/8/2013,12:10

CITAZIONE (shadowcaster @ 27/8/2013, 00:34)
Buona sera a tutti. Che tipo di contatore devo acquistare? Un con bobina a 24V da 20A bipolare potrebbe andare bene?

Da 24v sarà più facile trovarlo robusto. Non ho capito se calcola li utilizza da 5v.
Il relè deve reggere il carico sopratutto quando passa a enel,
perchè in fotovoltaico si limita ad interrompere la 220v in entrata all'inverter,
in enel deve rifornire l'inverter in entrata, a secondo del consumo in uscita.



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini
